メイク DRAWING F3 201404
資料

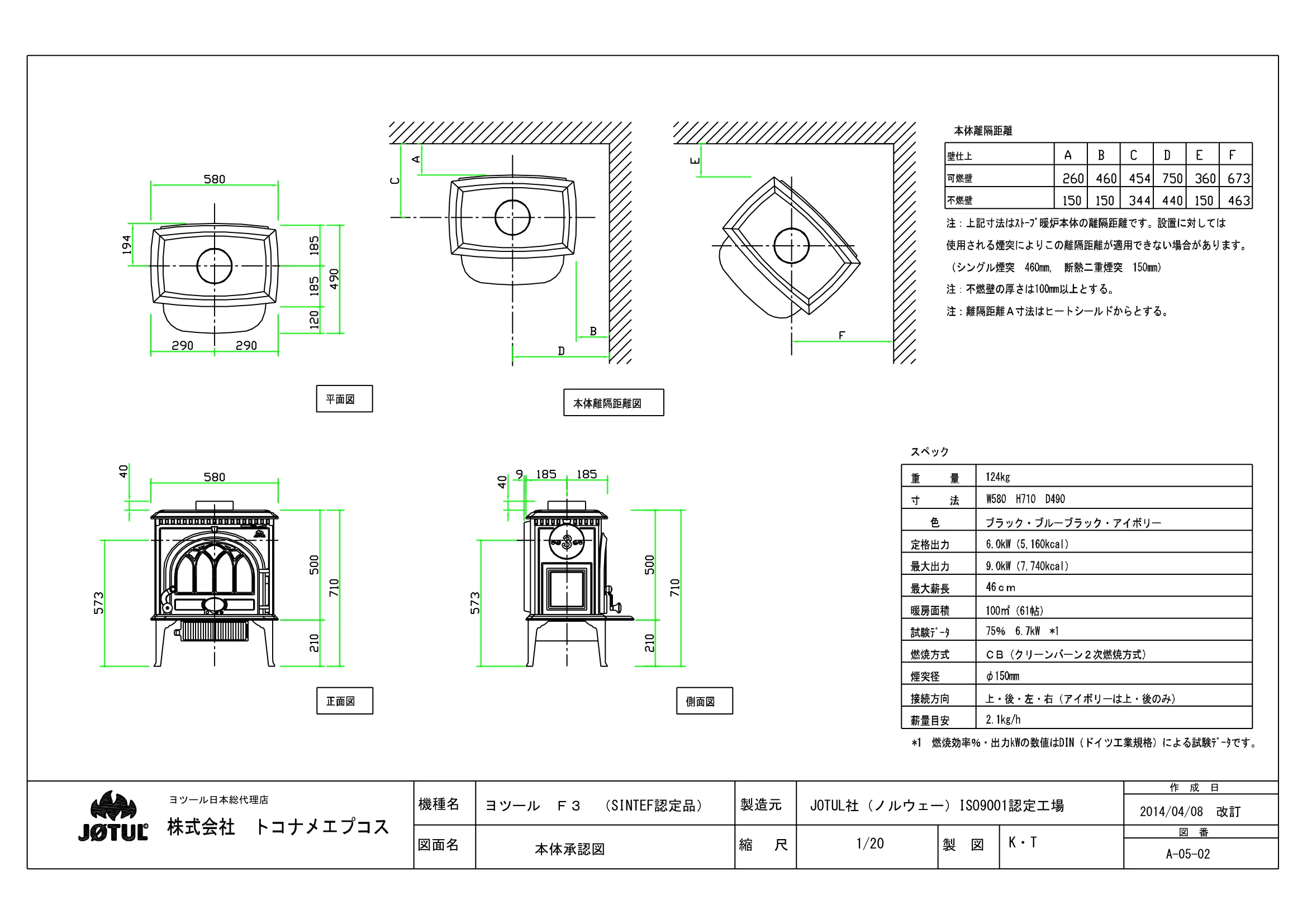

ヨツール　Ｆ３　（SINTEF認定品） ヨツール日本総代理店 R 図面名 機種名 本体承認図 JOTUL社（ノルウェー）ISO9001認定工場 1/20 縮 　尺 製造元 K・T 製　図 A-05-02 2014/04/08　改訂 図　番 作　成　日 【注意事項】 ■ストーブの角（※α）と、スト ーブ等可燃物燃焼部分と可燃物の 交点（※β）を結んだ点線を特定 不燃材料等の遮熱板が有効に遮断し なければならない。 ■ストーブ炉台については内装制 限対象外であるが、不燃材料による 炉台を設けることが望ましい。 1,433 1,128 1,433 1,128 縮 　尺 製造元 873 正面図　平行設置 ヨツール日本総代理店 95 側面図　平行設置 図面名 機種名 内装制限告示設置図 ヨツール Ｆ 3 25 950 615 95 580 615 ※α 1,433 490 317 平面図　コーナー設置　レンガ積み ヨツール社（ノルウェー） 1/20(A2) 製　図 K．T 作　成　日 図　番 2010/08/23 ※β ストーブ等可燃物燃焼部分 ※α ※β ストーブ等可燃物燃焼部分 1,433 873 490 2,260 平面図　平行設置 1,433 遮熱板 ストーブ等可燃物燃焼部分 遮熱板 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ※β 平面図　コーナー設置 580 2,260 25 遮熱板 950 873 502 317 25 950 317 630 1,613 遮熱板 上面 ２８４２． ０ AH ３１７ 背面 Ｌｓｃ ｌ レンガ 100 317 275以上 25 ＨＳ Ｌｓｃ ｌ 上面 側面 ５６４ ３００ 平面図　平行設置　レンガ積み ストーブ等可燃物燃焼部分 側面 ８７３ Ｌｓｃ ｌ 遮熱板使用時最小距離　ｍｍ Ｌｓｏ ｐ 正面 Ｈｓ 上面 ４７８ １１２８ 可燃物燃焼部分距離　ｍｍ Ｌｓｃ ｌ Ｌｓｏ ｐ 背面 正面 ９５０ １４３３ 317 ※α 275以上 25 レンガ 100 ４９．０ Ｄ　奥行 各面積　ｃｍ2 正面/背面 側面 AV ３０１３． ５ ３５６７． ０ 本体寸法　ｃｍ Ｈ　高さ W　幅 ５８．０ ６１．５
