西海産業 SS 10 SHIRYO 4
技術資料

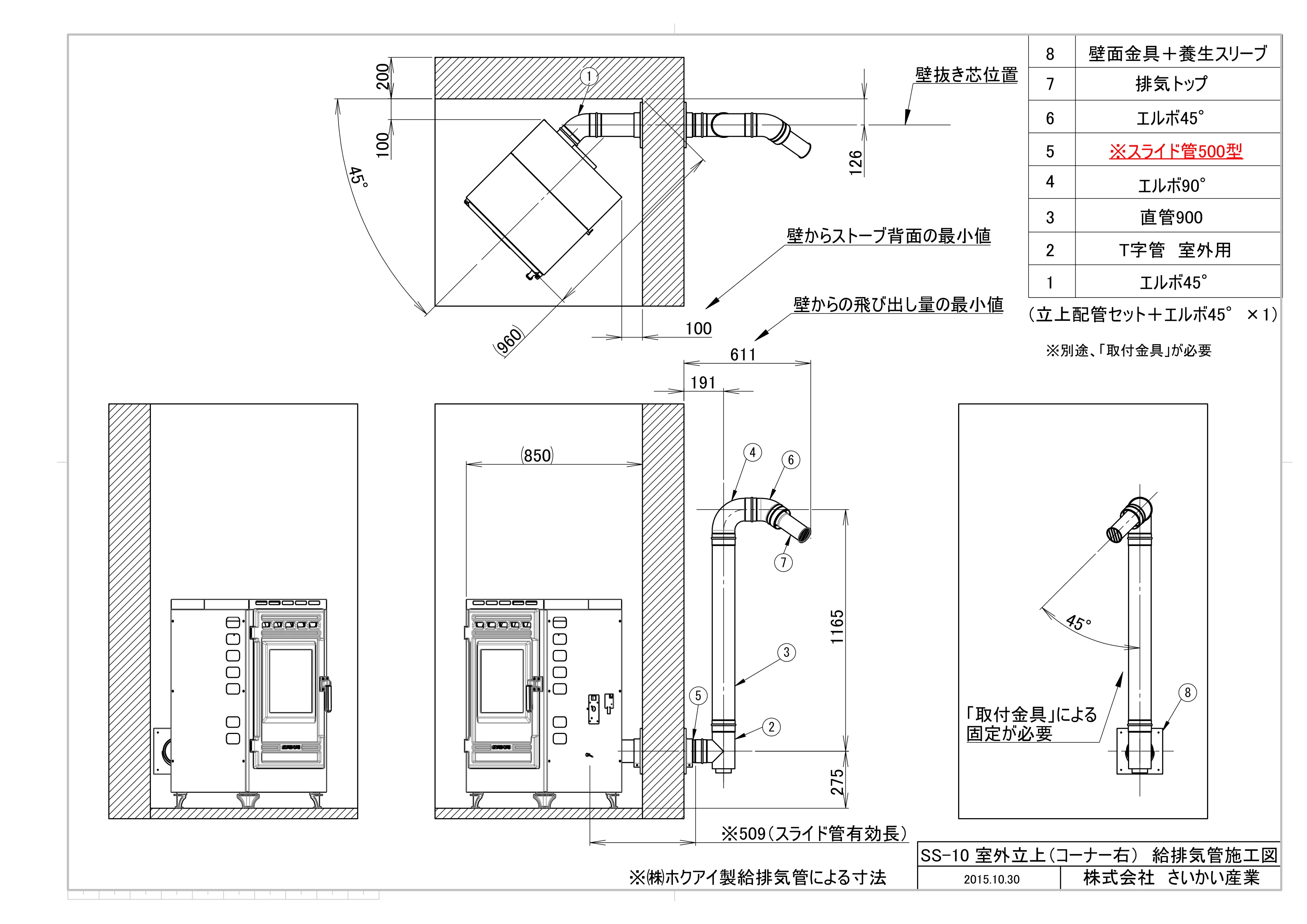

1165 191 ※509（スライド管有効長） 850 275 611 2 3 4 6 7 5 45° 8 「取付金具」による 固定が必要 45° 200 126 960 100 100 1 壁抜き芯位置 SS-10 室外立上（コーナー右）　給排気管施工図 株式会社　さいかい産業 2015.10.30 壁面金具＋養生スリーブ 排気トップ エルボ45° ※スライド管500型 エルボ90° 直管900 T字管　室外用 8 7 6 5 4 3 壁からの飛び出し量の最小値 壁からストーブ背面の最小値 エルボ45° 1 2 ※㈱ホクアイ製給排気管による寸法 （立上配管セット＋エルボ45°×1） ※別途、「取付金具」が必要
