240
1165
201
796
497（スライド管有効長） ※2
621
2
5
3
4
6
7
壁からの飛び出し量の最小値
45°
8
「取付金具」による
固定が必要
118
200
100
45°
922
100
1
壁からストーブ背面の最小値
壁抜き芯位置
※（株）ホクアイ製給排気管による寸法

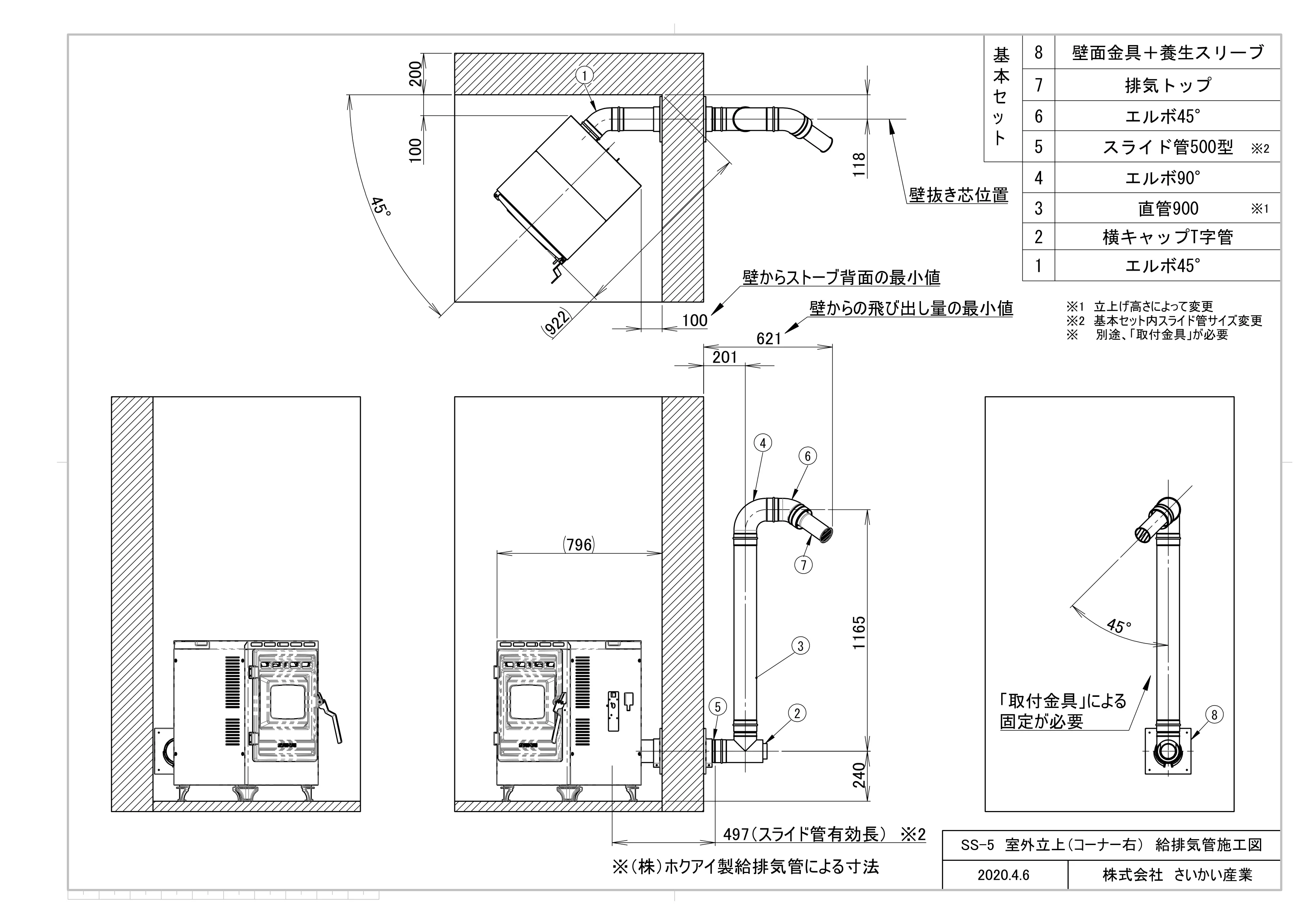

SS-5 室外立上（コーナー右） 給排気管施工図
2020.4.6
株式会社 さいかい産業
基本セット
※1 立上げ高さによって変更
※2 基本セット内スライド管サイズ変更
※ 別途、「取付金具」が必要
※1
※2
8
壁面金具＋養生スリーブ
7
排気トップ
6
エルボ45°
5
スライド管500型
4
エルボ90°
3
直管900
2
横キャップT字管
1
エルボ45°
