TECHBOOK KOKUJI225 DEMANINCOR（2021年版）
技術資料

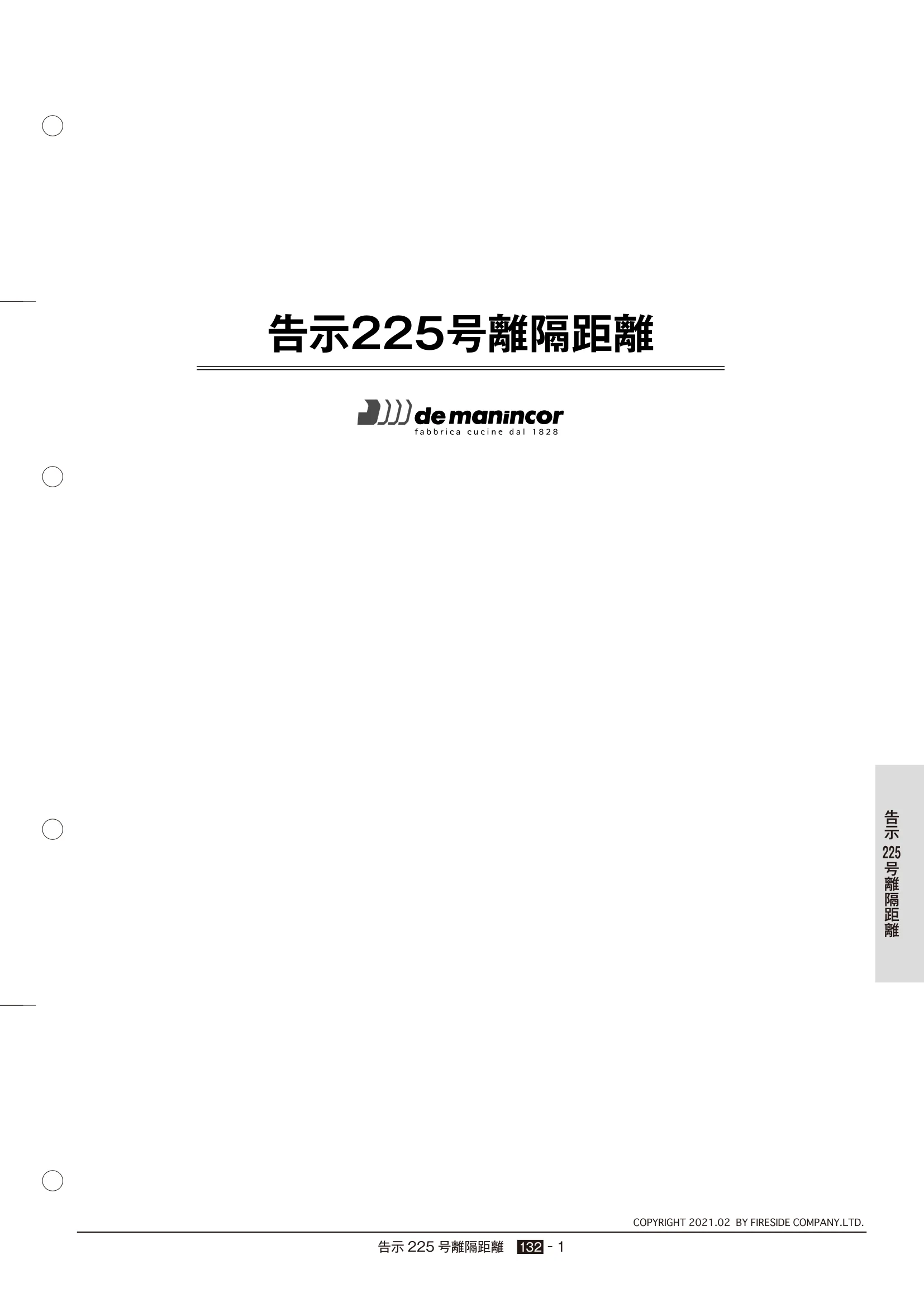

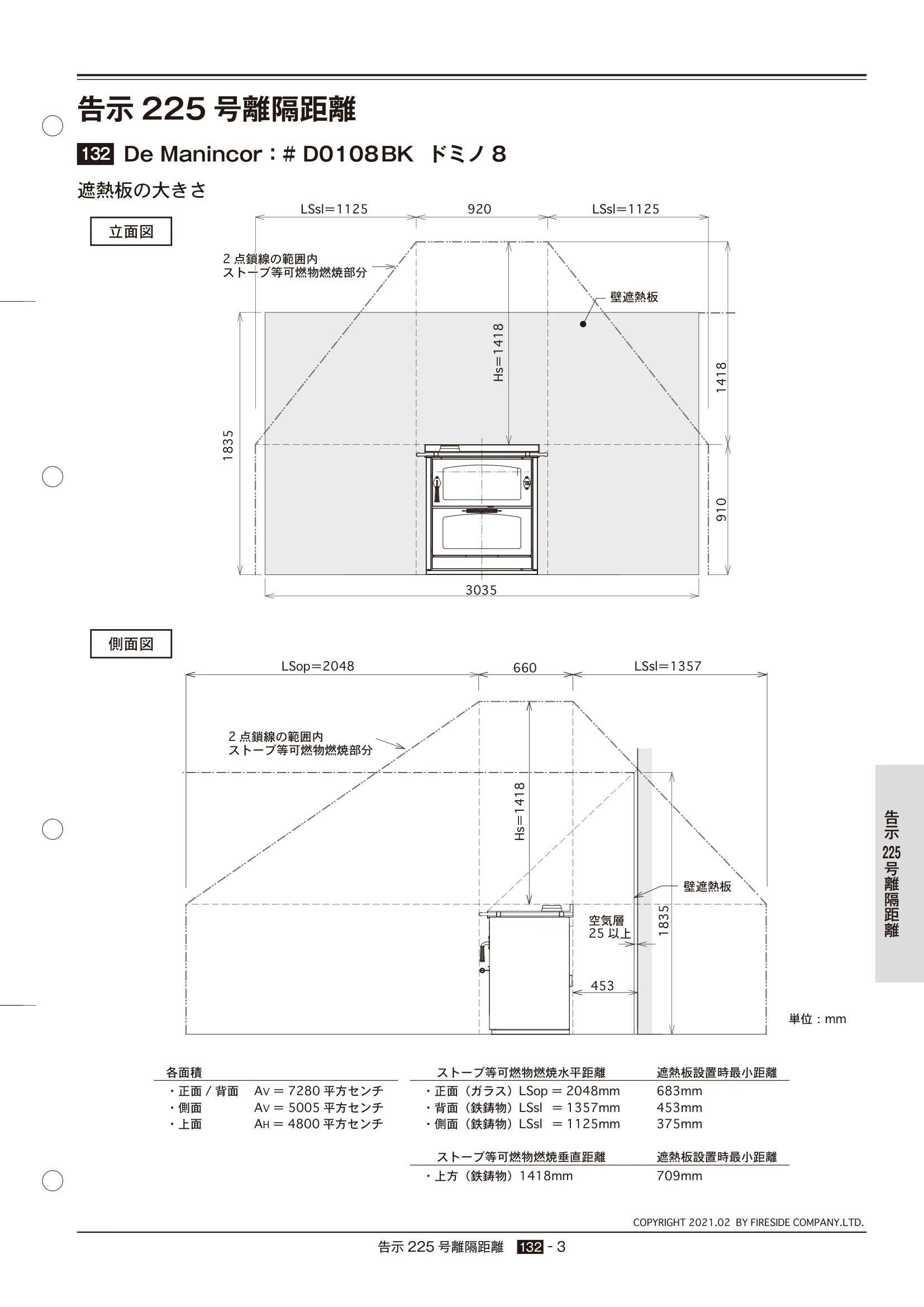

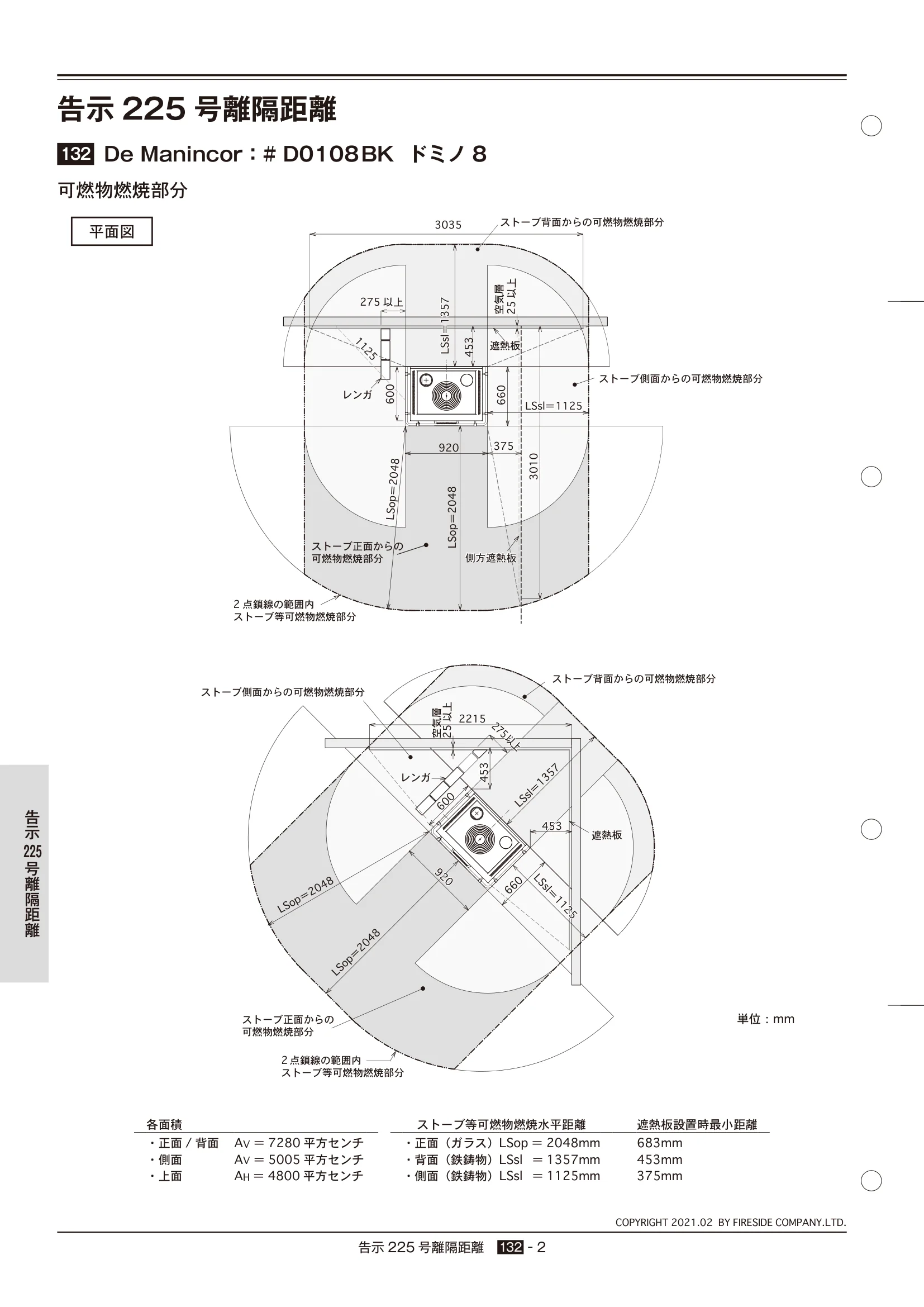

告示225 号離隔距離　132 ━ 1 告示225号離隔距離 COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料薪ストーブ関連の法規告示 号離隔距離 ２２５ ◯◯◯◯ 告示225 号離隔距離　132 ━ 2 132 De Manincor：# D0108BK ドミノ8 告示225 号離隔距離 各面積 ストーブ等可燃物燃焼水平距離 遮熱板設置時最小距離 ・正面/ 背面 AV ＝7280 平方センチ ・正面（ガラス）LSop ＝2048mm 683mm ・側面 AV ＝5005 平方センチ ・背面（鉄鋳物）LSsl ＝1357mm 453mm ・上面 AH ＝4800 平方センチ ・側面（鉄鋳物）LSsl ＝1125mm 375mm 単位：mm 可燃物燃焼部分 平面図 ストーブ背面からの可燃物燃焼部分 ストーブ背面からの可燃物燃焼部分 ストーブ側面からの可燃物燃焼部分 ストーブ側面からの可燃物燃焼部分 ストーブ正面からの 可燃物燃焼部分 ストーブ正面からの 可燃物燃焼部分 側方遮熱板 側方遮熱板 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 遮熱板 3035 920 375 275 以上 レンガ 660 600 3010 453 1125 1125 LSsl＝1357 LSsl＝1357 空気層 25 以上 LSsl＝1125 LSsl＝1125 LSop＝2048 LSop＝2048 空気層 25 以上 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 遮熱板 レンガ 2215 453 453 600 660 920 920 275以上 275以上 LSsl＝1357 453 453 LSsl＝1125 LSsl＝1125 LSop＝2048 LSop＝2048 COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料薪ストーブ関連の法規告示 号離隔距離 ２２５ ◯◯◯◯ 告示225 号離隔距離　132 ━ 3 132 De Manincor：# D0108BK ドミノ8 告示225 号離隔距離 各面積 ストーブ等可燃物燃焼水平距離 遮熱板設置時最小距離 ・正面/ 背面 AV ＝7280 平方センチ ・正面（ガラス）LSop ＝2048mm 683mm ・側面 AV ＝5005 平方センチ ・背面（鉄鋳物）LSsl ＝1357mm 453mm ・上面 AH ＝4800 平方センチ ・側面（鉄鋳物）LSsl ＝1125mm 375mm ストーブ等可燃物燃焼垂直距離 遮熱板設置時最小距離 ・上方（鉄鋳物）1418mm 709mm 単位：mm 遮熱板の大きさ 立面図 側面図 壁遮熱板 壁遮熱板 空気層 25 以上 660 LSsl＝1357 LSop＝2048 Hs＝1418 1835 Hs＝1418 1835 920 LSsl＝1125 LSsl＝1125 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 910 1418 3035 453 COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料薪ストーブ関連の法規告示 号離隔距離 ２２５ ◯◯◯◯ 告示225 号離隔距離　132 ━ 4 告示225 号離隔距離 131 De Manincor：# D0106BK ドミノ6 各面積 ストーブ等可燃物燃焼水平距離 遮熱板設置時最小距離 ・正面/ 背面 AV ＝5460 平方センチ ・正面（ガラス）LSop ＝1774mm 592mm ・側面 AV ＝5005 平方センチ ・背面（鉄鋳物）LSsl ＝1175mm 392mm ・上面 AH ＝3600 平方センチ ・側面（鉄鋳物）LSsl ＝1125mm 375mm 可燃物燃焼部分 平面図 単位：mm ストーブ背面からの可燃物燃焼部分 ストーブ背面からの可燃物燃焼部分 ストーブ側面からの可燃物燃焼部分 ストーブ側面からの可燃物燃焼部分 ストーブ正面からの 可燃物燃焼部分 ストーブ正面からの 可燃物燃焼部分 側方遮熱板 側方遮熱板 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 遮熱板 2795 720 375 275 以上 レンガ 392 660 600 2672 1125 LSsl＝1175 LSsl＝1175 空気層 25 以上 LSsl＝1125 LSop＝1774 空気層 25 以上 空気層 25 以上 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 遮熱板 レンガ 2095 392 392 660 600 392 392 720 720 275以上 275以上 LSsl＝1175 LSsl＝1175 LSsl＝1125 LSop＝1774 LSop＝1774 LSop＝1774 COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料薪ストーブ関連の法規告示 号離隔距離 ２２５ ◯◯◯◯ 告示225 号離隔距離　132 ━ 5 告示225 号離隔距離 131 De Manincor：# D0106BK ドミノ6 各面積 ストーブ等可燃物燃焼水平距離 遮熱板設置時最小距離 ・正面/ 背面 AV ＝5460 平方センチ ・正面（ガラス）LSop ＝1774mm 592mm ・側面 AV ＝5005 平方センチ ・背面（鉄鋳物）LSsl ＝1175mm 392mm ・上面 AH ＝3600 平方センチ ・側面（鉄鋳物）LSsl ＝1125mm 375mm ストーブ等可燃物燃焼垂直距離 遮熱板設置時最小距離 ・上方（鉄鋳物）1249mm 625mm 遮熱板の大きさ 立面図 側面図 単位：mm 壁遮熱板 壁遮熱板 空気層 25 以上 660 LSsl＝1175 LSop＝1774 Hs＝1249 1725 Hs＝1249 1725 720 LSsl＝1125 LSsl＝1125 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 2 点鎖線の範囲内 ストーブ等可燃物燃焼部分 910 1249 2795 392 COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料薪ストーブ関連の法規告示 号離隔距離 ２２５ ◯◯◯◯
