ハースストーン PARTS PRICE GM80_2509
技術資料

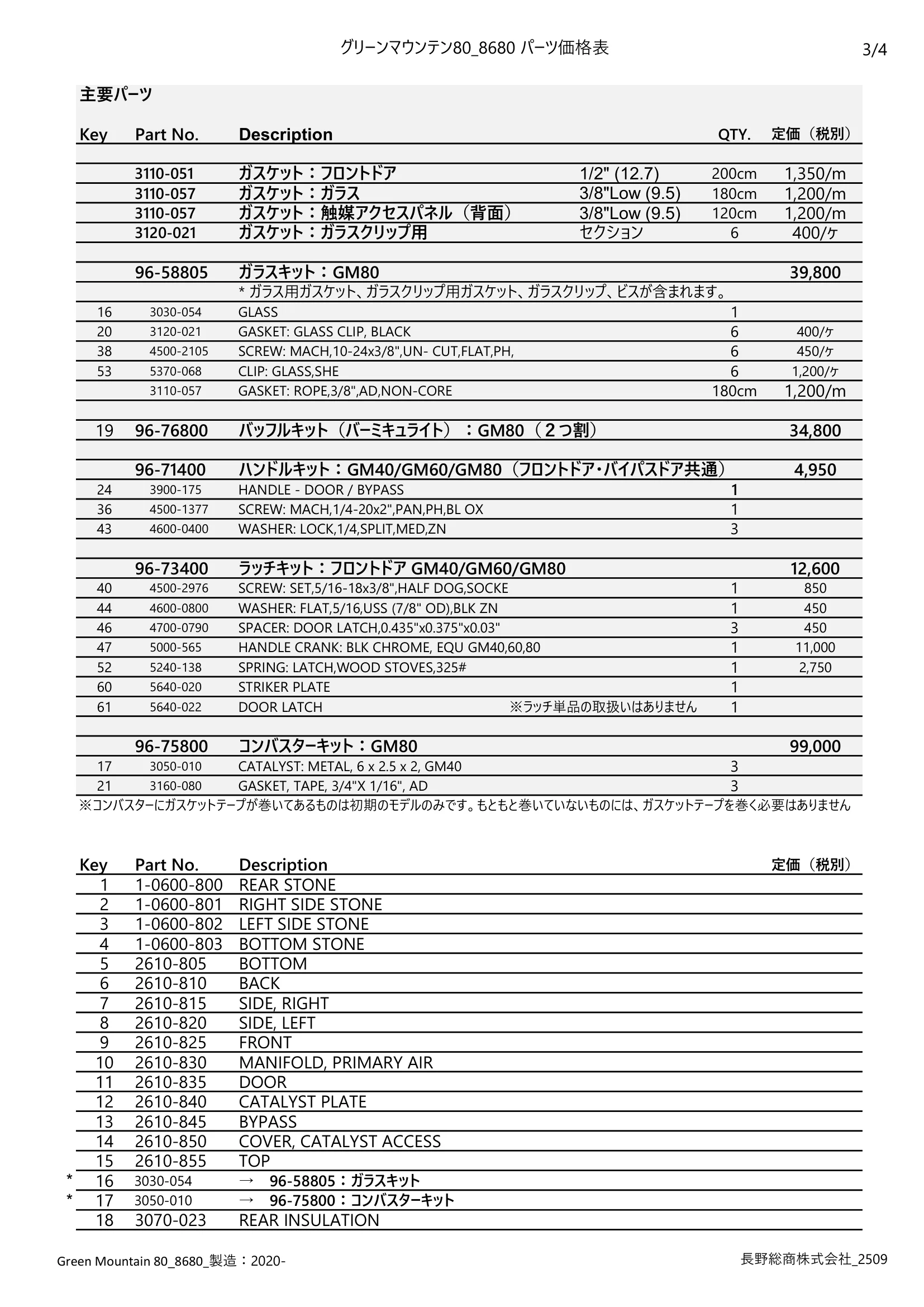

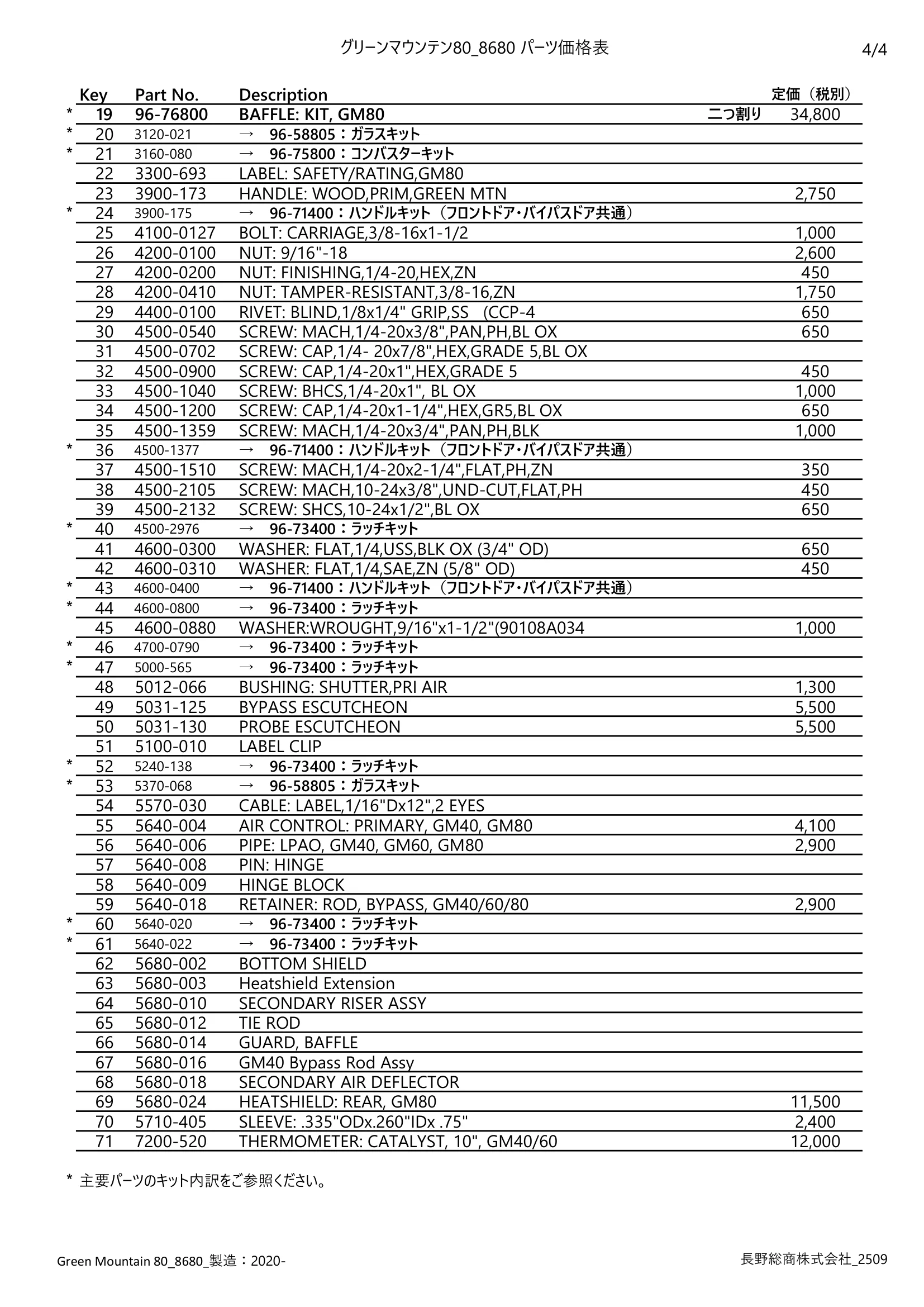

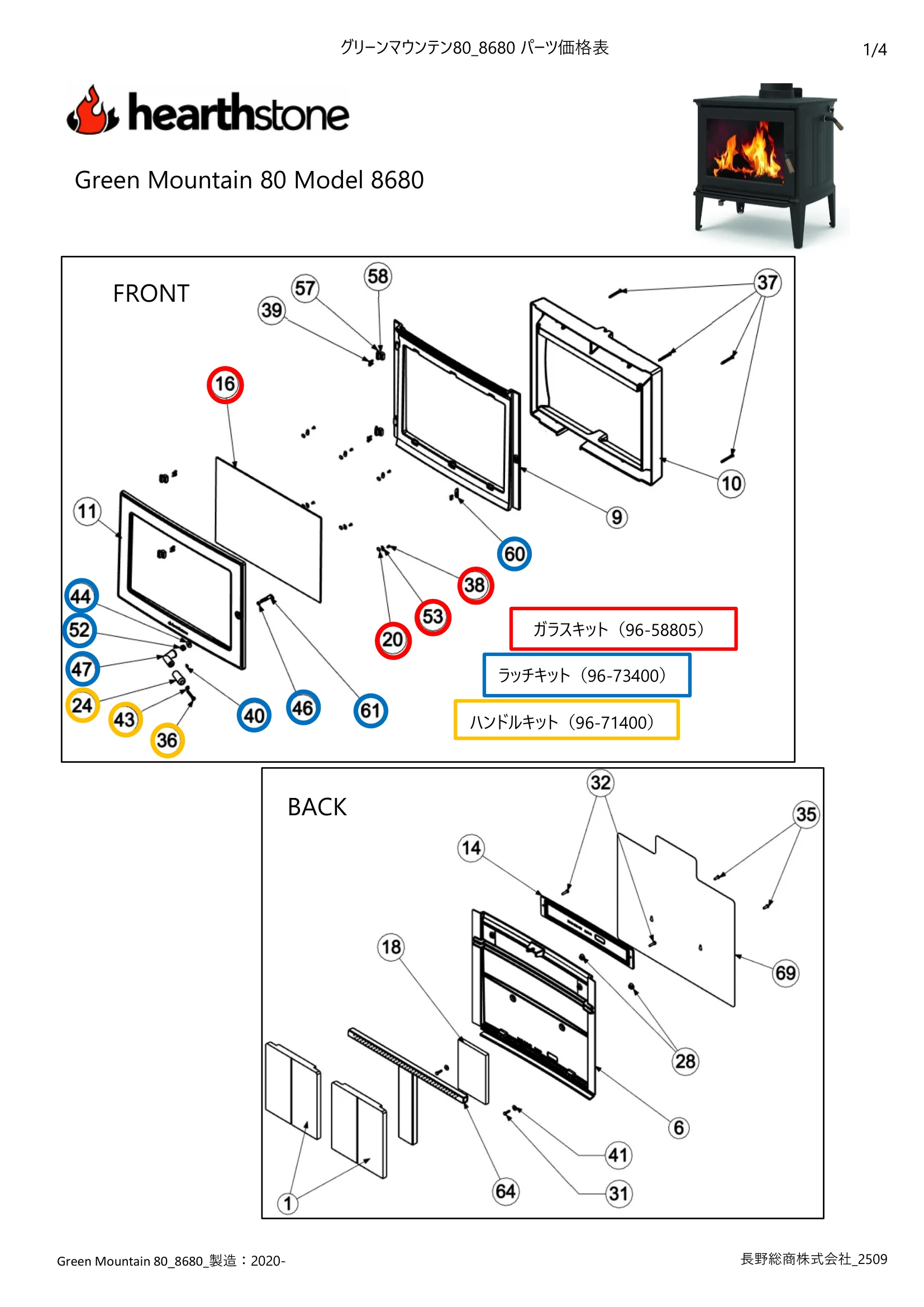

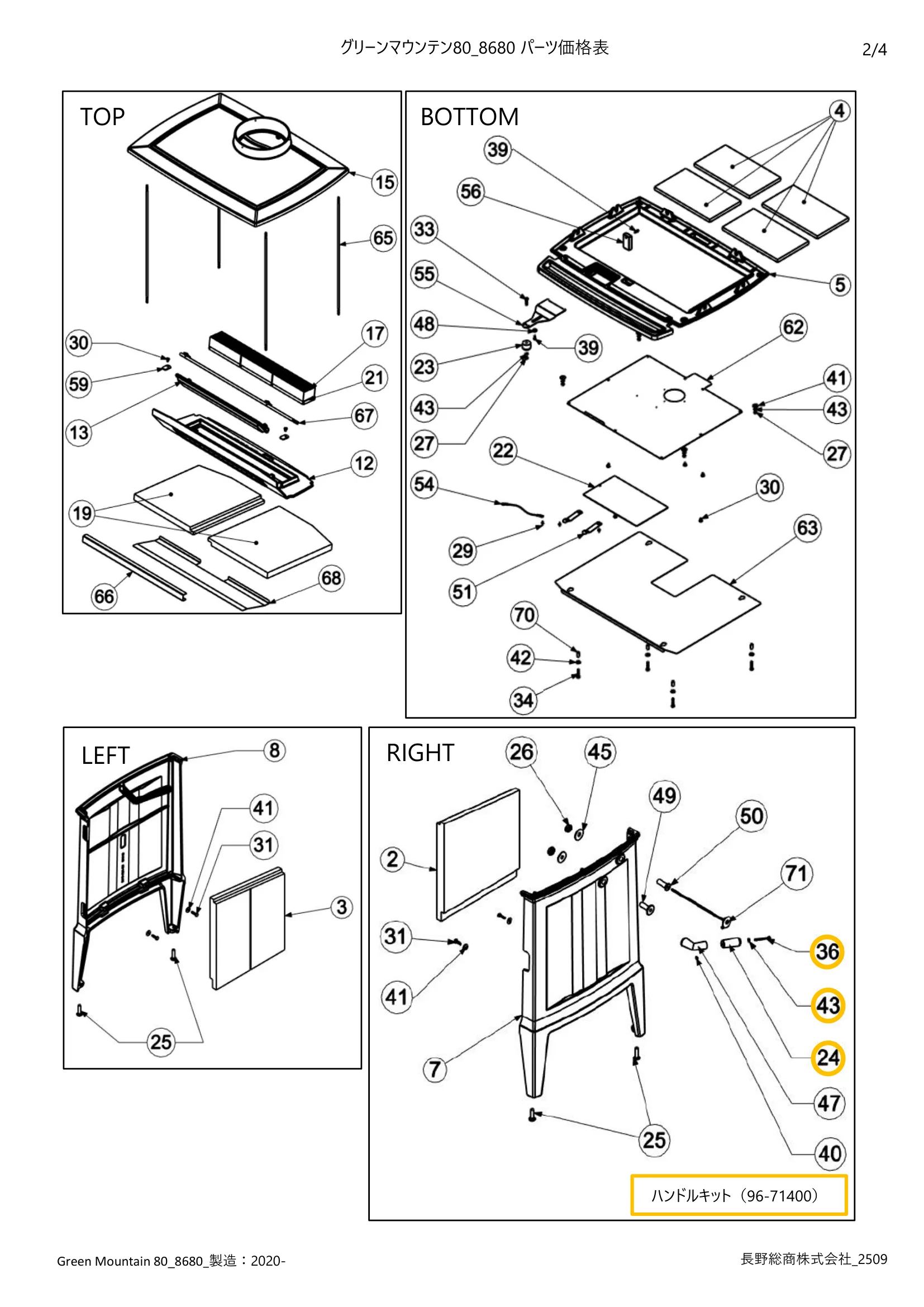

グリーンマウンテン80_8680 パーツ価格表 1/4 Green Mountain 80 Model 8680 FRONT BACK ハンドルキット（96-71400） ラッチキット（96-73400） ガラスキット（96-58805） Green Mountain 80_8680_製造：2020- 長野総商株式会社_2509 グリーンマウンテン80_8680 パーツ価格表 2/4 LEFT TOP BOTTOM RIGHT ハンドルキット（96-71400） Green Mountain 80_8680_製造：2020- 長野総商株式会社_2509 グリーンマウンテン80_8680 パーツ価格表 3/4 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-051 ガスケット：フロントドア 1/2" (12.7) 200cm 1,350/m 3110-057 ガスケット：ガラス 3/8"Low (9.5) 180cm 1,200/m 3110-057 ガスケット：触媒アクセスパネル（背面） 3/8"Low (9.5) 120cm 1,200/m 3120-021 ガスケット：ガラスクリップ用 セクション 6 400/ヶ 96-58805 ガラスキット：GM80 39,800 * ガラス用ガスケット、ガラスクリップ用ガスケット、ガラスクリップ、ビスが含まれます。 16 3030-054 GLASS 1 20 3120-021 GASKET: GLASS CLIP, BLACK 6 400/ヶ 38 4500-2105 SCREW: MACH,10-24x3/8",UN- CUT,FLAT,PH, 6 450/ヶ 53 5370-068 CLIP: GLASS,SHE 6 1,200/ヶ 3110-057 GASKET: ROPE,3/8",AD,NON-CORE 180cm 1,200/m 19 96-76800 バッフルキット（バーミキュライト）：GM80（２つ割） 34,800 96-71400 ハンドルキット：GM40/GM60/GM80（フロントドア・バイパスドア共通） 4,950 24 3900-175 HANDLE - DOOR / BYPASS 1 36 4500-1377 SCREW: MACH,1/4-20x2",PAN,PH,BL OX 1 43 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 3 96-73400 ラッチキット：フロントドア GM40/GM60/GM80 12,600 40 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 44 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 1 450 46 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 3 450 47 5000-565 HANDLE CRANK: BLK CHROME, EQU GM40,60,80 1 11,000 52 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 60 5640-020 STRIKER PLATE 1 61 5640-022 DOOR LATCH ※ラッチ単品の取扱いはありません 1 96-75800 コンバスターキット：GM80 99,000 17 3050-010 CATALYST: METAL, 6 x 2.5 x 2, GM40 3 21 3160-080 GASKET, TAPE, 3/4"X 1/16", AD 3 ※コンバスターにガスケットテープが巻いてあるものは初期のモデルのみです。もともと巻いていないものには、ガスケットテープを巻く必要はありません Key Part No. Description 定価（税別） 1 1-0600-800 REAR STONE 2 1-0600-801 RIGHT SIDE STONE 3 1-0600-802 LEFT SIDE STONE 4 1-0600-803 BOTTOM STONE 5 2610-805 BOTTOM 6 2610-810 BACK 7 2610-815 SIDE, RIGHT 8 2610-820 SIDE, LEFT 9 2610-825 FRONT 10 2610-830 MANIFOLD, PRIMARY AIR 11 2610-835 DOOR 12 2610-840 CATALYST PLATE 13 2610-845 BYPASS 14 2610-850 COVER, CATALYST ACCESS 15 2610-855 TOP * 16 3030-054 →　96-58805：ガラスキット * 17 3050-010 →　96-75800：コンバスターキット 18 3070-023 REAR INSULATION Green Mountain 80_8680_製造：2020- 長野総商株式会社_2509 グリーンマウンテン80_8680 パーツ価格表 4/4 Key Part No. Description 定価（税別） * 19 96-76800 BAFFLE: KIT, GM80 二つ割り 34,800 * 20 3120-021 →　96-58805：ガラスキット * 21 3160-080 →　96-75800：コンバスターキット 22 3300-693 LABEL: SAFETY/RATING,GM80 23 3900-173 HANDLE: WOOD,PRIM,GREEN MTN 2,750 * 24 3900-175 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） 25 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 1,000 26 4200-0100 NUT: 9/16"-18 2,600 27 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 450 28 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 1,750 29 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 30 4500-0540 SCREW: MACH,1/4-20x3/8",PAN,PH,BL OX 650 31 4500-0702 SCREW: CAP,1/4- 20x7/8",HEX,GRADE 5,BL OX 32 4500-0900 SCREW: CAP,1/4-20x1",HEX,GRADE 5 450 33 4500-1040 SCREW: BHCS,1/4-20x1", BL OX 1,000 34 4500-1200 SCREW: CAP,1/4-20x1-1/4",HEX,GR5,BL OX 650 35 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 1,000 * 36 4500-1377 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） 37 4500-1510 SCREW: MACH,1/4-20x2-1/4",FLAT,PH,ZN 350 38 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 450 39 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 * 40 4500-2976 →　96-73400：ラッチキット 41 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 42 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 450 * 43 4600-0400 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） * 44 4600-0800 →　96-73400：ラッチキット 45 4600-0880 WASHER:WROUGHT,9/16"x1-1/2"(90108A034 1,000 * 46 4700-0790 →　96-73400：ラッチキット * 47 5000-565 →　96-73400：ラッチキット 48 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 49 5031-125 BYPASS ESCUTCHEON 5,500 50 5031-130 PROBE ESCUTCHEON 5,500 51 5100-010 LABEL CLIP * 52 5240-138 →　96-73400：ラッチキット * 53 5370-068 →　96-58805：ガラスキット 54 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 55 5640-004 AIR CONTROL: PRIMARY, GM40, GM80 4,100 56 5640-006 PIPE: LPAO, GM40, GM60, GM80 2,900 57 5640-008 PIN: HINGE 58 5640-009 HINGE BLOCK 59 5640-018 RETAINER: ROD, BYPASS, GM40/60/80 2,900 * 60 5640-020 →　96-73400：ラッチキット * 61 5640-022 →　96-73400：ラッチキット 62 5680-002 BOTTOM SHIELD 63 5680-003 Heatshield Extension 64 5680-010 SECONDARY RISER ASSY 65 5680-012 TIE ROD 66 5680-014 GUARD, BAFFLE 67 5680-016 GM40 Bypass Rod Assy 68 5680-018 SECONDARY AIR DEFLECTOR 69 5680-024 HEATSHIELD: REAR, GM80 11,500 70 5710-405 SLEEVE: .335"ODx.260"IDx .75" 2,400 71 7200-520 THERMOMETER: CATALYST, 10", GM40/60 12,000 * 主要パーツのキット内訳をご参照ください。 Green Mountain 80_8680_製造：2020- 長野総商株式会社_2509
