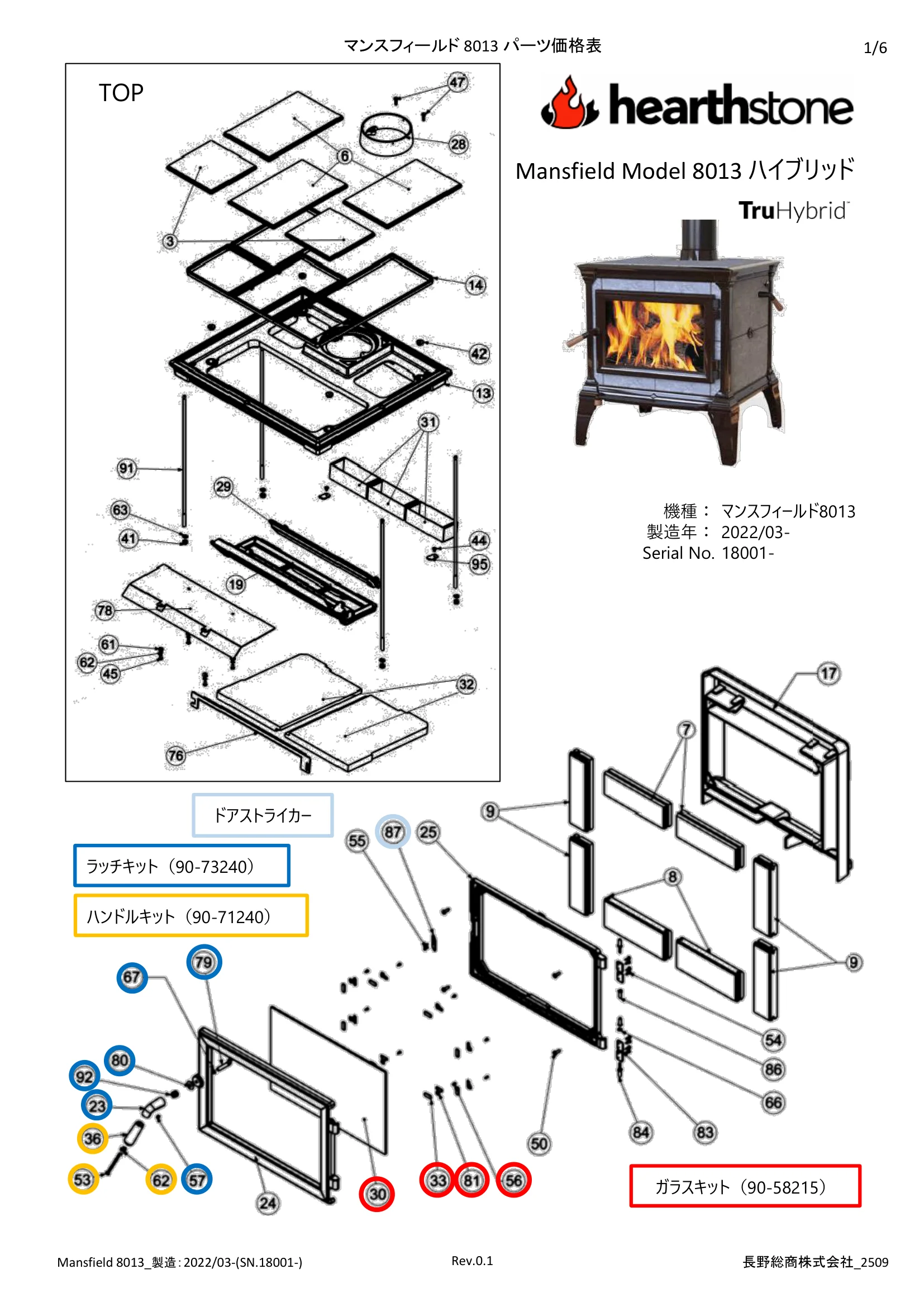

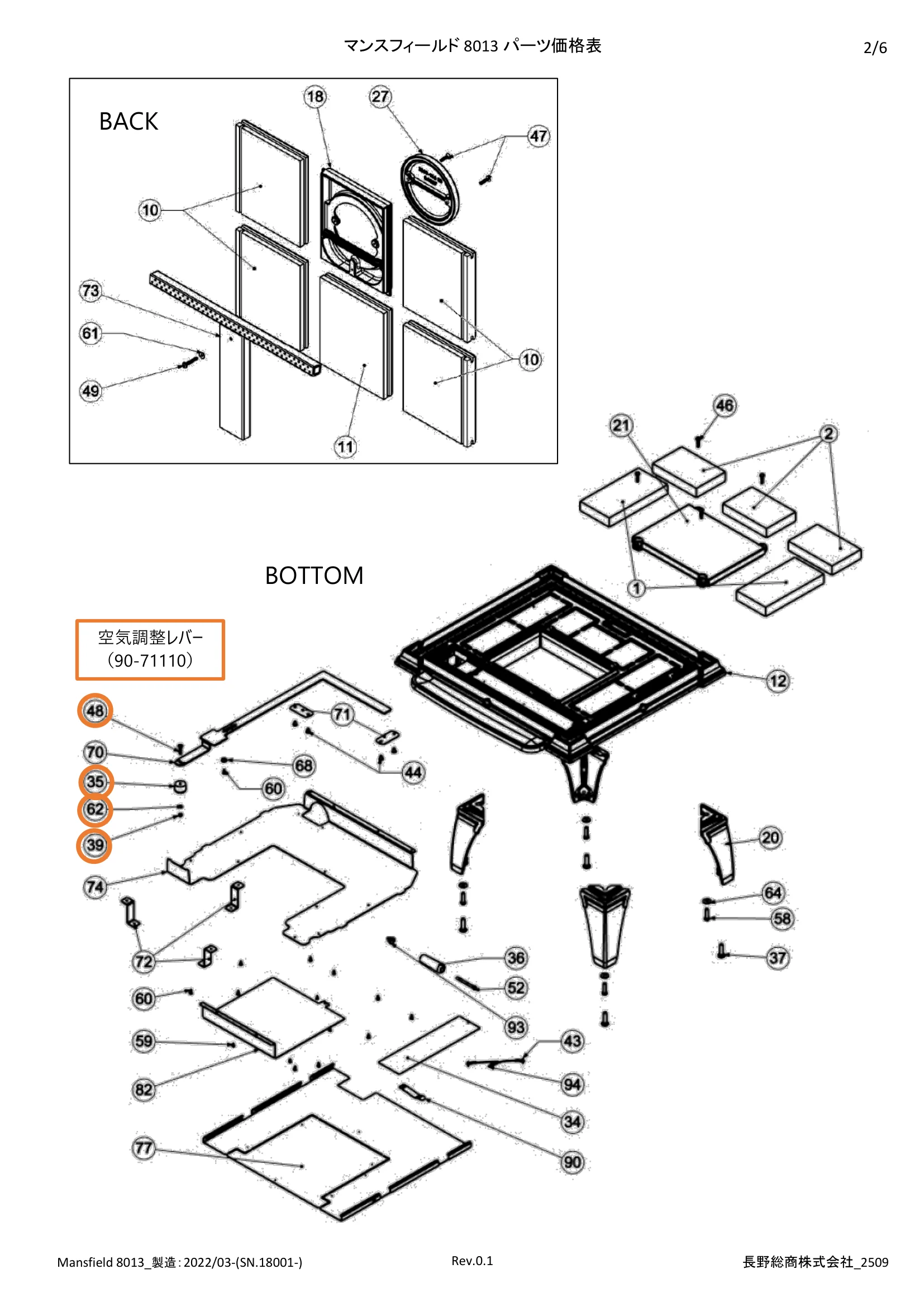

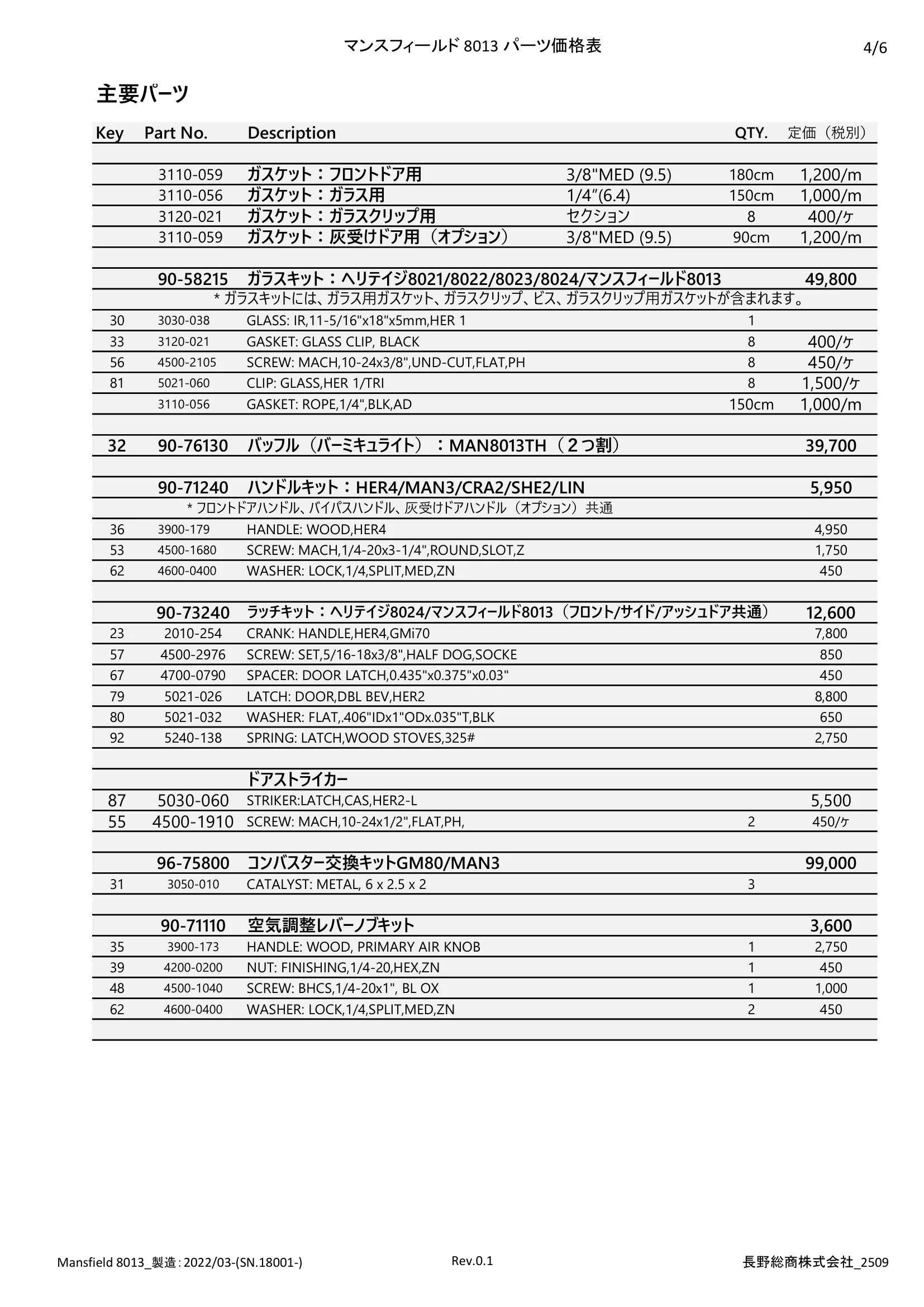

マンスフィールド 8013 パーツ価格表 1/6 機種：マンスフィールド8013 製造年：2022/03- Serial No. 18001- Mansfield Model 8013 ハイブリッド TOP ハンドルキット（90-71240） ラッチキット（90-73240） ガラスキット（90-58215） ドアストライカー Mansfield 8013_製造：2022/03-(SN.18001-) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8013 パーツ価格表 2/6 BACK BOTTOM 空気調整レバー （90-71110） Mansfield 8013_製造：2022/03-(SN.18001-) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8013 パーツ価格表 3/6 RIGHT （バイパスハンドル側） LEFT ハンドルキット（90-71240） Mansfield 8013_製造：2022/03-(SN.18001-) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8013 パーツ価格表 4/6 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-059 ガスケット：フロントドア用 3/8"MED (9.5) 180cm 1,200/m 3110-056 ガスケット：ガラス用 1/4”(6.4) 150cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 8 400/ヶ 3110-059 ガスケット：灰受けドア用（オプション） 3/8"MED (9.5) 90cm 1,200/m 90-58215 ガラスキット：ヘリテイジ8021/8022/8023/8024/マンスフィールド8013 49,800 30 3030-038 GLASS: IR,11-5/16"x18"x5mm,HER 1 1 33 3120-021 GASKET: GLASS CLIP, BLACK 8 400/ヶ 56 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 8 450/ヶ 81 5021-060 CLIP: GLASS,HER 1/TRI 8 1,500/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD 150cm 1,000/m 32 90-76130 バッフル（バーミキュライト）：MAN8013TH（２つ割） 39,700 90-71240 ハンドルキット：HER4/MAN3/CRA2/SHE2/LIN 5,950 36 3900-179 HANDLE: WOOD,HER4 4,950 53 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,750 62 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450 90-73240 12,600 23 2010-254 CRANK: HANDLE,HER4,GMi70 7,800 57 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 67 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 79 5021-026 LATCH: DOOR,DBL BEV,HER2 8,800 80 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 92 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 ドアストライカー 87 5030-060 STRIKER:LATCH,CAS,HER2-L 5,500 55 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH, 2 450/ヶ 96-75800 コンバスター交換キットGM80/MAN3 99,000 31 3050-010 CATALYST: METAL, 6 x 2.5 x 2 3 90-71110 空気調整レバーノブキット 3,600 35 3900-173 HANDLE: WOOD, PRIMARY AIR KNOB 1 2,750 39 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 1 450 48 4500-1040 SCREW: BHCS,1/4-20x1", BL OX 1 1,000 62 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 450 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 * フロントドアハンドル、バイパスハンドル、灰受けドアハンドル（オプション）共通 ラッチキット：ヘリテイジ8024/マンスフィールド8013（フロント/サイド/アッシュドア共通） Mansfield 8013_製造：2022/03-(SN.18001-) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8013 パーツ価格表 5/6 Key Part # Description 定価（税別） 1 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 11,000 2 1041-105 STONE: LOWER REAR REF,4.5"x6.75"x1.25" 3 1041-110 STONE, POLISHED, 8.031X8.031X1.18 2 4 1041-115 STONE, SIDE, POLISHED, 9.48X9.48X1.18 5 1041-120 STONE, DRILLED, POLISHED, 9.48X9.48X1.18 6 1041-130 STONE, POLISHED, 13.24X8.03X1.18 3 7 1141-251 STONE: POL,2.88"x9.49",FT/FB,MAN/HER 11,000 8 1141-252 STONE: POL,3.784"x9.49",FB/FT,MAN/HE 11,000 9 1141-253 STONE: POL,2.60"x9.49",SLOT,FS,HE 11,000 10 1201-25 STONE: POL,8"x9-1/2",4 BEVEL,RS/,HER/ 29,700 11 1201-26 STONE: POL,8"x9-1/2",RC/RC/,MAN/HER/H 29,700 12 2010-131 BOTTOM CASTING 13 2010-136 TOP CASTING 14 2010-138 STONE GRID 15 2010-171 CAST, SIDE PLATE, LH 16 2010-172 CAST, SIDE PLATE, LH 17 2010-175 PRIMARY MANIFOLD 18 2010-191 REAR EXIT PLATE 19 2010-192 CATALYST PLATE 20 2010-205 FOOT: HER8024/MAN8013 28,800 21 2010-221 GRATE: ASH,BLANK PLATE,HER2 33,400 22 2010-231 LEG: SIDE,MATTE,HER 36,000 * 23 2010-254 →　90-73240：ラッチキット 24 2010-262 FRONT DOOR, MATTE 49,900 25 2010-264 FRONT DOOR FRAME 26 2010-271 TRIM: STONE SIDE,MATTE,HER2,3,4 3,500 27 2310-966 FLUE CAP 28 2310-993 FLUE COLLAR 29 2610-845 BYPASS * 30 3030-038 →　90-58215：ガラスキット * 31 3050-010 →　96-75800：コンバスターキット * 32 90-76130 BAFFLE: KIT, MAN3 二つ割り 39,700 * 33 3120-021 →　90-58215：ガラスキット 34 3300-756 SAFETY RATING LABEL * 35 3900-173 →　90-71110：空気調整レバーノブキット * 36 3900-179 →　90-71240：ハンドルキット 37 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 1,000 38 4200-0100 NUT: 9/16"-18 2,600 * 39 4200-0200 →　90-71110：空気調整レバーノブキット 400 40 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 650 41 4200-0400 NUT: 3/8-16,ZN,GR2,90473A031 650 42 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 1,750 43 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 44 4500-0540 SCREW: MACH,1/4-20x3/8",PAN,PH,ZN,BLK 650 45 4500-0570 SCREW: CAP,1/4-20x1/2",HEX,SS 850 46 4500-0910 SCREW: CAP,1/4-20x1",HEX,SS 850 47 4500-1020 SCREW: FHCS,1/4-20X1",BL OX 850 * 48 4500-1040 →　90-71110：空気調整レバーノブキット 49 4500-1355 SCREW:MACH, 1/4-20 X 1-1/2". PAN, PH BLOX 850 50 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 1,000 51 4500-1420 SCREW: CAP,1/4-20x2-1/4",LOW PRO,SOCK 2,200 52 4500-1575 SCREW: MACH,1/4-20x2-3/4",ROUND,PH,ZN 850 * 53 4500-1680 →　90-71240：ハンドルキット 54 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 55 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH, 450 Mansfield 8013_製造：2022/03-(SN.18001-) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8013 パーツ価格表 6/6 Key Part # Description 定価（税別） * 56 4500-2105 →　90-58215：ガラスキット * 57 4500-2976 →　90-73240：ラッチキット 58 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 650 59 4500-3435 SCREW: T-CUT,8-32x3/8","F",PAN,PH,BL 450 60 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 450 61 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 450 * 62 4600-0400 →　90-71240：ハンドルキット / 90-71110：空気調整レバーノブキット 63 4600-0700 WASHER: LOCK,3/8,SPLIT,BL OX 450 64 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 450 65 4600-0880 WASHER:WROUGHT,9/16"x1-1/2"(90108A034 1,000 66 4600-1210 WASHER: FLAT,10,SAE, BLACK OXIDE 450 * 67 4700-0790 →　90-73240：ラッチキット 68 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 69 5013-016 BYPASS ROD 70 5013-025 SLIDE: PRIMARY AIR CONTROL, MAN3 71 5013-030 BRACKET: SLIDE RETAINER, MAN3 1,500 72 5013-031 73 5013-101 SECONDARY RISER ASSY 74 5013-201 PANEL, AIR INTAKE MANIFOLD 75 5013-301 SIDE BAFFLE SUPPORT 76 5013-303 FRONT BAFFLE SUPPORT 77 5013-440 HEATSHIELD EXTENSION 78 5013-450 TOP HEAT SHIELD * 79 5021-026 →　90-73240：ラッチキット * 80 5021-032 →　90-73240：ラッチキット * 81 5021-060 →　90-58215：ガラスキット 82 5022-010 CENTER BOTTOM SHIELD 16,400 83 5022-026 PLATE: HINGE, HER2 2,600 84 5022-028 PIN: HINGE, HER2/3 4,100 86 5030-045 HINGE BUSHING 3,500 87 5030-060 STRIKER:LATCH,CAS,HER2-L フロントドアストライカー 5,500 88 5031-125 BYPASS ESCUTCHEON 5,500 89 5031-130 PROBE ESCUTCHEON 5,500 90 5100-010 LABEL CLIP 91 5210-2330 ROD: THREAD,3/8-16x20.5",0.31"&2" 3,850 * 92 5240-138 →　90-73240：ラッチキット 93 5400-2204 ADAPTOR: HANDLE 17,600 94 5570-030 CABLE: LABEL 95 5640-018 BYPASS RETAINER 2,900 96 5660-100 INDICATOR PLATE, BYPASS 97 7200-525 THERMOMETER: CATALYST, 7", CAS1/HER4/MAN3/MCR 12,000 * 主要パーツのキット内訳をご参照ください。 ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20） オプション ※オプションの詳細は各技術資料をご参照ください。 90-53220 外気導入キット：ヘリテイジ8022/8023/8024/マンスフィールド8013 90-68210 リアヒートシールド：ヘリテイジ8021/8022/8023/8024/マンスフィールド8013 90-54240 アッシュパンキット：ヘリテイジ8024/マンスフィールド8013 機種（モデル） 製造 Serial No. クリーンバーン マンスフィールド8010 1995/09-1999/11 1001-4689 クリーンバーン マンスフィールド8011 1999/11-2012 00001-11959 クリーンバーン マンスフィールド8012 2012/07-2020/03 14001-17500 ハイブリッド マンスフィールド8013 2022/03- 18001- Mansfield 8013_製造：2022/03-(SN.18001-) Rev.0.1 長野総商株式会社_2509
