Technical Data Sheet
2007/06/07
# 5012-057 マンスフィールド8011／フェニックス8612
プライマリーエアーレバーの取付方法
HS_TechDS_ 5012-057_マンス8011 フェニックス8612 プライマリーエアーレバー_201312 長野総商株式会社
1 / 2
パーツ
ご用意いただくもの
5012-057
エアーコントロールレバー
5/16” ソケット、レンチまたはナットドライバー
手順
1. ブッシングをプライマリーエアーレバーへ取り付ける（写真１）
2. コントロールスライドの溝へ、レバーのタブを引っ掛ける（写真２）
写真１
プライマリーエアーレバー
ボルト
ワッシャー
ブッシング
写真２
コントロールスライドの溝へ、
レバーのタブを引っ掛ける
Technical Data Sheet
2007/06/07
# 5012-057 マンスフィールド8011／フェニックス8612
プライマリーエアーレバーの取付方法
HS_TechDS_ 5012-057_マンス8011 フェニックス8612 プライマリーエアーレバー_201312 長野総商株式会社
2 / 2

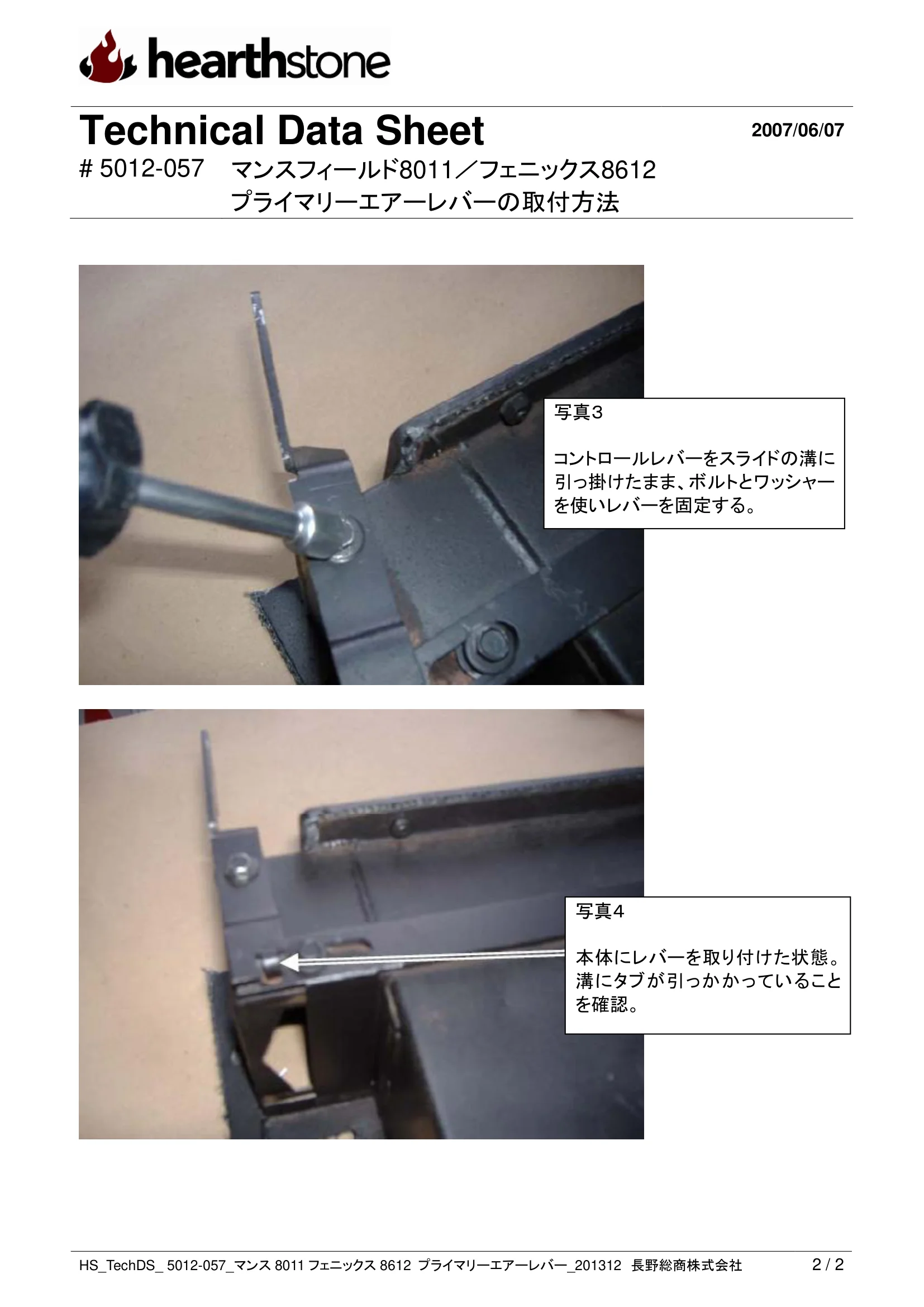

写真３
コントロールレバーをスライドの溝に
引っ掛けたまま、ボルトとワッシャー
を使いレバーを固定する。
写真４
本体にレバーを取り付けた状態。
溝にタブが引っかかっていること
を確認。
