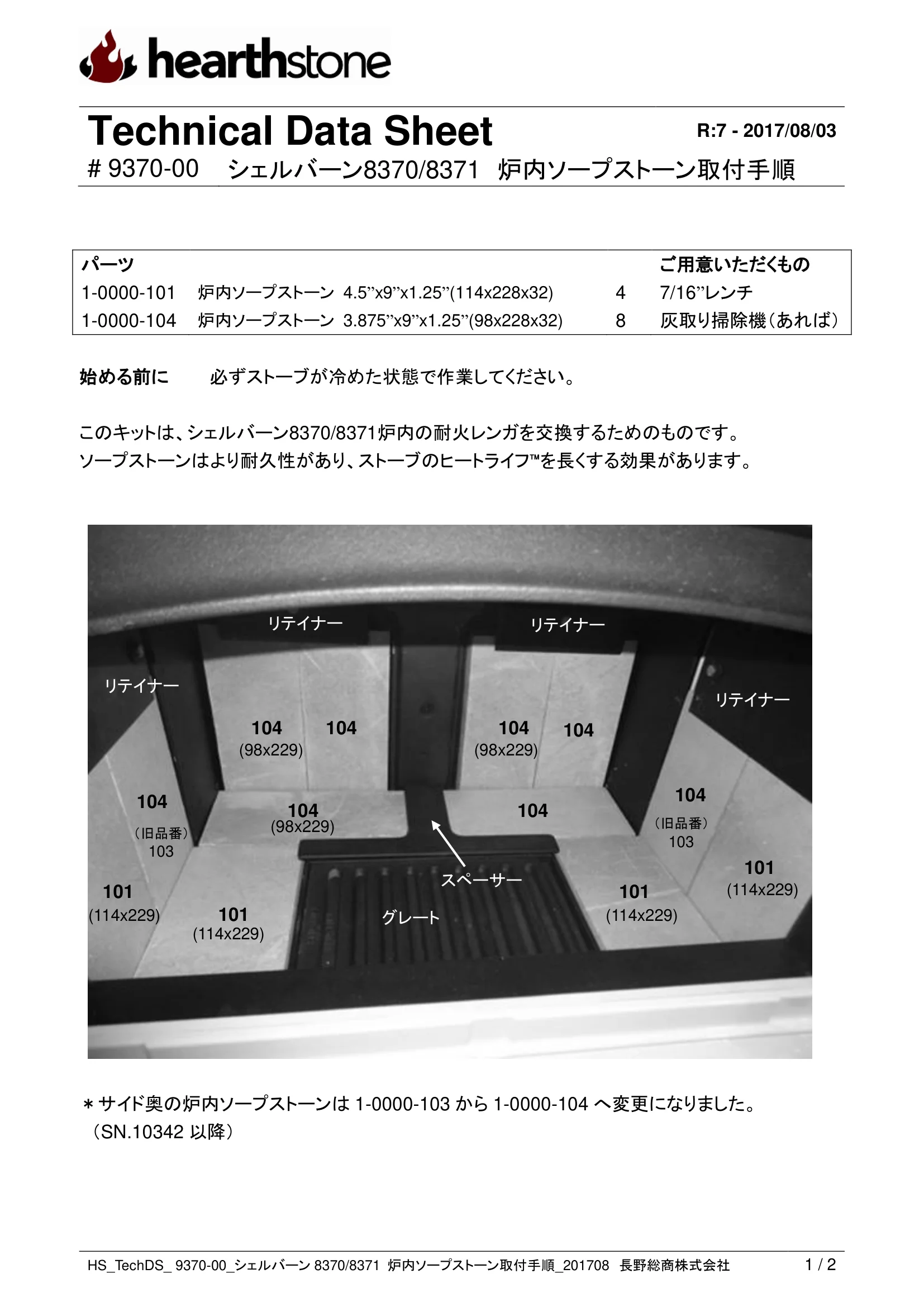

Technical Data Sheet
R:7 - 2017/08/03
# 9370-00 シェルバーン8370/8371 炉内ソープストーン取付手順
HS_TechDS_ 9370-00_シェルバーン8370/8371 炉内ソープストーン取付手順_201708 長野総商株式会社
1 / 2
パーツ
ご用意いただくもの
1-0000-101
炉内ソープストーン 4.5”x9”x1.25”(114x228x32)
4
7/16”レンチ
1-0000-104
炉内ソープストーン 3.875”x9”x1.25”(98x228x32)
8
灰取り掃除機（あれば）
始める前に
必ずストーブが冷めた状態で作業してください。
このキットは、シェルバーン8370/8371炉内の耐火レンガを交換するためのものです。
ソープストーンはより耐久性があり、ストーブのヒートライフ™を長くする効果があります。
＊サイド奥の炉内ソープストーンは1-0000-103 から1-0000-104 へ変更になりました。
（SN.10342 以降）
リテイナー
リテイナー
リテイナー
リテイナー
スペーサー
グレート
104
104
104
104
104
104
101
101
101
101
(114x229)
(98x229)
(114x229)
(114x229)
(114x229)
(98x229)
(98x229)
104
104
（旧品番）
103
（旧品番）
103

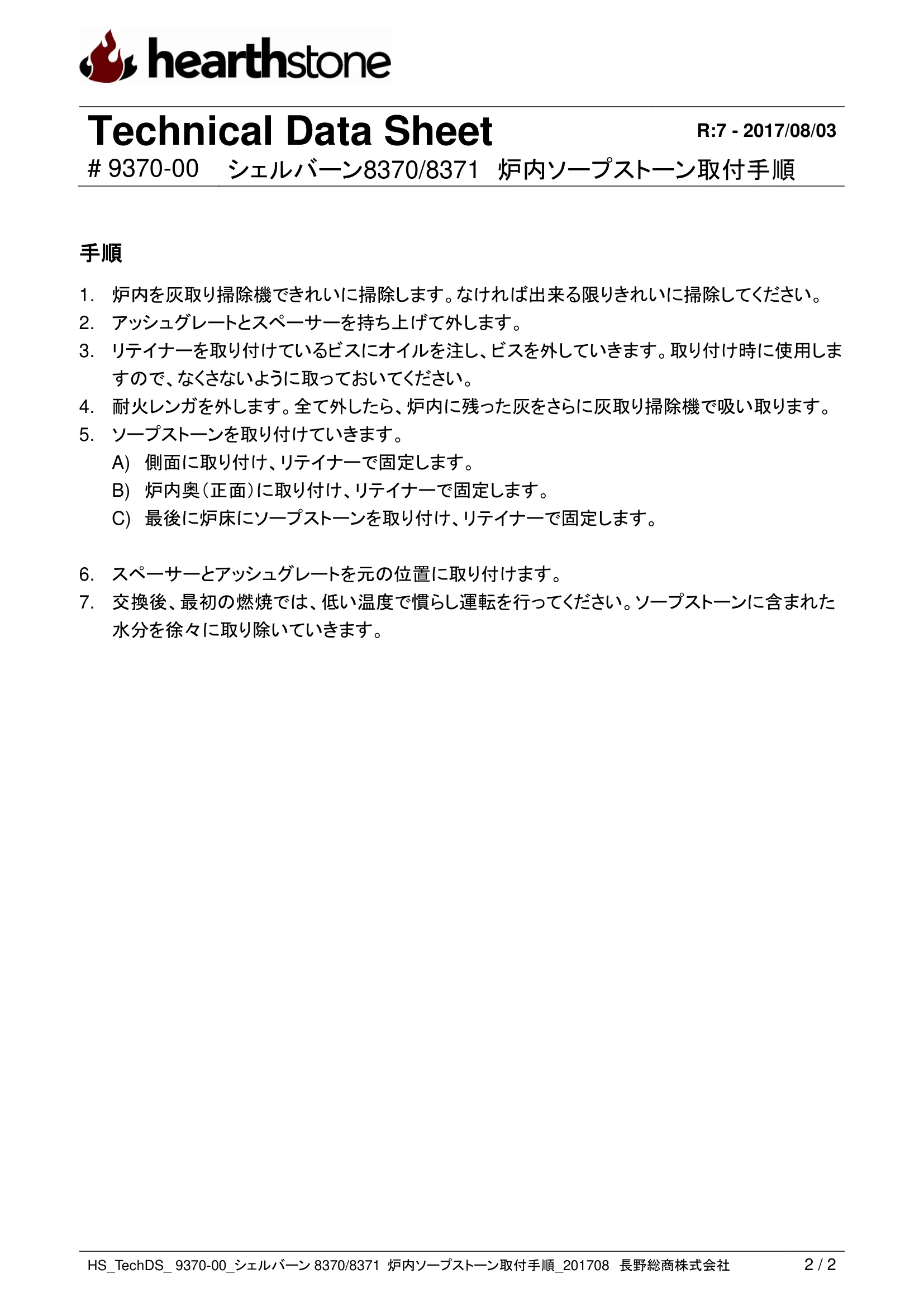

Technical Data Sheet
R:7 - 2017/08/03
# 9370-00 シェルバーン8370/8371 炉内ソープストーン取付手順
HS_TechDS_ 9370-00_シェルバーン8370/8371 炉内ソープストーン取付手順_201708 長野総商株式会社
2 / 2
手順
1. 炉内を灰取り掃除機できれいに掃除します。なければ出来る限りきれいに掃除してください。
2. アッシュグレートとスペーサーを持ち上げて外します。
3. リテイナーを取り付けているビスにオイルを注し、ビスを外していきます。取り付け時に使用しま
すので、なくさないように取っておいてください。
4. 耐火レンガを外します。全て外したら、炉内に残った灰をさらに灰取り掃除機で吸い取ります。
5. ソープストーンを取り付けていきます。
A) 側面に取り付け、リテイナーで固定します。
B) 炉内奥（正面）に取り付け、リテイナーで固定します。
C) 最後に炉床にソープストーンを取り付け、リテイナーで固定します。
6. スペーサーとアッシュグレートを元の位置に取り付けます。
7. 交換後、最初の燃焼では、低い温度で慣らし運転を行ってください。ソープストーンに含まれた
水分を徐々に取り除いていきます。
