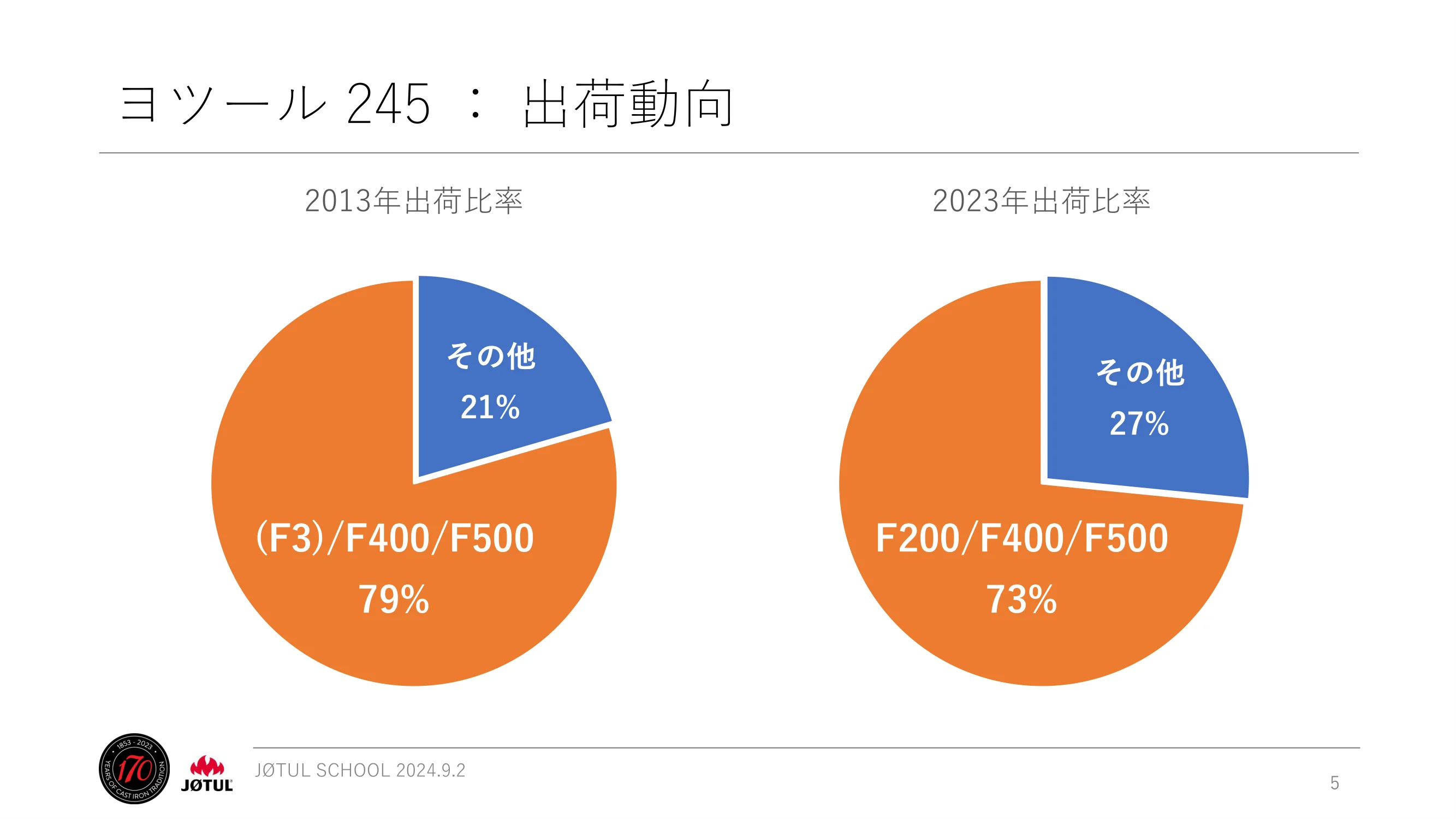

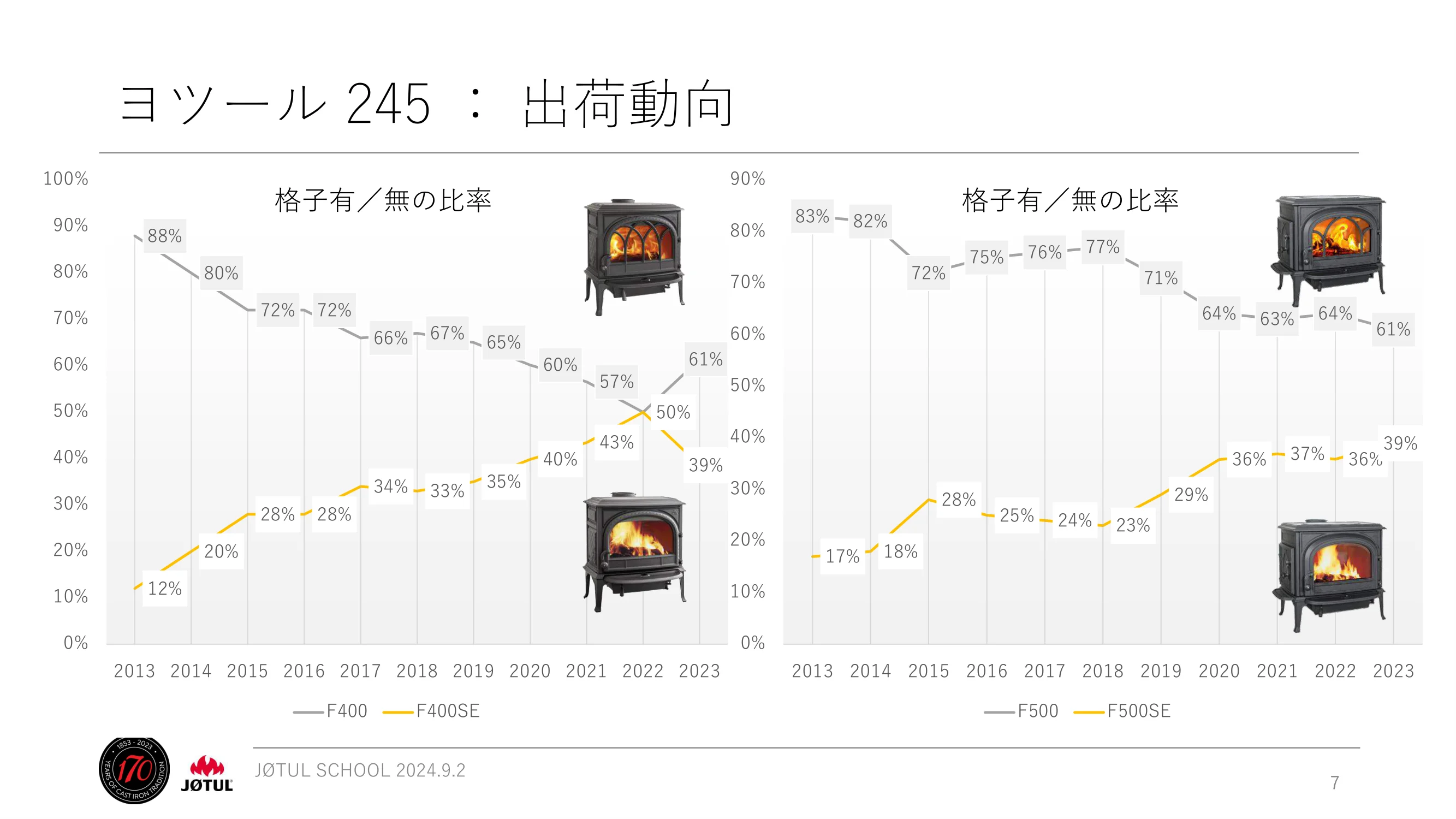

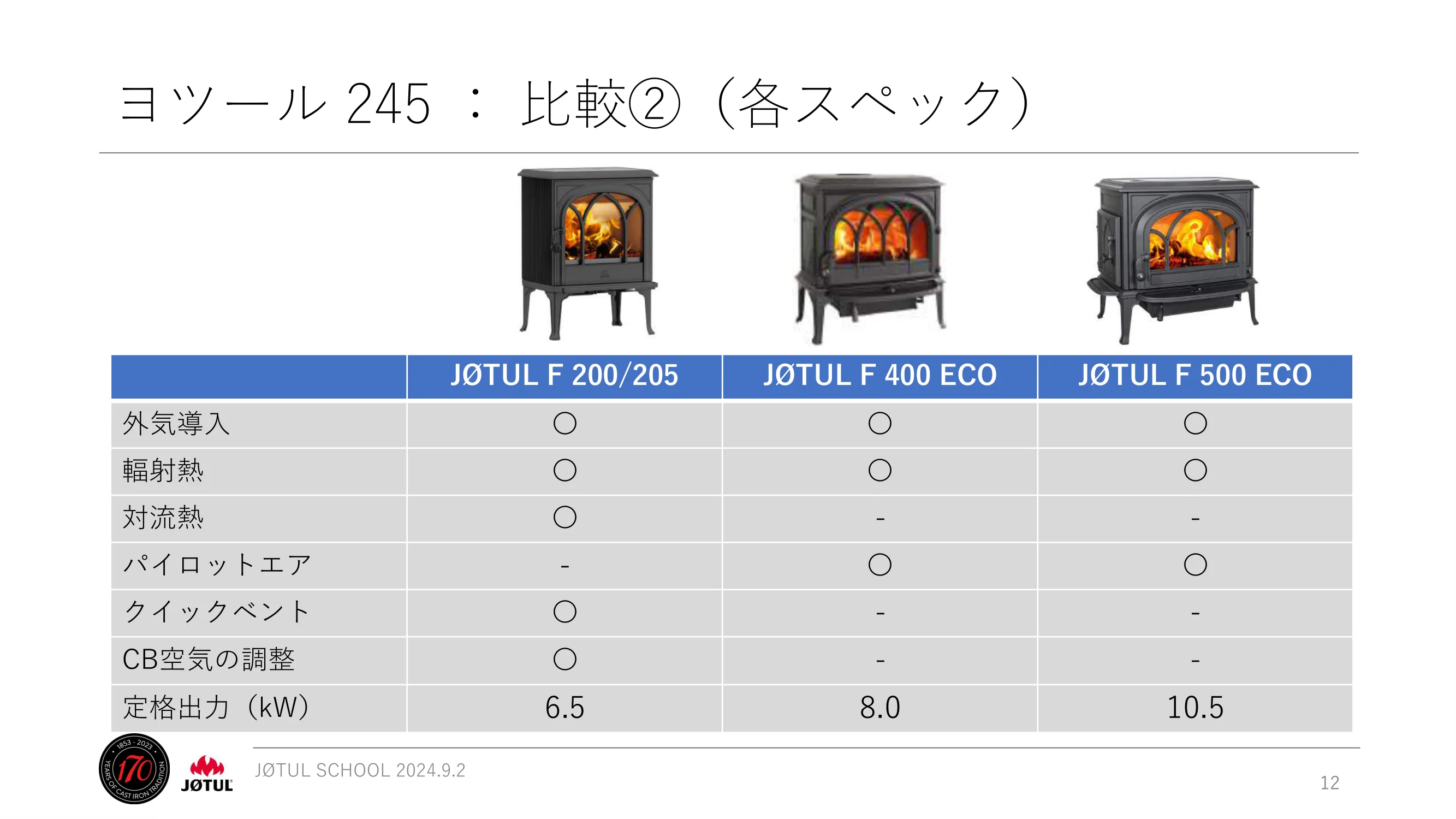

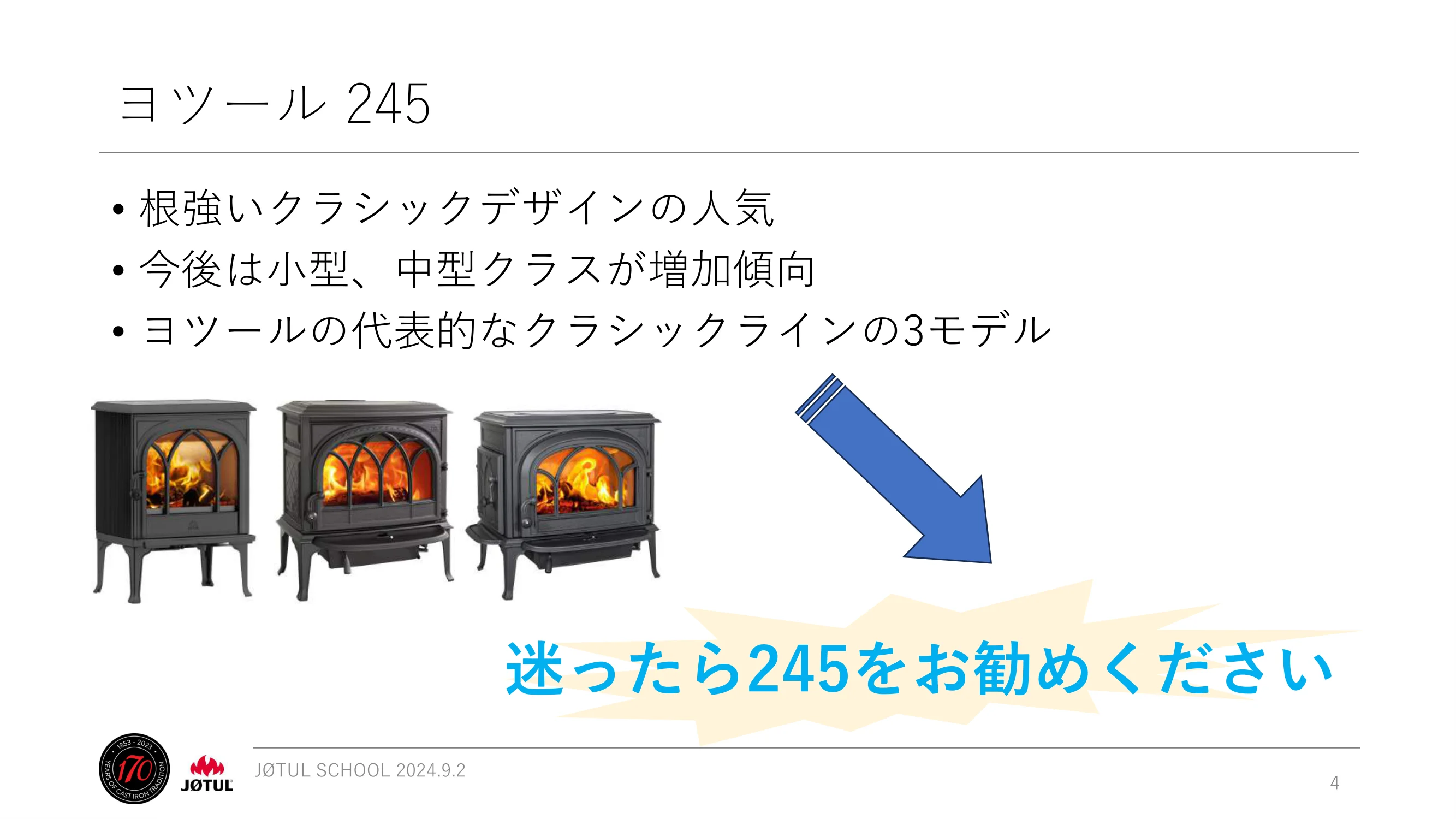

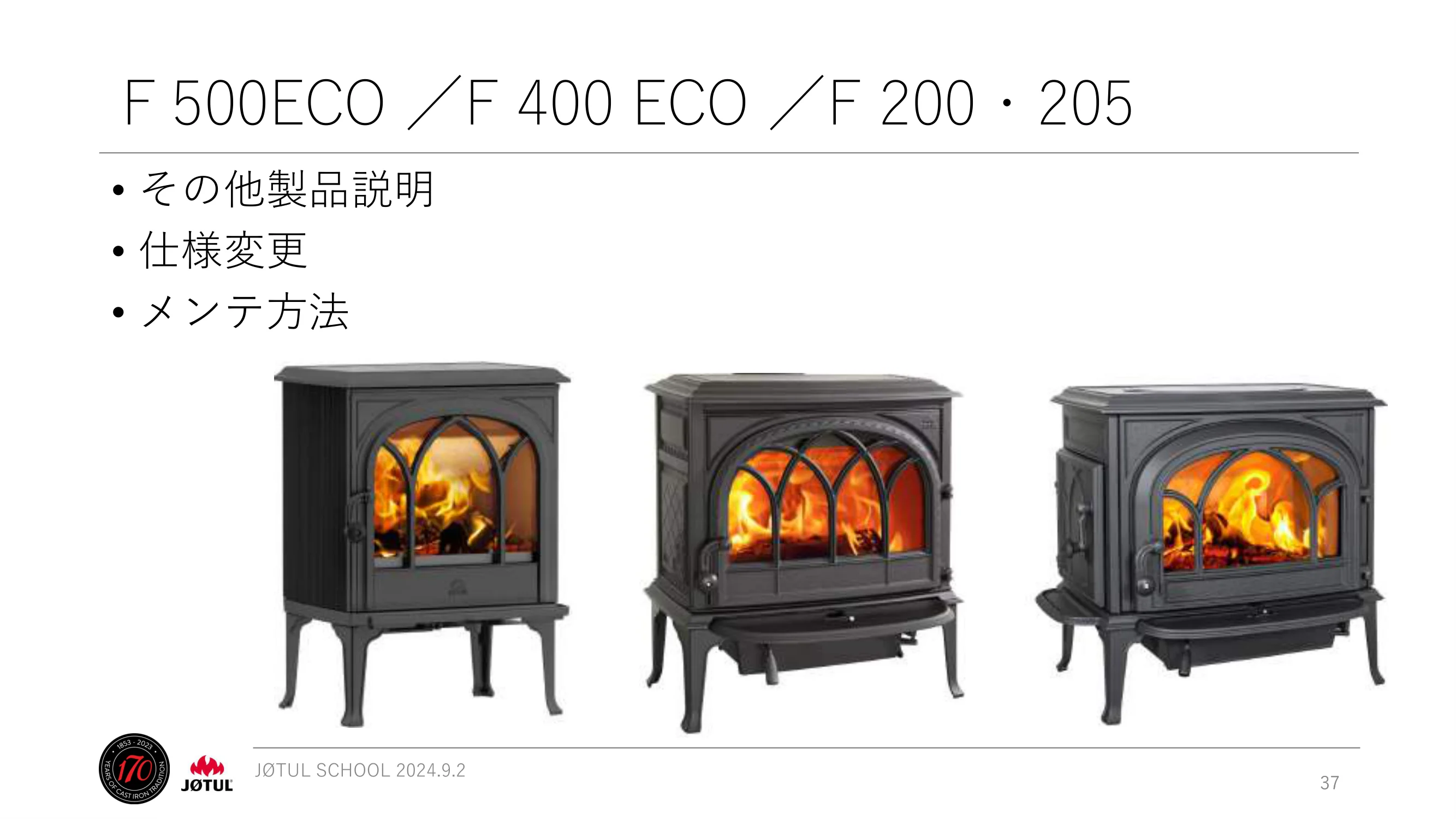

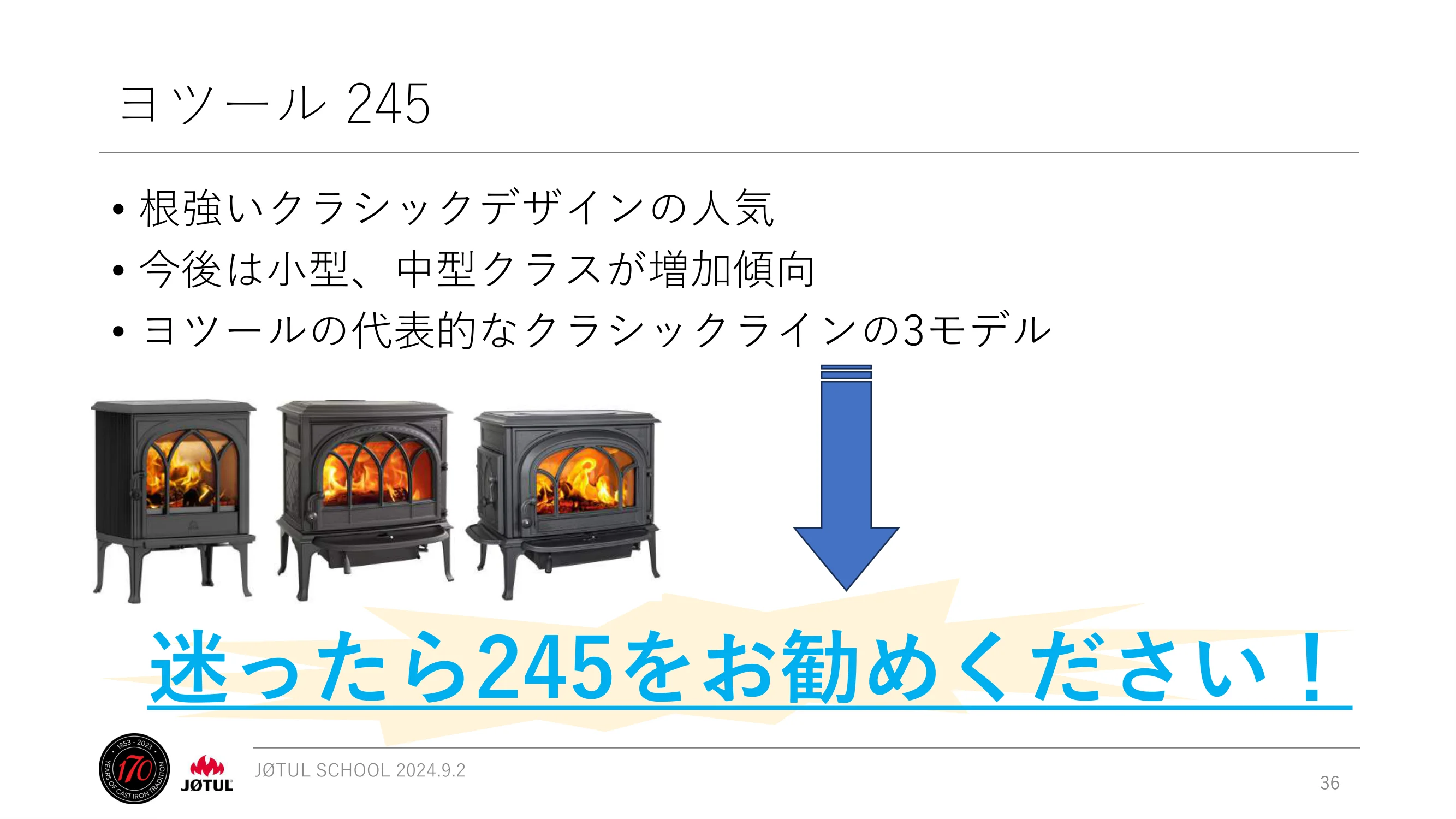

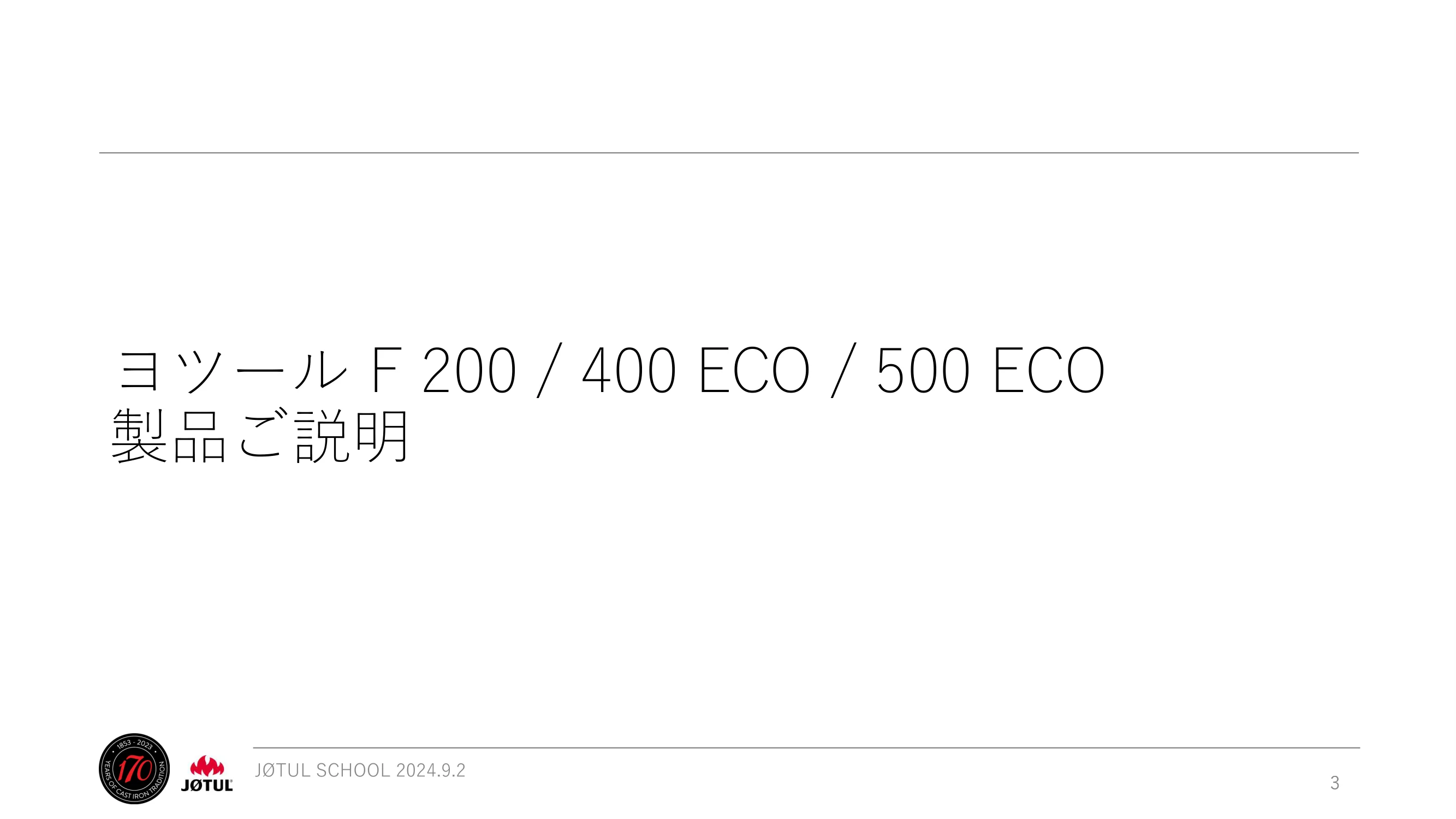

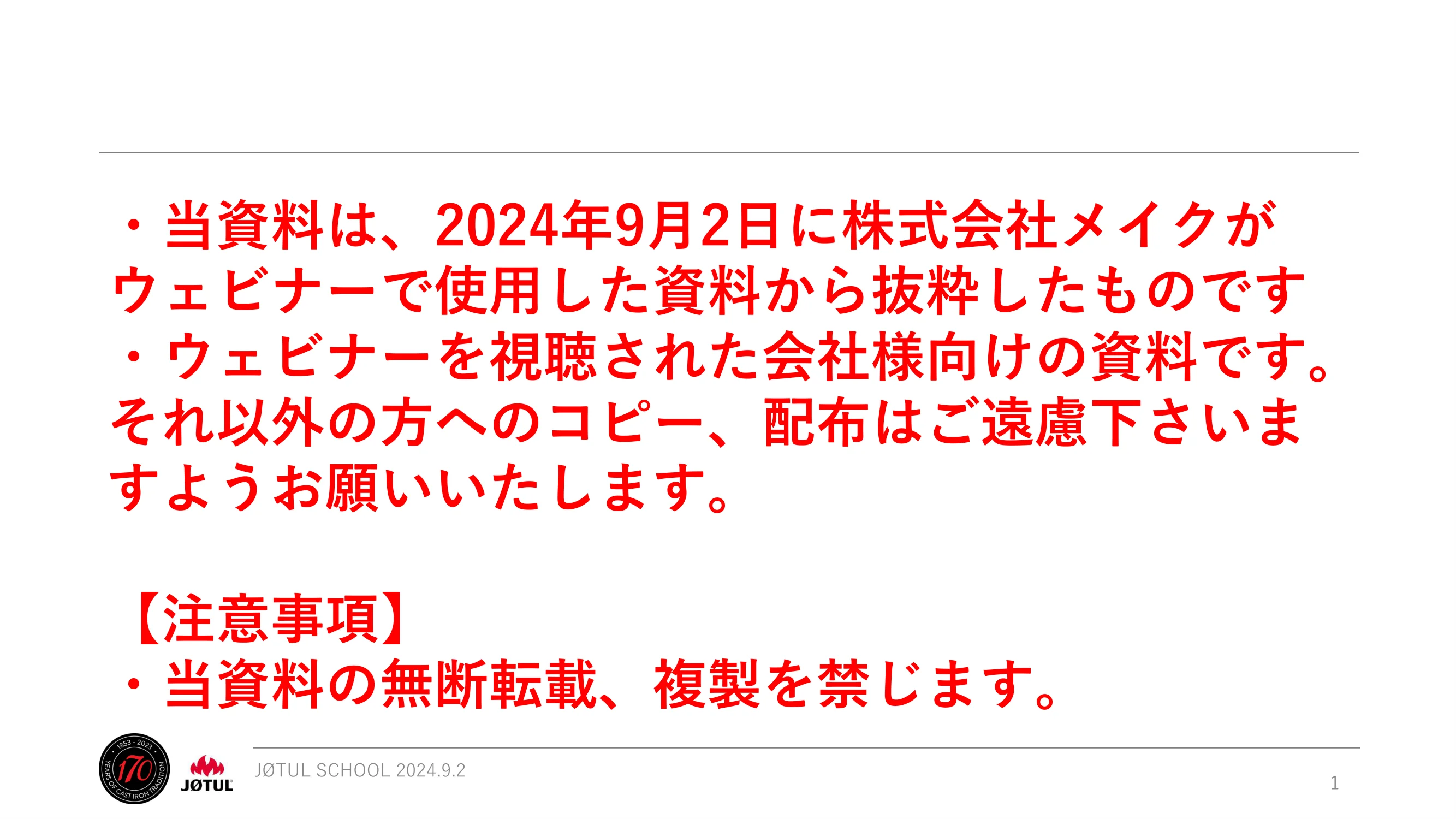

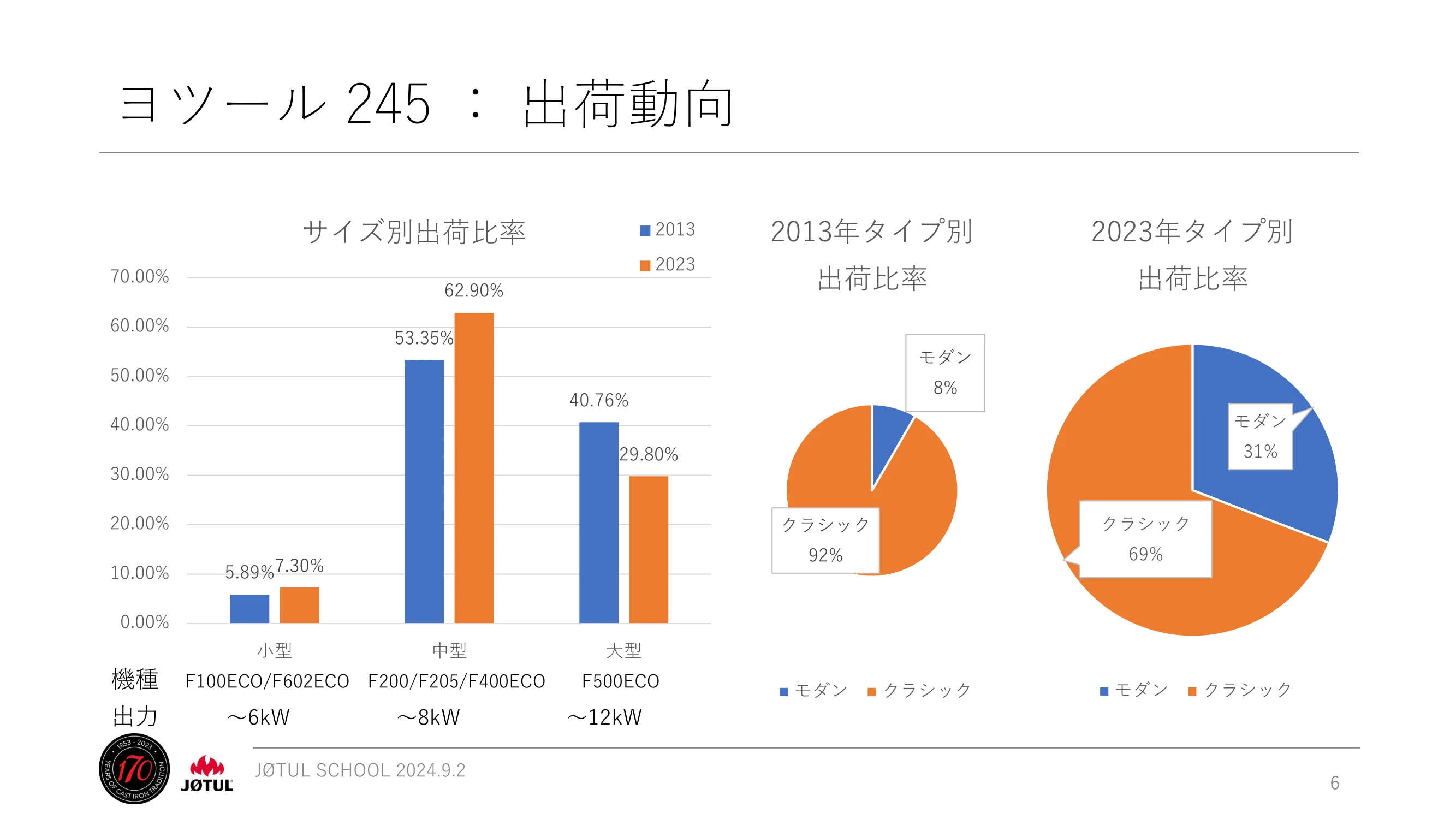

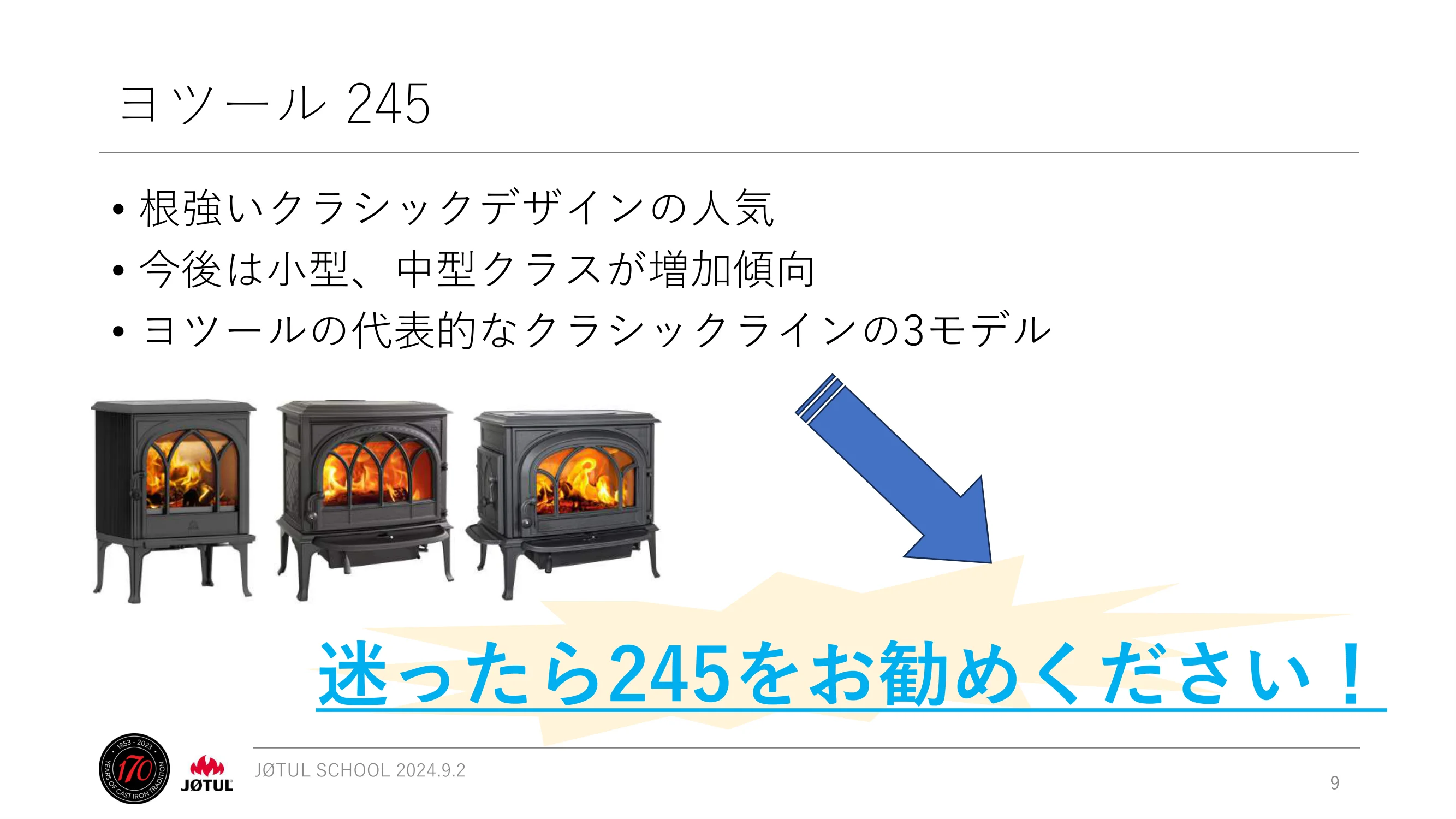

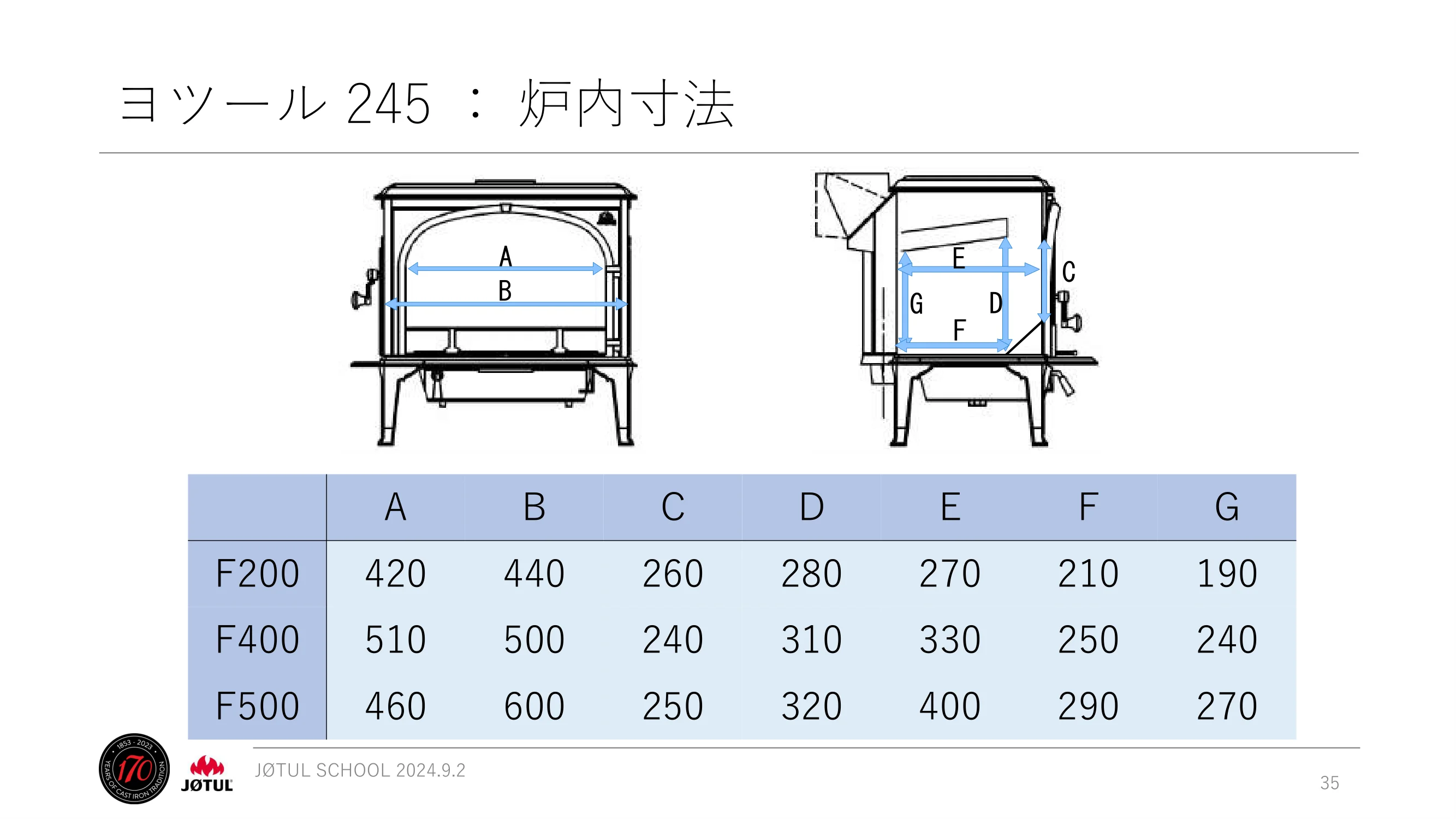

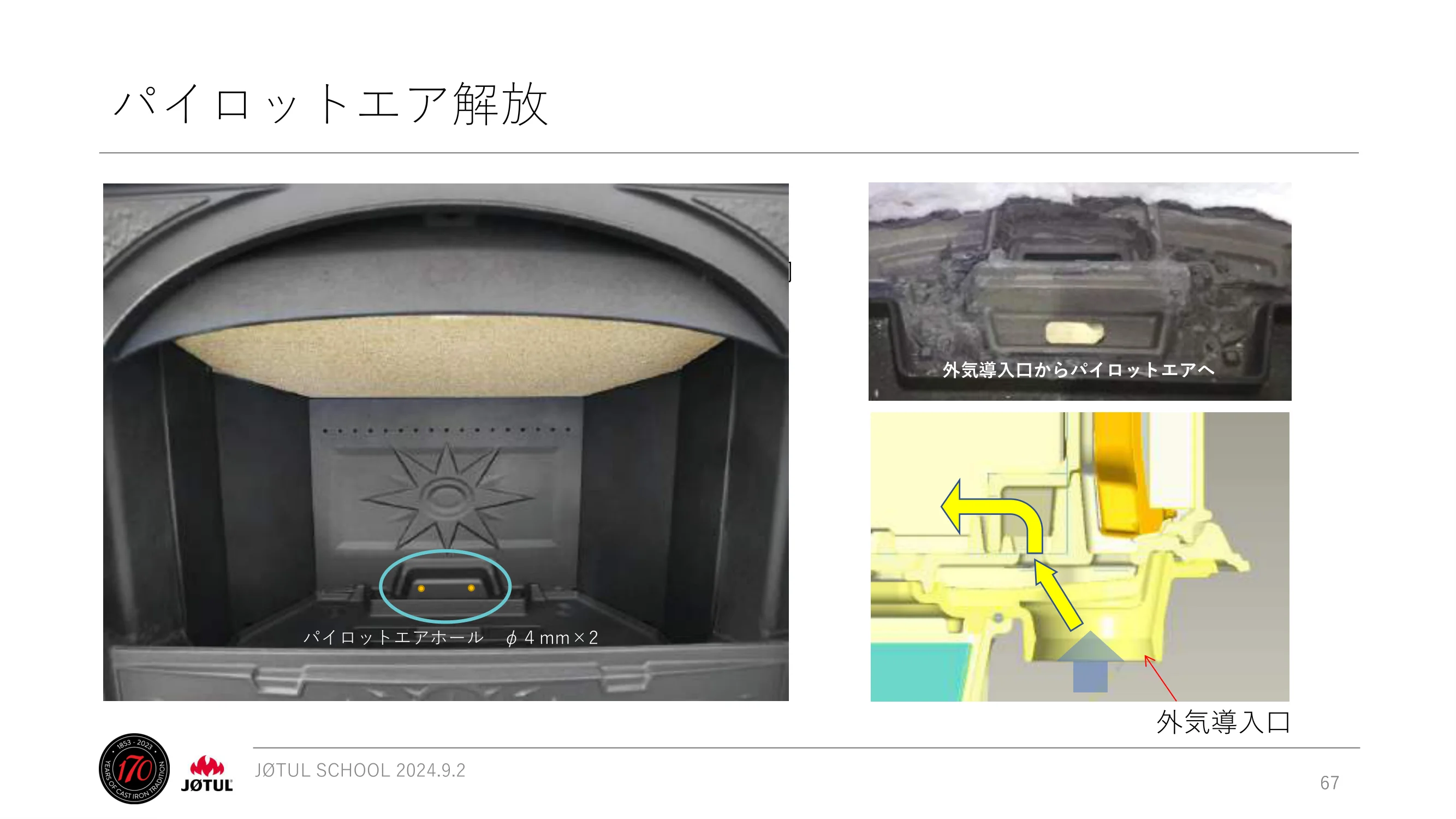

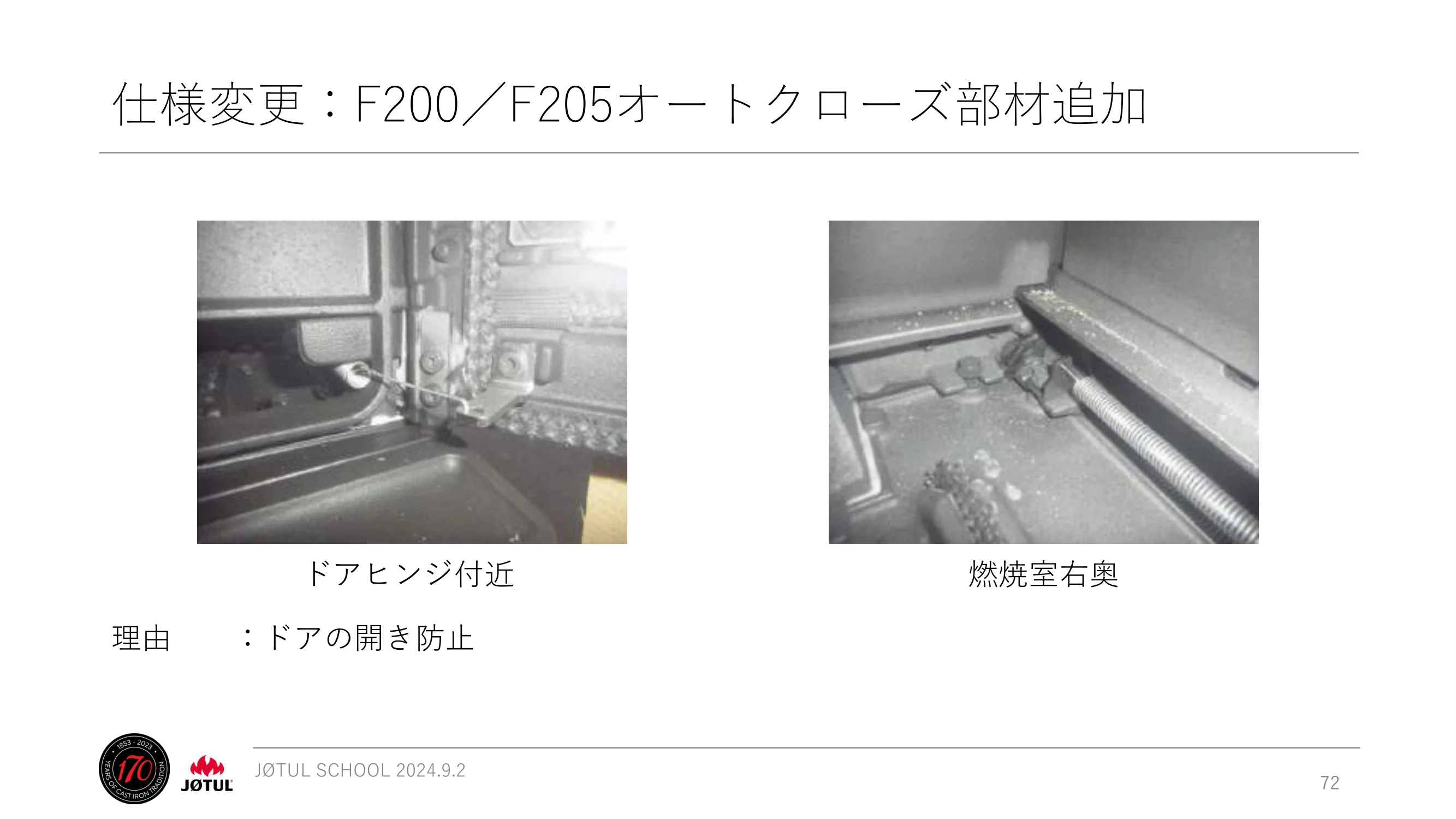

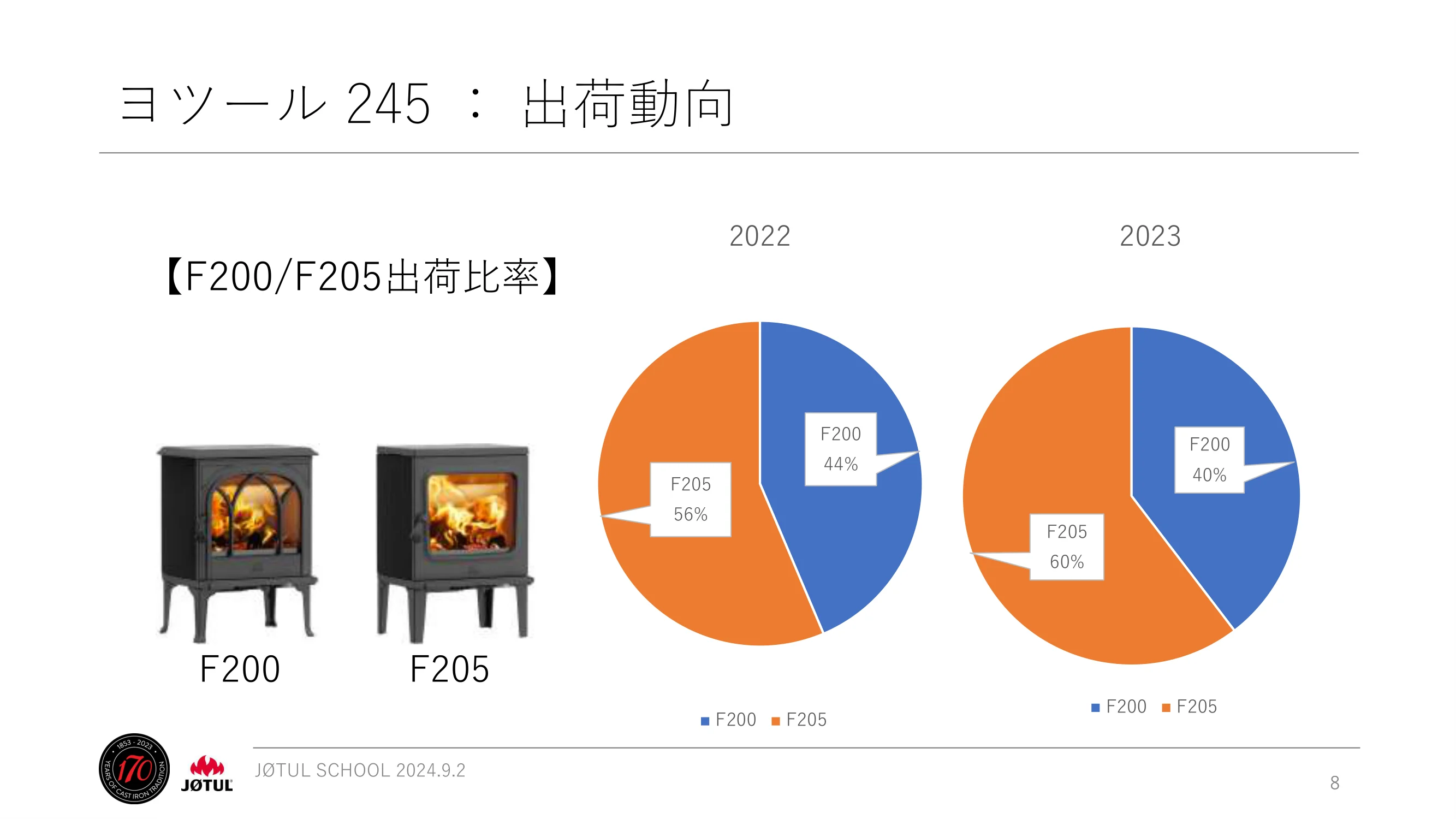

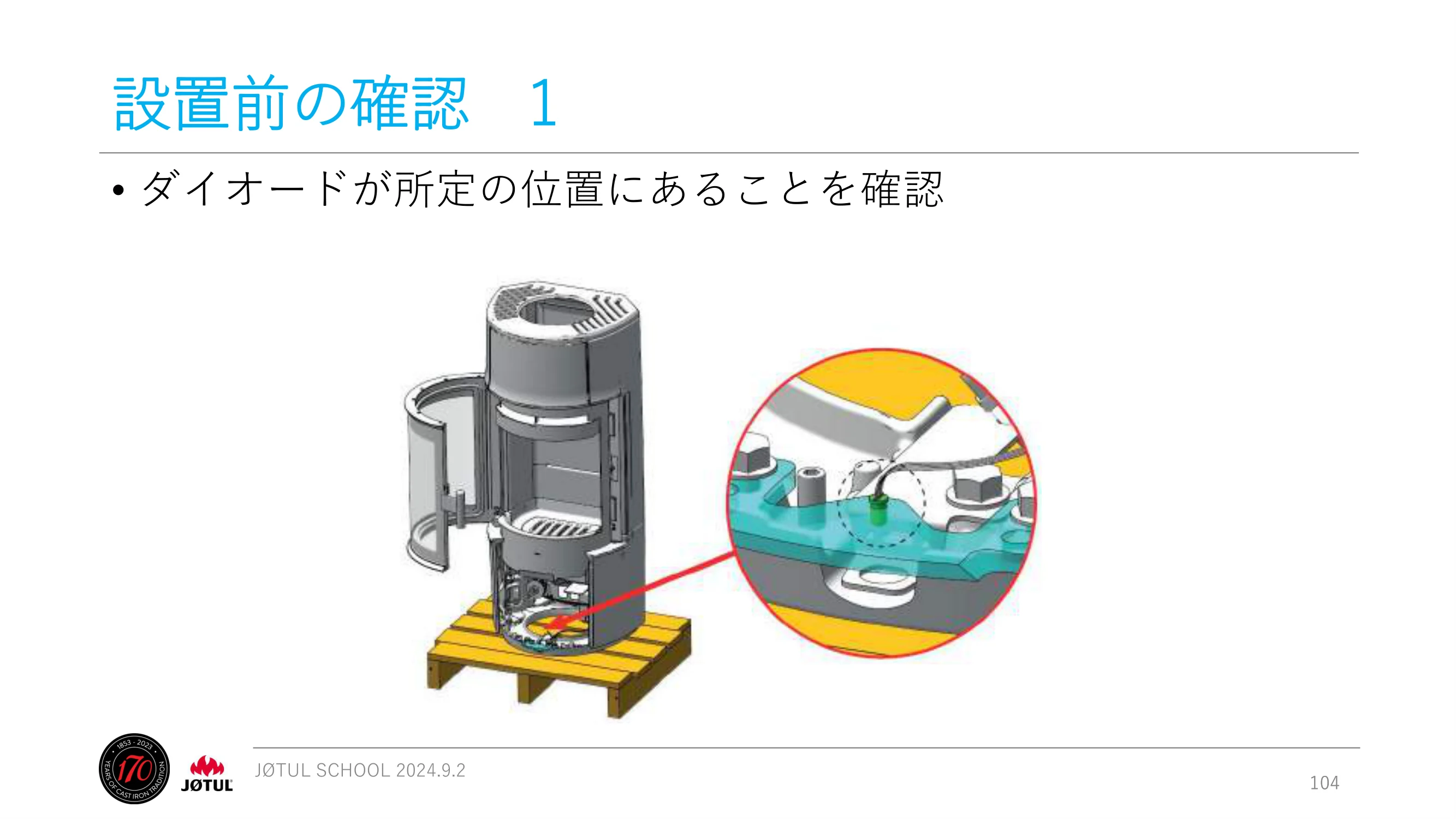

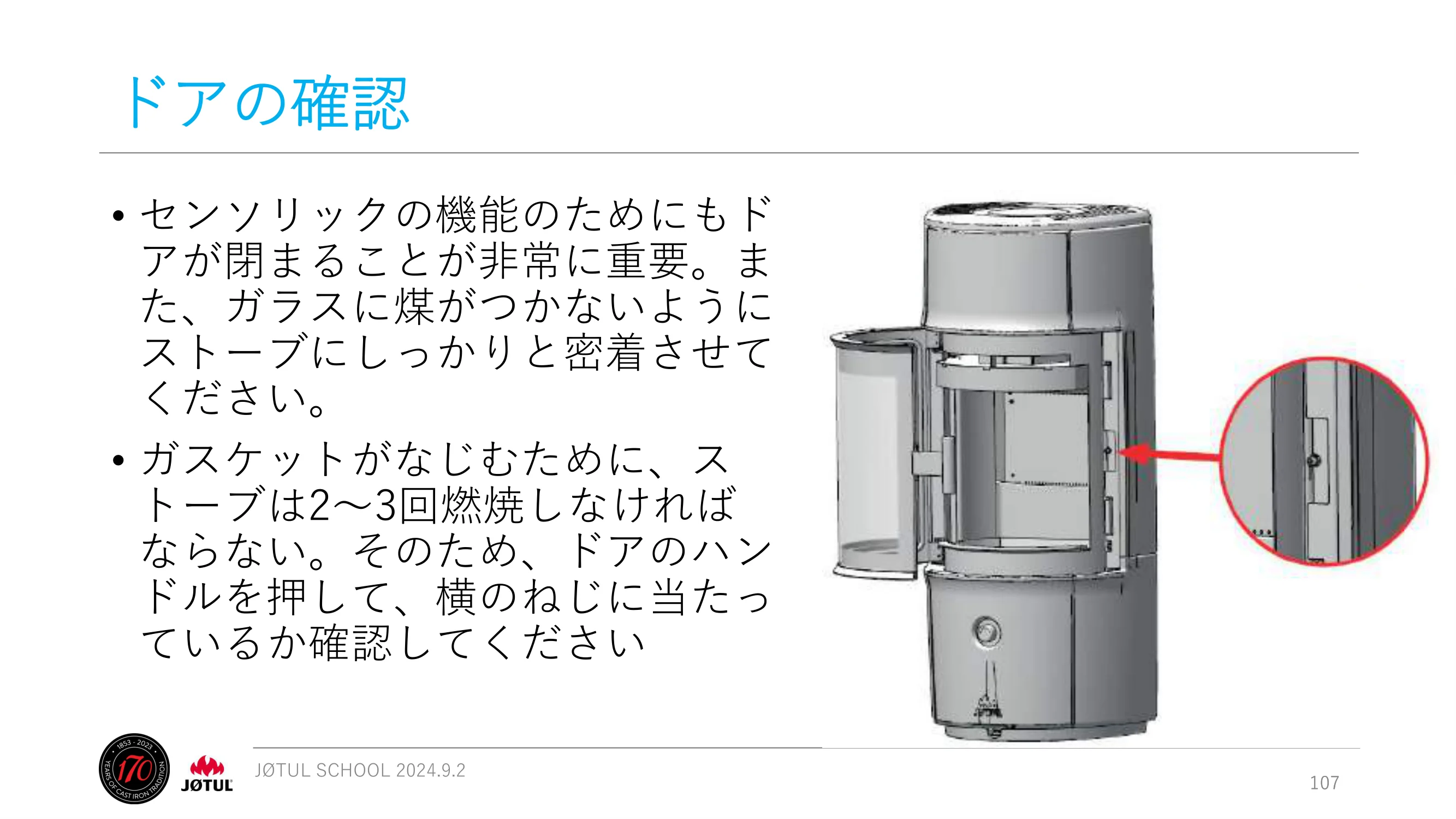

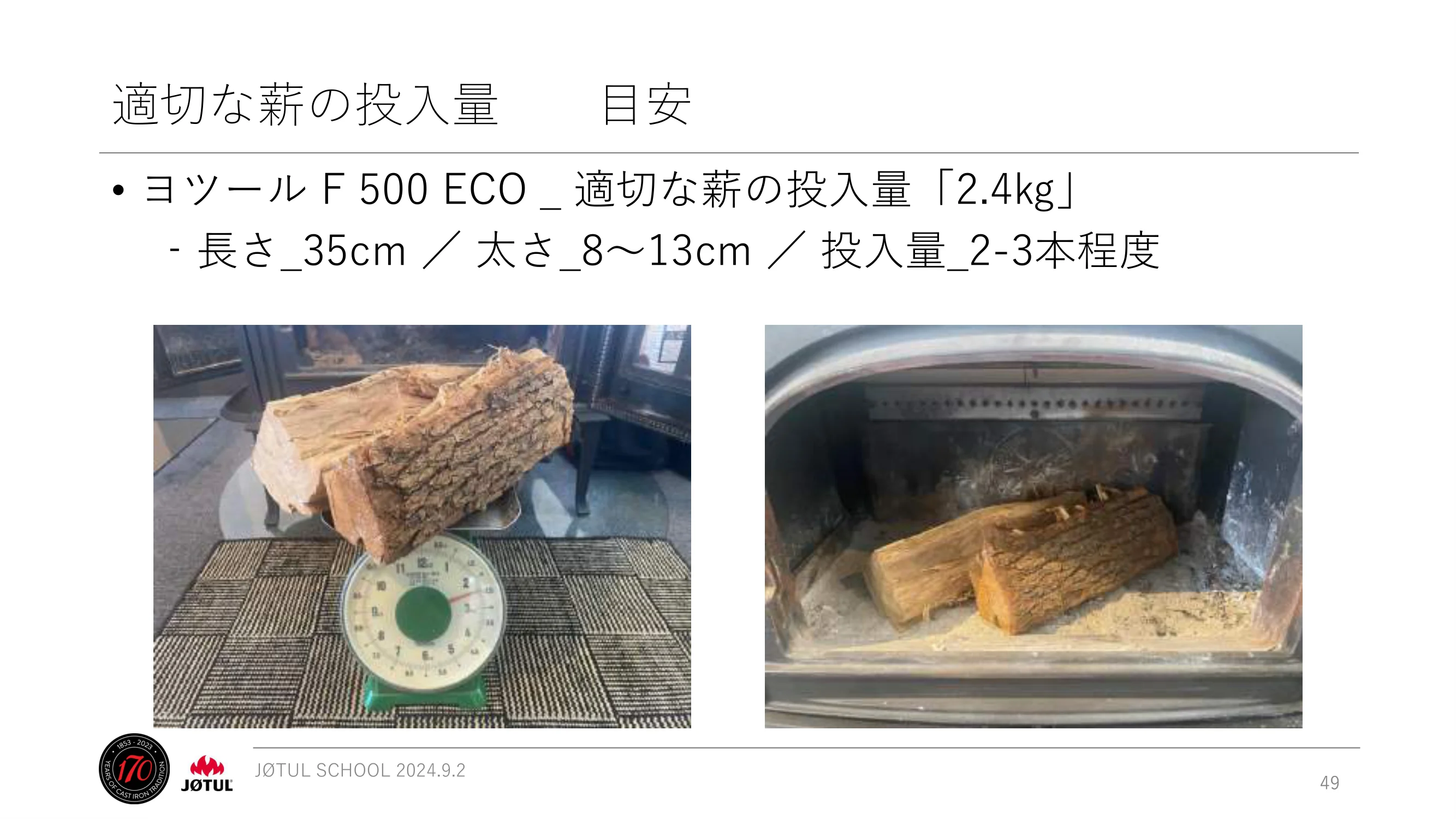

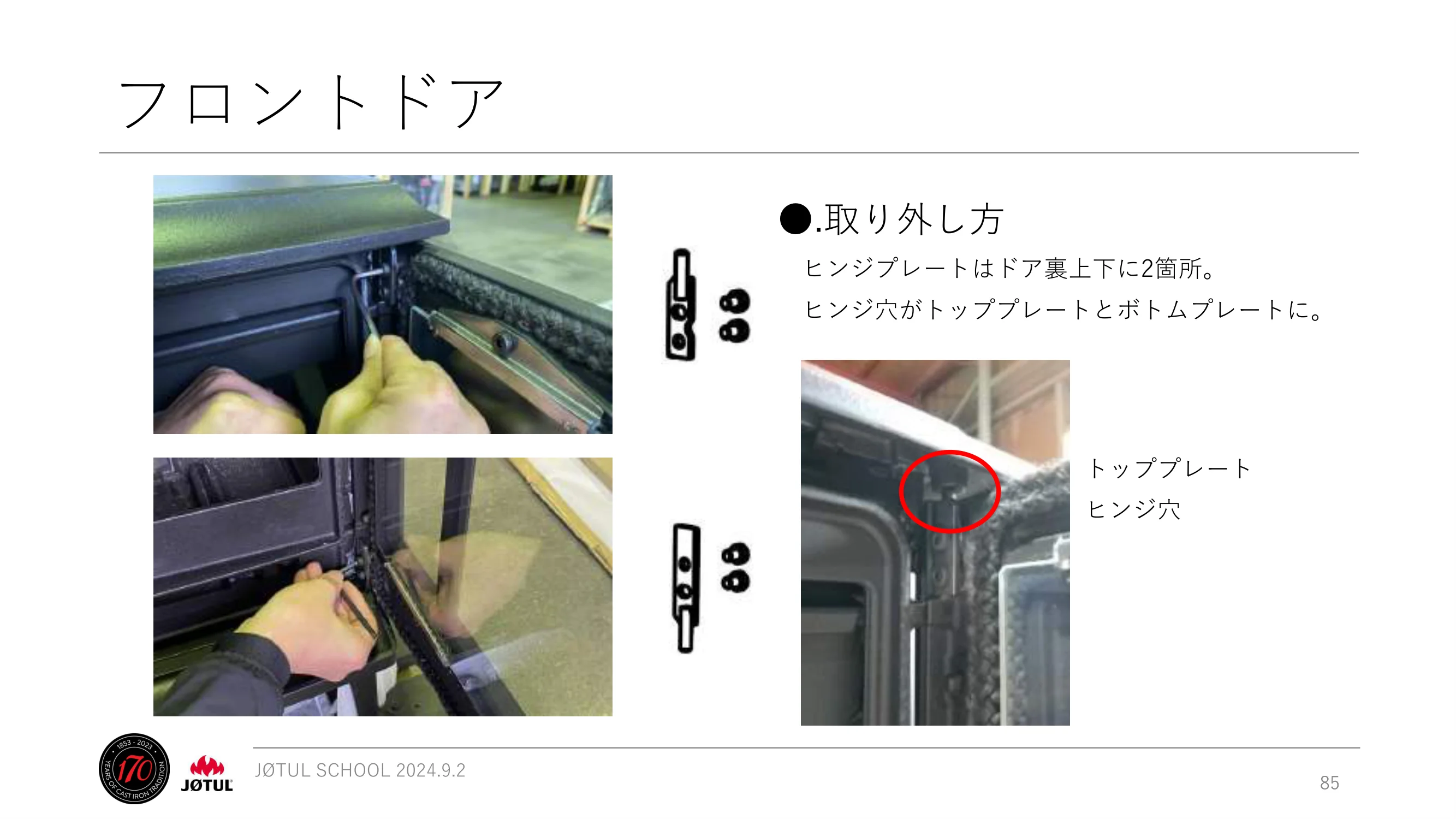

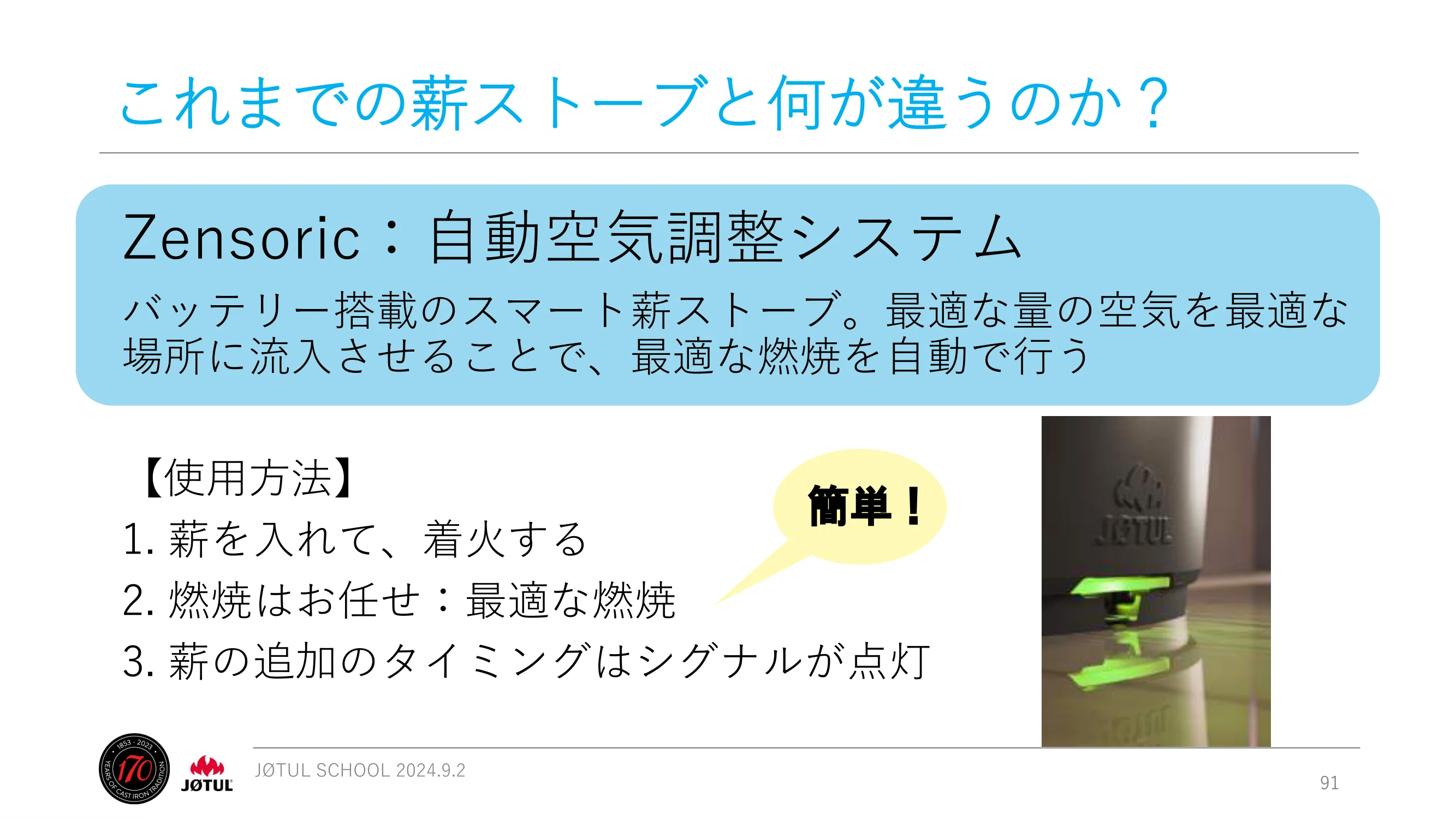

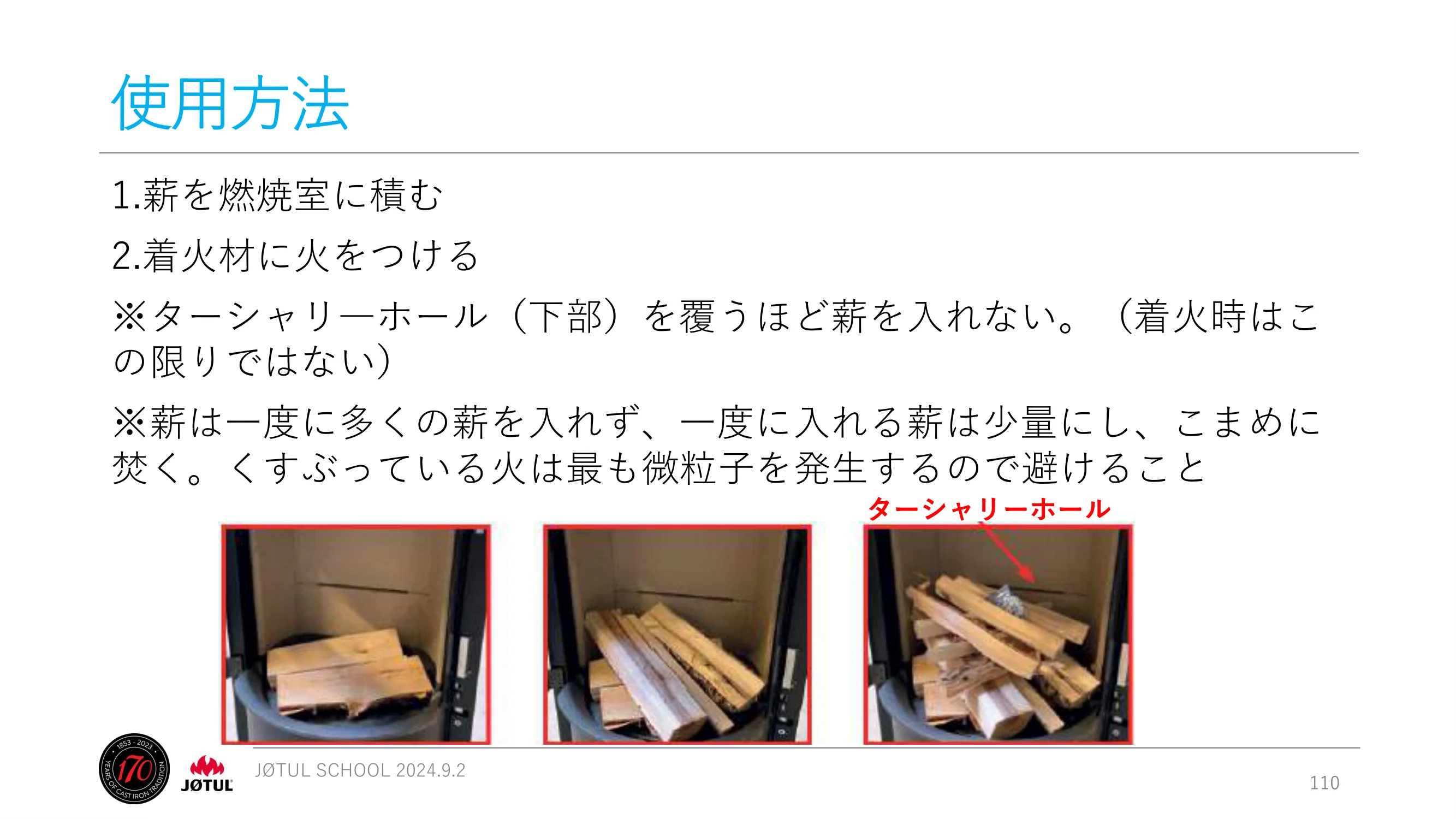

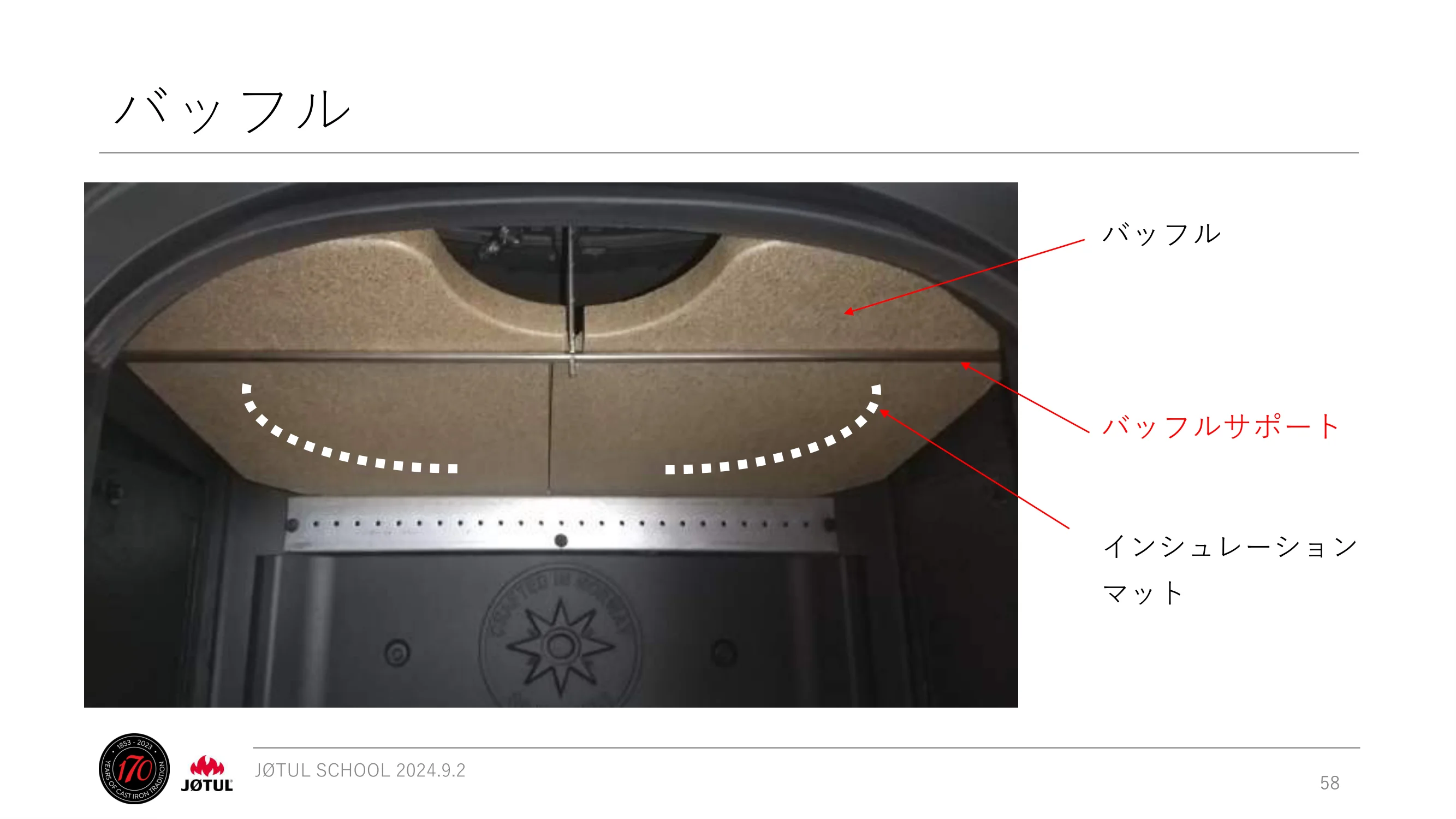

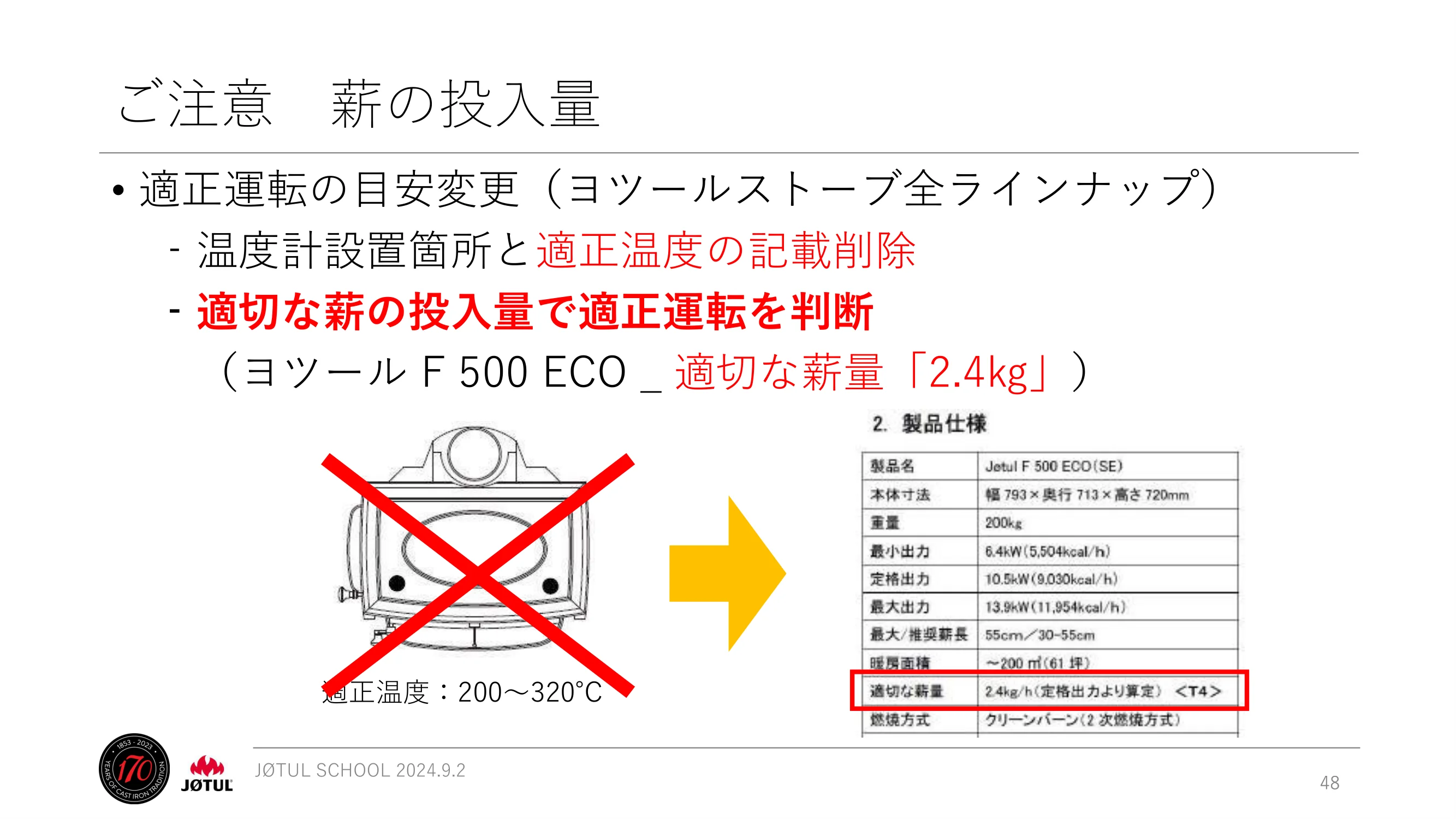

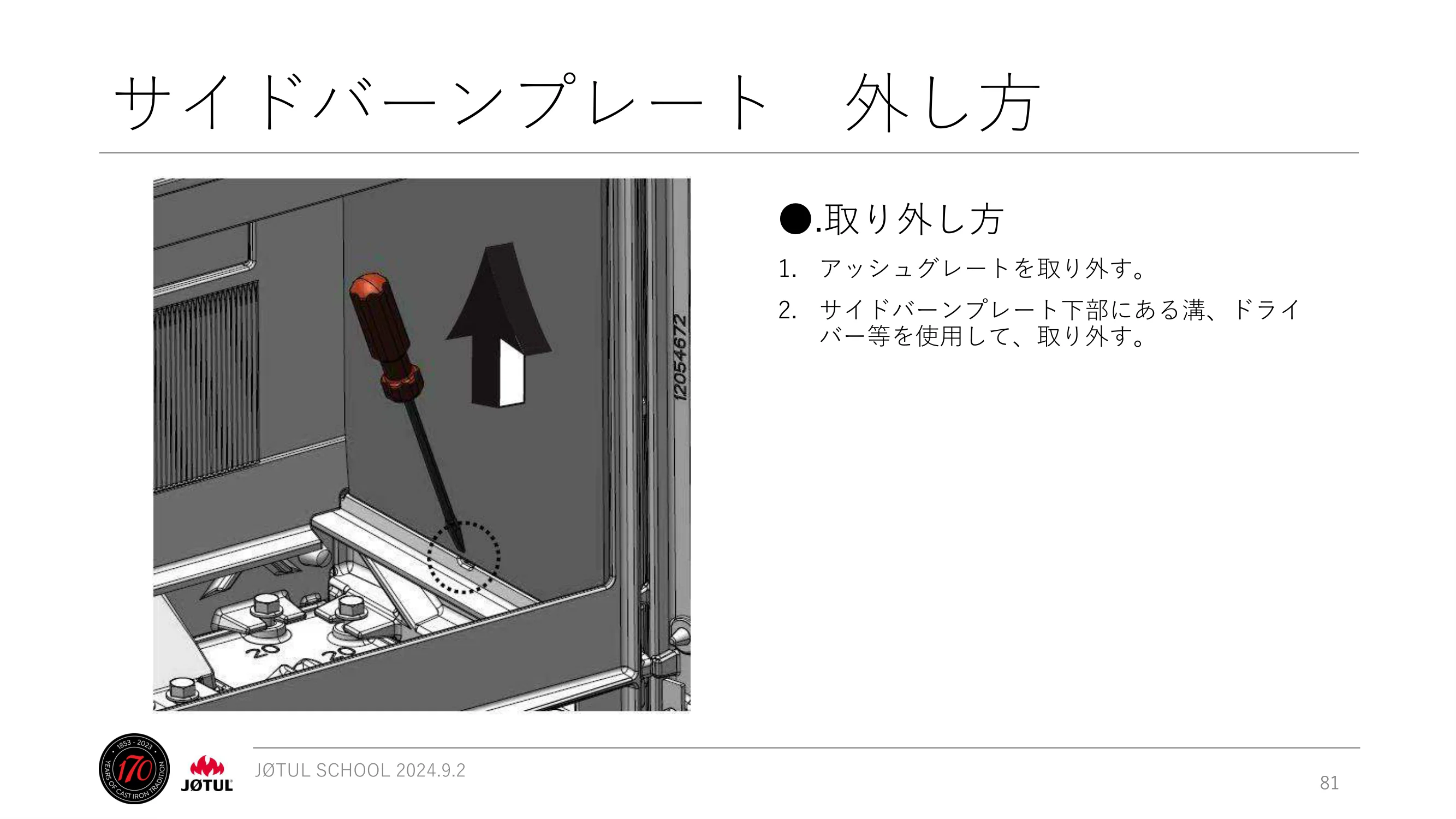

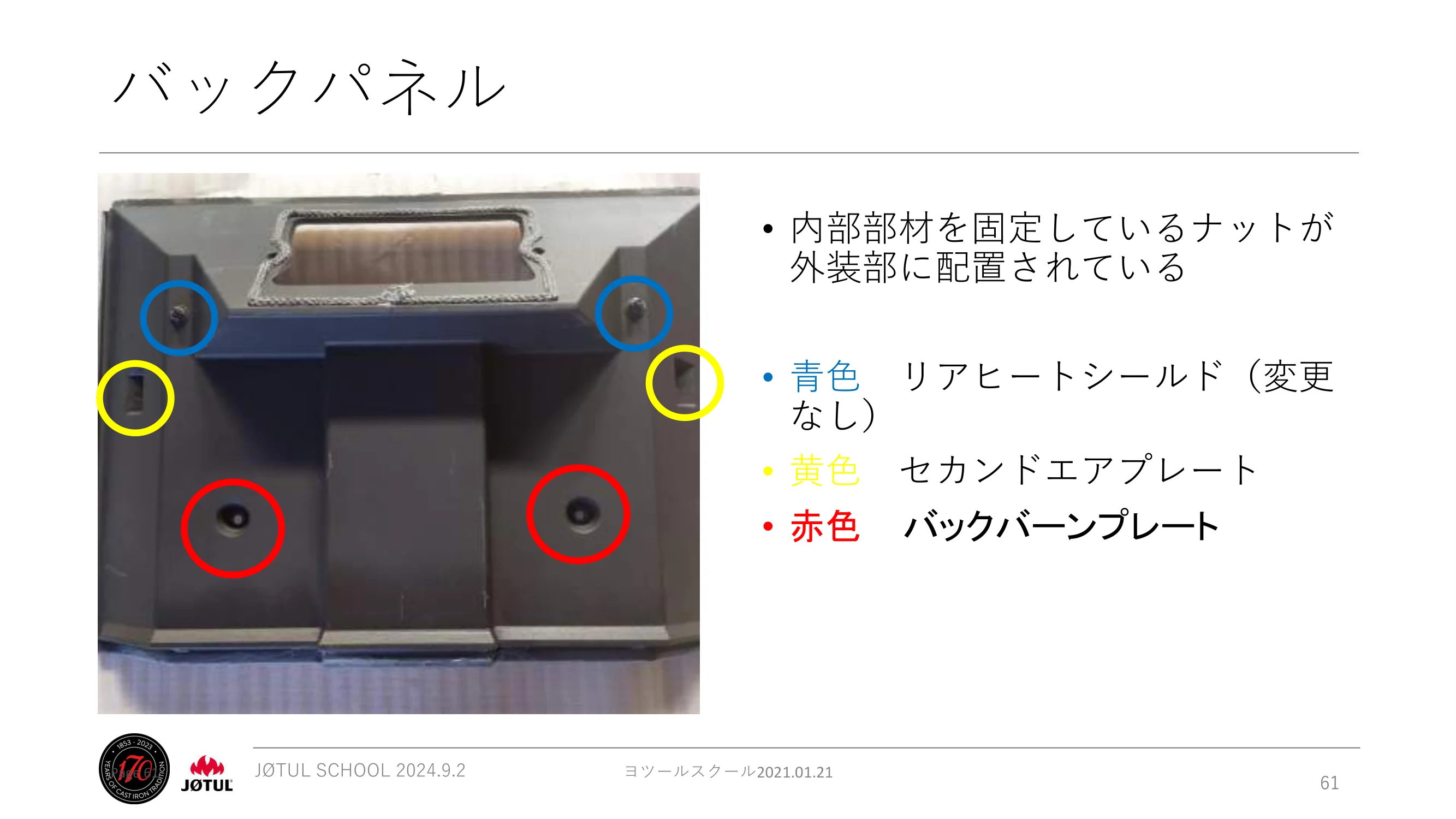

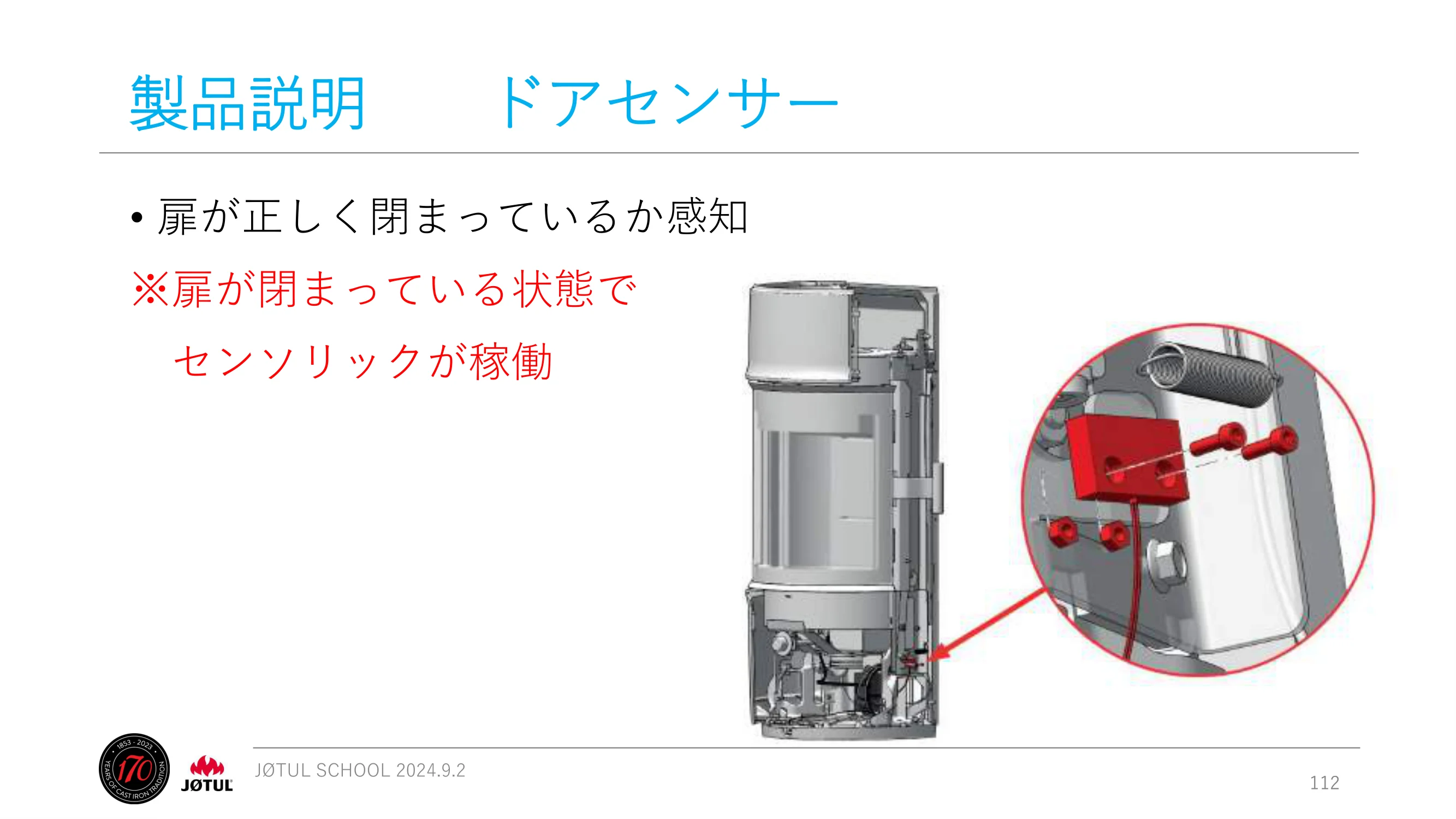

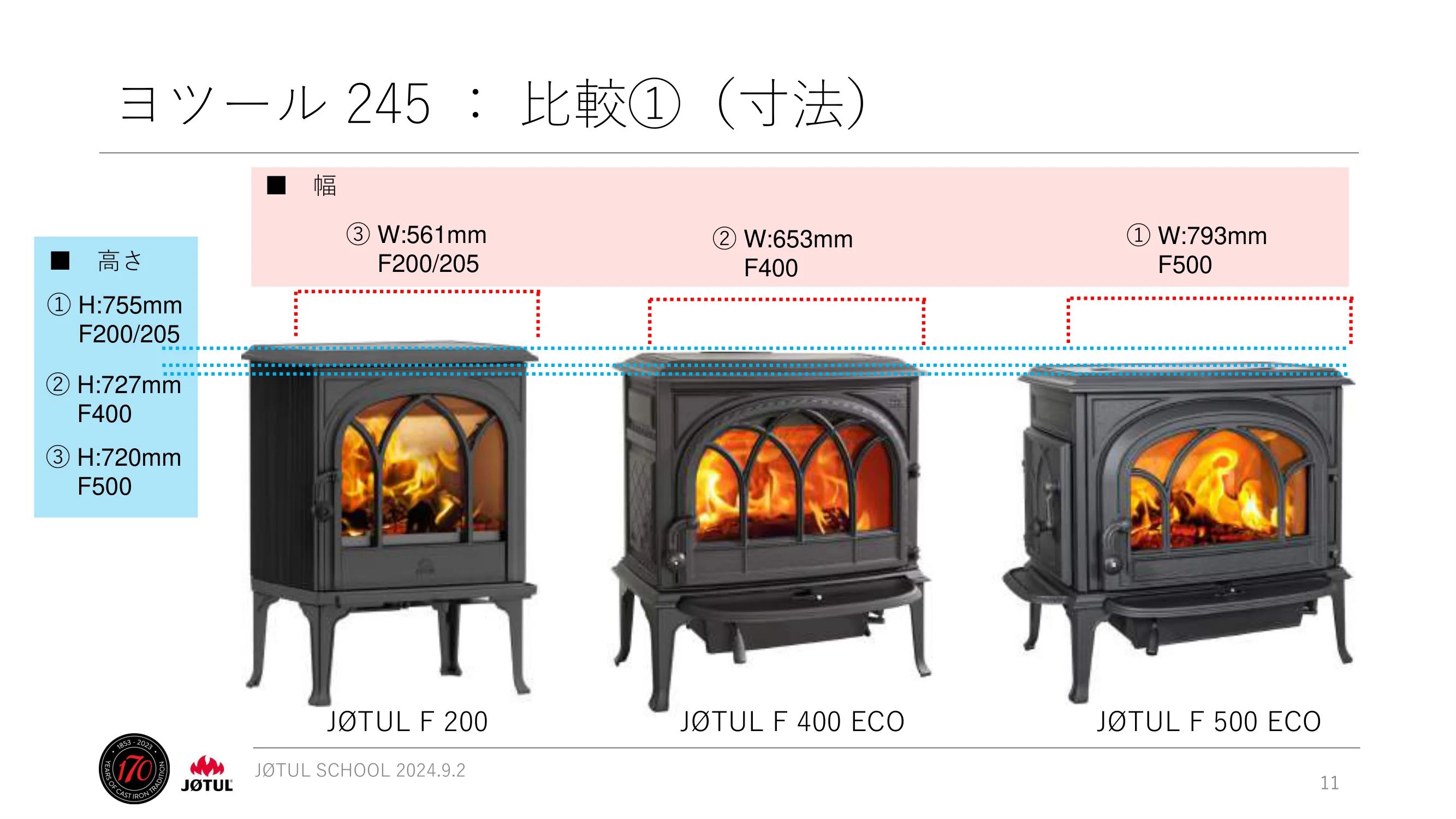

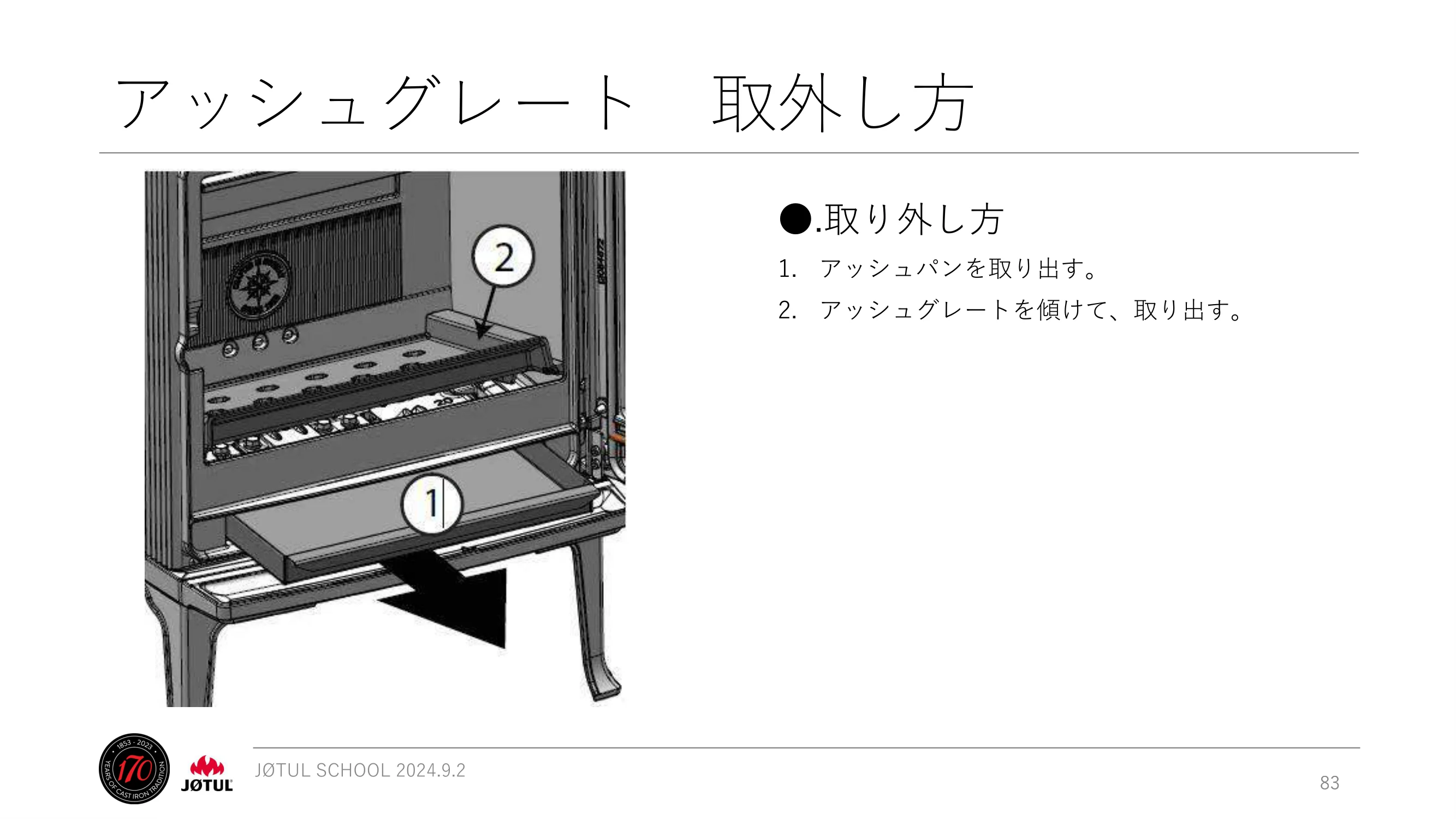

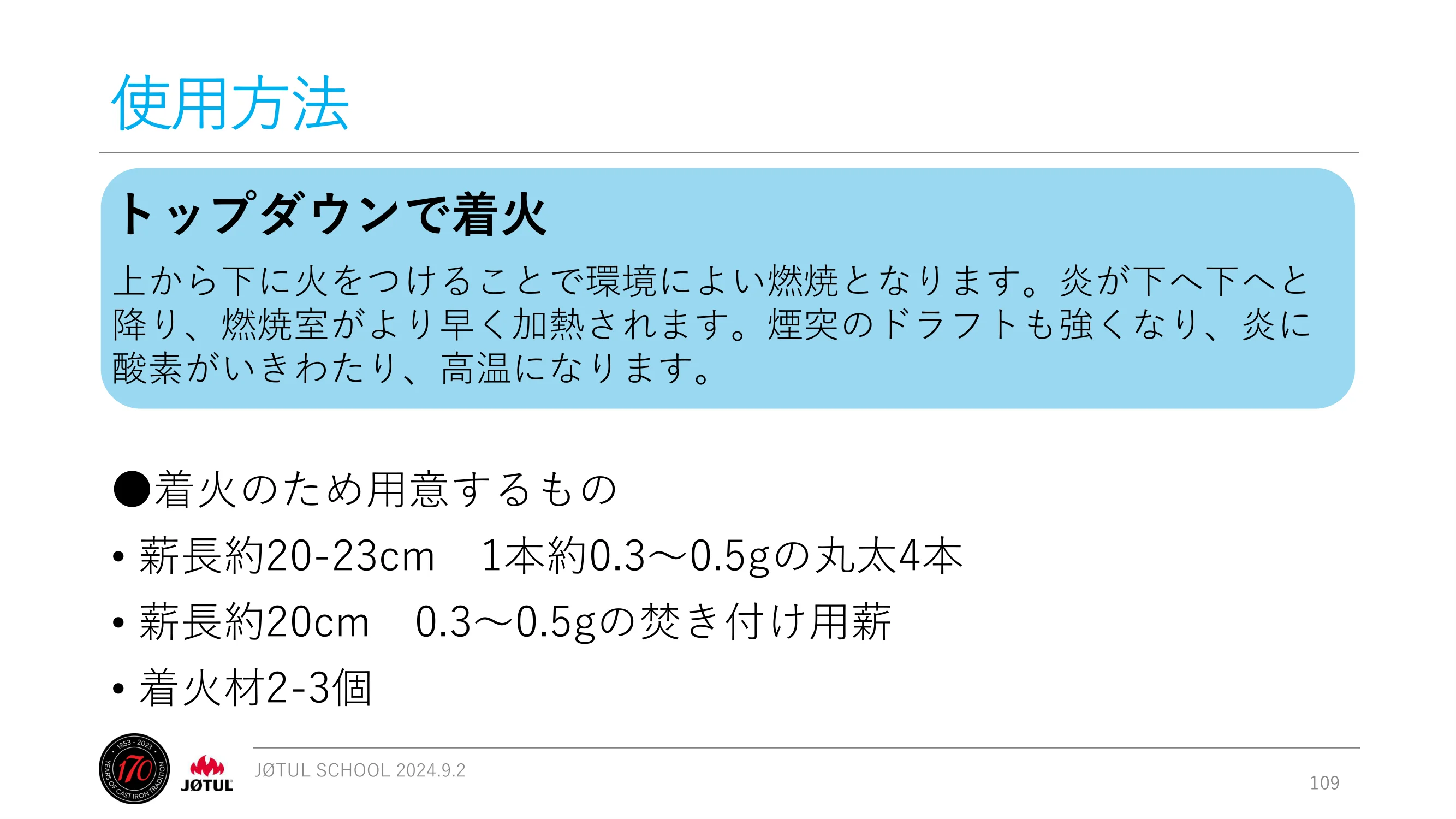

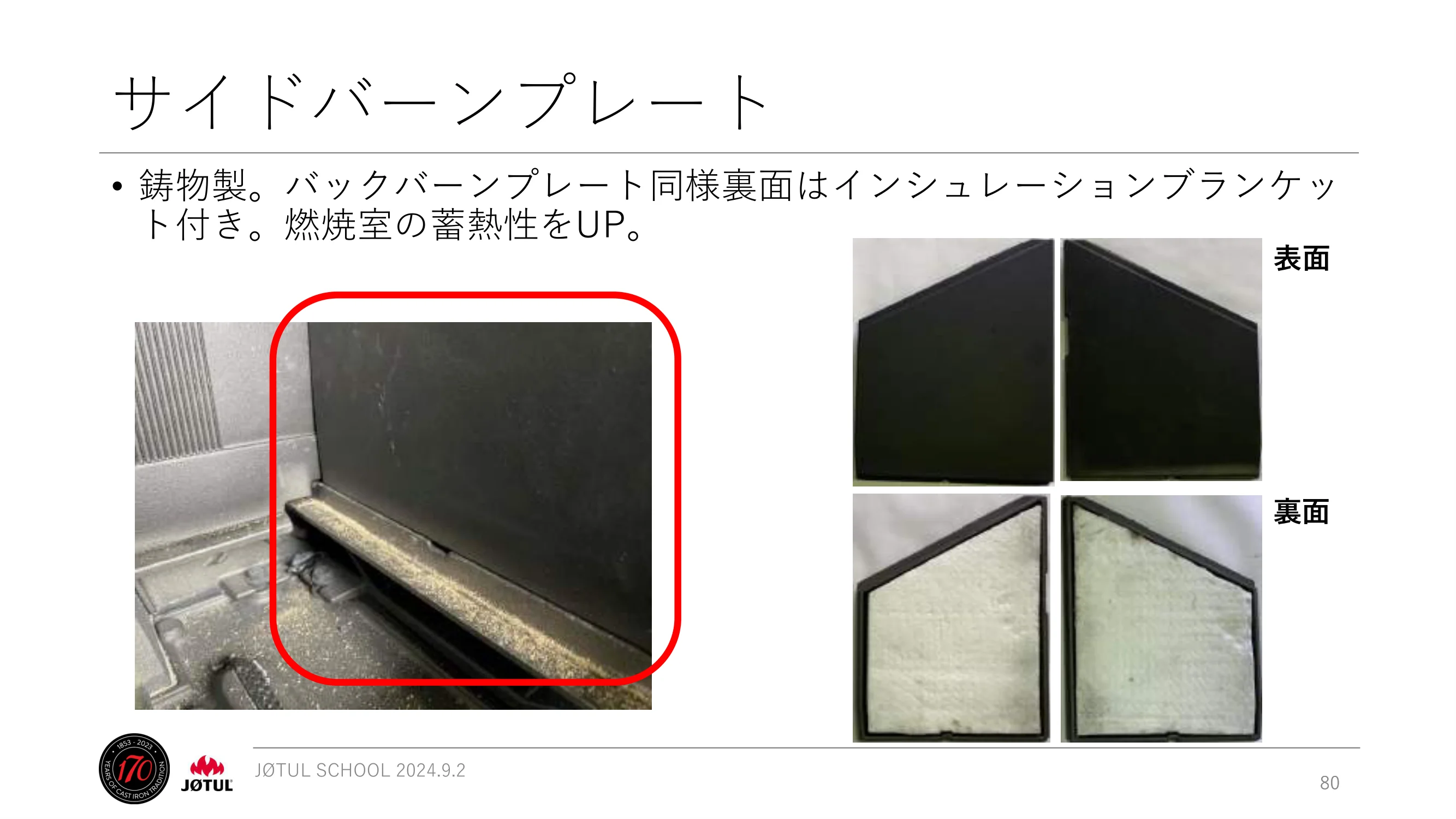

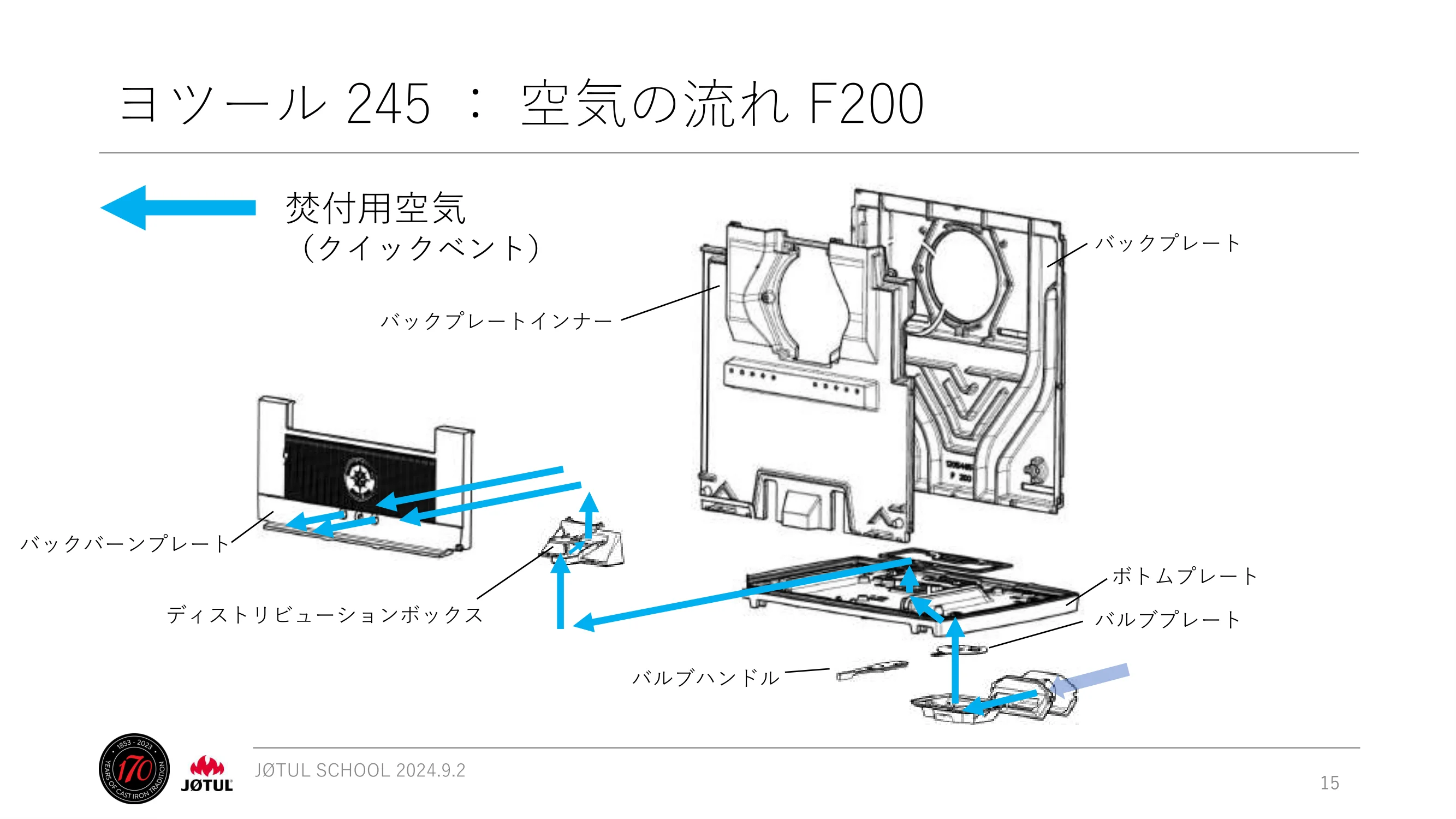

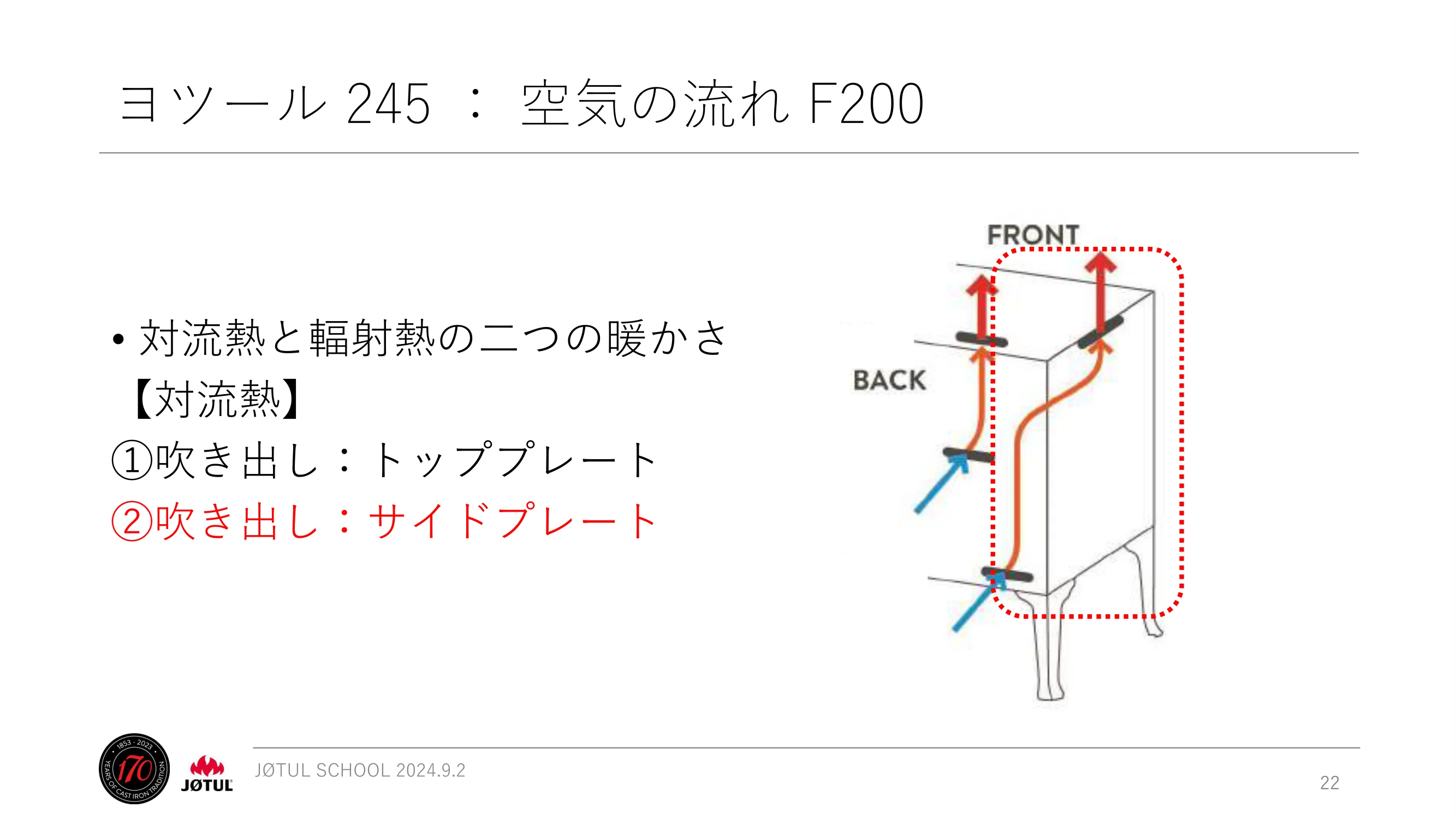

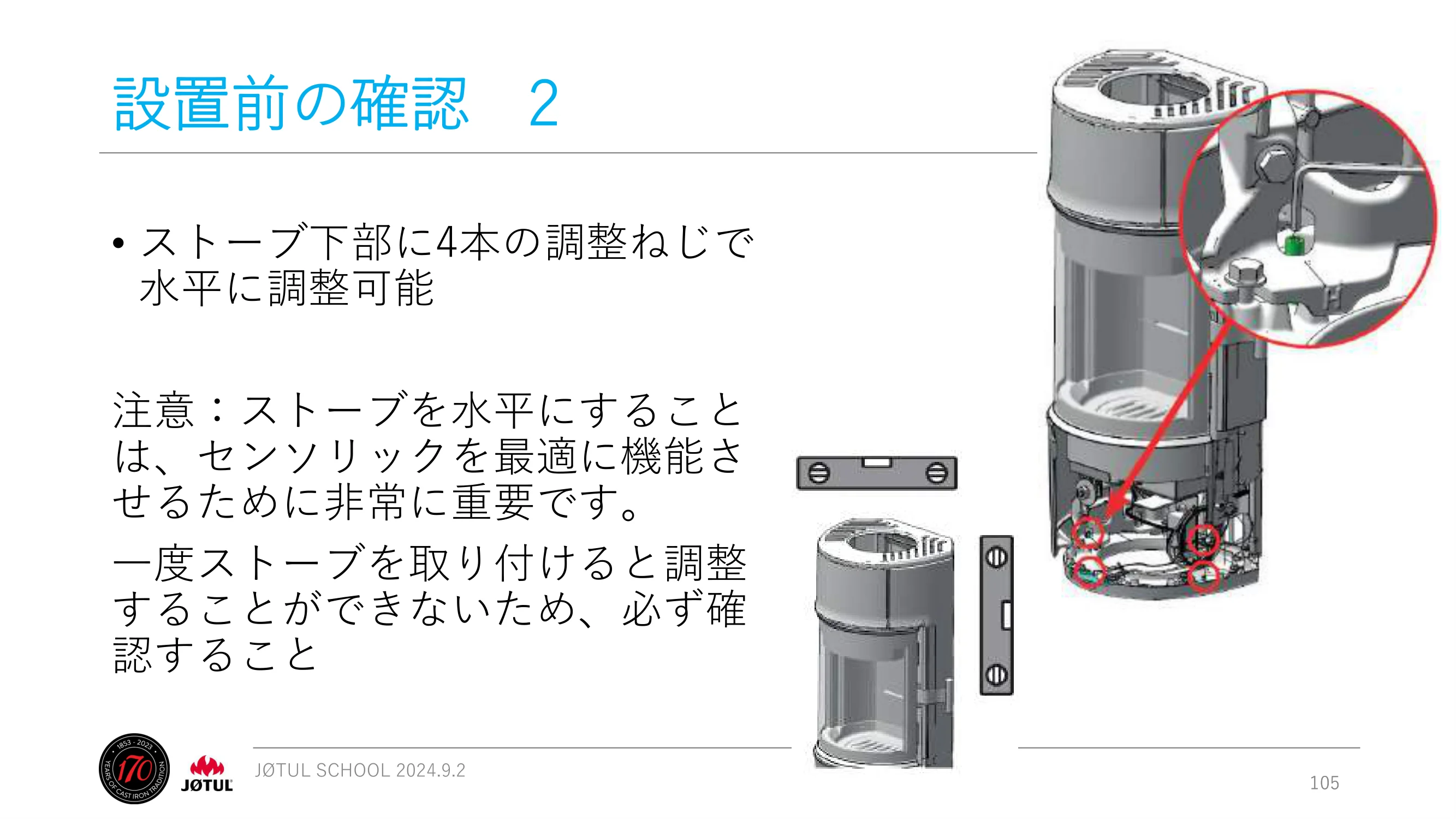

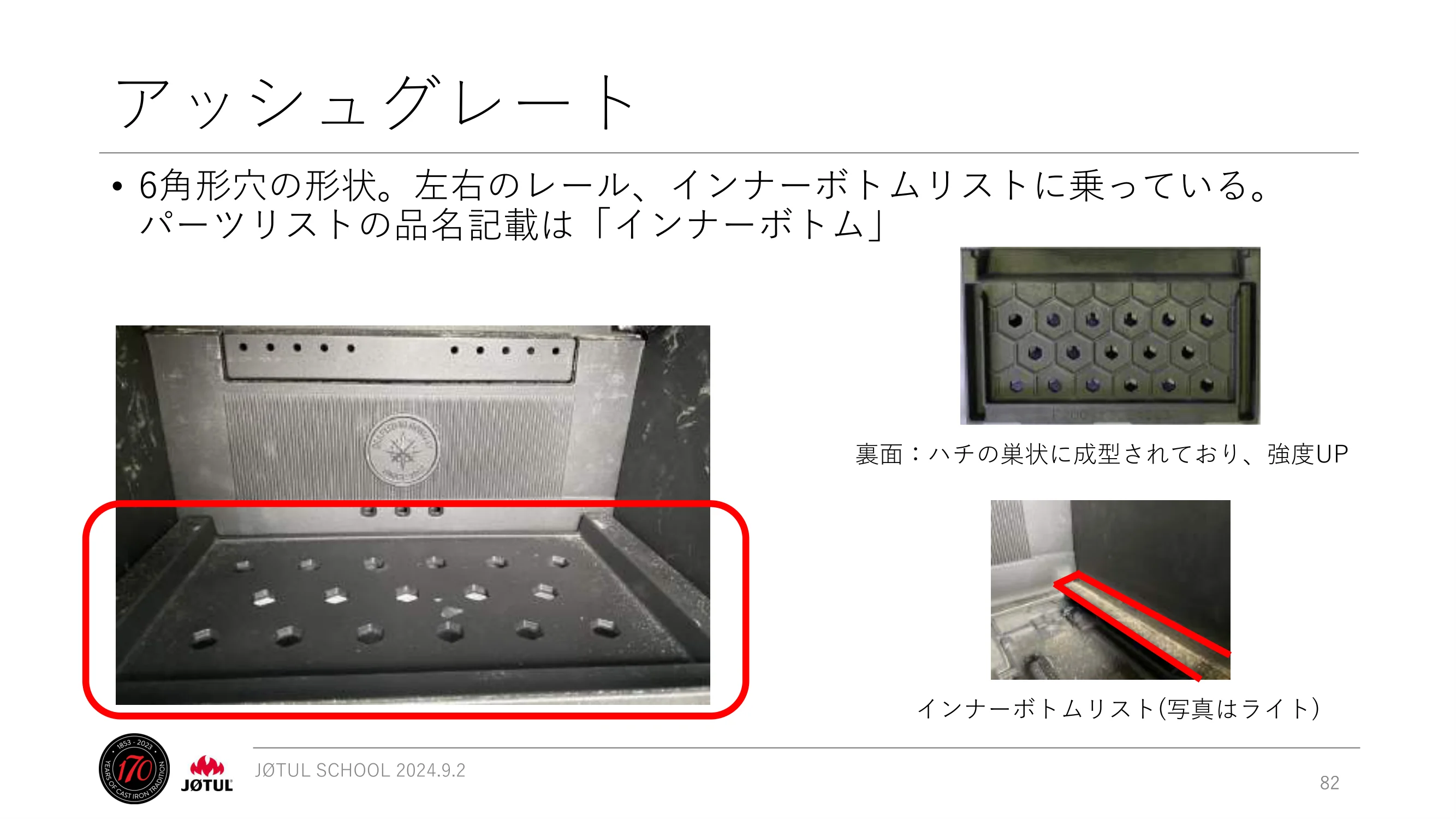

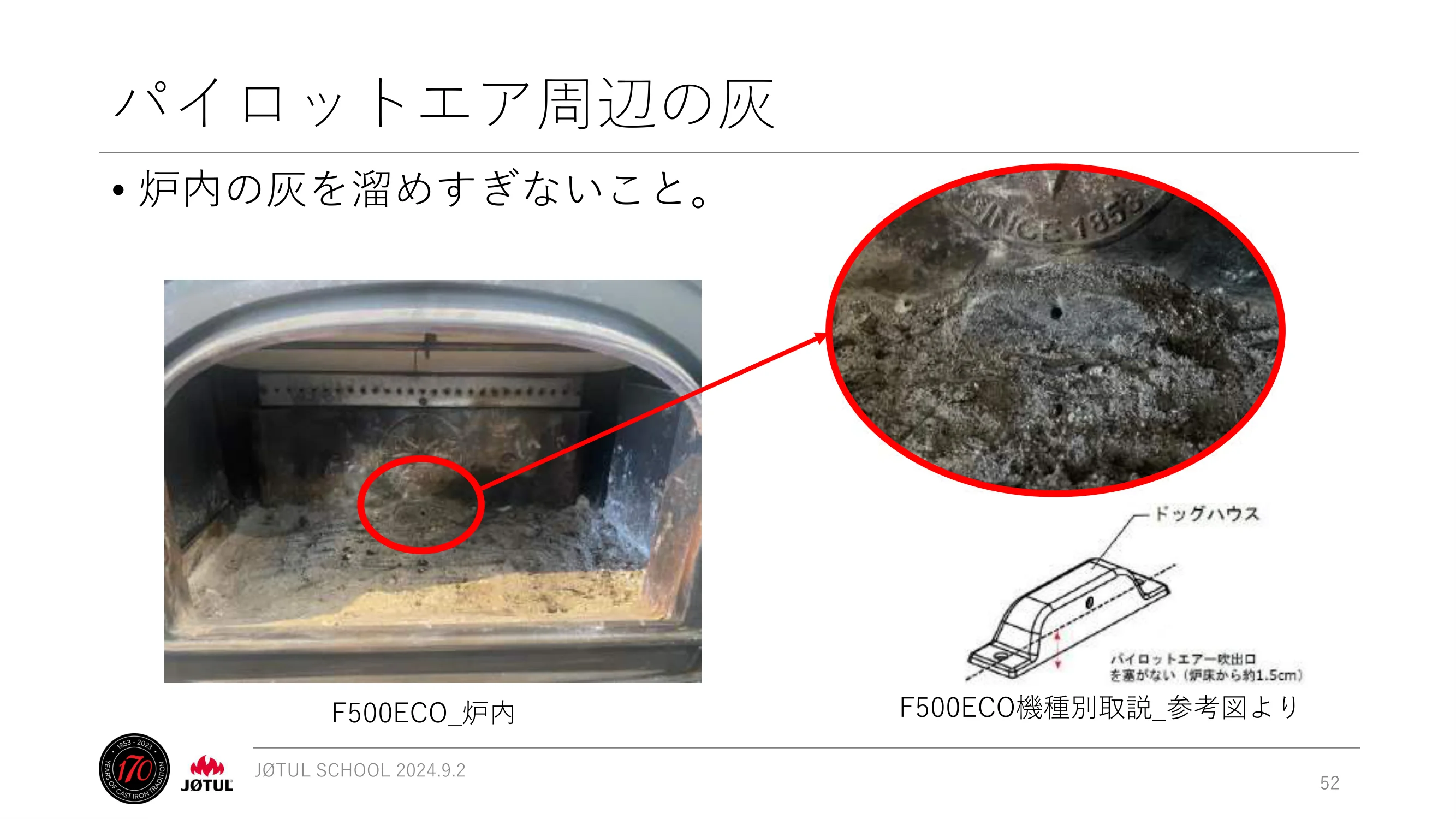

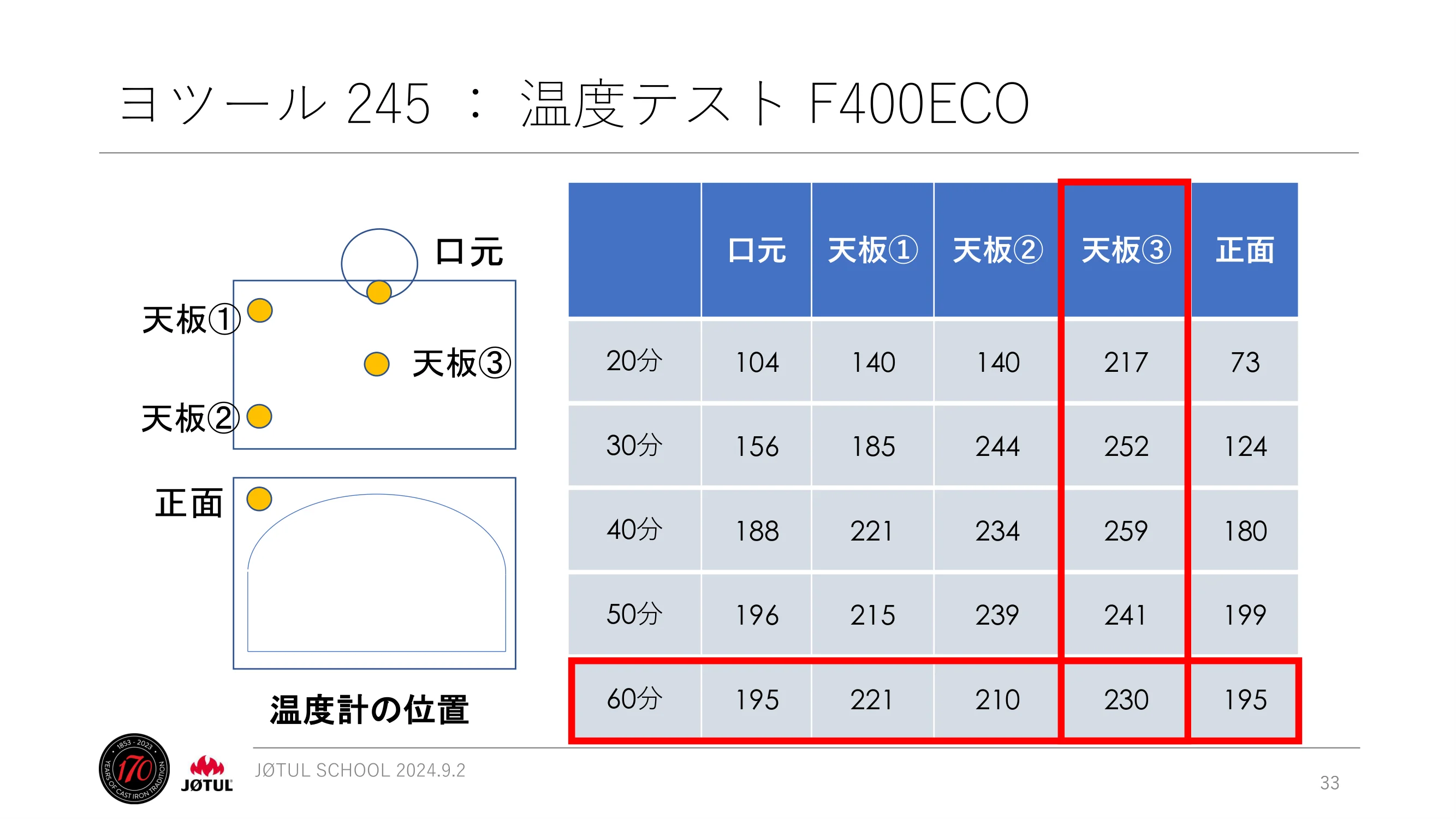

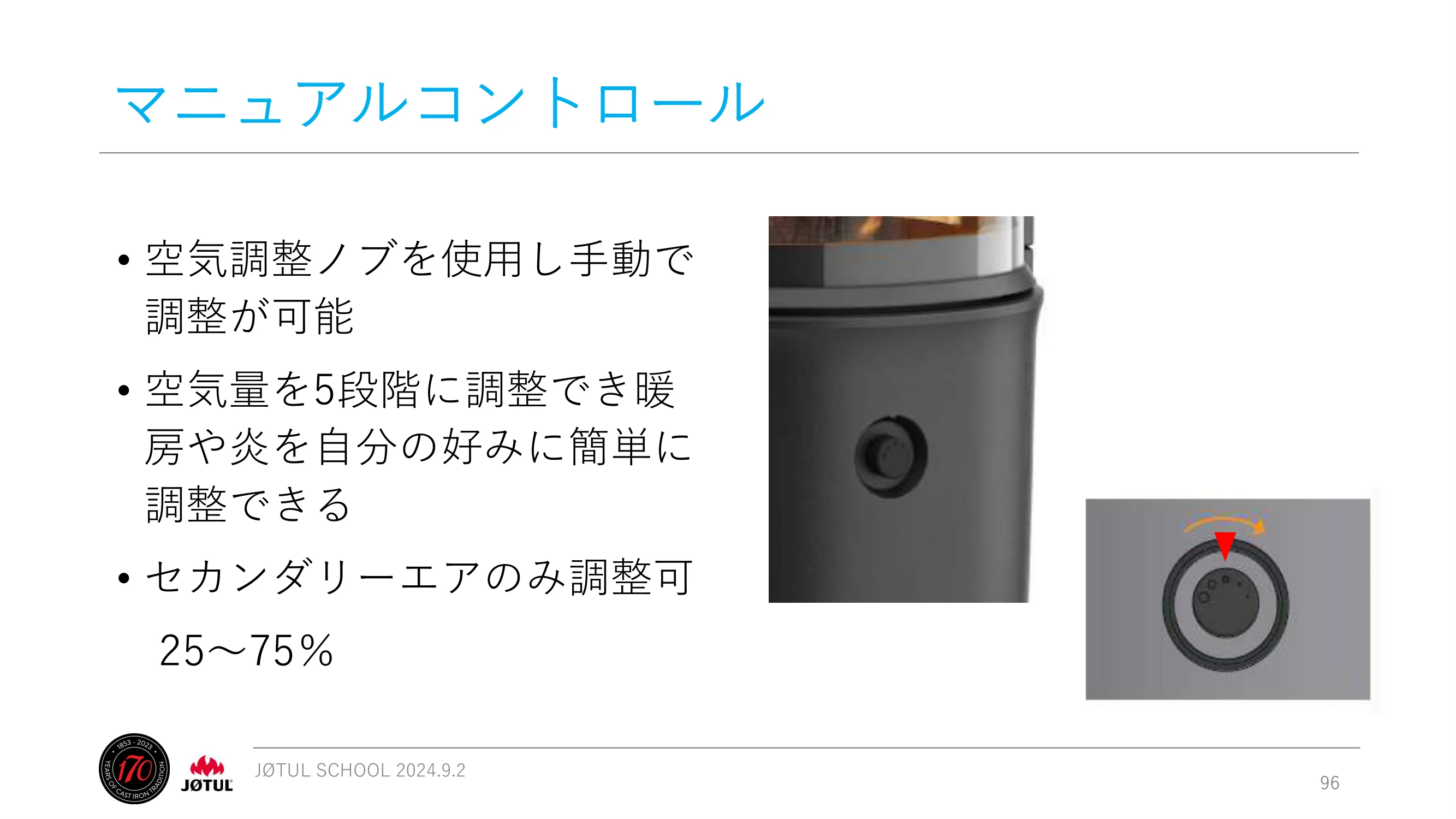

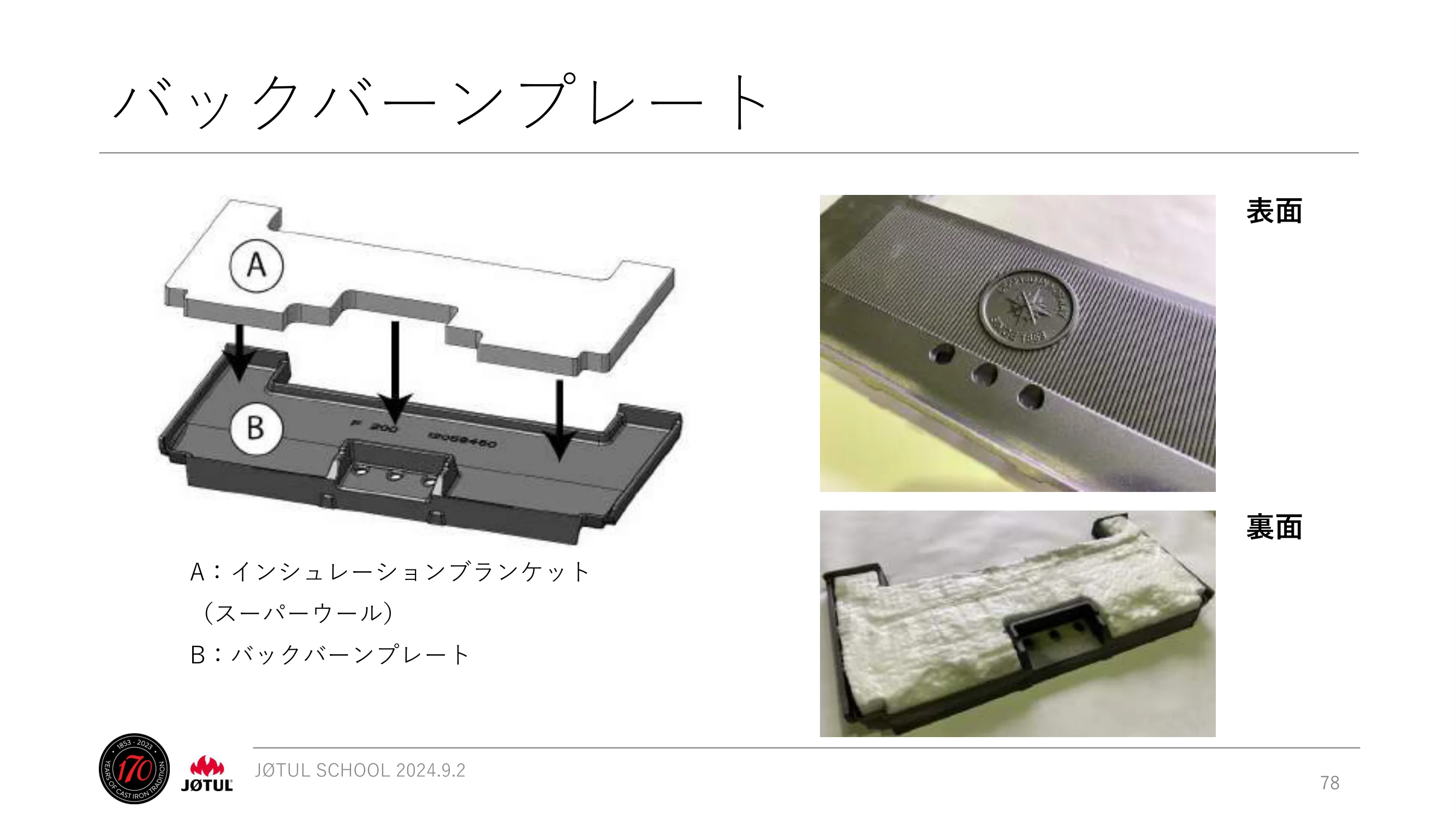

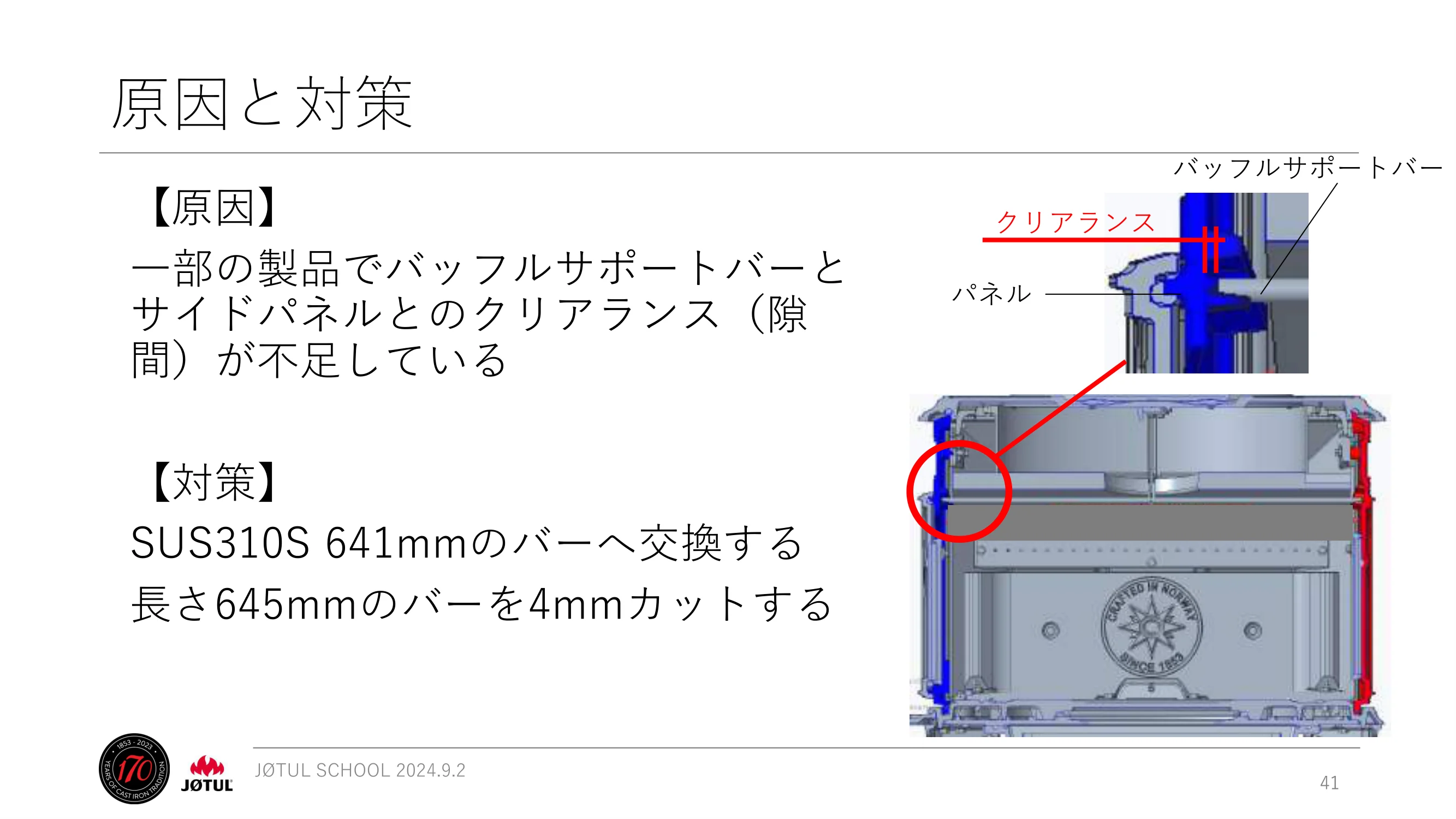

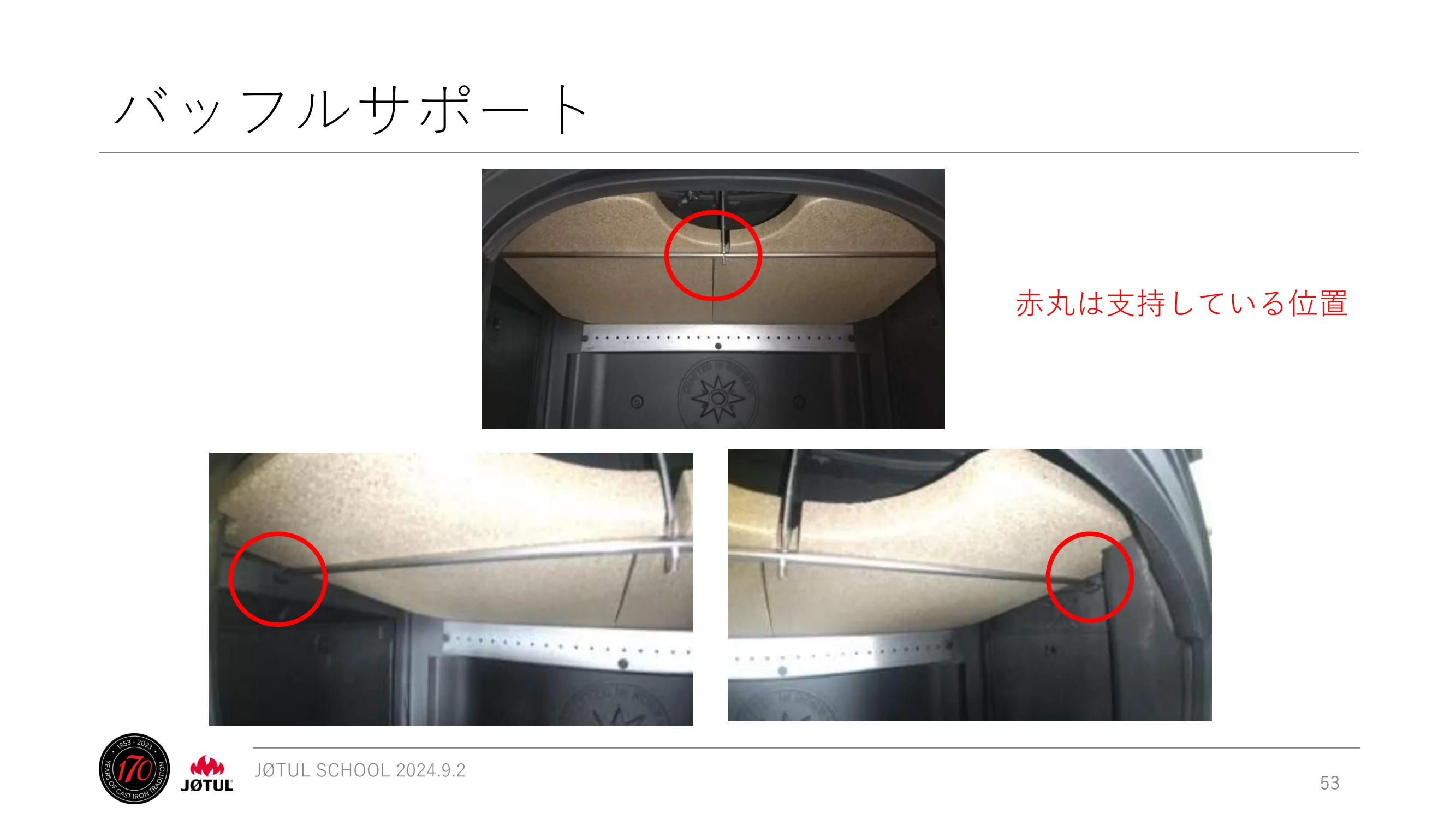

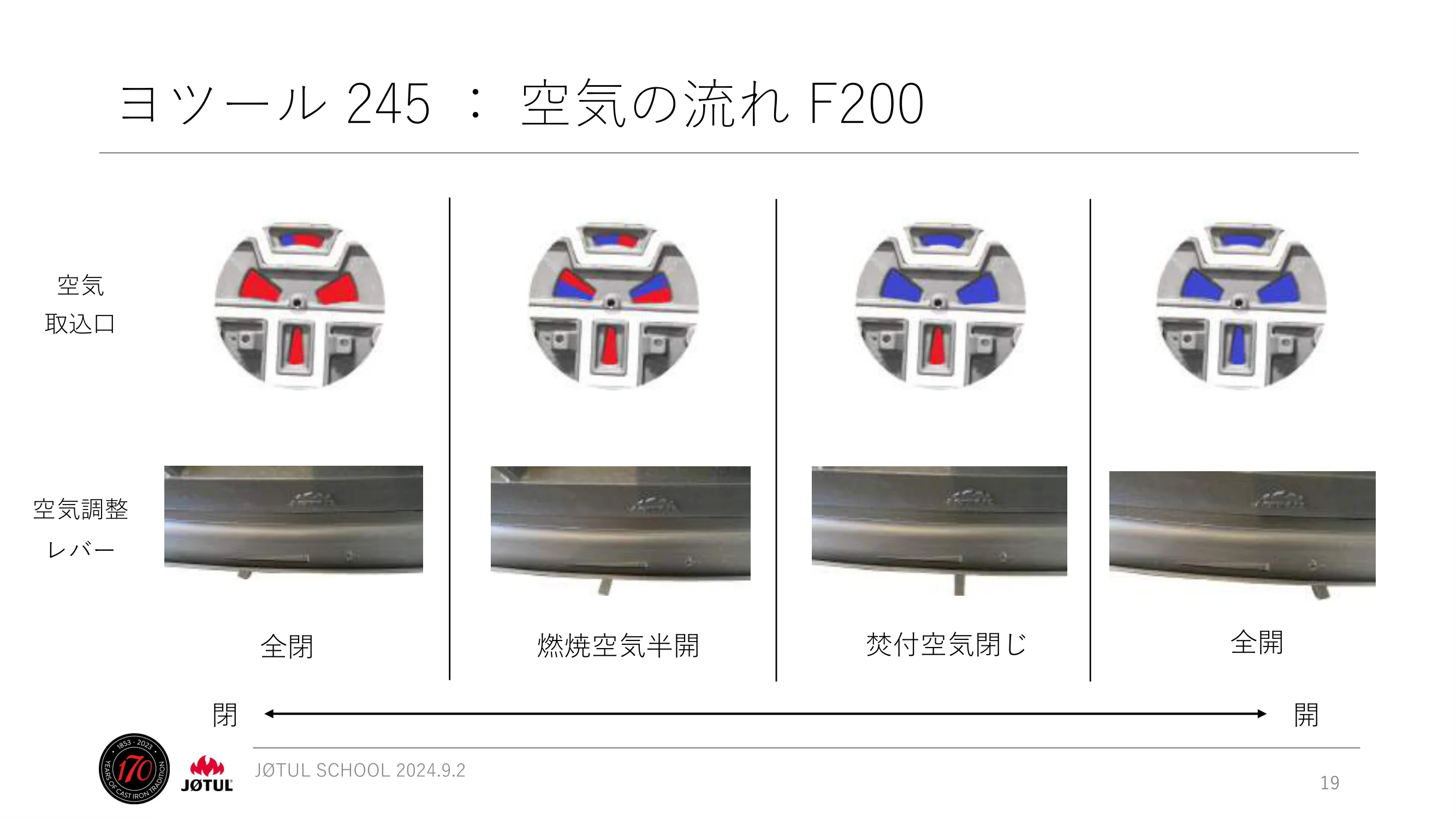

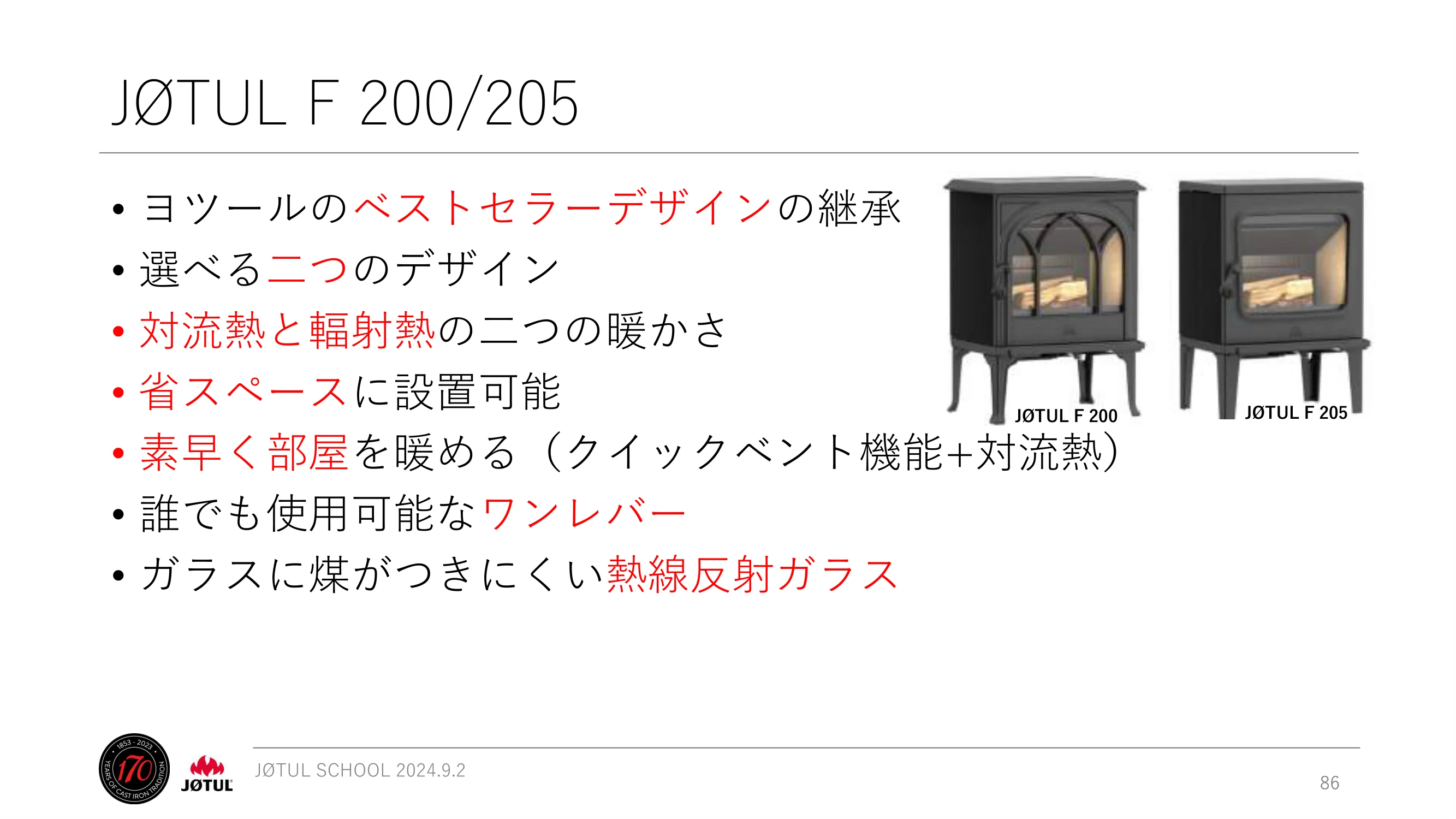

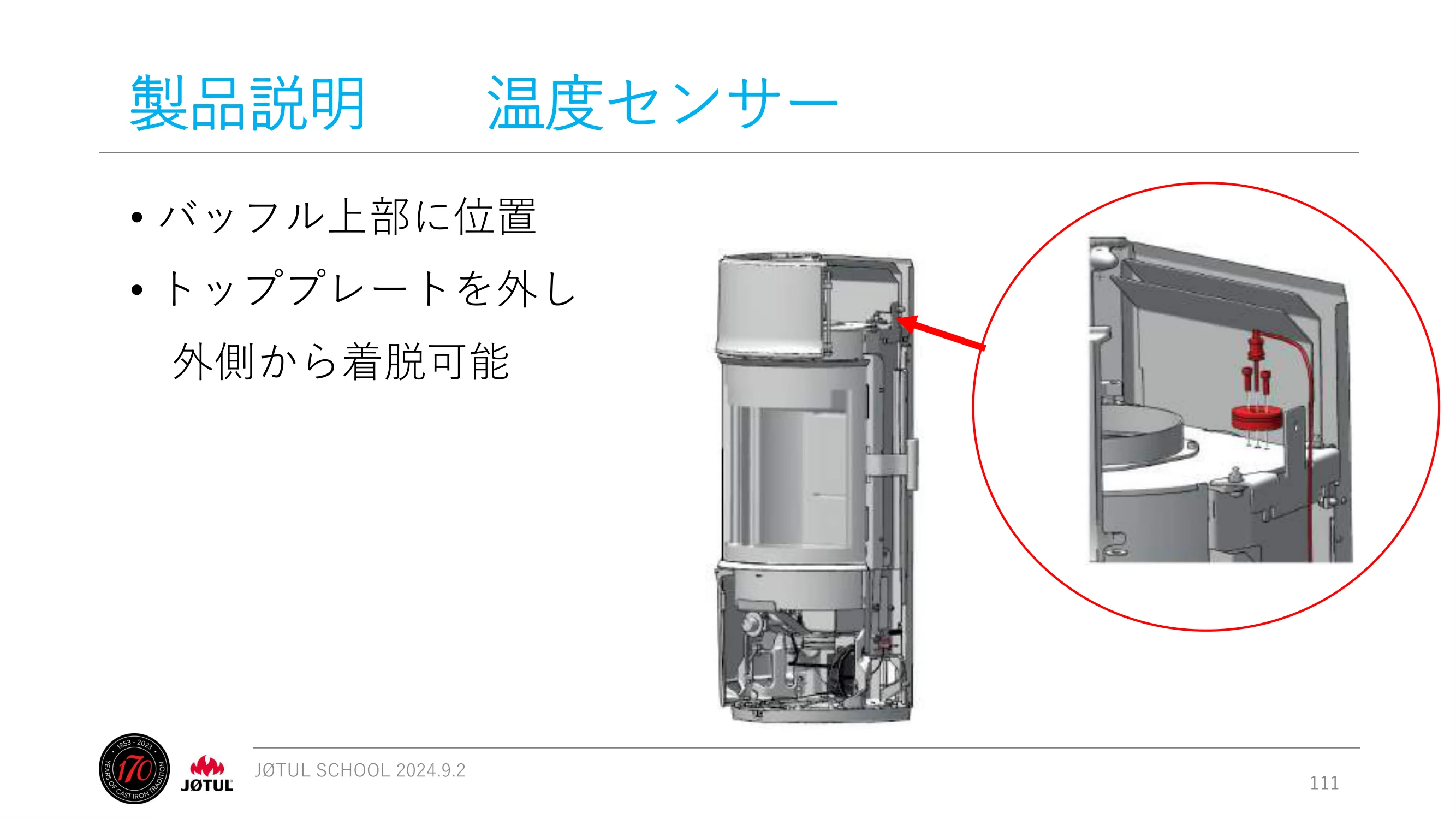

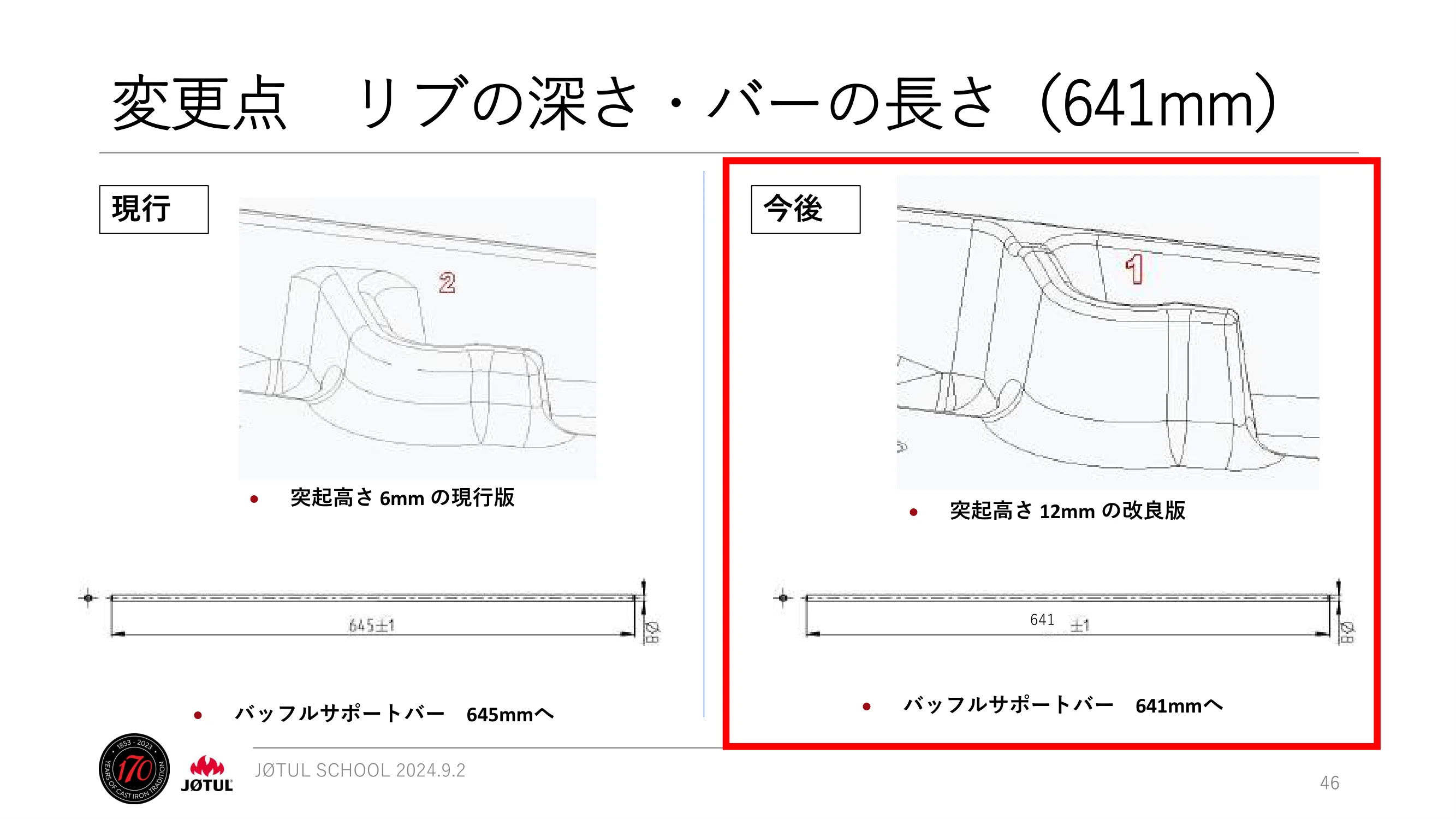

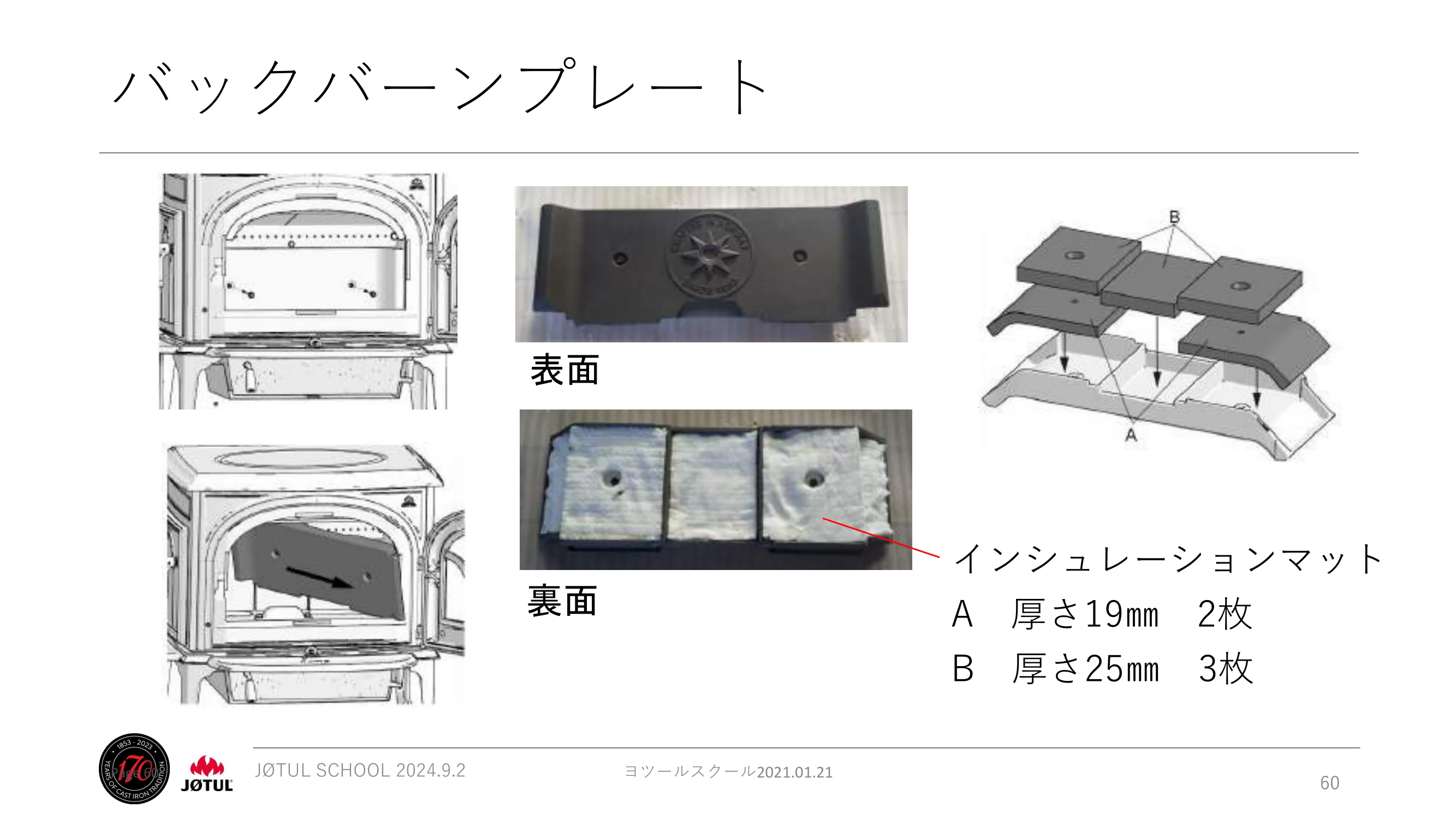

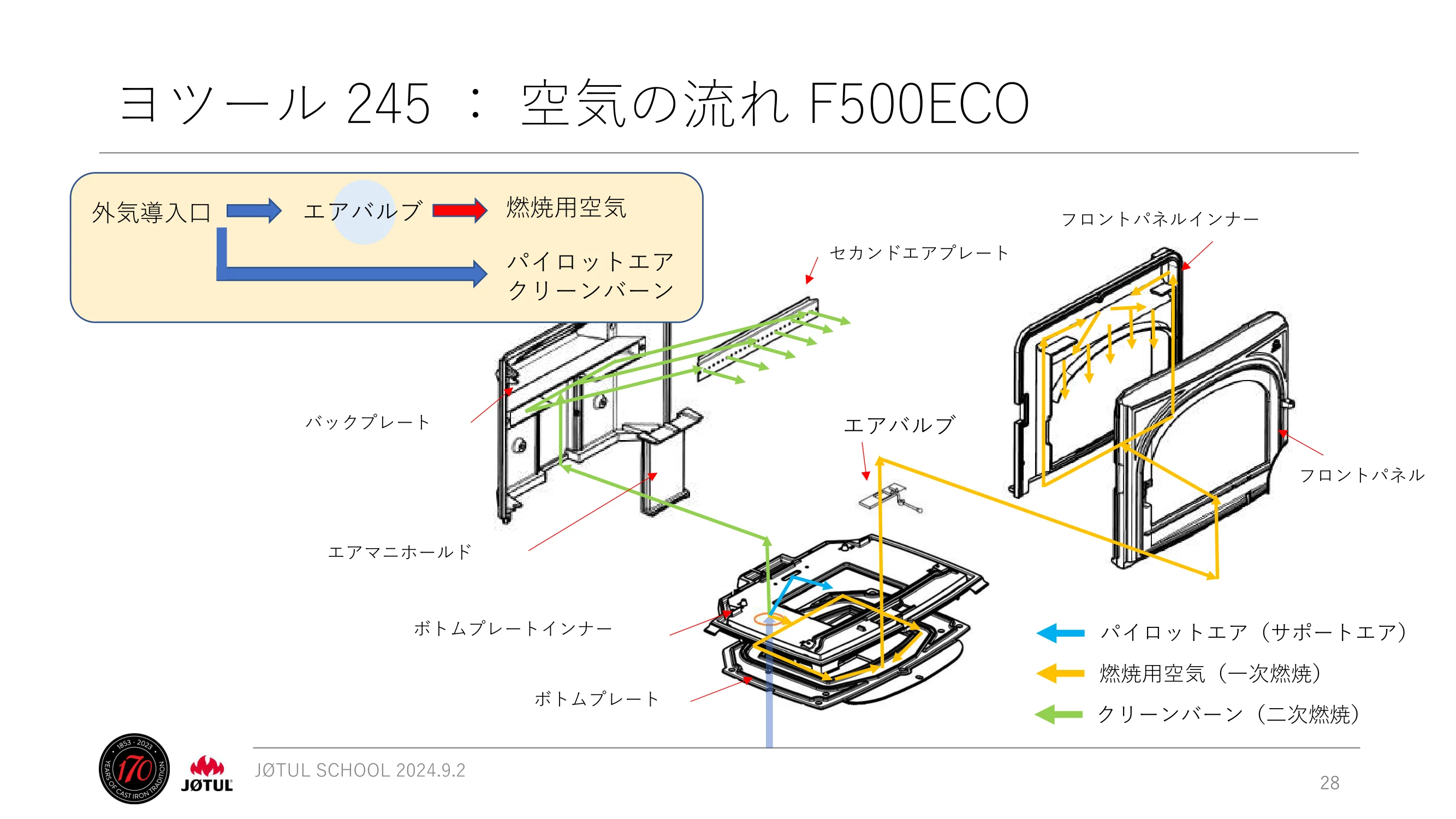

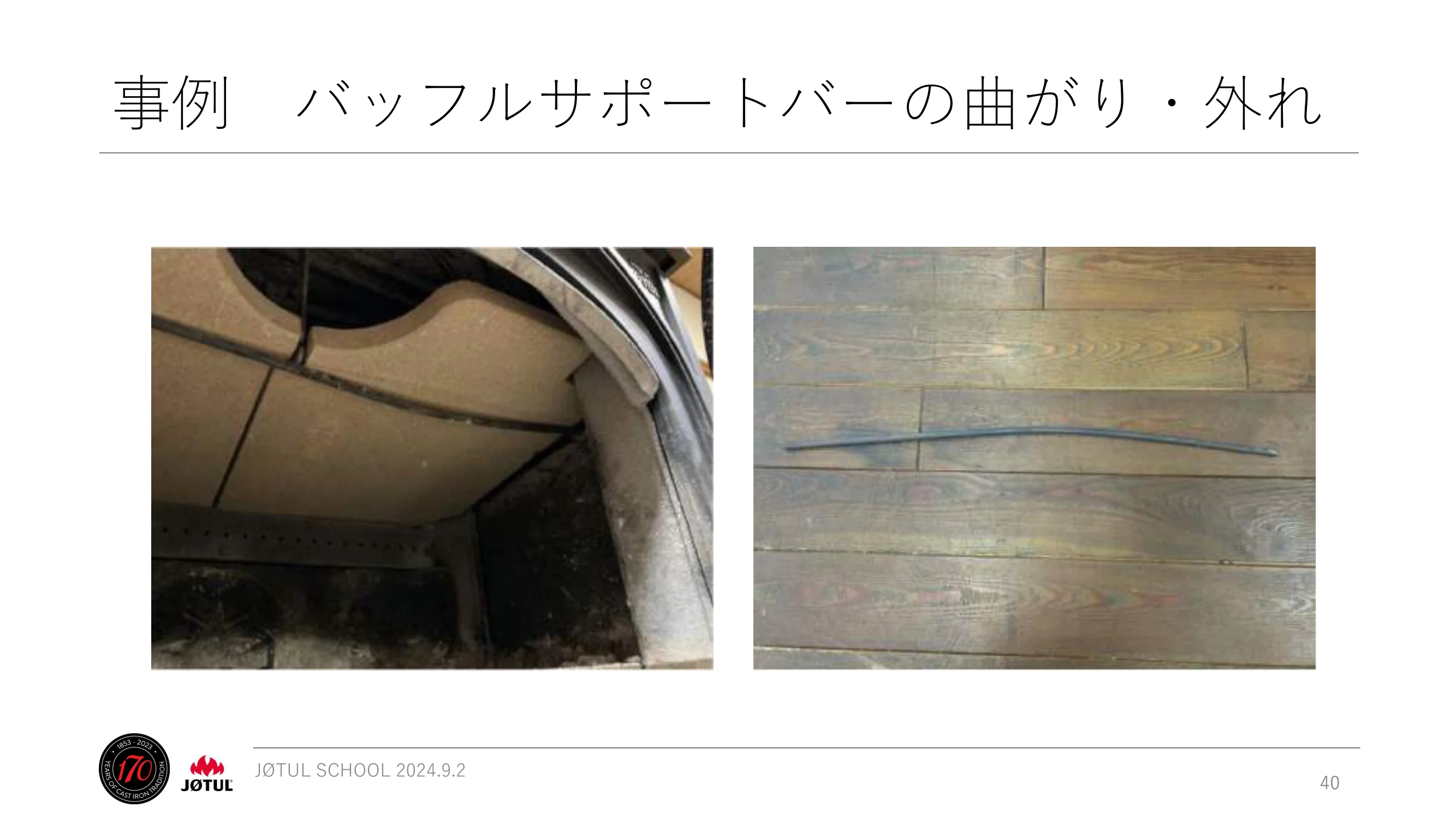

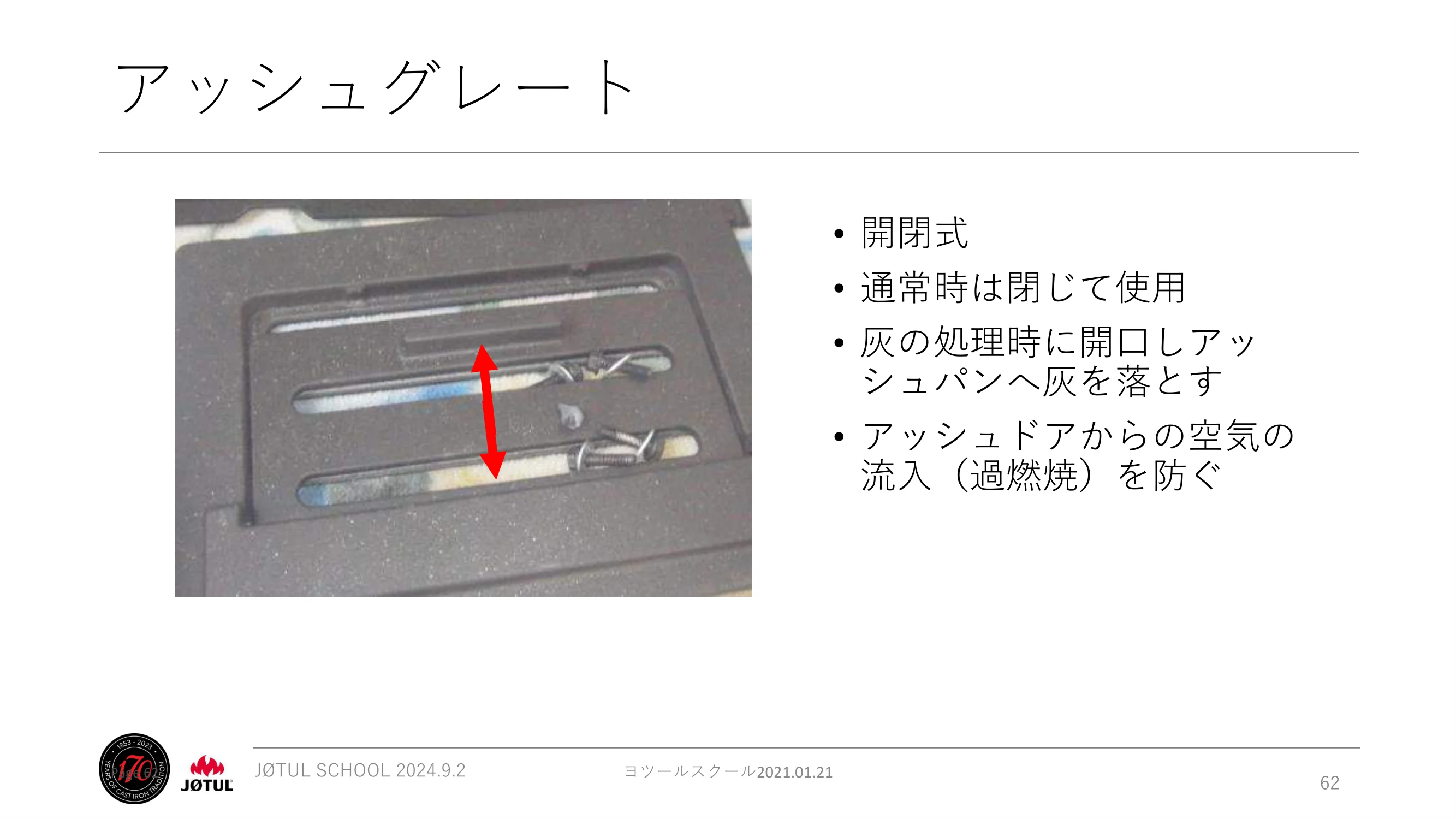

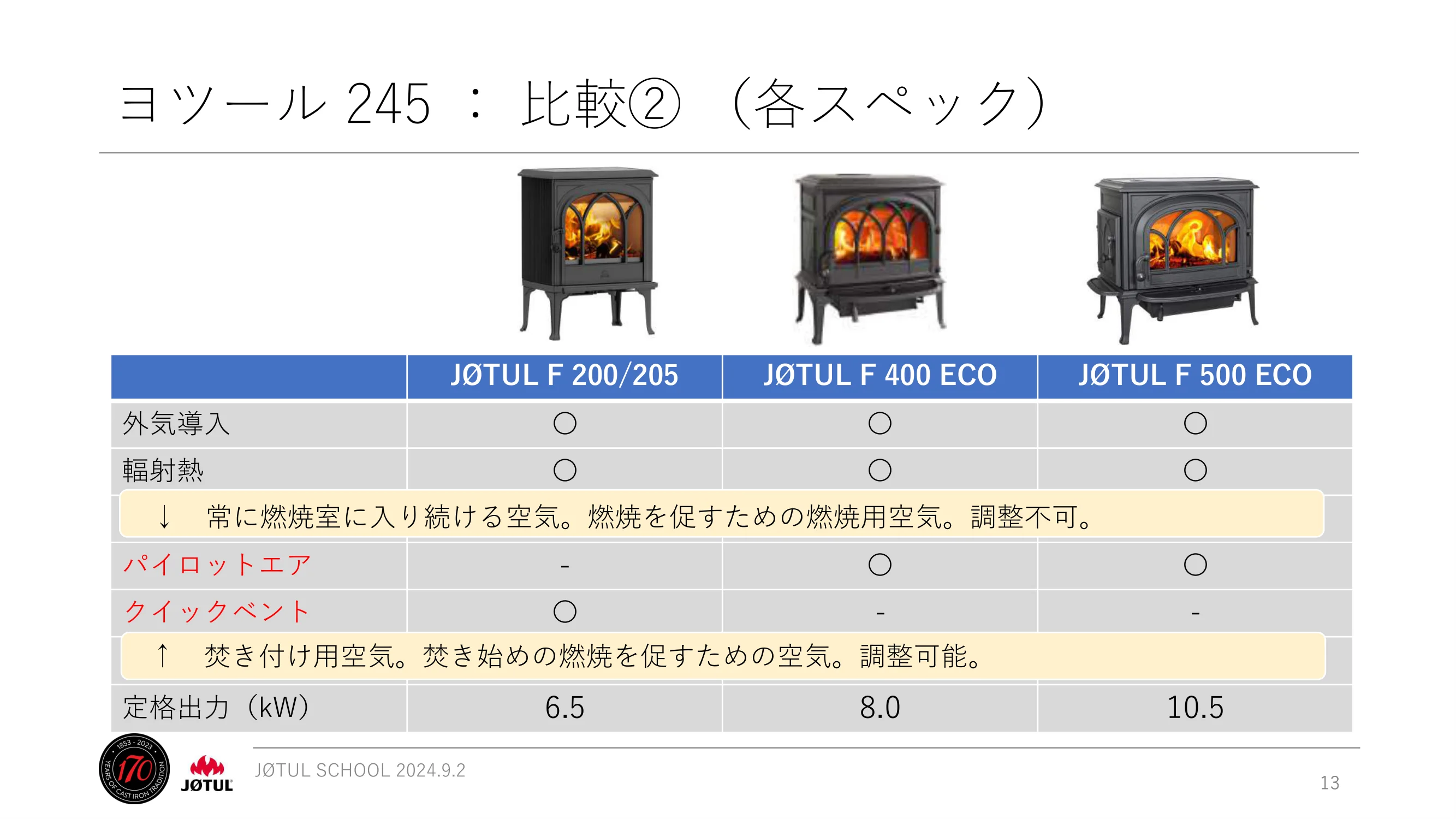

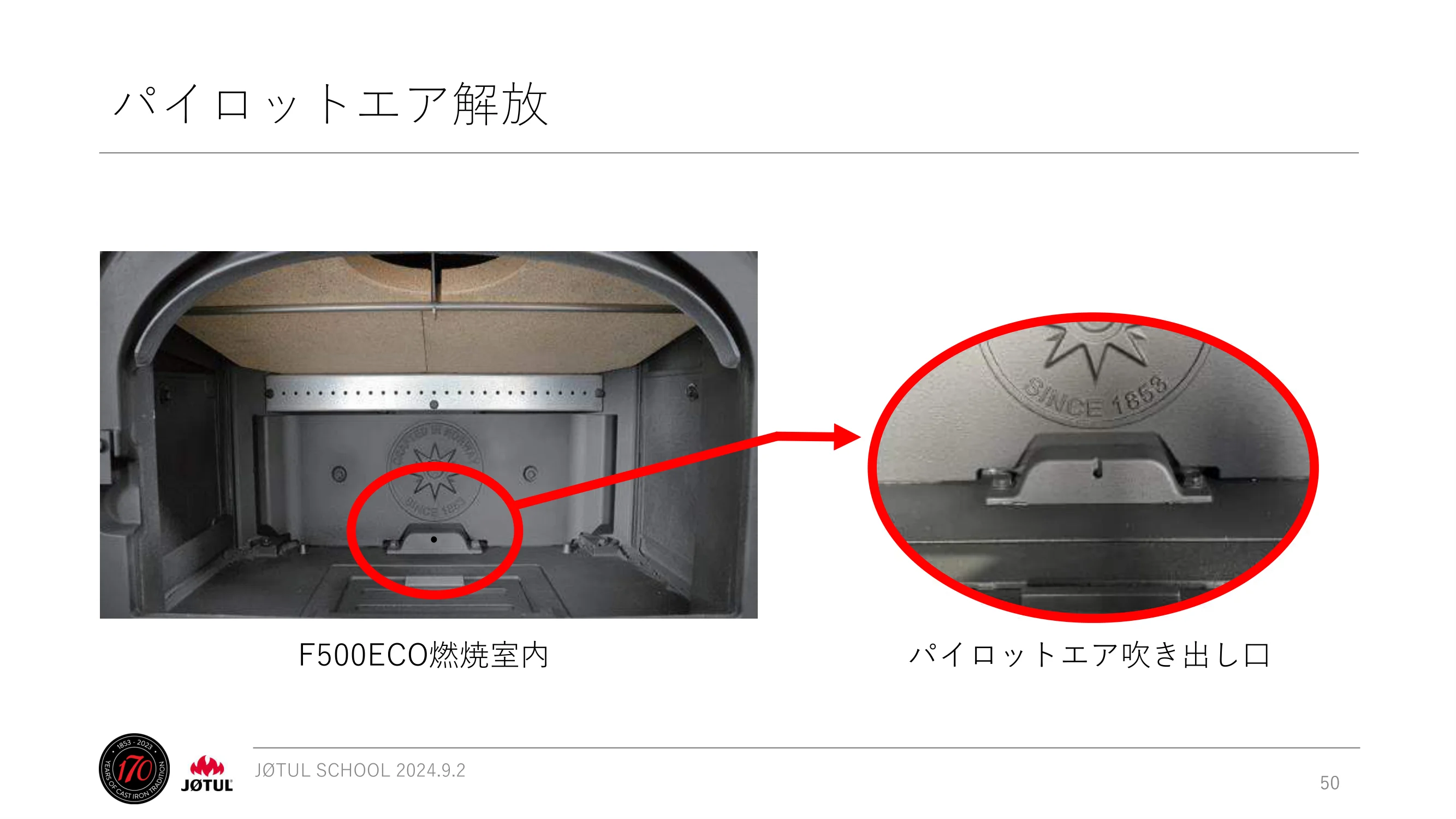

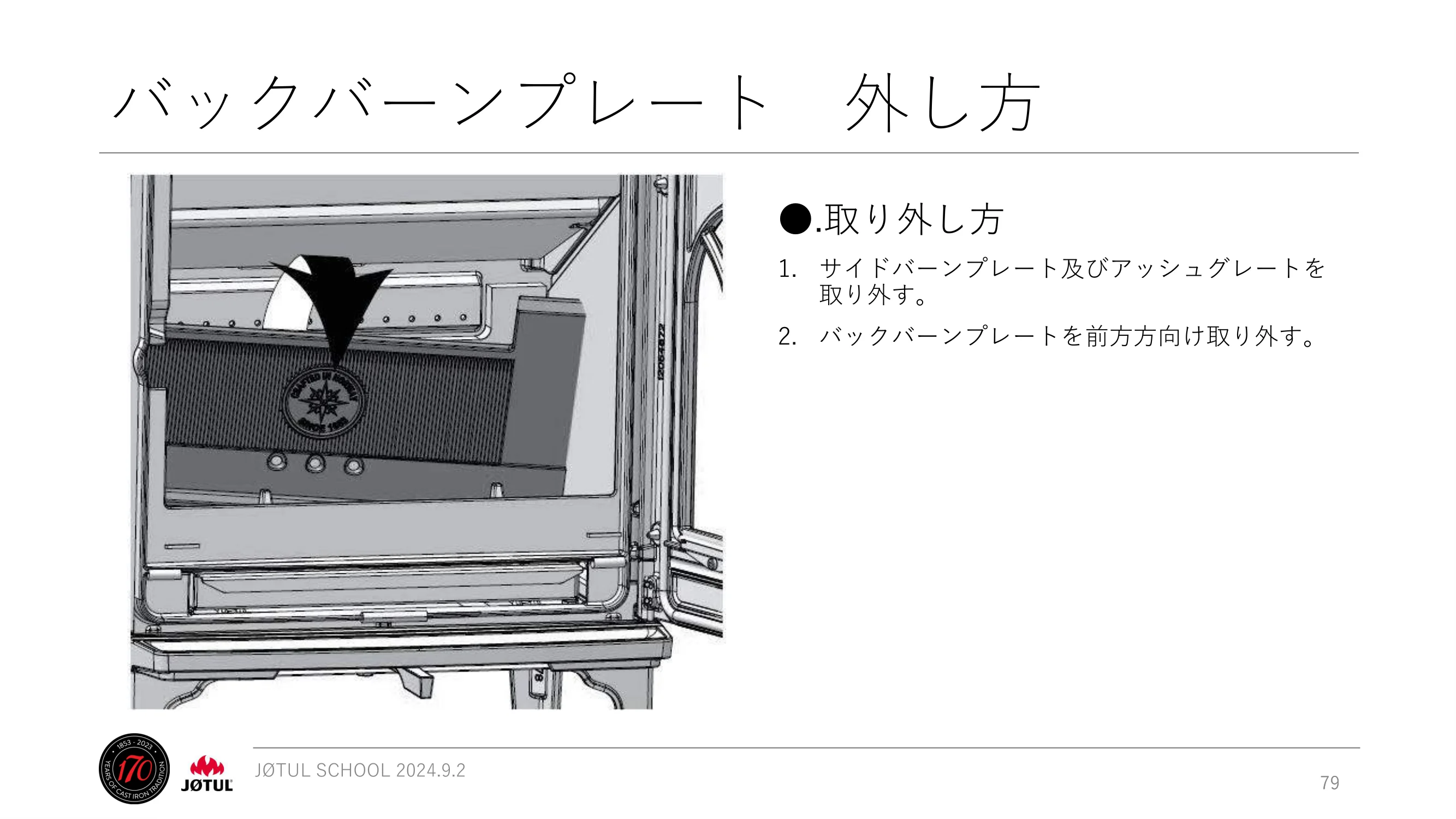

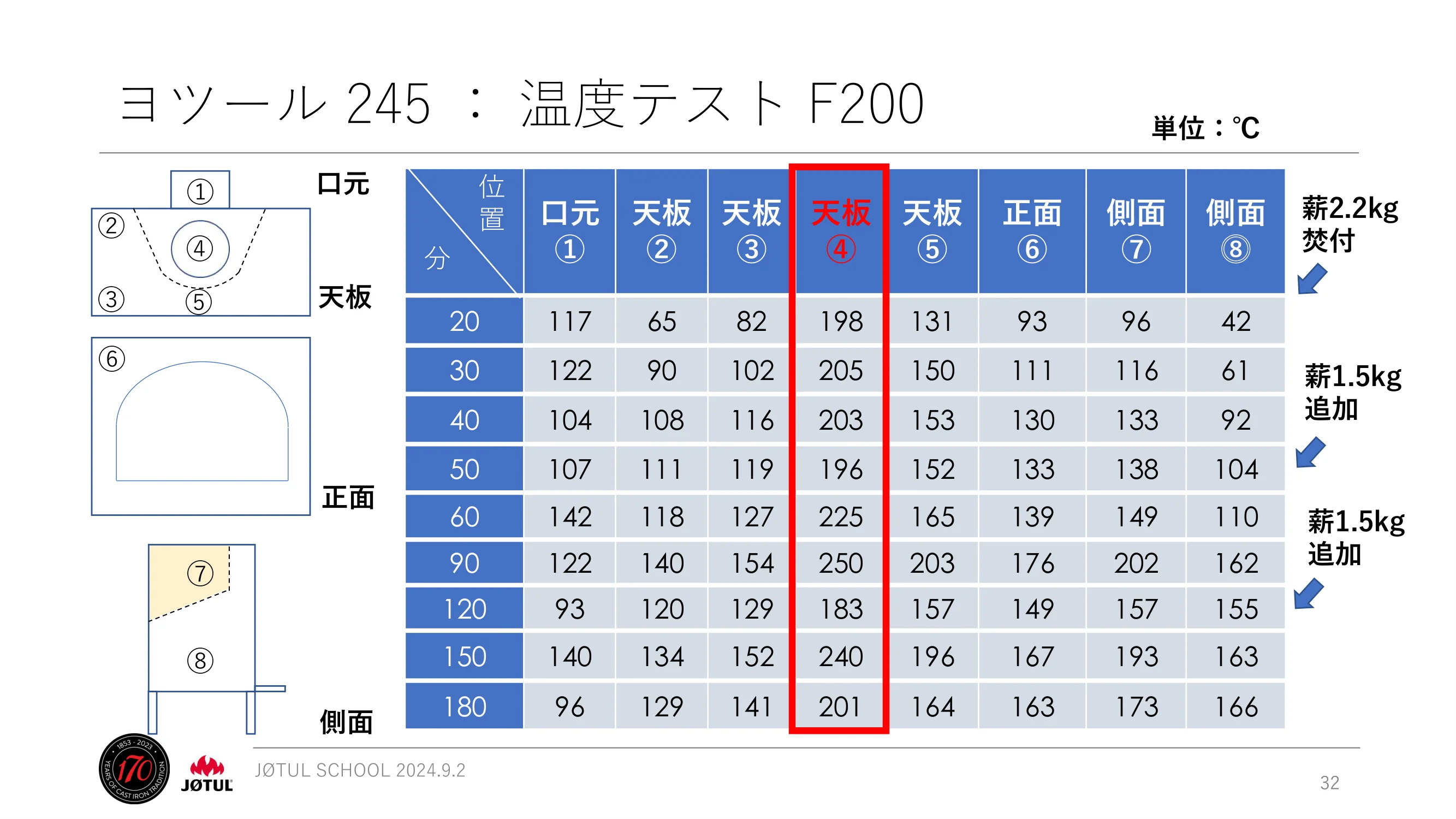

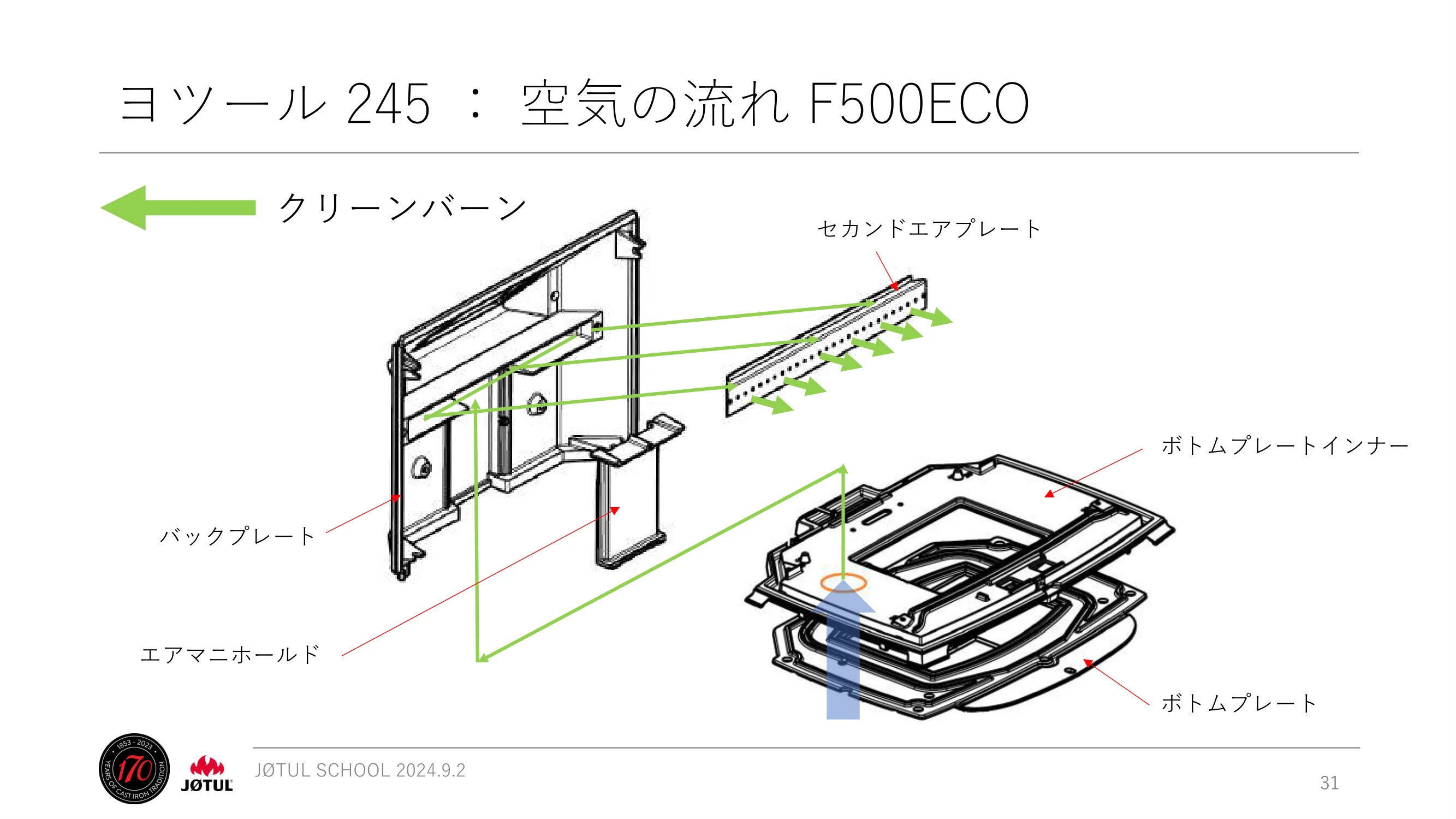

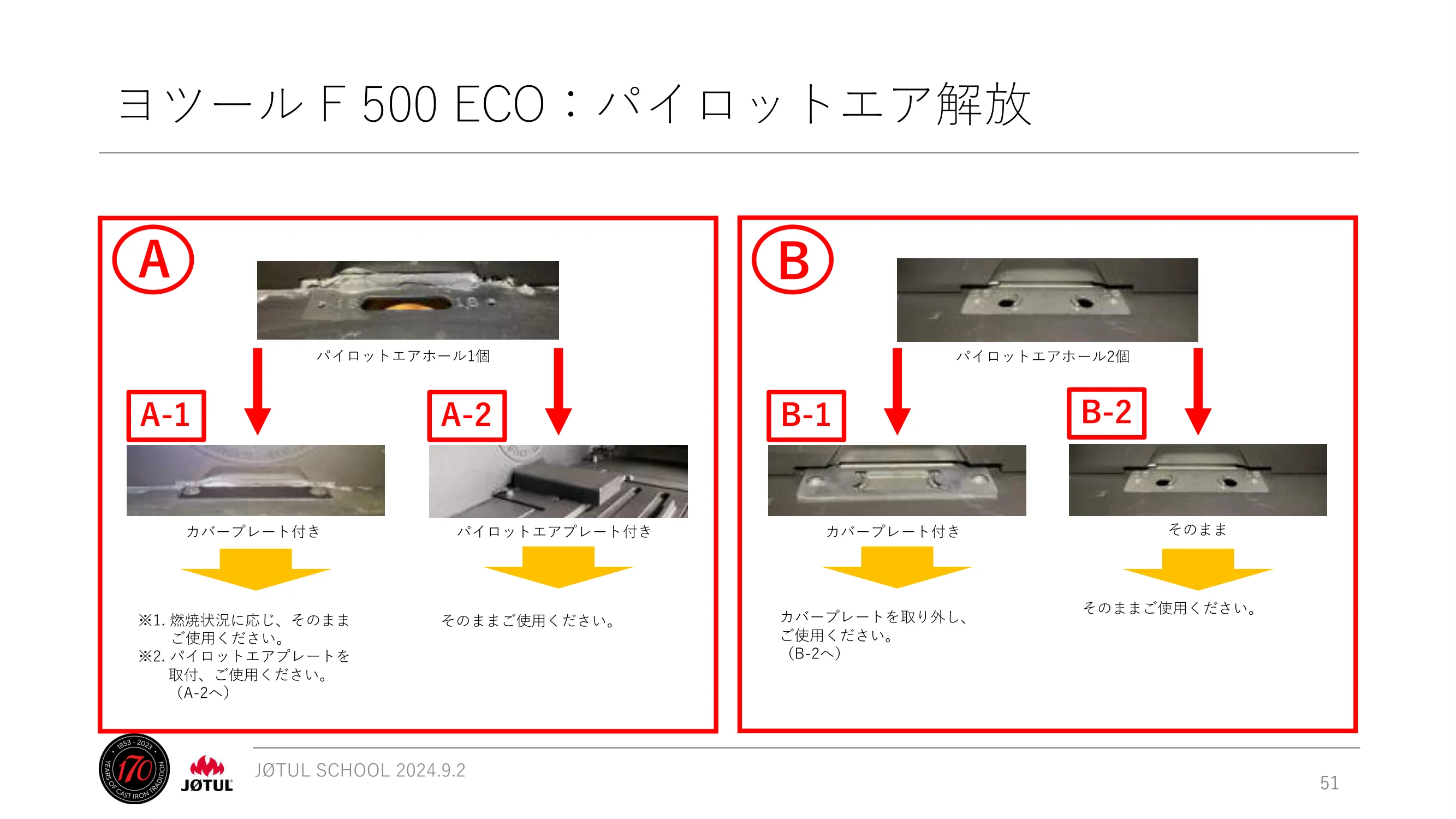

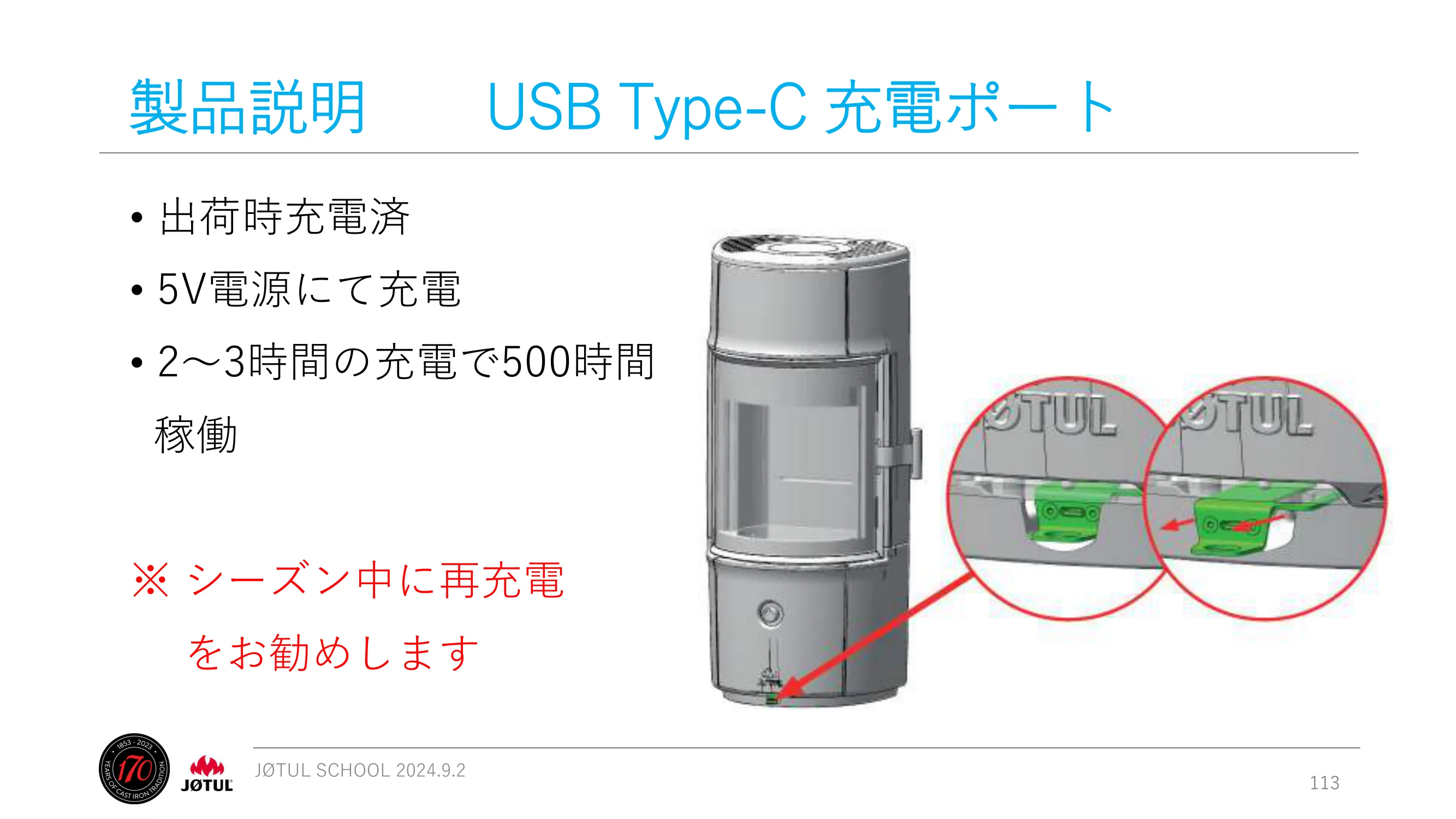

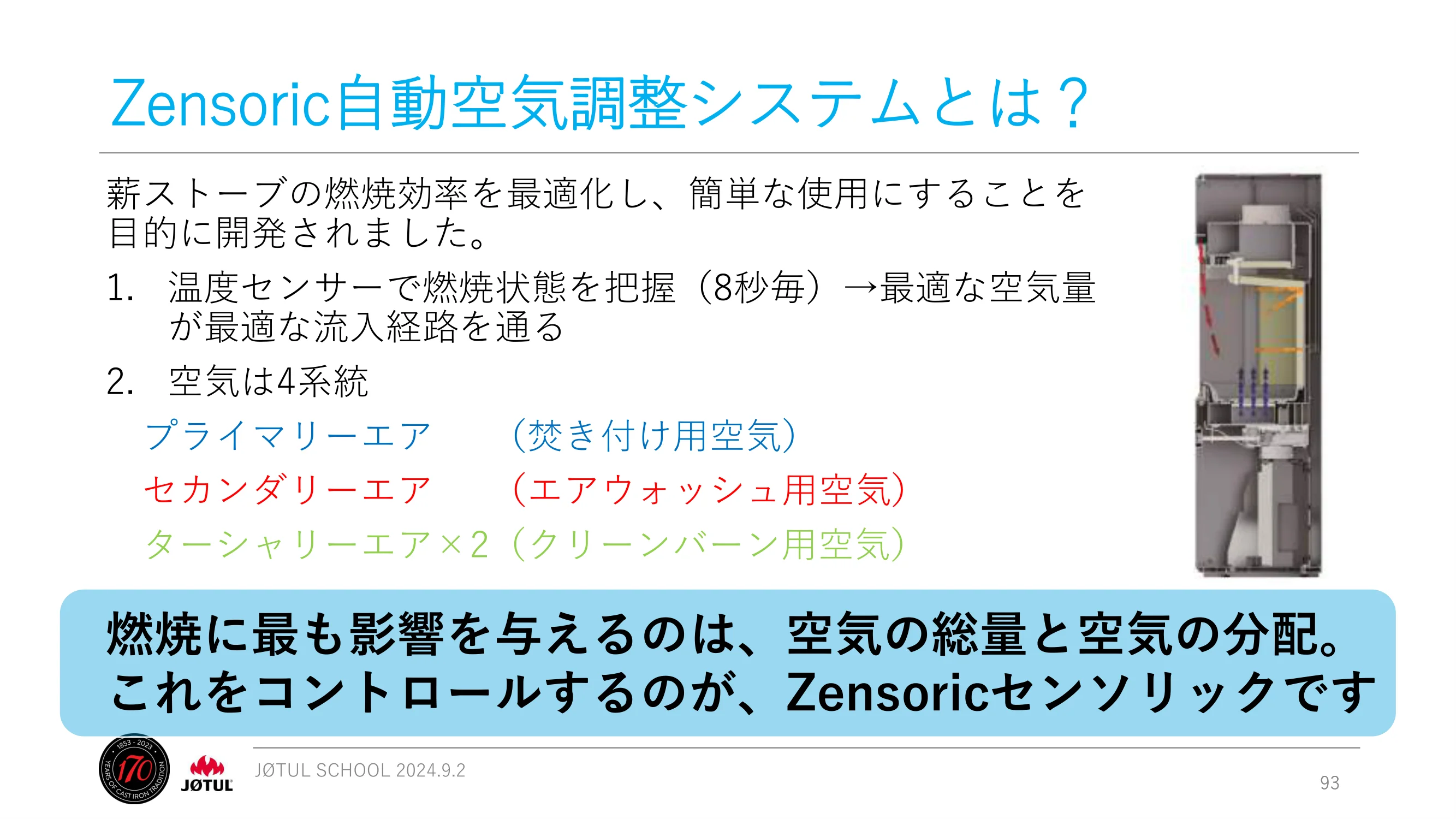

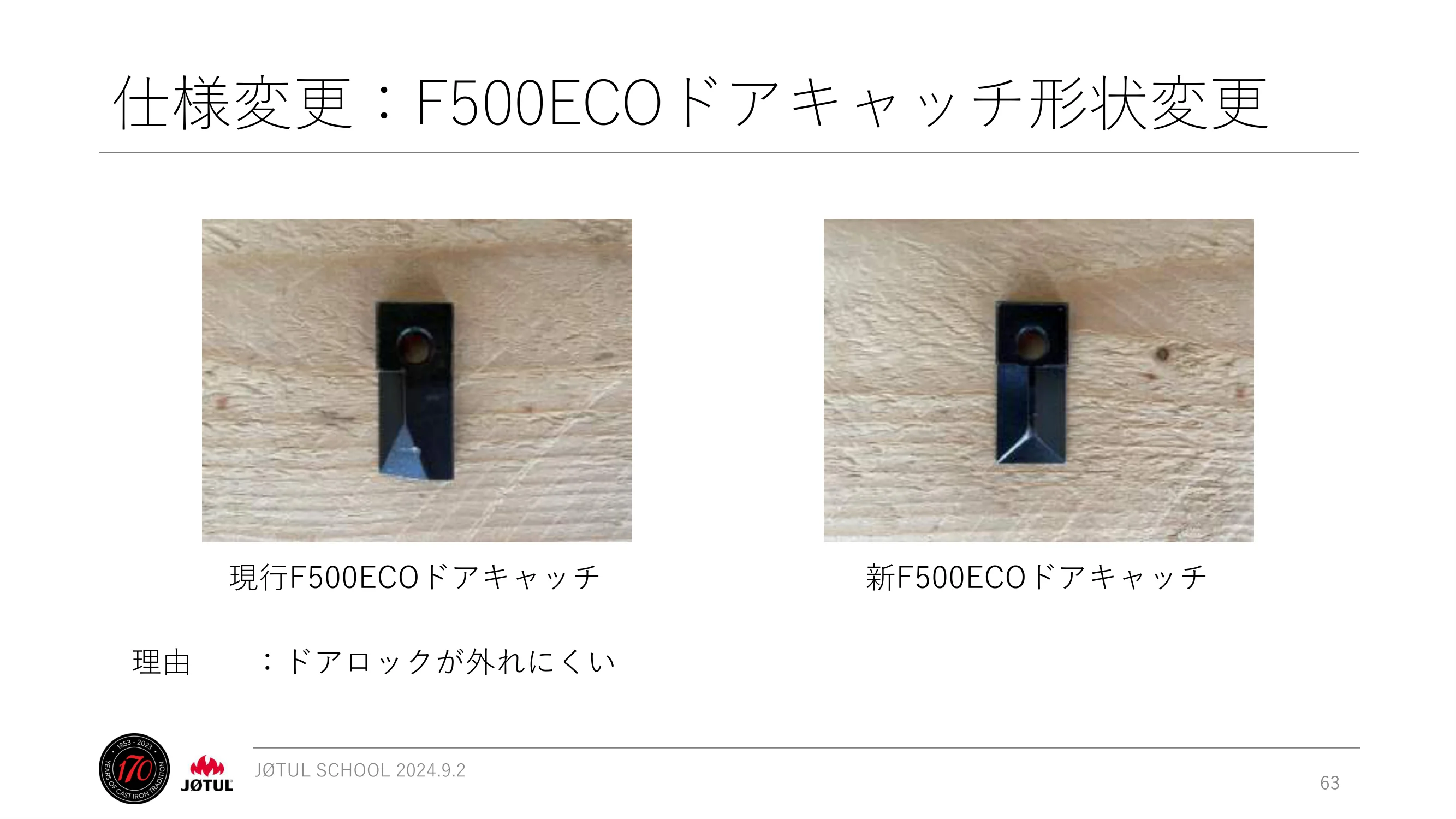

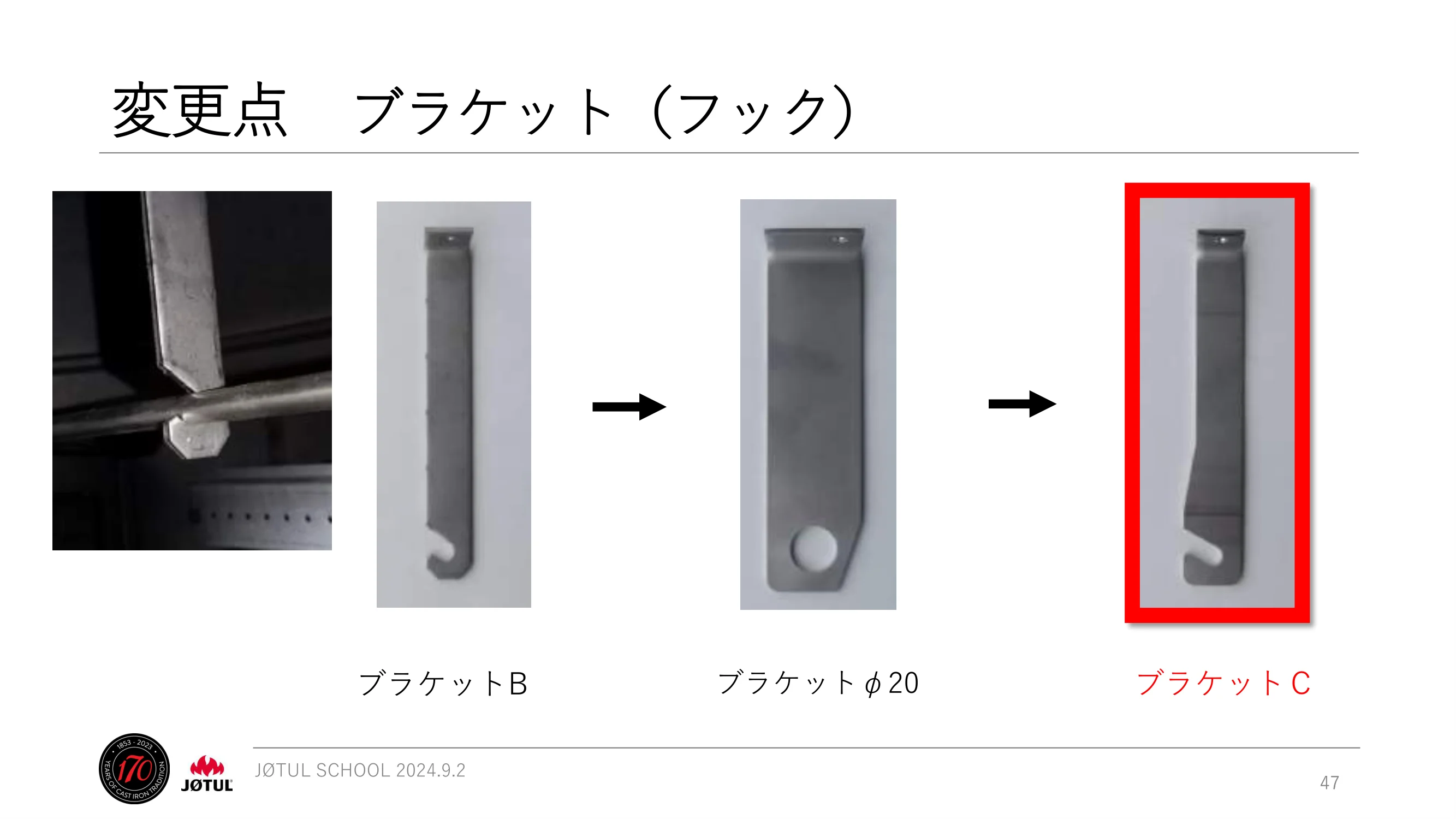

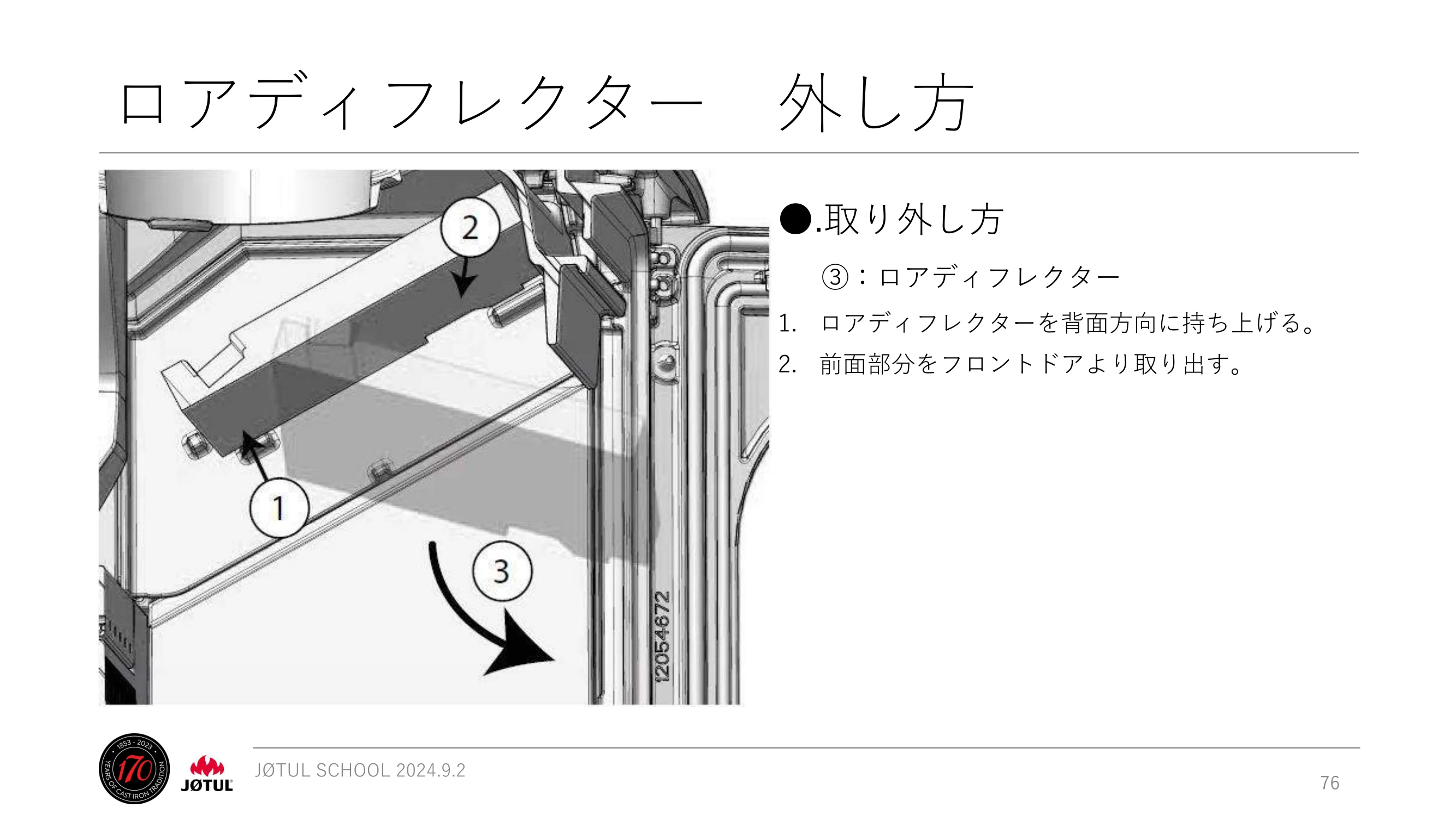

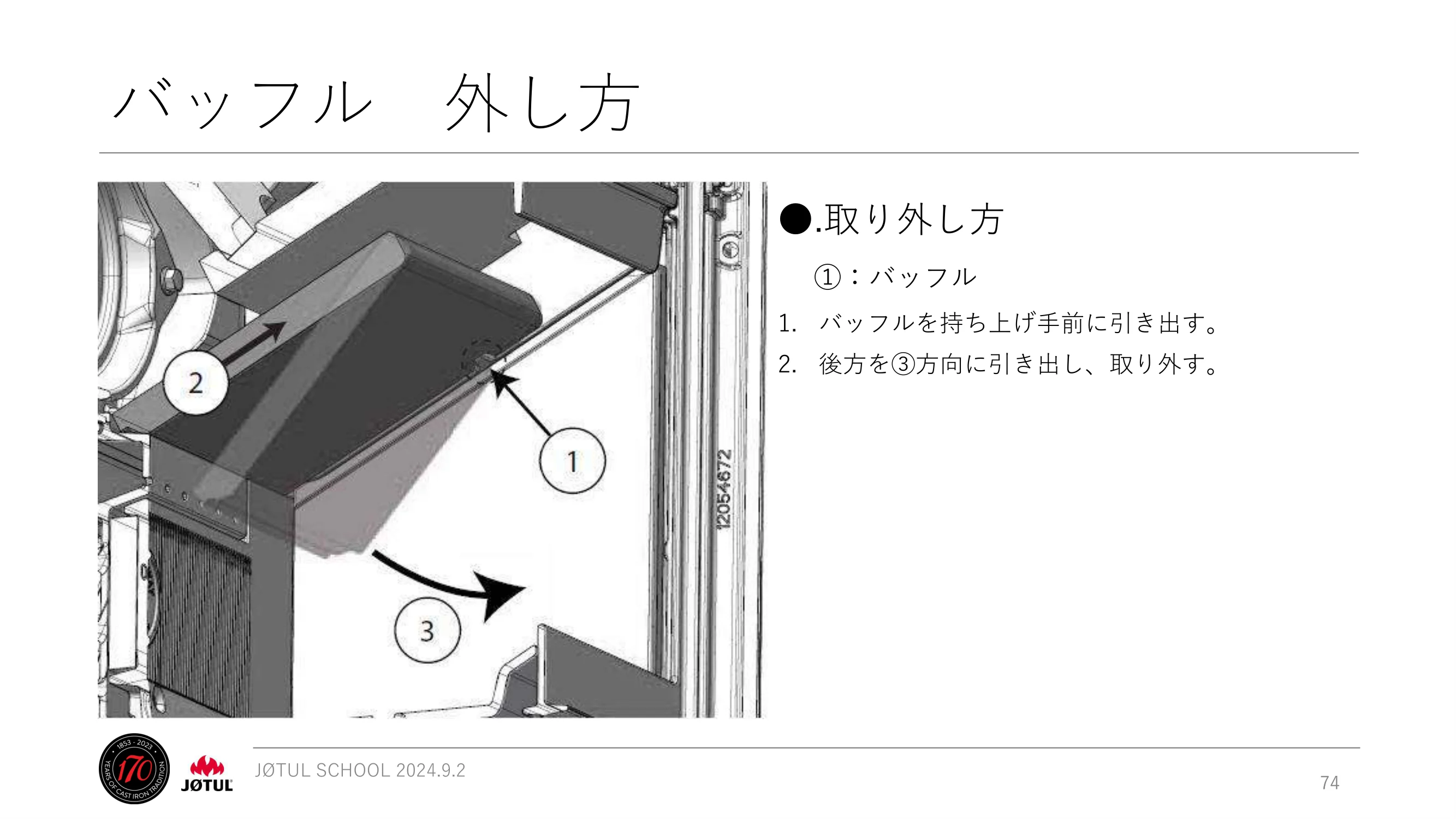

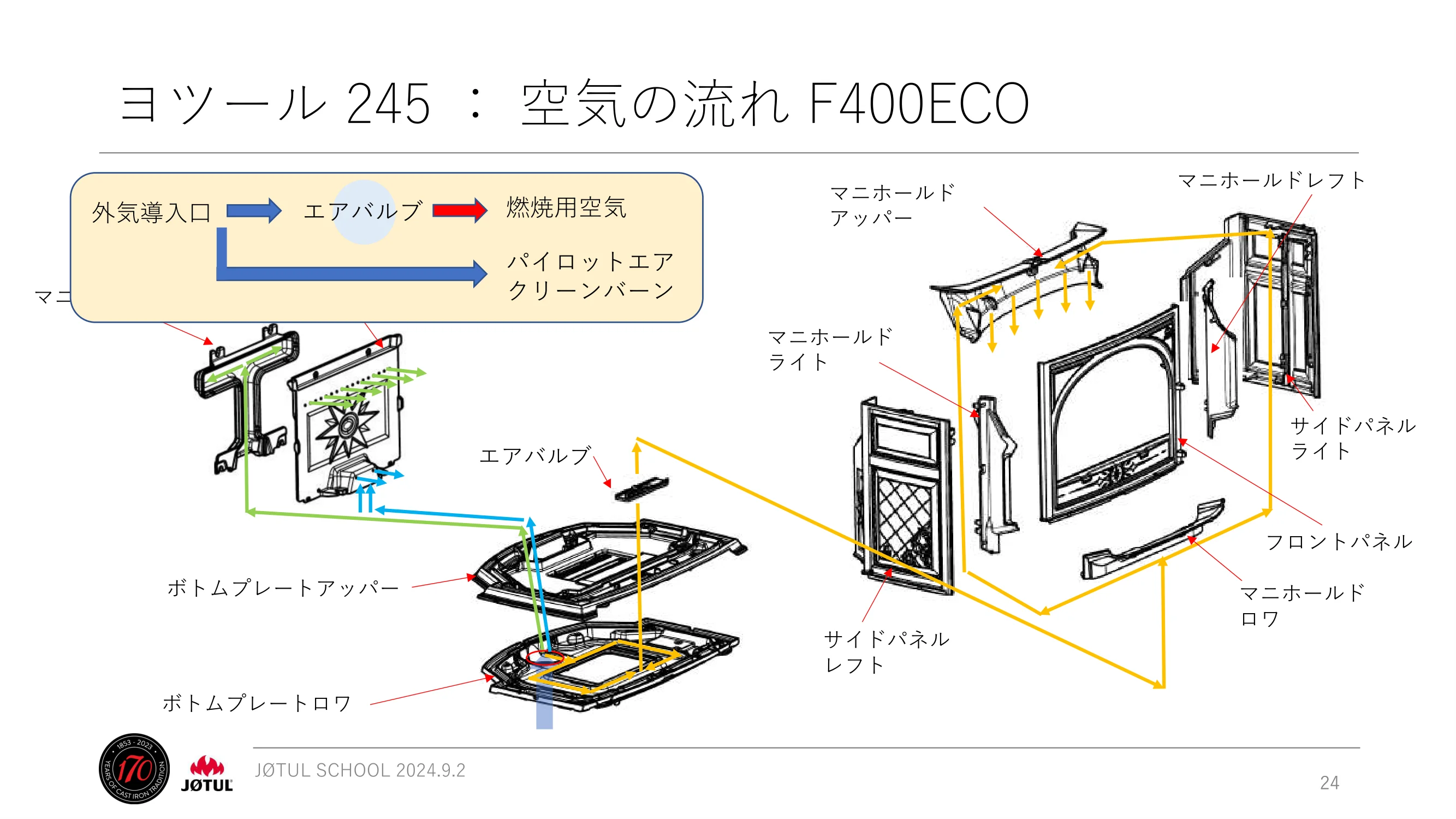

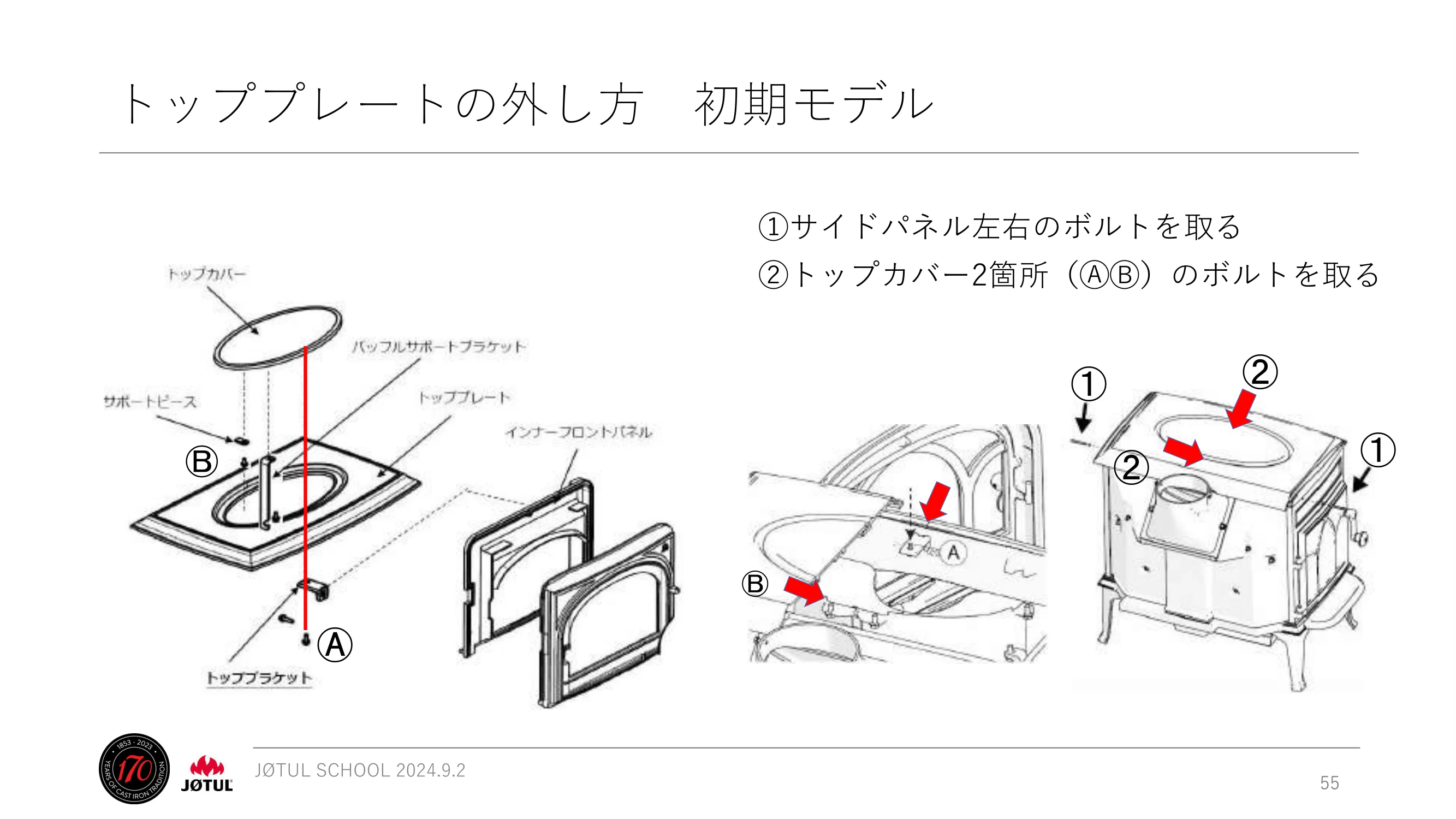

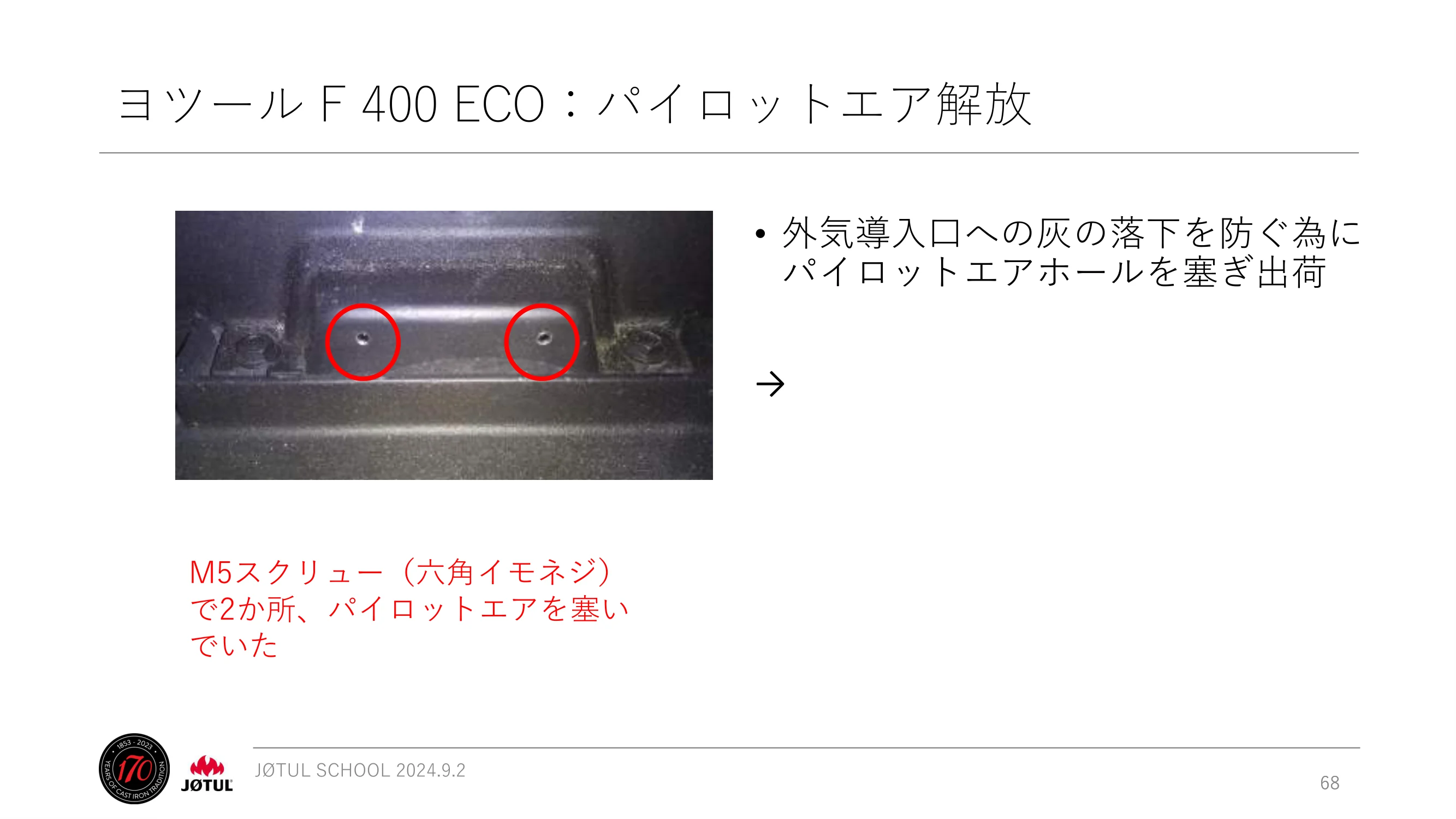

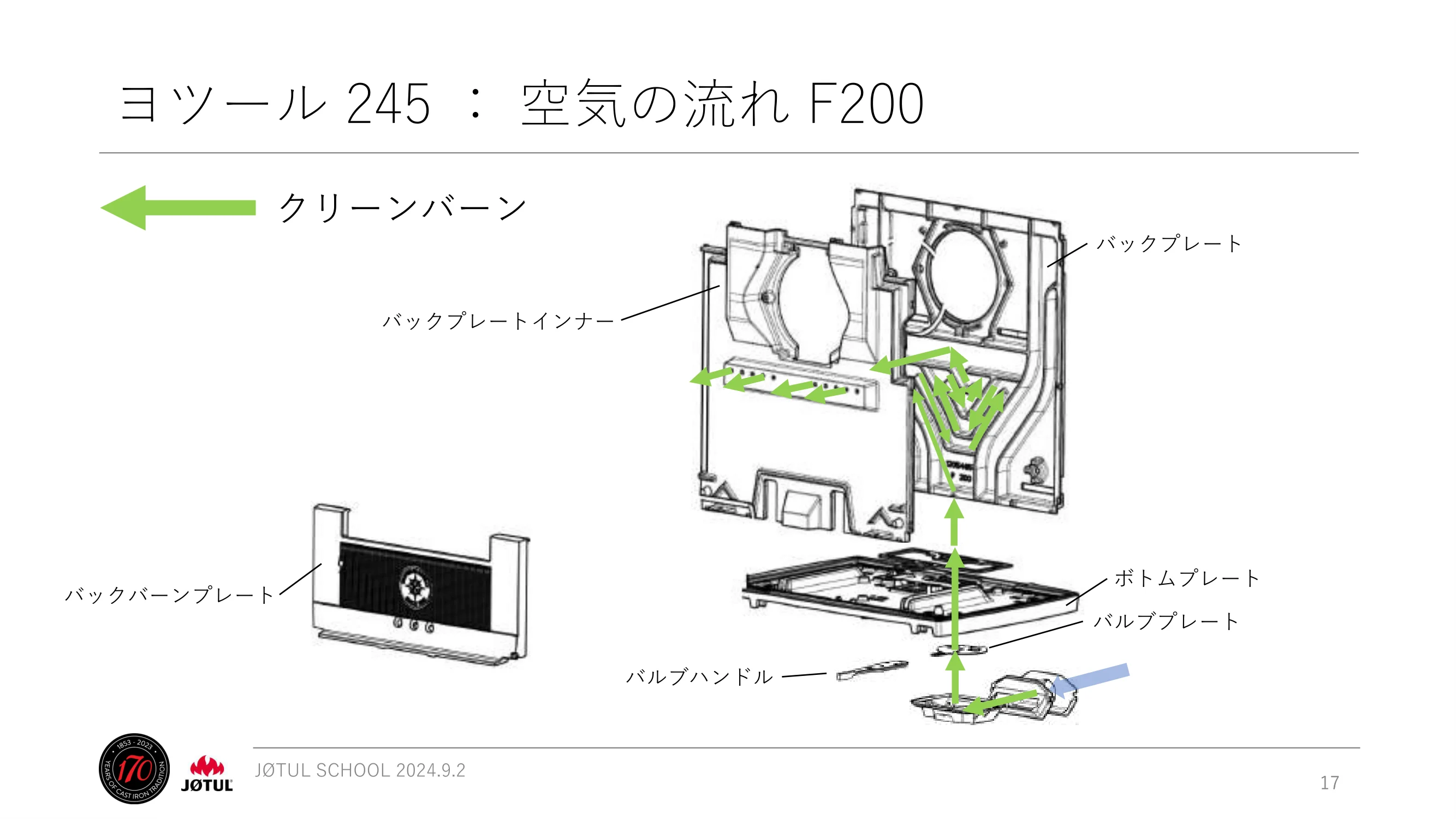

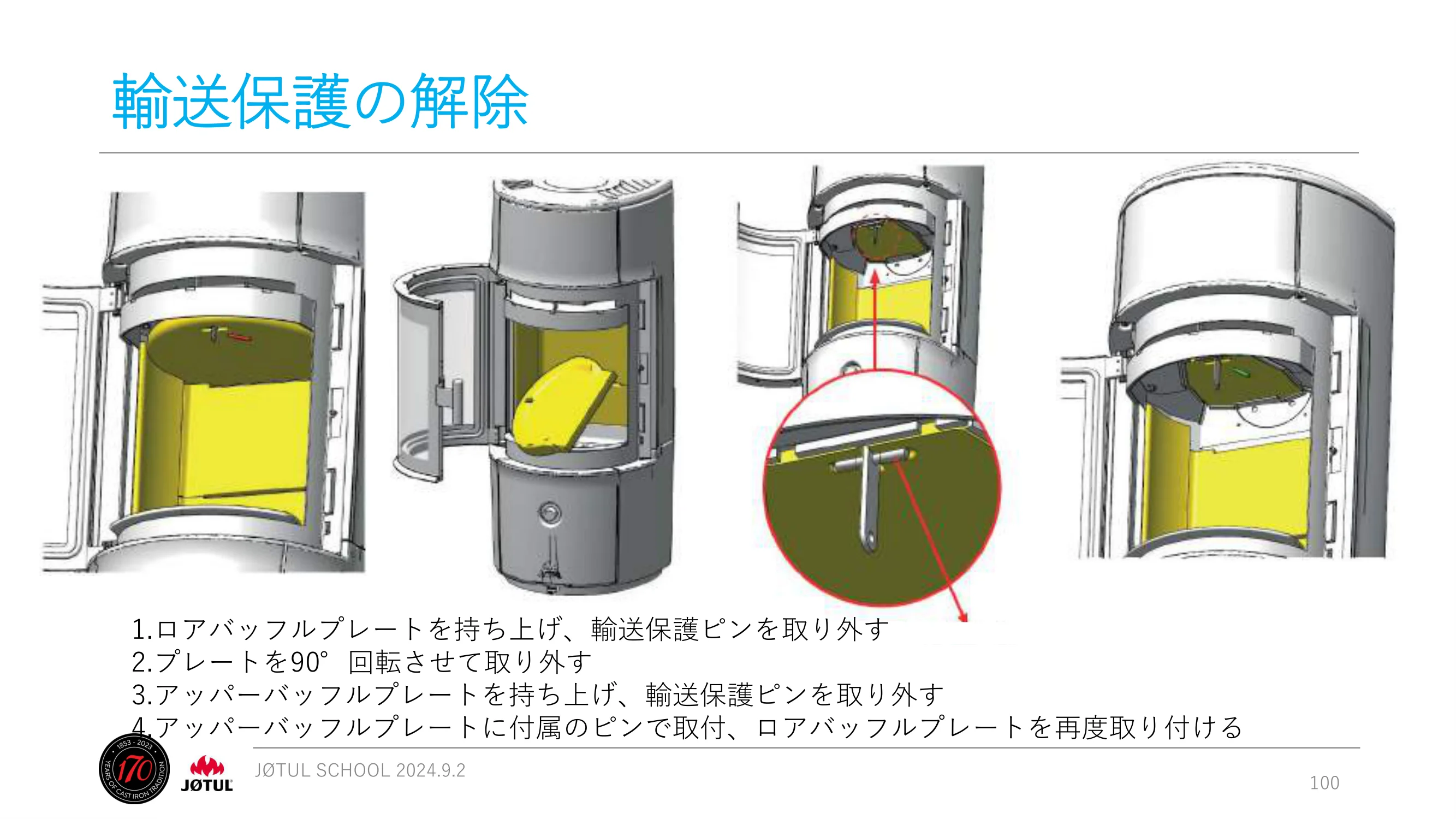

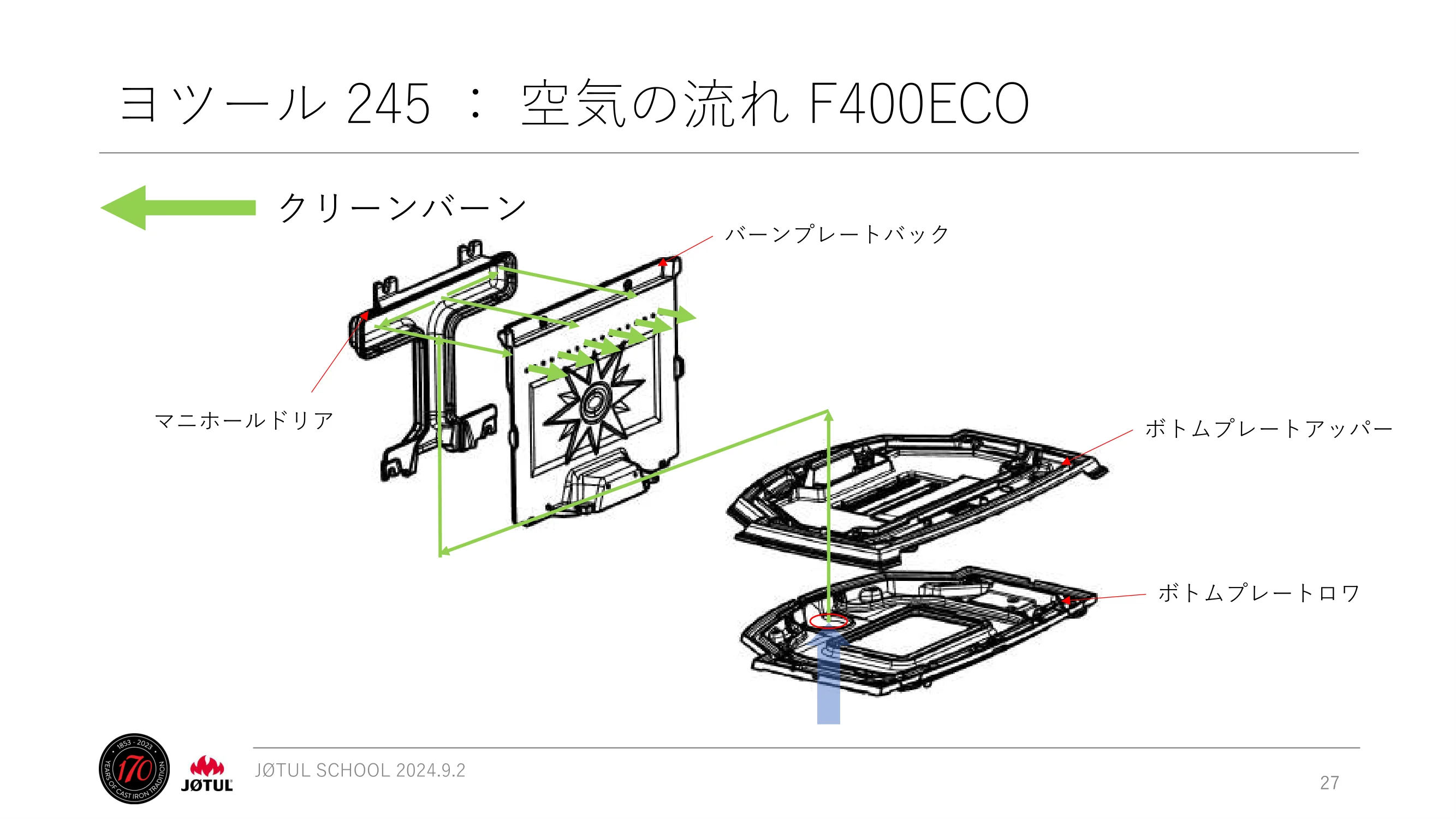

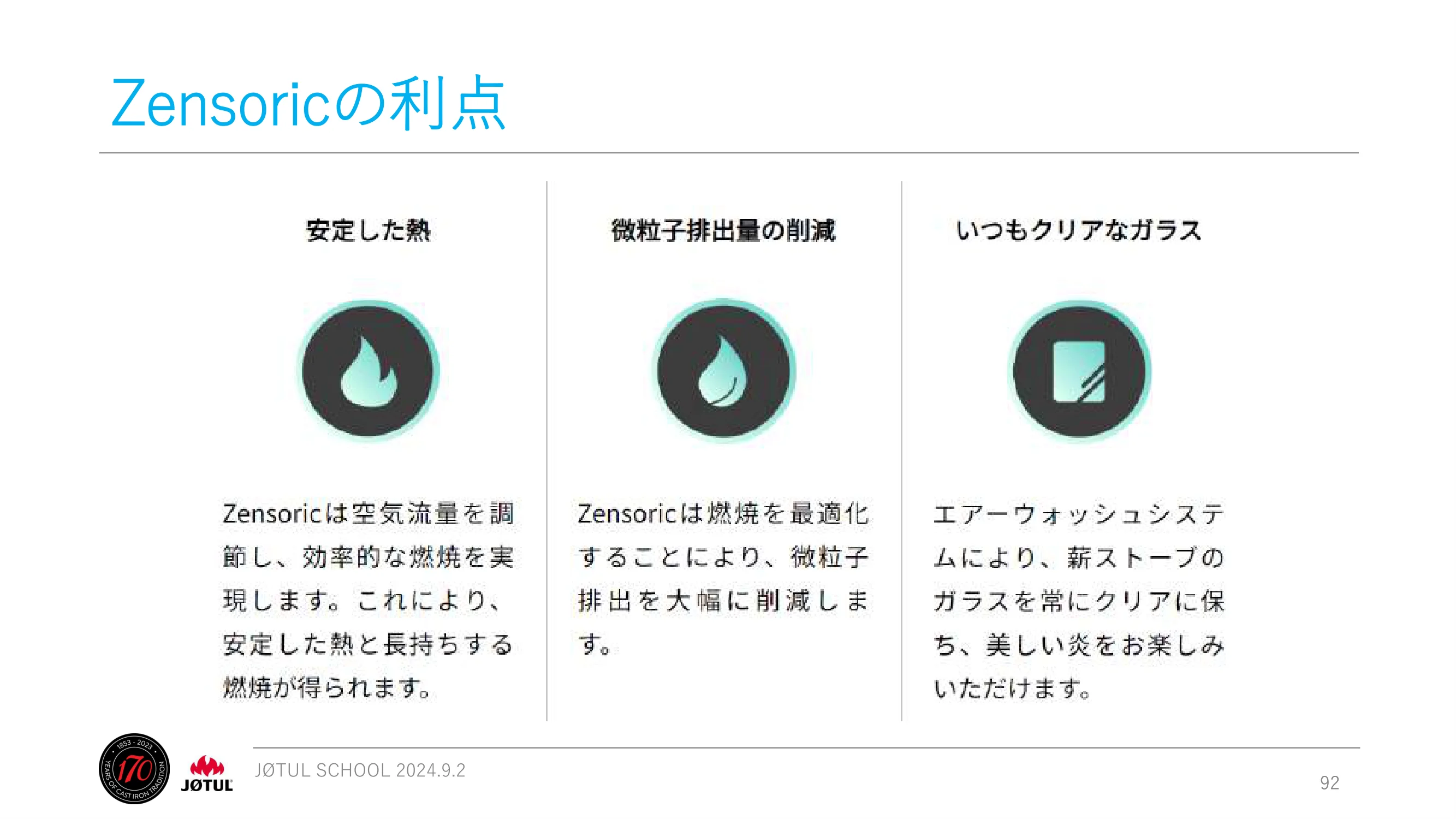

JØTUL SCHOOL 2024.9.2 1 ・当資料は、2024年9月2日に株式会社メイクが ウェビナーで使用した資料から抜粋したものです ・ウェビナーを視聴された会社様向けの資料です。 それ以外の方へのコピー、配布はご遠慮下さいま すようお願いいたします。 【注意事項】 ・当資料の無断転載、複製を禁じます。 JØTUL SCHOOL 2024.9.2 2 JØTUL SCHOOL 2024 2024.9.2 株式会社メイク 営業二部 ストーブマーケティング課 JØTUL SCHOOL 2024.9.2 3 ヨツール F 200 / 400 ECO / 500 ECO 製品ご説明 JØTUL SCHOOL 2024.9.2 4 ヨツール 245 • 根強いクラシックデザインの人気 • 今後は小型、中型クラスが増加傾向 • ヨツールの代表的なクラシックラインの3モデル 迷ったら245をお勧めください JØTUL SCHOOL 2024.9.2 5 ヨツール 245 ： 出荷動向 その他 21% (F3)/F400/F500 79% 2013年出荷比率 その他 27% F200/F400/F500 73% 2023年出荷比率 JØTUL SCHOOL 2024.9.2 6 ヨツール 245 ： 出荷動向 5.89% 53.35% 40.76% 7.30% 62.90% 29.80% 0.00% 10.00% 20.00% 30.00% 40.00% 50.00% 60.00% 70.00% 小型 中型 大型 サイズ別出荷比率 2013 2023 機種 F100ECO/F602ECO F200/F205/F400ECO F500ECO 出力 ～6kW ～8kW ～12kW モダン 31% クラシック 69% 2023年タイプ別 出荷比率 モダン クラシック モダン 8% クラシック 92% 2013年タイプ別 出荷比率 モダン クラシック JØTUL SCHOOL 2024.9.2 7 83% 82% 72% 75% 76% 77% 71% 64% 63% 64% 61% 17% 18% 28% 25% 24% 23% 29% 36% 37% 36% 39% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 F500 F500SE 格子有／無の比率 88% 80% 72% 72% 66% 67% 65% 60% 57% 50% 61% 12% 20% 28% 28% 34% 33% 35% 40% 43% 50% 39% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 F400 F400SE 格子有／無の比率 ヨツール 245 ： 出荷動向 JØTUL SCHOOL 2024.9.2 8 F200 44% F205 56% 2022 F200 F205 F200 40% F205 60% 2023 F200 F205 【F200/F205出荷比率】 F200 F205 ヨツール 245 ： 出荷動向 JØTUL SCHOOL 2024.9.2 9 ヨツール 245 • 根強いクラシックデザインの人気 • 今後は小型、中型クラスが増加傾向 • ヨツールの代表的なクラシックラインの3モデル 迷ったら245をお勧めください！ JØTUL SCHOOL 2024.9.2 10 10 効率 PM,Dust 微粒子 mg/m3 OGC 未燃炭化水素 mg/m3 CO 一酸化炭素 mg/m3 NOX 窒素酸化物 mg/m3 エコデザイン 75％ 40 100 1500 200 Jøtul F 200/205 86％ 12 43 596 106 Jøtul F 400 ECO 85％ 6 29 417 89 Jøtul F 500 ECO 86％ 6 67 990 99 ヨツール 245 ： エコデザイン JØTUL SCHOOL 2024.9.2 11 11 ヨツール 245 ： 比較①（寸法） ① H:755mm F200/205 ② H:727mm F400 ③ H:720mm F500 ■ 高さ ■幅 ① W:793mm F500 ② W:653mm F400 ③ W:561mm F200/205 JØTUL F 200 JØTUL F 400 ECO JØTUL F 500 ECO JØTUL SCHOOL 2024.9.2 12 12 ヨツール 245 ： 比較②（各スペック） JØTUL F 200/205 JØTUL F 400 ECO JØTUL F 500 ECO 外気導入 〇〇〇 輻射熱 〇〇〇 対流熱 〇-- パイロットエア -〇〇 クイックベント 〇-- CB空気の調整 〇-- 定格出力（kW） 6.5 8.0 10.5 JØTUL SCHOOL 2024.9.2 13 13 ヨツール 245 ： 比較② （各スペック） JØTUL F 200/205 JØTUL F 400 ECO JØTUL F 500 ECO 外気導入 〇〇〇 輻射熱 〇〇〇 対流熱 〇-- パイロットエア -〇〇 クイックベント 〇-- CB空気の調整 〇-- 定格出力（kW） 6.5 8.0 10.5 ↓ 常に燃焼室に入り続ける空気。燃焼を促すための燃焼用空気。調整不可。 ↑ 焚き付け用空気。焚き始めの燃焼を促すための空気。調整可能。 JØTUL SCHOOL 2024.9.2 14 14 クリーンバーン 燃焼用空気（一次燃焼） （エアーウォッシュ） 焚付用空気 （クイックベント） フロントパネル チャンネルトップ バックプレートインナー バックプレート ボトムプレート バルブプレート バルブハンドル バックバーンプレート ディストリビューションボックス ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 15 15 焚付用空気 （クイックベント） バックプレートインナー バックプレート ボトムプレート バルブプレート バルブハンドル バックバーンプレート ディストリビューションボックス ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 16 16 燃焼用空気（一次燃焼） （エアーウォッシュ） フロントパネル チャンネルトップ バックプレート ボトムプレート バルブプレート バルブハンドル バックプレートインナー ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 17 17 クリーンバーン バックプレートインナー バックプレート ボトムプレート バルブプレート バルブハンドル バックバーンプレート ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 18 18 クリーンバーン取入れ口 燃焼用空気取入れ口 （エアーウォッシュ） 焚付用空気 （クイックベント） ボトムプレート ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 19 19 全閉 焚付空気閉じ 燃焼空気半開 全開 空気調整 レバー 空気 取込口 閉開 ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 20 20 • 対流熱と輻射熱の二つの暖かさ 【対流熱】 ①吹き出し：トッププレート ②吹き出し：サイドプレート ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 21 21 • 対流熱 ①吹き出し：トッププレート ■場所 バックプレート上部 →トッププレートから吹き出し ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 22 22 • 対流熱と輻射熱の二つの暖かさ 【対流熱】 ①吹き出し：トッププレート ②吹き出し：サイドプレート ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 23 23 • 対流熱 ②吹き出し：サイドプレート ヨツール 245 ： 空気の流れ F200 JØTUL SCHOOL 2024.9.2 24 24 エアバルブ ボトムプレートアッパー バーンプレートバック ボトムプレートロワ フロントパネル マニホールドリア サイドパネル レフト サイドパネル ライト マニホールドレフト マニホールド ライト マニホールド アッパー マニホールド ロワ ヨツール 245 ： 空気の流れ F400ECO 外気導入口 パイロットエア クリーンバーン エアバルブ 燃焼用空気 JØTUL SCHOOL 2024.9.2 25 25 ボトムプレートアッパー バーンプレートバック ボトムプレートロワ マニホールドリア ヨツール 245 ： 空気の流れ F400ECO パイロットエアー 外気導入口 炉内 JØTUL SCHOOL 2024.9.2 26 26 エアバルブ ボトムプレート アッパー ボトムプレート ロワ フロントパネル サイドパネル レフト サイドパネル ライト マニホールド ライト マニホールド レフト マニホールド アッパー マニホールド ロワ ヨツール 245 ： 空気の流れ F400ECO 燃焼用空気（一次燃焼） （エアーウォッシュ） JØTUL SCHOOL 2024.9.2 27 27 ボトムプレートアッパー バーンプレートバック ボトムプレートロワ マニホールドリア ヨツール 245 ： 空気の流れ F400ECO クリーンバーン JØTUL SCHOOL 2024.9.2 28 28 バックプレート エアバルブ ボトムプレートインナー セカンドエアプレート クリーンバーン（二次燃焼） パイロットエア（サポートエア） エアマニホールド ボトムプレート フロントパネルインナー フロントパネル 燃焼用空気（一次燃焼） 外気導入口 パイロットエア クリーンバーン エアバルブ 燃焼用空気 ヨツール 245 ： 空気の流れ F500ECO JØTUL SCHOOL 2024.9.2 29 29 ボトムプレートインナー ボトムプレート パイロットエアホール ヨツール 245 ： 空気の流れ F500ECO パイロットエアー JØTUL SCHOOL 2024.9.2 30 30 エアバルブ ボトムプレートインナー ボトムプレート フロントパネルインナー フロントパネル ヨツール 245 ： 空気の流れ F500ECO 燃焼用空気（一次燃焼） （エアーウォッシュ） JØTUL SCHOOL 2024.9.2 31 31 バックプレート ボトムプレートインナー セカンドエアプレート エアマニホールド ボトムプレート ヨツール 245 ： 空気の流れ F500ECO クリーンバーン JØTUL SCHOOL 2024.9.2 32 32 口元 ① 天板 ② 天板 ③ 天板 ④ 天板 ⑤ 正面 ⑥ 側面 ⑦ 側面 ⓼ 20 117 65 82 198 131 93 96 42 30 122 90 102 205 150 111 116 61 40 104 108 116 203 153 130 133 92 50 107 111 119 196 152 133 138 104 60 142 118 127 225 165 139 149 110 90 122 140 154 250 203 176 202 162 120 93 120 129 183 157 149 157 155 150 140 134 152 240 196 167 193 163 180 96 129 141 201 164 163 173 166 分位置 ① ⑦ ⑧ ⑤ ⑥ ④ ③ ② 口元 天板 正面 側面 単位：℃ 薪2.2kg 焚付 薪1.5kg 追加 薪1.5kg 追加 ヨツール 245 ： 温度テスト F200 JØTUL SCHOOL 2024.9.2 33 33 口元 天板① 天板② 天板③ 正面 20分 104 140 140 217 73 30分 156 185 244 252 124 40分 188 221 234 259 180 50分 196 215 239 241 199 60分 195 221 210 230 195 天板③ 口元 天板① 天板② 正面 温度計の位置 ヨツール 245 ： 温度テスト F400ECO JØTUL SCHOOL 2024.9.2 34 34 34 口元 天板① 天板② 天板③ 正面 20分 170 148 185 320 183 30分 194 175 189 310 229 40分 193 178 179 263 244 50分 189 170 176 250 239 60分 180 168 173 228 207 天板③ 口元 天板① 天板② 正面 温度計の位置 ヨツール 245 ： 温度テスト F500ECO JØTUL SCHOOL 2024.9.2 35 ABCEFGDABCDEFG F200 420 440 260 280 270 210 190 F400 510 500 240 310 330 250 240 F500 460 600 250 320 400 290 270 ヨツール 245 ： 炉内寸法 JØTUL SCHOOL 2024.9.2 36 36 ヨツール 245 • 根強いクラシックデザインの人気 • 今後は小型、中型クラスが増加傾向 • ヨツールの代表的なクラシックラインの3モデル 迷ったら245をお勧めください！ JØTUL SCHOOL 2024.9.2 37 37 Ｆ500ECO ／F 400 ECO ／F 200・205 • その他製品説明 • 仕様変更 • メンテ方法 JØTUL SCHOOL 2024.9.2 38 38 JØTUL F 500 ECO JØTUL SCHOOL 2024.9.2 39 39 ヨツール F 500 ECO • バッフルサポートバーについて • 薪の投入量 • パイロットエアについて • その他部材、交換方法 JØTUL SCHOOL 2024.9.2 40 40 事例 バッフルサポートバーの曲がり・外れ JØTUL SCHOOL 2024.9.2 41 41 原因と対策 【原因】 一部の製品でバッフルサポートバーと サイドパネルとのクリアランス（隙 間）が不足している 【対策】 SUS310S 641mmのバーへ交換する 長さ645mmのバーを4mmカットする クリアランス バッフルサポートバー パネル JØTUL SCHOOL 2024.9.2 42 42 バッフルサポートバー クリアランス確認手順 ①バーを左に引く ②バーが左側サイドパネル に当たっているか確認する ③ブラケットを動かさず、バーに 印を付ける（ブラケット右側） ④バーを右に引く ⑤バーが右側サイドパネル に当たっているか確認する ⑥ブラケットを動かさず、印から ブラケット右側まで測定する ※重要：この場合は稼働幅が6mmなのでカット(バー交換）する必要はありません。 JØTUL SCHOOL 2024.9.2 43 43 バッフルサポートバー 確認事項 必要に応じてバーの稼働幅 6 mmになる様カット (バー交換)し、更に3 mm の面取りを行います。 ※面取りは、バーがサイド プレートの端まで確 実に取付及び拡張できるようにするために必要で す バーを正しい位置にセットし右側へ引きます。 ※必ずバーの左側が短すぎない事を確認してく ださい 3mm JØTUL SCHOOL 2024.9.2 44 44 バーのカット・交換についてのご対応 【バーの発送】 ・送付ご依頼メールをお受けし随時発送 【対象本体】 ・2021年2月～2024年3月迄発送分 【費用】 ・税込 5,000円/台 【対象ケース】 ・バーの可動が6mm未満のバーを交換またはカット作業 ・バーが大きく変形しフックや左右の掛かりから外れ交換作業 【期間】 ・2026年8月末迄 JØTUL SCHOOL 2024.9.2 45 45 交換完了後の費用申請方法 • メールにて info@jotul.co.jpより申請 • 御社名 • ご担当者名 • 交換完了日 • 製品名 • コーションプレート番号 • 保証書番号 JØTUL SCHOOL 2024.9.2 46 46 変更点 リブの深さ・バーの長さ（641mm） • 突起高さ 6mm の現行版 • バッフルサポートバー 641mmへ • 突起高さ 12mm の改良版 • バッフルサポートバー 645mmへ 641 現行 今後 JØTUL SCHOOL 2024.9.2 47 47 変更点 ブラケット（フック） ブラケットB ブラケットφ20 ブラケットＣ JØTUL SCHOOL 2024.9.2 48 48 ご注意 薪の投入量 • 適正運転の目安変更（ヨツールストーブ全ラインナップ） ‐温度計設置箇所と適正温度の記載削除 ‐適切な薪の投入量で適正運転を判断 （ヨツール F 500 ECO _ 適切な薪量「2.4㎏」） 適正温度：200～320℃ JØTUL SCHOOL 2024.9.2 49 49 適切な薪の投入量 目安 • ヨツール F 500 ECO _ 適切な薪の投入量「2.4㎏」 ‐長さ_35cm ／ 太さ_8～13cm ／ 投入量_2-3本程度 JØTUL SCHOOL 2024.9.2 50 50 パイロットエア解放 F500ECO燃焼室内 パイロットエア吹き出し口 JØTUL SCHOOL 2024.9.2 51 51 ヨツール F 500 ECO：パイロットエア解放 パイロットエアホール1個 パイロットエアホール2個 カバープレート付き パイロットエアプレート付き カバープレート付き ※1. 燃焼状況に応じ、そのまま ご使用ください。 ※2. パイロットエアプレートを 取付、ご使用ください。 （A-2へ） そのままご使用ください。 カバープレートを取り外し、 ご使用ください。 （B-2へ） そのまま そのままご使用ください。 AB A-1 A-2 B-1 B-2 JØTUL SCHOOL 2024.9.2 52 52 • 炉内の灰を溜めすぎないこと。 F500ECO_炉内 F500ECO機種別取説_参考図より パイロットエア周辺の灰 JØTUL SCHOOL 2024.9.2 53 53 バッフルサポート 赤丸は支持している位置 JØTUL SCHOOL 2024.9.2 54 54 セット方法 ‐バッフルサポート- 左のリブ バッフルサポートを左右のリブや中央のブラケットに正しくセットする ブラケットのフック 右のリブ JØTUL SCHOOL 2024.9.2 55 55 トッププレートの外し方 初期モデル ① ① ② Ⓐ ①サイドパネル左右のボルトを取る ②トップカバー2箇所（ⒶⒷ）のボルトを取る ② ⒷⒷ JØTUL SCHOOL 2024.9.2 56 56 トッププレートの外し方 現行モデル ①サイドパネル左右のボルトを取る ②トップカバー2箇所（ⒶⒷ）のボルトを 取る ③トッププレートのボルトを取る ① Ⓑ ③ ① トップカバー トッププレート Ⓐ JØTUL SCHOOL 2024.9.2 57 57 エアディフレクター Page 57 ヨツールスクール2021.01.21 エアディフレクター（熱抵抗板）で炉内の温度を上昇させると共に蓄熱性を アップ ※ F 305 , F 100 ECOと同様に天板に固定されている JØTUL SCHOOL 2024.9.2 58 58 バッフル バッフル インシュレーション マット バッフルサポート JØTUL SCHOOL 2024.9.2 59 59 バッフル Page 59 ヨツールスクール2021.01.21 • バッフル（2分割）の材質はバーミキュライト製。バッフルサポートで支持 されている。天板を取り外した場合は上部より取外し可能 バッフルインシュブランケット バッフル JØTUL SCHOOL 2024.9.2 60 60 バックバーンプレート Page 60 ヨツールスクール2021.01.21 インシュレーションマット A 厚さ19㎜ 2枚 B 厚さ25㎜ 3枚 裏面 表面 JØTUL SCHOOL 2024.9.2 61 61 バックパネル Page 61 ヨツールスクール2021.01.21 • 内部部材を固定しているナットが 外装部に配置されている • 青色 リアヒートシールド（変更 なし） • 黄色 セカンドエアプレート • 赤色 バックバーンプレート JØTUL SCHOOL 2024.9.2 62 62 アッシュグレート Page 62 ヨツールスクール2021.01.21 • 開閉式 • 通常時は閉じて使用 • 灰の処理時に開口しアッ シュパンへ灰を落とす • アッシュドアからの空気の 流入（過燃焼）を防ぐ JØTUL SCHOOL 2024.9.2 63 63 仕様変更：F500ECOドアキャッチ形状変更 現行F500ECOドアキャッチ 新F500ECOドアキャッチ 理由 ：ドアロックが外れにくい JØTUL SCHOOL 2024.9.2 64 64 JØTUL F 400 ECO JØTUL SCHOOL 2024.9.2 65 65 ヨツール F 400 ECO • バーンプレートバックについて • パイロットエアについて • その他部材、交換方法 JØTUL SCHOOL 2024.9.2 66 66 バックバーンプレート 旧 バックバーンプレート 現行 バックバーンプレート JØTUL SCHOOL 2024.9.2 67 67 パイロットエア解放 外気導入口 炉内 パイロットエアホール φ４mm×2 外気導入口からパイロットエアへ JØTUL SCHOOL 2024.9.2 68 68 ヨツール F 400 ECO：パイロットエア解放 M5スクリュー（六角イモネジ） で2か所、パイロットエアを塞い でいた • 外気導入口への灰の落下を防ぐ為に パイロットエアホールを塞ぎ出荷 → JØTUL SCHOOL 2024.9.2 69 69 ヨツール F 400 ECO：パイロットエア解放 JØTUL SCHOOL 2024.9.2 70 70 JØTUL F 200/205 JØTUL SCHOOL 2024.9.2 71 71 ヨツール F 200 / F 205 • 仕様変更 • その他部材、交換方法 JØTUL SCHOOL 2024.9.2 72 72 仕様変更：F200／F205オートクローズ部材追加 理由 ：ドアの開き防止 ドアヒンジ付近 燃焼室右奥 JØTUL SCHOOL 2024.9.2 73 73 バッフル/ディフレクター • バッフルとディフレクター（抵抗板）はバーミキュライト製。クリーン バーン吹き出し口上部、サイドパネル突起にて支持されている アッパー ディフレクター ロア ディフレクター バッフル JØTUL SCHOOL 2024.9.2 74 74 バッフル 外し方 ●.取り外し方 ①：バッフル 1. バッフルを持ち上げ手前に引き出す。 2. 後方を③方向に引き出し、取り外す。 JØTUL SCHOOL 2024.9.2 75 75 アッパーディフレクター 外し方 ●.取り外し方 ②：アッパーディフレクター 1. アッパーディフレクターを持ち上げ、取り外す。 2. 組み立ては逆の順序で行う。 JØTUL SCHOOL 2024.9.2 76 76 ロアディフレクター 外し方 ●.取り外し方 ③：ロアディフレクター 1. ロアディフレクターを背面方向に持ち上げる。 2. 前面部分をフロントドアより取り出す。 JØTUL SCHOOL 2024.9.2 77 77 バックバーンプレート • 鋳物製。部材下部には焚付用空気の吹き出し口。クリーンバーン吹き出し 口はバックプレートインナーにある。裏面はインシュレーションブラン ケット付き。 クリーンバーン吹き出し口 （バックプレートインナー） 焚付用空気吹き出し口 バーンプレート一体型、φ10mm、3箇所 JØTUL SCHOOL 2024.9.2 78 78 バックバーンプレート 表面 裏面 A：インシュレーションブランケット （スーパーウール） B：バックバーンプレート JØTUL SCHOOL 2024.9.2 79 79 バックバーンプレート 外し方 ●.取り外し方 1. サイドバーンプレート及びアッシュグレートを 取り外す。 2. バックバーンプレートを前方方向け取り外す。 JØTUL SCHOOL 2024.9.2 80 80 サイドバーンプレート • 鋳物製。バックバーンプレート同様裏面はインシュレーションブランケッ ト付き。燃焼室の蓄熱性をUP。 表面 裏面 JØTUL SCHOOL 2024.9.2 81 81 サイドバーンプレート 外し方 ●.取り外し方 1. アッシュグレートを取り外す。 2. サイドバーンプレート下部にある溝、ドライ バー等を使用して、取り外す。 JØTUL SCHOOL 2024.9.2 82 82 アッシュグレート • 6角形穴の形状。左右のレール、インナーボトムリストに乗っている。 パーツリストの品名記載は「インナーボトム」 インナーボトムリスト(写真はライト) 裏面：ハチの巣状に成型されており、強度UP JØTUL SCHOOL 2024.9.2 83 83 アッシュグレート 取外し方 ●.取り外し方 1. アッシュパンを取り出す。 2. アッシュグレートを傾けて、取り出す。 JØTUL SCHOOL 2024.9.2 84 84 トッププレート 外しません！ ●.取り外し方 ※取り外しできない ※1.トッププレートはヒット剤で固定されている。 ※2.トッププレートにドアヒンジ穴があり ※トッププレートを外した写真 JØTUL SCHOOL 2024.9.2 85 85 フロントドア ●.取り外し方 ヒンジプレートはドア裏上下に2箇所。 ヒンジ穴がトッププレートとボトムプレートに。 トッププレート ヒンジ穴 JØTUL SCHOOL 2024.9.2 86 86 JØTUL F 200/205 • ヨツールのベストセラーデザインの継承 • 選べる二つのデザイン • 対流熱と輻射熱の二つの暖かさ • 省スペースに設置可能 • 素早く部屋を暖める（クイックベント機能+対流熱） • 誰でも使用可能なワンレバー • ガラスに煤がつきにくい熱線反射ガラス JØTUL F 200 JØTUL F 205 JØTUL SCHOOL 2024.9.2 87 87 ヨツール内部部材 材質の比較 断熱性 蓄熱性 強度 コスト スーパーウール ◎××○ バーミキュライト ◎××▲ セラミックプレート ◎×▲▲ 耐火ブリック ×◎〇◎ 鋳物 ×◎◎◎ 鋳物は蓄熱性、強度、コストが有利。適材適所に材料を組 み合わせ採用している JØTUL SCHOOL 2024.9.2 88 JØTUL SCHOOL 2024.9.2 89 89 JØTUL SCHOOL 2024.9.2 90 90 JØTUL SCHOOL 2024.9.2 91 91 これまでの薪ストーブと何が違うのか？ Zensoric：自動空気調整システム バッテリー搭載のスマート薪ストーブ。最適な量の空気を最適な 場所に流入させることで、最適な燃焼を自動で行う 【使用方法】 1. 薪を入れて、着火する 2. 燃焼はお任せ：最適な燃焼 3. 薪の追加のタイミングはシグナルが点灯 簡単！ JØTUL SCHOOL 2024.9.2 92 92 Zensoricの利点 JØTUL SCHOOL 2024.9.2 93 93 Zensoric自動空気調整システムとは？ 薪ストーブの燃焼効率を最適化し、簡単な使用にすることを 目的に開発されました。 1. 温度センサーで燃焼状態を把握（8秒毎）→最適な空気量 が最適な流入経路を通る 2. 空気は4系統 プライマリーエア （焚き付け用空気） セカンダリーエア （エアウォッシュ用空気） ターシャリーエア×2（クリーンバーン用空気） 燃焼に最も影響を与えるのは、空気の総量と空気の分配。 これをコントロールするのが、Zensoricセンソリックです JØTUL SCHOOL 2024.9.2 94 94 JØTUL SCHOOL 2024.9.2 95 95 空気の流れ：Auto JØTUL SCHOOL 2024.9.2 96 96 マニュアルコントロール • 空気調整ノブを使用し手動で 調整が可能 • 空気量を5段階に調整でき暖 房や炎を自分の好みに簡単に 調整できる • セカンダリーエアのみ調整可 25～75％ JØTUL SCHOOL 2024.9.2 97 97 製品説明 エアボックス・伝装部品 ■温度センサー ■エアボックス ECC ボード ■LED ■ドアセンサー ■USB Type-C 充電ポート エアダンパー モーター ■ECCボックス JØTUL SCHOOL 2024.9.2 98 98 JØTUL SCHOOL 2024.9.2 99 設置前 ↑ドアを開けたままにするために、ノブをドアの根元に置く ↓プレートを外す ↓固定ビスを外す JØTUL SCHOOL 2024.9.2 100 輸送保護の解除 1.ロアバッフルプレートを持ち上げ、輸送保護ピンを取り外す 2.プレートを90°回転させて取り外す 3.アッパーバッフルプレートを持ち上げ、輸送保護ピンを取り外す 4.アッパーバッフルプレートに付属のピンで取付、ロアバッフルプレートを再度取り付ける JØTUL SCHOOL 2024.9.2 101 101 設置の注意点：外気導入 • 外気導入： φ100mm、最長6M、 曲がりは1か所まで （結露防止のため バルブがベスト） 壁面への接続 床への接続 壁面へ接続する場 合、カバープレー トの2か所を切って ください JØTUL SCHOOL 2024.9.2 102 102 設定：薪の種類 ■ 薪の種類 STEP1 針葉樹（モミ、松、ポプラ、柳等） STEP2 ミックス（カバ、カエデ等） STEP3 広葉樹（ブナ、トネリコ、オーク等） ※初期はSTEP2に設定 ■ 設定変更 空気調整ボタンにて調整 STEP1 反時計回りに回転 ライト：1回白点滅 STEP2 センターにセット ライト：2回白点滅 STEP3 時計周りに回転 ライト：3回白点滅 JØTUL SCHOOL 2024.9.2 103 103 バッテリー充電 • 使用前に付属のUSB-C充電プラグを差し込み、5V電源を接続し て充電 JØTUL SCHOOL 2024.9.2 104 104 設置前の確認 1 • ダイオードが所定の位置にあることを確認 JØTUL SCHOOL 2024.9.2 105 105 設置前の確認 2 • ストーブ下部に4本の調整ねじで 水平に調整可能 注意：ストーブを水平にすること は、センソリックを最適に機能さ せるために非常に重要です。 一度ストーブを取り付けると調整 することができないため、必ず確 認すること JØTUL SCHOOL 2024.9.2 106 106 設置前の確認 3 • セルフクロージング しない場合は六角レンチ（2.5mm） 半時計で緩める JØTUL SCHOOL 2024.9.2 107 107 ドアの確認 • センソリックの機能のためにもド アが閉まることが非常に重要。ま た、ガラスに煤がつかないように ストーブにしっかりと密着させて ください。 • ガスケットがなじむために、ス トーブは2～3回燃焼しなければ ならない。そのため、ドアのハン ドルを押して、横のねじに当たっ ているか確認してください JØTUL SCHOOL 2024.9.2 108 108 ヒートストレージ • Jøtul F 171/F174 2ピース21kg • Jøtul F 176 5ピース52.5kg JØTUL SCHOOL 2024.9.2 109 109 使用方法 トップダウンで着火 上から下に火をつけることで環境によい燃焼となります。炎が下へ下へと 降り、燃焼室がより早く加熱されます。煙突のドラフトも強くなり、炎に 酸素がいきわたり、高温になります。 ●着火のため用意するもの • 薪長約20-23cm 1本約0.3～0.5gの丸太4本 • 薪長約20cm 0.3～0.5gの焚き付け用薪 • 着火材2-3個 JØTUL SCHOOL 2024.9.2 110 110 使用方法 1.薪を燃焼室に積む 2.着火材に火をつける ※ターシャリ―ホール（下部）を覆うほど薪を入れない。（着火時はこ の限りではない） ※薪は一度に多くの薪を入れず、一度に入れる薪は少量にし、こまめに 焚く。くすぶっている火は最も微粒子を発生するので避けること ターシャリーホール JØTUL SCHOOL 2024.9.2 111 111 製品説明 温度センサー • バッフル上部に位置 • トッププレートを外し 外側から着脱可能 JØTUL SCHOOL 2024.9.2 112 112 製品説明 ドアセンサー • 扉が正しく閉まっているか感知 ※扉が閉まっている状態で センソリックが稼働 JØTUL SCHOOL 2024.9.2 113 113 製品説明 USB Type-C 充電ポート • 出荷時充電済 • 5V電源にて充電 • 2～3時間の充電で500時間 稼働 ※ シーズン中に再充電 をお勧めします JØTUL SCHOOL 2024.9.2 114 114 シグナルガイド ●緑 1回点滅 → エアダンパー、ドアセンサーOK ●緑 1回点滅（8秒毎）→ 薪を投入してください ●青 2回点滅（8秒毎）→ 充電をしてください ●赤 1回点滅 → エアダンパー故障 ●赤 2回点滅 → バッテリー少。センソリック電源OFF ●赤 3回点滅 → 温度センサー故障 ※ 充電時に赤点灯 → フル充電で消灯 ※ 使用スタート時に扉を開きLEDが点滅しない → ドアセンサー故障 アッシュパン エアコントロールボタン/ LEDインジケーター 充電口 JØTUL SCHOOL 2024.9.2 115 115 使用上の注意 • クリーンバーン：クリーンバーンは燃焼中に放出されるガスを 最適に燃焼させるためのシステムで、暖められた空気が燃焼室 内に流入して燃焼。空気の流れは燃焼速度によって制御される ため、調整することはできない クリーンバーン用空気の穴より上に薪を置かないように • アッシュパン：最適な燃焼を実現するため、3/4程度になった ら灰を取り除く JØTUL SCHOOL 2024.9.2 116 116 JØTUL SCHOOL 2024.9.2 117 117 • F500/F400 25周年キャンペーン • F200/F205 ヨツール171周年突入キャンペーン • 新システム センソリック搭載 スマートストーブキャンペーン ヨツールキャンペーン 2024 JØTUL SCHOOL 2024.9.2 118 118 JØTUL SCHOOL 2024.9.2 119 119 JØTUL SCHOOL 2024.9.2 120 120 JØTUL SCHOOL 2024.9.2 121 121 JØTUL SCHOOL 2024.9.2 122 122 [ キャンペーン申込用紙 ] [ MEC.キャンペーン申込画面 ] F500/F400 25周年キャンペーン JØTUL SCHOOL 2024.9.2 123 123 JØTUL SCHOOL 2024.9.2 124 124 JØTUL SCHOOL 2024.9.2 125 125 JØTUL SCHOOL 2024.9.2 126 126 JØTUL SCHOOL 2024.9.2 127 127 JØTUL SCHOOL 2024.9.2 128 128
