ファイヤーサイド株式会社
機種名
発行日
2023/08/25
〒399-4117 長野県駒ヶ根市赤穂497-871
図面名
縮尺
S=1/10

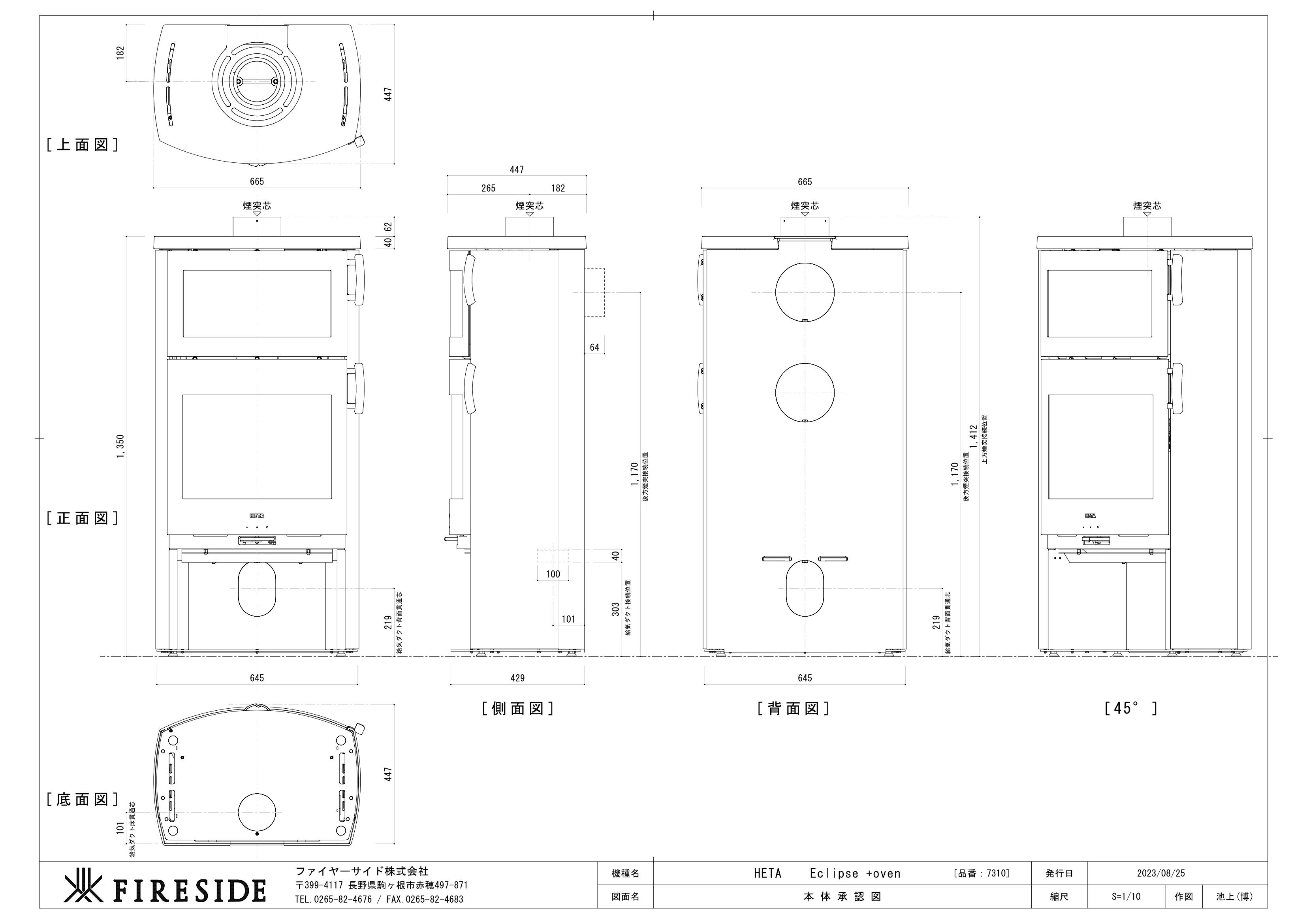

本 体 承 認 図
TEL.0265-82-4676 / FAX.0265-82-4683
作図
池上(博)
[品番：7310]
［底面図］
［正面図］
［上面図］
給気ダクト床貫通芯
給気ダクト背面貫通芯
447
101
645
219
1,350
182
447
665
62
煙突芯
40
［側面図］
給気ダクト接続位置
後方煙突接続位置
303
40
100
煙突芯
447
182
265
1,170
64
［背面図］
給気ダクト背面貫通芯
後方煙突接続位置
上方煙突接続位置
219
煙突芯
665
1,412
1,170
［45° ］
煙突芯
HETA Eclipse +oven
101
429
645
