全体の組み立て

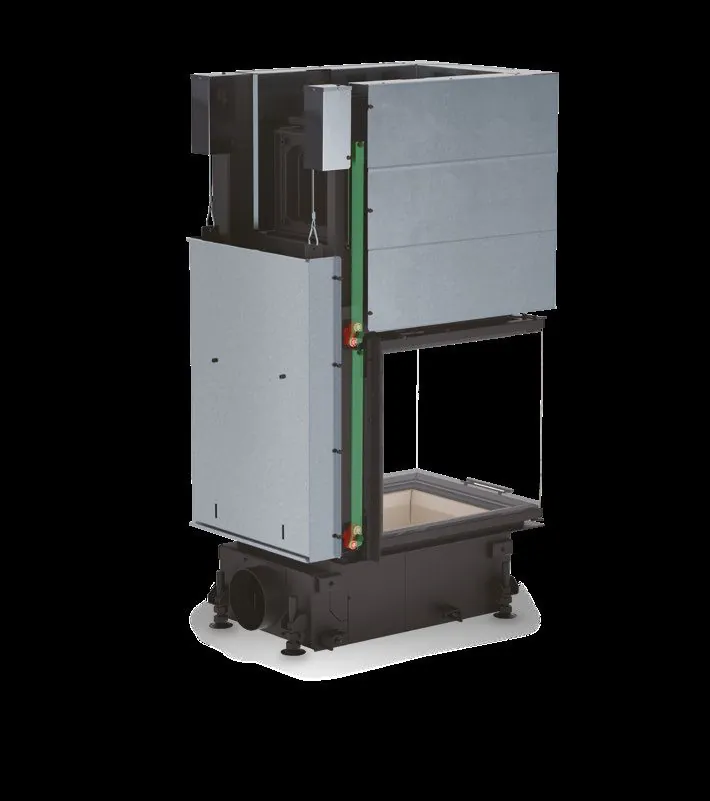

ホクスターの設置は、4つの要素でできています。
- 本体 … 炉。上方接続の煙突口と、外気導入の給気口を持ちます。
- 囲い … ケイ酸カルシウム系の不燃断熱ボードで本体を包みます。ここに熱がたまります。

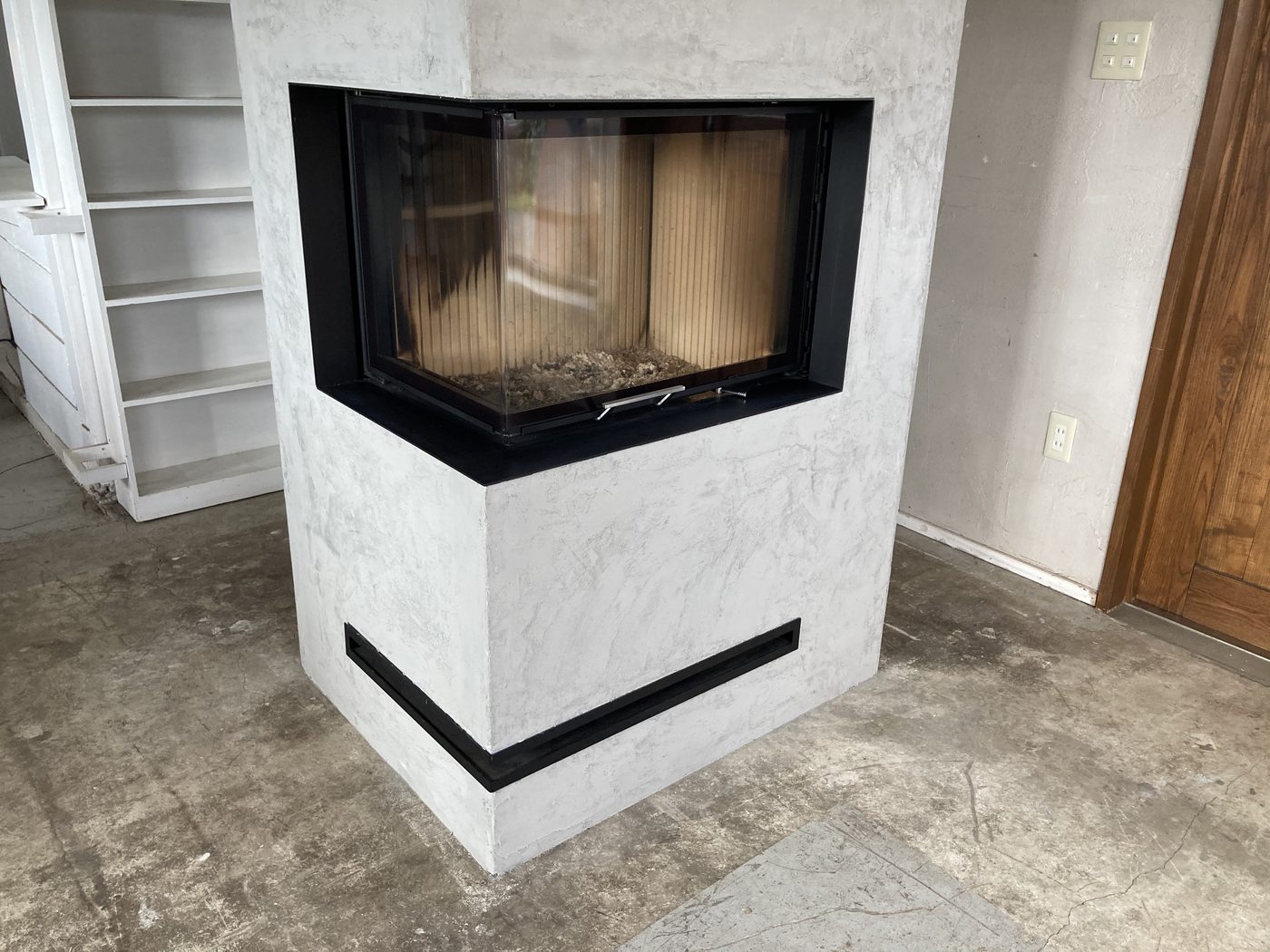

- 対流ガラリ … 囲いの下から部屋の冷気を吸い、上から暖気を出す。給気と排気の2か所が要ります。
- 煙突 … 断熱二重煙突。上方接続のみです。
暖まり方は、ガラスからの輻射と、囲いを通った空気の対流の両方。機種によってこの比率が違います（全機種の比熱分布はこちら）。3面ガラスのUKAは輻射寄り、フロントのHAKAは対流寄りです。
スカモールの厚みで、火災に対する備えをつくります
囲いに使う不燃断熱ボード（スカモール／SkamoEnclosureBoard）は、厚みを変えられます。ここが安全設計の要です。
壁の下地が何でできているか。仕上げの厚みはどれだけあるか。すぐ裏に柱や間柱、梁がないか。棚や建具、カーテンといった可燃物がどれだけ近いか。現場の条件を一つずつ見て、必要なところのスカモールを厚くする。そうやって火災に対する備えをつくります。
資料に載っている数値は、あくまでその機種の最低限です。条件が悪ければ、そこから厚くします。RCの耐力壁と木造の間仕切り壁では、同じ機種でも決め方が変わります。
下の2つは「その機種の最低限」の例です。機種が違えば数値が違いますし、同じ機種でも現場が違えば厚みが変わります。当社が現場を見て決めます。図面の段階でご相談いただければ、壁の作りに合わせた厚みでお返しします。
← 表は横に動かせます
| スカモールの厚み（mm） ※ここが最低限。現場に応じて厚くします | 該当 | 機種 |
|---|---|---|
| 天井 90 後壁 80 側壁 80 床 0 | 12機種 | HAKA 67/51h、HAKA 78/57h、HAKA 89/45h、HAKA 89/72h、HAKA 110/51h、HAKA 150/51h、ECKA 50/35/45h、ECKA 51/51/51h、ECKA 67/45/51h、ECKA 76/45/57h、ECKA 80/35/50Sh、ECKA 90/40/40h |
| 天井 80 後壁 50 側壁 0 床 0 | 10機種 | UKA 35/45/35/50Sh、UKA 35/60/35/50Sh、UKA 35/80/35/50Sh、UKA 37/55/37/57h、UKA 37/75/37/57h、UKA 37/95/37/57h、UKA 37/125/37/57h、UKA 56/50/56/52h、UKA 69/48/69/51h、UKA 86/50/86/52h |
| 天井 90 後壁 - 側壁 80 床 0 | 4機種 | HAKA 67/51Th、HAKA 78/57Th、HAKA 89/45Th、HAKA 110/51Th |
| 天井 80 後壁 50 側壁 50 床 0 | 3機種 | HAKA 60/50Sh、HAKA 80/50Sh、ECKA 60/35/50Sh |
| 天井 80 後壁 - 側壁 50 床 0 | 2機種 | HAKA 60/50STh、HAKA 80/50STh |
33機種ありますが、厚みの組み合わせは5通りです。トンネル型（HAKA…Th）は両面がガラスなので後壁の指定がありません（表では「-」）。3面のUKAは側壁が0mmで済みます。同じホクスターでも、フロントとUKAで側壁が80mmと0mmというほどの差があります。「ホクスターの離隔は何mm」という一つの答えはありません。
- 壁に直接取り付けるだけで、メーカーが指定する「可燃物からの保護なしの離隔距離」と煙突のクリアランスを50％削減できます。狭い場所に納めるときに効きます。
- 欧州統一規格 EN 13501-1:2007 + A1:2009 クラスA1 不燃規格を取得。人体に有害な物質を含みません。
- 規格寸法で軽量。一般的な木工用工具で切断・開口ができます。
- 石膏ボードや化粧板と同じように、接着材やビスで施工できます。
ボードは SkamoEnclosureBoard（比重225kg/m³）を想定した数値です。本体と囲いのクリアランスは全機種80mm以上。床のボード厚は0mmですが、据え付ける床は必ず不燃材料で防火上有効に保護してください。ここは厚みの話とは別に、必ず要ります。

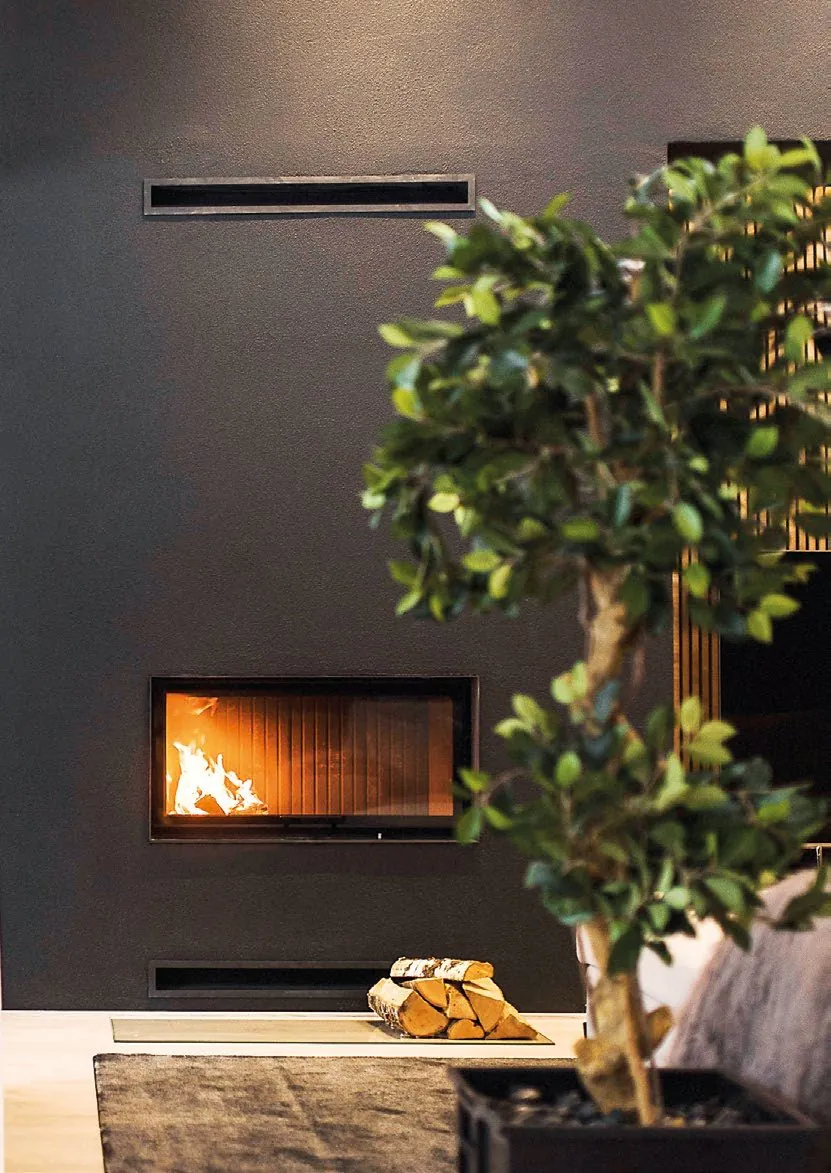

対流ガラリが足りないと、熱がこもります
囲いにたまった熱を部屋へ出す口です。有効開口面積で決まっていて、機種ごとに違います。
← 表は横に動かせます
| 機種の例 | 給気ガラリ | 排気ガラリ |
|---|---|---|
| ECKA 50/35/45h | 600㎠ 以上 | 700㎠ 以上 |
| HAKA 67/51h | 900㎠ 以上 | 1050㎠ 以上 |
| HAKA 89/72h | 1200㎠ 以上 | 1400㎠ 以上 |
| HAKA 150/51h | 1400㎠ 以上 | 1700㎠ 以上 |
- 排気ガラリは下方に取り付ける。天井面から500mm以上離します。
- ガラリから可燃壁・RC耐力壁までは300mm以上確保します。
- 給排気ガラリの位置と形は、規定の範囲内なら自由に決められます。気流が滞らない位置に置いてください。
煙突と、外気導入
- 接続は上方のみ。横引きはできません。
- 接続径は機種により φ150 〜 φ250。接続する煙突によって別途スターターが要ります。
- 推奨煙突長 5m 以上／要求煙突負圧 12Pa。
- 断熱二重煙突を使います。岩手の雪荷重に耐える支持と、寒冷地のドラフト・結露対策を含めて設計します。
- 接続径は φ125 〜 φ150。右側面・左側面・背面・底面から選べます（機種による）。
- 推奨経路長 3〜5m。短すぎても長すぎても具合が悪くなります。
- 要求燃焼用空気量は機種ごと。UKA 35/60/35/50Sh で 20m³/h、HAKA 89/72h で 40m³/h です。
- 高気密住宅では外気導入が前提になります。
床の補強を、忘れないでください
ホクスターは本体だけで 135kg（ECKA 50/35/45h）から 536kg（HAKA 150/51h）あります。ここに囲いの不燃ボードと仕上げ材が乗ります。
ベタ基礎の打設、または床構造の補強が前提です。意匠が固まってから構造に相談すると、梁の位置を動かせずに設置場所を変えることになります。基本設計の段階で構造の担当者と共有してください。
炉の前方の床には保護範囲があります。前方と横手それぞれに寸法が決まっているので、フローリングの割付や敷物の計画にも関わります。
法規のこと
ホクスターの施工標準図は、火気使用室の内装制限（壁・天井の仕上げを準不燃とする）に従って設置する場合を前提にしています。平屋や最上階など、内装制限を受けない場合の設置もこれに準じます。
- 建築基準法と、各自治体の火災予防条例を確認します。
- 消防法に基づく検査を伴う防火対象物（ホテル・宿泊施設・店舗など）に設置する場合は、所轄消防署との事前協議が必須です。
- 当社が離隔と不燃化の根拠を書面でお出しします。確認申請や消防協議の資料としてお使いいただけます。
設計の進め方
- 基本設計の段階で … 平面図と断面図をいただければ、機種の候補と納まりをお返しします。ここが一番大事です。
- 48時間以内に … お見積りと納まり図。設計は待てないので、原則2営業日以内にお返しします。
- 実施設計へ … 建築図面へ機種別の施工標準図を落とし込みます。ガラリの位置と形、煙突の割付、支持金物と必要部材のリストまで。
- 施工 … 囲いの造作、本体の据え付け、煙突工事。消防・法規をクリアして進めます。
- 引き渡しのあと … 年1回の点検と煙突掃除。施主さまへの焚き方の説明も当社が直接行います。
図面を送ってください。48時間でお返しします。
平面図・断面図（CADでも手描きでも構いません）をいただければ、機種の候補、納まり、概算のお見積りをお返しします。まだ機種が決まっていない段階でも大丈夫です。テクニカルデータシートと施工標準図も、必要な機種のぶんをお渡しします。
図面を送って相談する（無料） 工務店・設計事務所さまへ 実例を見る メーカーのこと 全機種の数値表 電話 019-681-2477
このページの数値は、ファイヤーサイド株式会社（HOXTER 日本輸入元）発行の施工標準図・本体外形図・テクニカルデータシートをもとにしています。
機種ごとに数値が違います。実際の設計・施工にあたっては、必ずその機種の最新資料で照合してください。当社からお渡しできます。
建築基準法や各自治体の火災予防条例を考慮し、所轄監督官庁と事前協議のうえ、指示に従って施工してください。
