VERMONT CASTINGS ／ PARTS & PRICE

バーモントキャスティングスの部品を、
品番で。

アンコール（#2040・#2550・#1450）、デファイアント（#1975・#1940・#1610）、イントレピッドⅡ、アスペン、レゾリュート・アクレイム、ビジラント。ファイヤーサイドの総合パーツリスト2025年10月版に、ダッチウエストジャパンの2023年版（ドーントレス・イントレピッドフレックスバーン・アスペンC3）を足しました。
13グループ・部品1781点。出どころはファイヤーサイド（輸入元）／ダッチウエストジャパンの正規パーツリスト。

先に、読み方
機種ごとの、いちばん聞かれる部品
注文のしかた
#2040 アンコール
#2550 アンコール
#1450 アンコール・エヴァーバーン
#1975 デファイアント
#1940 デファイアント
#1610 デファイアント・エヴァーバーン
#1990 イントレピッドⅡ
#1920 アスペン
#2490 レゾリュート・アクレイム
#2310 ビジラント

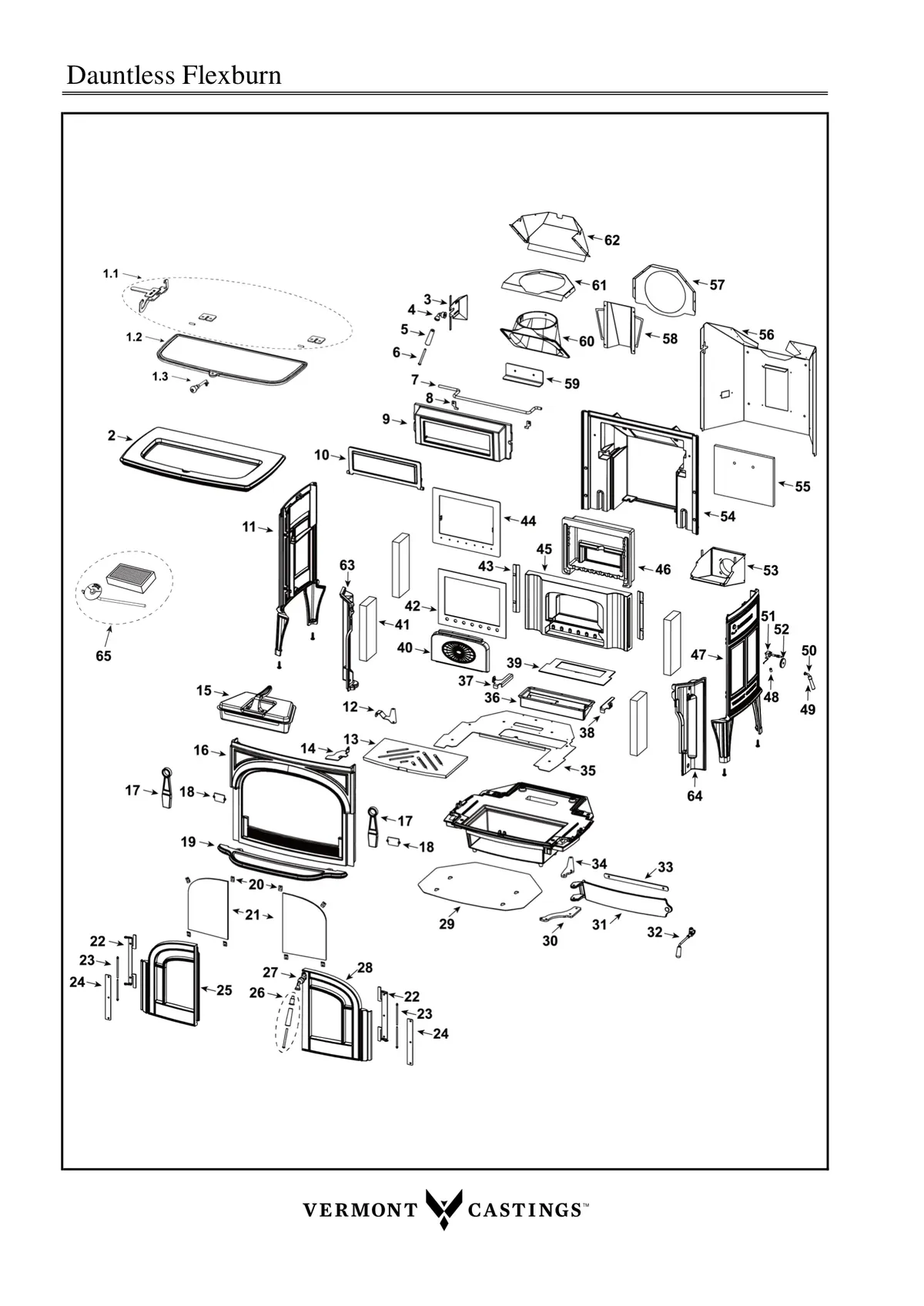

ドーントレスフレックスバーン

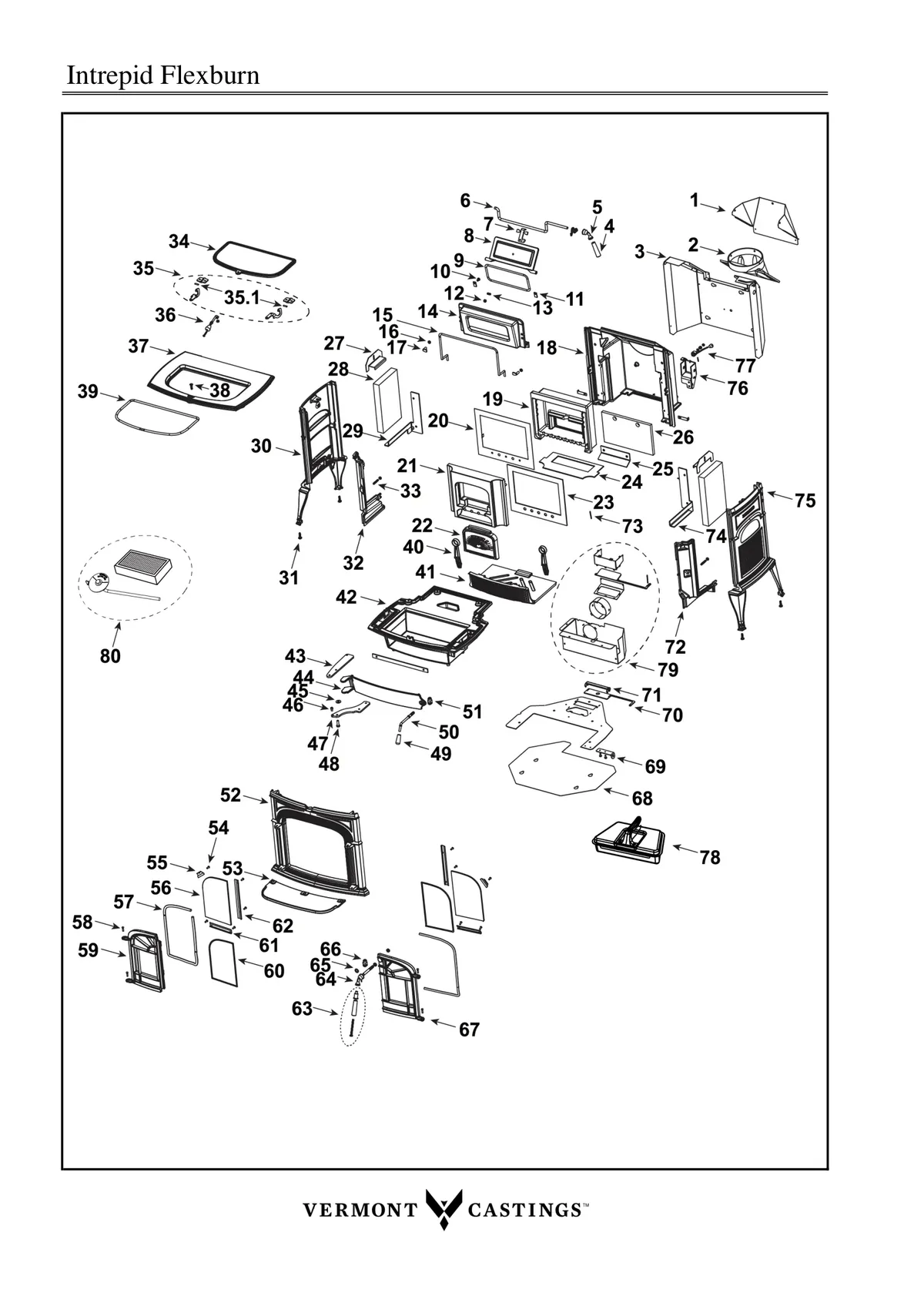

イントレピッドフレックスバーン
アスペン C3

先に、読み方

品番は、2023年3月改定／2025年10月の資料から写しています。価格は、メーカーの都合上ホームページ上からは消しております。お見積もりでお知らせします。注文は図番ではなく品番で。図番は資料の図の中の番号で、機種ごとに振り直されています。

この表の癖

触媒機は触媒（キャタリティックコンバスター）とリフラクトリーが消耗品です。ホウロウ色の外装部品は色ごとに品番が違い、ほとんどが受注発注です。ファイバーロープは50cmあたりの価格で、必要な長さは表に書いてあります。

「要確認」「廃盤」

「要確認」は、本国からの取り寄せか、取り外しを想定していない場所の部品です。在庫と納期は、その都度お調べします。「廃盤」は純正が出ない部品です。鉄板やバーミキュライトから加工して作れるものもあるので、あきらめる前にご相談ください。

機種ごとの、いちばん聞かれる部品

問い合わせでいちばん多いのが、ガラス・ガスケット・バッフル・触媒・グレート・耐火材です。機種ごとに、表の中で最初に出てくる部品を先に並べます。同じ名前で複数の品番がある機種は、下の表で確かめてください。

機種	ガラス	ガスケット・ロープ	バッフル	触媒	グレート・火格子	耐火レンガ・バーミキュライト
#2040 アンコール	81219	30002422	—	35353	要確認 30005294	30005237
#2550 アンコール	81219	1203591	—	31152S	1307434	—
#1450 アンコール・エヴァーバーン	81219	30002352	—	—	30002390	30005498
#1975 デファイアント	30001716	30005202	—	35353	30005234	30005202
#1940 デファイアント	1600064	R721	1300635	31152S	1300639	1601103
#1610 デファイアント・エヴァーバーン	1600062	30002864	—	—	要確認 30002820	—
#1990 イントレピッドⅡ	1601394	R721	—	31153	1308652	—
#1920 アスペン	81219	R722	—	—	30000604	1601103
#2490 レゾリュート・アクレイム	81219	1203591	—	—	1301851	—
#2310 ビジラント	81219	R516GG	—	—	要確認 1305011	1601103
ドーントレスフレックスバーン	2-00-586207-1	GK223GR	要確認 2-00-586148	—	3-00-586122A	2-00-586193
イントレピッドフレックスバーン	1200998	30007305A	—	—	30007297	30007299A
アスペン C3	3-40-950144	GK250TP	3-40-859031	—	—	S16040

注文のしかた

品番と個数を、LINE・電話・フォームのどれかで送ってください。在庫と納期を確かめて折り返します。取り付けまで頼む場合は、部品代と作業をまとめて見積もります。岩手・青森・秋田まで伺います。部品だけの発送は全国へ。

電話 019-681-2477（9:00〜17:00・水曜定休）フォームで相談メンテナンスの料金

#2040 アンコール#2040

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
1a	30002422	ファイバーロープ（フルーカラー裏）3/8″（φ9.5）（テープ付）必要な長さ 97cm
1b	021503	ファイバーロープ（ホウロウスターター（ホウロウ口元接続部））5/8″ （W15.8 フラット）６インチ：（テープ付）必要な長さ 50cm・８インチ： 68cm	要確認
2	30002422	ファイバーロープ（インナーバック内側左）3/8″（φ9.5）（テープ付）必要な長さ 34cm
2a	30002422	ファイバーロープ（インナーバック内側右）3/8″（φ9.5）（テープ付）必要な長さ 34cm
2b	30002422	ファイバーロープ（インナーバック外側左）3/8″（φ9.5）（テープ付）必要な長さ 45cm
2c	30002422	ファイバーロープ（インナーバック外側右）3/8″（φ9.5）（テープ付）必要な長さ 45cm
9	30002422	ファイバーロープ（フロント、バック、サイド上（トップ裏側））3/8″（φ9.5）（テープ付）必要な長さ 177cm
9a	R516GG	ファイバーロープ（トップグリドル側（ワイヤー付））5/16″ （φ7.94）必要な長さ 117cm
10	30002422	ファイバーロープ（ダンパーハウジング）3/8″（φ9.5）（テープ付）必要な長さ 152cm
10a	R721	ファイバーロープ（ダンパー周り）5/16″ （φ7.94）必要な長さ 110cm
17	30002422	ファイバーロープ（レフトサイド）3/8″（φ9.5）（テープ付）必要な長さ 49cm
18	30002422	ファイバーロープ（レフトエアーマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 149cm
19	30002422	ファイバーロープ（ライトエアーマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 149cm
20	30002422	ファイバーロープ（ライトサイド）3/8″（φ9.5）（テープ付）必要な長さ 49cm
23	30002422	ファイバーロープ（アウターボトム）3/8″（φ9.5）（テープ付）必要な長さ 486cm
29	R721	ファイバーロープ（アッシュドア裏）5/16″ （φ7.94）必要な長さ 115cm
38	30002422	ファイバーロープ（フロント裏側（エアウォッシュマニホールド））3/8″（φ9.5）（テープ付）必要な長さ 63cm
39	R721	ファイバーロープ（ドア（左））5/16″ （φ7.94）必要な長さ 115cm
39a	81219	ファイバーロープ（ドアガラス（左））3/16″ （φ4.76）必要な長さ 92cm
41	R721	ファイバーロープ（ドア（右））5/16″ （φ7.94）必要な長さ 90cm
41a	81219	ファイバーロープ（ドアガラス（右））3/16″ （φ4.76）必要な長さ 97cm
84	021503	ファイバーロープ（給気ボックス）5/8″ （W15.8 フラット）（テープ付）必要な長さ 89cm
	30007513	Y56B リフラクトリーサポートガスケット受注発注（価格はその都度確認）	要確認
Y58	30005202	リフラクトリーエンジンガスケットセット（A ：スロット付ファイヤーバックプレートパッキン、
パーツ
Y1	0000555	8″フルーカラー
Y72	30005268	アウターバックブラケットロアー受注発注（価格はその都度確認）	要確認
Y1	0001580	6″フルーカラー受注発注（価格はその都度確認）	要確認
Y73	30005279	エンドブリックリテイナー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y1	30006683	フルーカラー 6″（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y1	0001589	フルーカラー 6″（ホウロウマジョリカブラウン）
ホウロウパーツ（トワイライト）
Y1	30007031	フルーカラー 6″（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y2	30005289	インナーバック受注発注（価格はその都度確認）	要確認
Y74	30002909	ドアハンドルホルダー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y1	0000560	フルーカラー 8″（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y1	0000557	フルーカラー 8″（ホウロウマジョリカブラウン）
ホウロウパーツ（トワイライト）
Y1	0000561	フルーカラー 8″（ホウロウトワイライト）
パーツ
Y3	30005266	フルーカラーヒートシールド受注発注（価格はその都度確認）	要確認
Y75	30002717	フロントドアハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y9	30006682	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y9	30004879	トップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y9	30007030	トップ（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y5	30002399	レフトグリドルクアッド受注発注（価格はその都度確認）	要確認
Y76	5004226	アッシュドアハンドルシャフト受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y17	30006679	レフトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y17	30004876	レフトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y17	30007027	レフトサイド（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y6	30002401	ライトグリドルクアッド受注発注（価格はその都度確認）	要確認
Y78	30005267	アウターバックブラケットアッパー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y20	30006680	ライトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y20	30004877	ライトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y20	30007028	ライトサイド（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y7	30002386	グリドル受注発注（価格はその都度確認）	要確認
Y79	30005310	ダンパーアッセンブリー
ホウロウパーツ（レッド）
Y24	30006678	アッシュリップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y24	30004862	アッシュリップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y24	30007026	アッシュリップ（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y8	30002775	グリドルハンドルアッセンブリー
Y80	30005157	ローラーラッチアッセンブリーダグタイル販売終了	要確認
ホウロウパーツ（レッド）
Y26	30006677	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y26	30004874	レッグ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y26	30007025	レッグ（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y9	30002387	トップ受注発注（価格はその都度確認）	要確認
Y81	30002470	ボトムヒートシールドベース受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y38	30006681	フロント（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y38	30004878	フロント（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y38	30007029	フロント（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y10	30005293	ダンパーハウジング受注発注（価格はその都度確認）	要確認
Y82	30005031	ボトムヒートシールド左ウィング受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y39	30006685	ドア（左）（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y39	30004884	ドア（左）（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y39	30007033	ドア（左）（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y11	30006467	ダンパー受注発注（価格はその都度確認）	要確認
Y83	30005030	ボトムヒートシールド右ウィング受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
Y41	30006684	ドア（右）（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
Y41	30004883	ドア（右）（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（トワイライト）
Y41	30007032	ドア（右）（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
Y12	1601488	ダンパータブ
Y84	22343	給気ボックスアッセンブリー販売終了	要確認
Y13	1600851	ダンパーロッド受注発注（価格はその都度確認）	要確認
Y85	22347	給気ボックスカラー販売終了	要確認
Y14	30002715	グリドルスタブ受注発注（価格はその都度確認）	要確認
Y86	20006381	セラミックハンドル黒
Y15	1600664	ウッドハンドル黒
Y16	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
Y17	30002388	レフトサイド受注発注（価格はその都度確認）	要確認
Y18	30002408	レフトエアーマニホールド受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
Y19	30005290	ライトエアーマニホールド受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
Y20	30002405	ライトサイド受注発注（価格はその都度確認）	要確認
Y21	30002716	サーモスタットハンドルスタブアッセンブリー受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
Y22	30005294	グレート受注発注（価格はその都度確認）	要確認
ハードウェア
W1	1203210	六角ナット 1/4-20
パーツ
Y23	30005292	アウターボトム受注発注（価格はその都度確認）	要確認
ファイバーロープ
ハードウェア
W2	30001787	ネジ 1/4-20X3/4 BLK
ファイバーロープ
パーツ
Y24	30002402	アッシュリップ受注発注（価格はその都度確認）	要確認
ハードウェア
W3	1200809	皿ネジ 1/4-20X1 BLK
パーツ
Y25	30002397	アンダイアン
ファイバーロープ
	5005270	2d インナーバック（内側右／左）〈パッキン〉必要な長さ 33cm （片側）
ハードウェア
W4	1200907	トラスネジ 1/4-20X1 BLK
ファイバーロープ
パーツ
Y26	30002396	レッグ受注発注（価格はその都度確認）	要確認
ハードウェア
W5	1200993	なべネジ 1/4-20X3/8 BLK
パーツ
Y27	1600660	サーモスタットハンドル
ファイバーロープ
ハードウェア
W6	1201337	六角ボルト 1/4-20X3/8-Z GR5 トラスネジ 1/4-20X1/4-Z
ファイバーロープ
パーツ
Y28	5005470	サーモスタットコイル
Y29	30002392	アッシュドア受注発注（価格はその都度確認）	要確認
ハードウェア
W7	1200897	（品名は資料の図を参照）
ファイバーロープ
パーツ
Y30	1600663	アッシュドアハンドル（木）
ハードウェア
W8	1201338	六角ボルト 1/4-20X1/2 GR5 BLK
パーツ
Y33	30002404	アッシュドアヒンジロアー受注発注（価格はその都度確認）	要確認
ハードウェア
W9	1201374	六角ボルト 1/4-20X3/4 GR5 BLK
ファイバーロープ
パーツ
Y34	1601025	アッシュパン受注発注（価格はその都度確認）	要確認
ハードウェア
W10	1201396	六角ボルト 1/4-20X1 1/2 GR5
ファイバーロープ
パーツ
Y35	1601039	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
W11	1200896	トラスネジ 1/4-20X5/8 BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
Y36	1601027	アッシュパンカバー（ハンドル付）受注発注（価格はその都度確認）	要確認
ハードウェア
W12	1200938	六角穴付き皿ネジ 1/4-20X1 BLK 販売終了	要確認
ファイバーロープ
パーツ
Y37	30002407	エアウォッシュマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
W13	1201443	六角ボルト 3/8-16X1 1/4 FUL THD
ファイバーロープ
パーツ
Y38	30002393	フロント受注発注（価格はその都度確認）	要確認
ハードウェア
W14	1204212	全ネジ 1/4-20X1 1/4
ファイバーロープ
パーツ
Y39	30003938	ドア（左）受注発注（価格はその都度確認）	要確認
ハードウェア
W15	30006610	六角ボルト 1/4-20X2 3/4 GR5
ファイバーロープ
パーツ
Y40	1308634	ドアヒンジストリップ受注発注（価格はその都度確認）	要確認
ハードウェア
W16	1202470	ワッシャー 1/4-Z 7/8 od
ファイバーロープ
パーツ
Y41	30003939	ドア（右）受注発注（価格はその都度確認）	要確認
ハードウェア
W17	1201310	ネジ 1/4-20X3-Z （ウッドハンドル用）
ファイバーロープ
パーツ
Y42	1600661	グリドルノブ（木）
ハードウェア
W18	1202473	ワッシャー 1/4 BLK 266iX629o 064t
ファイバーロープ
パーツ
Y44	30005300	ドアガラス（左）
ハードウェア
W19	1202474	ワッシャー 1/4-Z 313iX742o 06t
ファイバーロープ
56	30005237	リフラクトリーサポートパッキン
パーツ
Y45	30005299	ドアガラス（右）
ハードウェア
W20	1202488	ワッシャー 3/8-Z 442iX1o 074t
ファイバーロープ
66	1203518	一次空気フレームパッキン	要確認
パーツ
Y47	2001301811	ダンパーランプ
ハードウェア
W21	30007257	ワッシャー 3/8-Z NRW406iX75o 062t 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
Y48	30002714	ハンドルベーススタブ
ハードウェア
W22	1201745	レッグレベラーボルト 1/4-20x1-Z 受注発注（価格はその都度確認）	要確認
パーツ
Y49	30005248	ファイヤーバックリテイナー受注発注（価格はその都度確認）	要確認
ハードウェア
W23	1202471	ワッシャー 1/4#304SS 294iX62o 047t
パーツ
Y51	1201846	フリクションスプリング
ハードウェア
W24	1203329	スクエアナット 1/4-20
パーツ
Y53	30002727	ロアー / アッパードアヒンジピン受注発注（価格はその都度確認）	要確認
ハードウェア
W25	1203290	六角ナット 3/8-16-Z TOPLK ソケットセットスクリュー受注発注（価格はその都度確認）	要確認
パーツ
Y54	30005291	インナーボトム
Y55	30002403	アッシュドアヒンジアッパー受注発注（価格はその都度確認）	要確認
ハードウェア
W26	1200414	1/4-20X1 1/4 S/S
1	30002477	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
Y56	30005233	リフラクトリーサポート受注発注（価格はその都度確認）	要確認
ハードウェア
W27	1200563	ソケットセットスクリュー 5/16-18X5/16 BLK
パーツ
	30006689	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
Y57	30005269	バックインシュレーションボード受注発注（価格はその都度確認）	要確認
ハードウェア
W28	1601394	ガラスクリップ
	30004850	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
ハードウェア
W29	1200980	なべネジ PH10-24X1/4-Z
	30007074	ウォーミングシェルフ棚のみ CB（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
ハードウェア
W30	30006609	六角ボルト 1/4-20x1 1/4 GR5
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
ハードウェア
W31	1202527	ワッシャー 1/4-Z 28iX1.25o 068t
	30006690	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
Y59	SRV8787021	B ：ファイヤーバックプレート、 C ：ファイヤーバックプレートパッキン）
ハードウェア
W32	1201308	グリドルハンドル用なべネジ PH8-32X1
W33	1201900	ブッシング
	30004818	ドラゴンブラケット CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
Y60	30005302	ファイヤーバック販売終了	要確認
ハードウェア
W34	1202058	なべネジ #10X1/2 BLK
	30007075	ドラゴンブラケット CB（ホウロウトワイライト）受注発注（価格はその都度確認）	要確認
パーツ
	8340012	Y60-2 新ファイヤーバック受注発注（価格はその都度確認）	要確認
ハードウェア
W35	1203213	六角ナット 1/4-20 LOCKNUT サーモスタットハンドルボルト
3	30002478	ウォーミングシェルフブラケット左
パーツ
Y61	35353	FS 触媒
4	30002479	ウォーミングシェルフブラケット右
ハードウェア
W36	1201243	SL8-32X2
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
パーツ
Y62	30005205	インナーパネル
Y63	30007251	アクセスパネル
ハードウェア
W37	1200417	ソケットセットスクリュー 1/4-20X1/4 販売終了	要確認
6	1201372	六角ボルト 1/4-20x5/8-BLK
7	1202473	ワッシャー 266iX.629o.064t
パーツ
	8340011	Y63-2 新アクセスパネル受注発注（価格はその都度確認）	要確認
ハードウェア
W38	1201779	スペーサー
パーツ
Y64	30005497	リフラクトリーライトエンド
ハードウェア
W39	63D0069	スプリングワッシャー受注発注（価格はその都度確認）	要確認
8	1201338	六角ボルト 1/4-20x1/2
ハードウェア
W40	30001794	六角穴付きボルト 1/4-20X3/8 BLK
9	1200422	ソケットセットスクリュー 1/4-20X7/16
パーツ
Y65	30005498	リフラクトリーレフトエンド
Y66	1307411	一次空気フレーム受注発注（価格はその都度確認）	要確認
ハードウェア
W41	1201294	セラミックハンドルボルト 1/4-20X3
パーツ
Y67	1307412	一次空気バルブ受注発注（価格はその都度確認）	要確認
ハードウェア
W42	19945	M4x8 ウイングボルト受注発注（価格はその都度確認）	要確認
パーツ
Y68	30005260	一次空気ロッド受注発注（価格はその都度確認）	要確認
ハードウェア
W43	1311810013	六角ボルト 5/16-18x3/4 販売終了	要確認
W44	8331181	六角ナット薄型 5/16 販売終了	要確認
パーツ
Y69	5005471	ケーブルアッセンブリー
Y70	30005261	アウターバックアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
W45	1201376	六角ボルト 1/4-20X1 GR5-BLK ━ 3 （2025.10）

#2550 アンコール#2550

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
5	1203591	ファイバーロープ（フルーカラー裏）5/16″（φ7.94）（テープ付）必要な長さ 100cm
18	R516GG	ファイバーロープ（トップ・グリドル（ワイヤー付））5/16″ （φ7.94）必要な長さ 120cm
22	R721	ファイバーロープ（アッパー・ファイヤーバック裏ダンパー周り）5/16″ （φ7.94）必要な長さ 110cm
28	R721	ファイバーロープ（ロアー・ファイヤーバック裏）5/16″ （φ7.94）必要な長さ 130cm
35	R722	ファイバーロープ（レフト・エア・プレート（左内側板）裏）3/8″ （φ9.5）必要な長さ 140cm
36	R722	ファイバーロープ（ライト・エア・プレート（右内側板）裏）3/8″ （φ9.5）必要な長さ 150cm
55	R721	ファイバーロープ（アッシュドア裏）5/16″ （φ7.94）必要な長さ 125cm
73	R721	ファイバーロープ（ドア（左））5/16″ （φ7.94）必要な長さ 120cm
78	R721	ファイバーロープ（ドア（右））5/16″ （φ7.94）必要な長さ 85cm
73a	81219	ファイバーロープ（ドアガラス（左））3/16″ （φ4.76）必要な長さ 95cm
78a	81219	ファイバーロープ（ドアガラス（右））3/16″ （φ4.76）必要な長さ 95cm
ホウロウパーツ（レッド）
A5	0001586	フルーカラー 6″（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A5	0001589	フルーカラー 6″（ホウロウマジョリカブラウン）
パーツ
A1	1601492	二次空気カバー受注発注（価格はその都度確認）	要確認
A85	1301811	ダンパーランプ
ホウロウパーツ（レッド）
A5	0000559	フルーカラー 8″（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A5	0000557	フルーカラー 8″（ホウロウマジョリカブラウン）
パーツ
A2	1601489	二次空気サーモスタット
A86	30002714	ハンドルベーススタブ
ホウロウパーツ（レッド）
A18	2328618	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A18	30004867	トップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
A34	2328623	レフトサイドパネル（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A34	30004866	レフトサイドパネル（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
A3	1601486	二次空気リンク受注発注（価格はその都度確認）	要確認
A87	20006381	セラミックハンドル黒
ホウロウパーツ（レッド）
A37	2328619	ライトサイドパネル（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A37	30004865	ライトサイドパネル（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
A4	1601490	二次空気フラップ受注発注（価格はその都度確認）	要確認
A89	1201846	フリクションスプリング
ホウロウパーツ（レッド）
A45	30002610	アッシュリップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A45	30004862	アッシュリップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
A5	0000555	8″フルーカラー
A90	5005471	ケーブルアッセンブリー
ホウロウパーツ（レッド）
A51	2327427	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A51	30004863	レッグ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
A5	0001580	6″フルーカラー受注発注（価格はその都度確認）	要確認
A94	1602510	セラミックボックスアッセンブリー
ホウロウパーツ（レッド）
A71	2328635	フロント（ホウロウレッド）販売終了	要確認
ホウロウパーツ（マジョリカブラウン）
A71	30004864	フロント（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
A6	1308620	バックパネル受注発注（価格はその都度確認）	要確認
A95	5008649	アッパーファイヤーバックアッセンブリー
ホウロウパーツ（レッド）
A73	2328637	レフトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A73	30004872	レフトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
A7	1608629	レフトヒートデフレクター
ホウロウパーツ（レッド）
A78	2328636	ライトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
A78	30004871	ライトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
A8	1608630	ライトヒートデフレクター
A10	31152S	FS 触媒
A11	1602511	セラミックボックスアクセスパネル
A14	30005118	レフトグリドルクアッド
A15	30005119	ライトグリドルクアッド
A16	1300797	グリドル
ファイバーロープ
パーツ
A17	30002775	グリドルハンドルアッセンブリー
ファイバーロープ
パーツ
A18	1308618	トップ受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
A19	30002715	グリドルスタブ受注発注（価格はその都度確認）	要確認
ハードウェア
C1	1200993	なべネジ 1/4-20 ｘ 3/8-BLK
ファイバーロープ
パーツ
A20	1600661	グリドルノブ（木）
ハードウェア
C2	1200907	トラスネジ 1/4-20X1-BLK
ファイバーロープ
パーツ
A21	1301810	ウェッジ
ハードウェア
C3	1200980	なべネジ 10-24x1/4"
ファイバーロープ
42	1203518	一次空気フレームパッキン	要確認
パーツ
A22	1308644	アッパーファイヤーバック受注発注（価格はその都度確認）	要確認
ハードウェア
C4	30004731	ソケットボタンボルト 10-24X1/2 販売終了	要確認
ファイバーロープ
パーツ
A23	1308631	ダンパー受注発注（価格はその都度確認）	要確認
ハードウェア
C5	1201986	シムリング受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
A24	1601488	ダンパータブ
ハードウェア
C6	1201395	六角ボルト 1/4-20X1 1/2-S/S
ファイバーロープ
パーツ
A25	1600851	ダンパーロッド受注発注（価格はその都度確認）	要確認
ハードウェア
C7	1202470	ワッシャー 1/4-PLN 7/8 od
ファイバーロープ
パーツ
A27	1308625	スロートフード
ハードウェア
C8	1203329	スクエアナット 1/4-20
ファイバーロープ
パーツ
A28	1308646	ロアーファイヤーバック
ハードウェア
C9	1201338	六角ボルト 1/4-20x1/2
パーツ
A31	1600664	ウッドハンドル黒
ハードウェア
C10	1201310	ネジ 1/4-20X3- （ウッドハンドル用）
パーツ
A33	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
C11	1201779	スペーサー
パーツ
A34	1308623	レフトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
C12	1201900	ブッシング
パーツ
A35	1308621	レフトエアプレート受注発注（価格はその都度確認）	要確認
ハードウェア
C13	1201308	グリドルハンドル用スロットネジ 8 − 32 Ｘ 1
1	1302208	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
A36	1308622	ライトエアプレート受注発注（価格はその都度確認）	要確認
ハードウェア
C14	1203210	六角ナット 1/4-20
	2322208	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
A37	1308619	ライトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
C15	30001794	キャップスクリュー 1/4-20x3/8-BLK
	30004817	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
A38	30002716	サーモスタットハンドルスタブアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
C16	1200896	トラスネジ 1/4-20x5/8-BLK 受注発注（価格はその都度確認）	要確認
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
A39	5005470	サーモスタットコイル
ハードウェア
C17	1200334	ソケットセットスクリュー 7/16-20X1-BLK 受注発注（価格はその都度確認）	要確認
パーツ
A40	1307434	グレート
	2322220	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ハードウェア
C18	1201294	セラミックハンドルボルト 1/4-20 ｘ 3.5
	30004818	ドラゴンブラケット CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
A41	1308609	一次空気カバープレート受注発注（価格はその都度確認）	要確認
ハードウェア
C19	1202471	ワッシャー 1/4#304SS.294iX.62o.04
パーツ
A42	1307411	一次空気フレーム受注発注（価格はその都度確認）	要確認
3	1302221	ウォーミングシェルフブラケット左
ハードウェア
C20	1201243	サーモスタットハンドルボルト 8-32 ｘ 2
4	1302222	ウォーミングシェルフブラケット右
パーツ
A43	1307412	一次空気バルブ受注発注（価格はその都度確認）	要確認
ハードウェア
C21	1200417	ソケットセットスクリュー 1/4-20 1/4 販売終了	要確認
パーツ
A44	1308604	ボトム受注発注（価格はその都度確認）	要確認
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
ハードウェア
C22	1200881	ネジ 1/4-20X3/4-BLK
6	1201338	六角ボルト 1/4-20x1/2
パーツ
A45	30002402	アッシュリップ受注発注（価格はその都度確認）	要確認
ハードウェア
C23	1202474	ワッシャー 1/4-Z .313iX.742o.06t
パーツ
A46	1601493	一次空気ロッド受注発注（価格はその都度確認）	要確認
ハードウェア
C24	1201376	六角ボルト 1/4-20X1" GR 5-BLK
7	1202473	ワッシャー 266iX.629o.064t
パーツ
A47	1600660	サーモスタットハンドル
ハードウェア
C25	1204212	全ネジ 1/4 -20 x 1 1/4
8	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
A50	1307419	アンダイアン
ハードウェア
C26	1200848	ネジ 1/4-20x2-BLK 受注発注（価格はその都度確認）	要確認
パーツ
A51	1307427	レッグ受注発注（価格はその都度確認）	要確認
ハードウェア
C27	1202560	ワッシャー FL3/8-Z.406i.75o.062 ソケットセットスクリュー
パーツ
A52	1600600	ドアハンドルホルダー受注発注（価格はその都度確認）	要確認
A53	1308603	アッシュドロップ受注発注（価格はその都度確認）	要確認
ハードウェア
C28	1200563	5/16-18x5/16-BLK
パーツ
A54	30002362	ドアラッチアッセンブリー
ハードウェア
C29	1201378	六角ボルト 1/4-20X1 1/4-FLTHD-Z 受注発注（価格はその都度確認）	要確認
パーツ
A55	1308607	アッシュドア受注発注（価格はその都度確認）	要確認
ハードウェア
C30	1200482	フラットキャップスクリュ 1/4-20x1/2-BLK 受注発注（価格はその都度確認）	要確認
パーツ
A56	1600663	ドアハンドル（木）
ハードウェア
C31	1201374	六角ボルト 1/4-20X3/4GR5-BLK
パーツ
A57	1208608	アッシュドアヒンジロッド受注発注（価格はその都度確認）	要確認
ハードウェア
C32	1208610	キャップスクリュー 3/8-16x1 1/4 販売終了	要確認
パーツ
A58	30001749	コッターピン販売終了	要確認
ハードウェア
C33	1201443	六角ボルト 3/8-16X1 1/4
パーツ
A59	1308605	アッシュドアヒンジサポート受注発注（価格はその都度確認）	要確認
ハードウェア
C34	1202488	ワッシャー 3/8-Z .442iX1o.074t
パーツ
A60	1601025	アッシュパン受注発注（価格はその都度確認）	要確認
ハードウェア
C36	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
1	30005024	ボトムヒートシールドベース販売終了	要確認
パーツ
A61	1601039	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
C37	1202473	ワッシャー 266iX.629o.064t
パーツ
A62	1601027	アッシュパンカバー（ハンドル付）受注発注（価格はその都度確認）	要確認
ハードウェア
C38	1200461	なべキャップスクリュー 1/4-20X3/4
2	30005027	ボトムヒートシールド右ウィング受注発注（価格はその都度確認）	要確認
パーツ
A63	1600622	アッシュドアハンドルシャフト受注発注（価格はその都度確認）	要確認
ハードウェア
C39	1201745	レッグレベラーボルト 1/4-20x1 受注発注（価格はその都度確認）	要確認
3	30005028	ボトムヒートシールド左ウィング受注発注（価格はその都度確認）	要確認
パーツ
A70	1308615	エアウォッシュマニホールドフロント受注発注（価格はその都度確認）	要確認
ハードウェア
C40	1200809	ネジ 1/4-20X1-BLK
4	1601755	スペーサー
パーツ
A71	1308635	フロント販売終了	要確認
ハードウェア
C41	1200436	ソケットセットスクリュー 1/4-20X1-BLK
5	1402252	アッシュドアヒートシールド販売終了	要確認
パーツ
A72	1307403	エアウォッシュマニホールドレフトドア受注発注（価格はその都度確認）	要確認
ハードウェア
C42	1201392	六角ボルト 1/4-20X2 GR 2-Z 受注発注（価格はその都度確認）	要確認
6	1201781	スペーサー
パーツ
A73	1308637	レフトドア受注発注（価格はその都度確認）	要確認
ハードウェア
C43	1202423	ワッシャー #10SAE-Z.218idX.5od.05
パーツ
A74	1308634	ドアヒンジストリップ受注発注（価格はその都度確認）	要確認
ハードウェア
C44	1200992	なべネジ 10-24X1-Z
パーツ
A75	1307404	エアウォッシュマニホールドライトドア受注発注（価格はその都度確認）	要確認
ハードウェア
C45	1200998	TRS ネジ 10-24x1/2
パーツ
A76	30002727	ロアー / アッパードアヒンジピン受注発注（価格はその都度確認）	要確認
ハードウェア
C46	1601394	ガラスクリップ
パーツ
A77	30002721	ドアハンドルベースアッセンブリー
ハードウェア
C47	1200643	ストッパーネジ 10-24X7/16BLK
パーツ
A78	1308636	ライトドア受注発注（価格はその都度確認）	要確認
ハードウェア
C48	1201373	六角ボルト 1/4-20X5/8 S/S
パーツ
A81	1408630	レフトドアガラス
ハードウェア
C49	1201337	六角ボルト 1/4-20 X 3/8 GR5-Z
パーツ
A82	1408629	ライトドアガラス
ハードウェア
C51	1200991	なべネジ 10-24X3/4
パーツ
A83	1408628	ドアラッチ
ハードウェア
C52	1201899	ホールプラグ ━ 5 （2025.10）販売終了	要確認

#1450 アンコール・エヴァーバーン#1450

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
J81	30002352	マスタッシュガスケット
1	30002422	ファイバーロープ（フルーカラー裏）3/8″（φ9.5）（テープ付）必要な長さ 97cm
2	30002422	ファイバーロープ（バック内側左）3/8″（φ9.5）（テープ付）必要な長さ 38cm
2a	30002422	ファイバーロープ（バック内側右）3/8″（φ9.5）（テープ付）必要な長さ 38cm
2b	30002422	ファイバーロープ（バック外側左）3/8″（φ9.5）（テープ付）必要な長さ 48cm
2c	30002422	ファイバーロープ（バック外側右）3/8″（φ9.5）（テープ付）必要な長さ 48cm
9	30002422	ファイバーロープ（トップ裏側（フロント、バック、サイド））3/8″（φ9.5）（テープ付）必要な長さ 177cm
9a	R516GG	ファイバーロープ（トップグリドル（ワイヤー付））5/16″ （φ7.94）必要な長さ 117cm
10	30002422	ファイバーロープ（ダンパーハウジング）3/8″（φ9.5）（テープ付）必要な長さ 152cm
10a	R721	ファイバーロープ（ダンパー周り）5/16″ （φ7.94）必要な長さ 110cm
17	30002422	ファイバーロープ（サイド（左））3/8″（φ9.5）（テープ付）必要な長さ 49cm
18	30002422	ファイバーロープ（マニホールド（左））3/8″（φ9.5）（テープ付）必要な長さ 152cm
19	30002422	ファイバーロープ（マニホールド（右））3/8″（φ9.5）（テープ付）必要な長さ 152cm
20	30002422	ファイバーロープ（サイド（右））3/8″（φ9.5）（テープ付）必要な長さ 49cm
23	30002422	ファイバーロープ（ボトム）3/8″（φ9.5）（テープ付）必要な長さ 490cm
29	R721	ファイバーロープ（アッシュドア裏）5/16″ （φ7.94）必要な長さ 115cm
37	30002422	ファイバーロープ（エアマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 60cm
38	30002422	ファイバーロープ（フロントエアマニホールド上）3/8″（φ9.5）（テープ付）必要な長さ 62cm
38a	30002422	ファイバーロープ（フロントエアマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 62cm
39	R721	ファイバーロープ（ドア（左））5/16″ （φ7.94）必要な長さ 115cm
39a	81219	ファイバーロープ（ドアガラス（左））3/16″ （φ4.76）必要な長さ 92cm
41	R721	ファイバーロープ（ドア（右））5/16″ （φ7.94）必要な長さ 90cm
41a	81219	ファイバーロープ（ドアガラス（右））3/16″ （φ4.76）必要な長さ 97cm
J59	30002418	インサルガスケットシュー
パーツ
J1	0000555	8" フルーカラー
J65	30005498	レフトエンドリフラクトリー
J1	0001580	6" フルーカラー受注発注（価格はその都度確認）	要確認
J66	30002443	プライマリーエアフラップ
ホウロウパーツ（レッド）
J1	0001586	フルーカラー 6″（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J1	0001589	フルーカラー 6″（ホウロウマジョリカブラウン）
パーツ
J2	30002385	インナーバック受注発注（価格はその都度確認）	要確認
J67	30002841	プライマリエアシャフト受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
J1	0000559	フルーカラー 8″（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J1	0000557	フルーカラー 8″（ホウロウマジョリカブラウン）
パーツ
J3	30002442	ライトヒートディフレクター販売終了	要確認
J68	30002445	プライマリーエアリンケージ
ホウロウパーツ（レッド）
J9	30002615	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J9	30004879	トップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J4	30002441	レフトヒートディフレクター販売終了	要確認
J69	30002450	アウターバックアッセンブリー販売終了	要確認
ホウロウパーツ（レッド）
J17	30002613	レフトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J17	30004876	レフトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J5	30002399	レフトグリドルクアッド受注発注（価格はその都度確認）	要確認
J70	30002470	ボトムヒートシールドベース受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
J20	30002612	ライトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J20	30004877	ライトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J6	30002401	ライトグリドルクアッド受注発注（価格はその都度確認）	要確認
J72	30002457	リアサイドブラケット受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
J24	30002610	アッシュリップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J24	30004862	アッシュリップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J7	30002386	グリドル受注発注（価格はその都度確認）	要確認
J73	30002480	ブリックサポートブラケット
ホウロウパーツ（レッド）
J26	30002611	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J26	30004874	レッグ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
J38	30002614	フロント（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J38	30004878	フロント（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J8	30002775	グリドルハンドルアッセンブリー
J74	30002909	ハンドルブラケット受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
J39	30003950	レフトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J39	30004884	レフトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J9	30002387	トップ受注発注（価格はその都度確認）	要確認
J75	30002717	フロントドアハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
J41	30003951	ライトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
J41	30004883	ライトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J10	30002413	ダンパーハウジング受注発注（価格はその都度確認）	要確認
J76	5004226	アッシュドアハンドルシャフト受注発注（価格はその都度確認）	要確認
J11	30002389	ダンパー受注発注（価格はその都度確認）	要確認
J78	30002667	アッパーサイドブラケット販売終了	要確認
J12	1601488	ダンパータブ
J79	30002398	ダンパーアッセンブリー
J13	1600851	ダンパーロッド受注発注（価格はその都度確認）	要確認
J80	30005157	ドアラッチアッセンブリー販売終了	要確認
J14	30002715	グリドルスタブ受注発注（価格はその都度確認）	要確認
J15	1600664	ウッドハンドル黒
J82	30005031	ボトムヒートシールド左ウィング受注発注（価格はその都度確認）	要確認
J16	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
J83	30005030	ボトムヒートシールド右ウィング受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J17	30002388	レフトサイドパネル受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J18	30002408	レフトエアーマニホールド受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J19	30002409	ライトエアーマニホールド受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J20	30002405	ライトサイドパネル受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J21	30002716	サーモスタットハンドルスタブアッセンブリー受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J22	30002390	グレート
ファイバーロープ
パーツ
J23	30002391	ボトム外側受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J24	30002402	アッシュリップ受注発注（価格はその都度確認）	要確認
ハードウェア
P1	1203210	六角ナット 1/4-20
ファイバーロープ
パーツ
J25	30002397	アンダイアン
ハードウェア
P2	1200881	ネジ 1/4-20X3/4-BLK
ファイバーロープ
パーツ
J26	30002396	レッグ受注発注（価格はその都度確認）	要確認
ハードウェア
P3	1200809	ネジ 1/4-20X1-BLK
ファイバーロープ
パーツ
J27	1600660	サーモスタットハンドル
ハードウェア
P4	1200907	トラスネジ 1/4-20X1-BLK
ファイバーロープ
パーツ
J28	30002362	ドアラッチアッセンブリー
ハードウェア
P5	1200993	なべネジ 1/4-20 ｘ 3/8-BLK
ファイバーロープ
パーツ
J29	30002392	アッシュドア受注発注（価格はその都度確認）	要確認
ハードウェア
P6	1201337	六角ボルト 1/4-20 X 3/8 GR5-Z
ファイバーロープ
パーツ
J30	1600663	ドアハンドル（木）
ハードウェア
P7	1201327	六角ボルト 1/4-20X3/8-S/S 販売終了	要確認
ファイバーロープ
パーツ
J31	30002473	アッシュドアヒンジピン
ハードウェア
P8	1201338	六角ボルト 1/4-20x1/2
ファイバーロープ
パーツ
J32	30001749	コッターピン販売終了	要確認
ハードウェア
P9	1201374	六角ボルト 1/4-20X3/4GR5-BLK
ファイバーロープ
パーツ
J33	30002404	アッシュドアヒンジロアー受注発注（価格はその都度確認）	要確認
ハードウェア
P10	1201381	六角ボルト 1/4-20X3/4 #304 S/S
ファイバーロープ
パーツ
J34	1601025	アッシュパン受注発注（価格はその都度確認）	要確認
ハードウェア
P11	1201395	六角ボルト 1/4-20X1 1/2-S/S
ファイバーロープ
パーツ
J35	1601039	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
P13	1201443	六角ボルト 3/8-16X1 1/4
ファイバーロープ
パーツ
J36	1601027	アッシュパンカバー（ハンドル付）受注発注（価格はその都度確認）	要確認
ハードウェア
P14	30002287	六角ボルト 1/4-20X7/8 S/S 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
J37	30002407	エアウォッシュマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
P15	30002447	六角ボルト 1/4-20x2 3/4-S/S
パーツ
J38	30002393	フロント受注発注（価格はその都度確認）	要確認
ハードウェア
P16	1202470	ワッシャー 1/4-PLN 7/8 od
パーツ
J39	30003938	レフトドア受注発注（価格はその都度確認）	要確認
ハードウェア
P17	1201310	ネジ 1/4-20X3- （ウッドハンドル用）
パーツ
J40	1308634	ドアヒンジストリップ受注発注（価格はその都度確認）	要確認
ハードウェア
P18	1202473	ワッシャー 266iX.629o.064t
パーツ
J41	30003939	ライトドア受注発注（価格はその都度確認）	要確認
ハードウェア
P19	1202474	ワッシャー 1/4-Z .313iX.742o.06t
1	30002477	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
J42	1600661	グリドルノブ（木）
ハードウェア
P20	1202488	ワッシャー 3/8-Z .442iX1o.074t
	30002650	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
J44	30005300	レフトドアガラス
ハードウェア
P21	1202560	ワッシャー FL3/8-Z.406i.75o.062
	30004850	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J45	1408629	ライトドアガラス
ハードウェア
P22	1201745	レッグレベラーボルト 1/4-20x1 受注発注（価格はその都度確認）	要確認
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
J47	1301811	ダンパーランプ
ハードウェア
P23	1202471	ワッシャー 1/4#304SS.294iX.62o.04
	2322220	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ハードウェア
P24	1203329	スクエアナット 1/4-20
パーツ
J48	30002714	ハンドルベーススタブ
	30004818	ドラゴンブラケット CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
J49	20006381	セラミックハンドル黒
ハードウェア
P25	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
3	30002478	ウォーミングシェルフブラケット左
パーツ
J51	1201846	フリクションスプリング
ハードウェア
P26	1200436	ソケットセットスクリュー 1/4-20X1-BLK
4	30002479	ウォーミングシェルフブラケット右
パーツ
J53	30002727	ロアー / アッパードアヒンジピン受注発注（価格はその都度確認）	要確認
ハードウェア
P28	1601394	ガラスクリップ
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
パーツ
J54	30002406	インナーボトム受注発注（価格はその都度確認）	要確認
ハードウェア
P29	1200980	なべネジ PH10-24X1/4-Z
6	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
J55	30002415	プライマリーエアープレート受注発注（価格はその都度確認）	要確認
ハードウェア
P30	1200417	ソケットセットスクリュー 1/4-20 1/4 販売終了	要確認
7	1202473	ワッシャー 266iX.629o.064t
パーツ
J56	30002416	ロアーブリックリティナー受注発注（価格はその都度確認）	要確認
ハードウェア
P31	1200461	なべキャップスクリュー 1/4-20X3/4
8	1201338	六角ボルト 1/4-20x1/2
パーツ
J57	30002403	アッシュドアヒンジアッパー受注発注（価格はその都度確認）	要確認
ハードウェア
P32	1201308	グリドルハンドル用スロットネジ 8 − 32 Ｘ 1
9	1200422	ソケットセットスクリュー 1/4-20X7/16
パーツ
J58	0000122	ファウンテンアッセンブリー
ハードウェア
P33	1201900	ブッシング
パーツ
ハードウェア
P34	1202058	なべネジ #10X1/2-BLK
パーツ
J60	30002419	リフラクトリーシュー
ハードウェア
P35	1200563	ソケットセットスクリュ 5/16-18x5/16-BLK
パーツ
J61	30002414	リフラクトリーロアー
ハードウェア
P36	1201243	サーモスタットハンドルボルト 8 − 32 ｘ 2
パーツ
J62	30002420	エンドインシュレーション
ハードウェア
P37	1201294	セラミックハンドルボルト 1 ／ 4 − 20 ｘ 3.5
パーツ
J63	30004572	ファウンテンヒートシールド
ハードウェア
P38	1201779	スペーサー
パーツ
J64	30005497	ライトエンドリフラクトリー
ハードウェア
P39	63D0069	スプリングワッシャー ━ 7 （2025.10）受注発注（価格はその都度確認）	要確認

#1975 デファイアント#1975

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
T8	30005202	リフラクトリーエンジンガスケットセット
	30007513	T11B リフラクトリーサポートガスケット受注発注（価格はその都度確認）	要確認
6	30002422	ファイバーロープ（インナーバック内側左）3/8″（φ9.5）（テープ付）必要な長さ 42cm
6a	30002422	ファイバーロープ（インナーバック内側右）3/8″（φ9.5）（テープ付）必要な長さ 42cm
6b	30002422	ファイバーロープ（インナーバック外側左）3/8″（φ9.5）（テープ付）必要な長さ 57cm
6c	30002422	ファイバーロープ（インナーバック外側右）3/8″（φ9.5）（テープ付）必要な長さ 54cm
21	R721	ファイバーロープ（ダンパー周り）5/16″（φ7.94）必要な長さ 108cm
21a	30001910	ファイバーロープ（ダンパーハウジング）7/16″（φ11.1）（テープ付）必要な長さ 188cm
32	30002422	ファイバーロープ（レフトサイド）3/8″（φ9.5）（テープ付）必要な長さ 71cm
33	30002422	ファイバーロープ（レフトエアーマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 147cm
34	30002422	ファイバーロープ（ライトエアーマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 147cm
35	30002422	ファイバーロープ（ライトサイド）3/8″（φ9.5）（テープ付）必要な長さ 71cm
42	30002422	ファイバーロープ（アウターボトム）3/8″（φ9.5）（テープ付）必要な長さ 488cm
53	R722	ファイバーロープ（アッシュドア裏）3/8″（φ9.5）必要な長さ 137cm
65	30002422	ファイバーロープ（フロント裏側（エアウォッシュマニホールド））3/8″（φ9.5）（テープ付）必要な長さ 71cm
67	7000910	ファイバーロープ（ドア（左））7/16″（φ11.1）必要な長さ 122cm
67a	81219	ファイバーロープ（ドアガラス（左））3/16″（φ4.76）必要な長さ 107cm
69	30002422	ファイバーロープ（フロント、バック、サイド上（トップ裏側））3/8″（φ9.5）（テープ付）必要な長さ 198cm
69a	R516GG	ファイバーロープ（トップグリドル側（ワイヤー付））5/16″（φ7.94）必要な長さ 132cm
73	7000910	ファイバーロープ（ドア（右））7/16″（φ11.1）必要な長さ 92cm
73a	81219	ファイバーロープ（ドアガラス（右））3/16″（φ4.76）必要な長さ 107cm
87a	30002422	ファイバーロープ（フルーカラー裏）3/8″（φ9.5）（テープ付）必要な長さ 130cm
87b	021503	ファイバーロープ（ホウロウスターター（ホウロウ口元接続部））5/8″ （W15.8 フラット）６インチ：（テープ付）必要な長さ 50cm・８インチ： 68cm	要確認
95	021503	ファイバーロープ（給気ボックス）5/8″ （W15.8 フラット）（テープ付）必要な長さ 98cm
パーツ
T1	30005265	フルーカラーヒートシールド受注発注（価格はその都度確認）	要確認
T71	30001716	ガラスクリップ（ライトドアのみ）
T2	30005206	リフラクトリーライトエンド受注発注（価格はその都度確認）	要確認
T72	30002717	フロントドアハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
T32	30006697	レフトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T32	30004834	レフトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T3	30005207	リフラクトリーレフトエンド受注発注（価格はその都度確認）	要確認
T73	30002812	ドア（右）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
T35	30006698	ライトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T35	30004835	ライトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T4	30005279	エンドブリックリテイナー受注発注（価格はその都度確認）	要確認
T76	30005247	ドアガラス（左右共通）
ホウロウパーツ（レッド）
T43	30006696	アッシュリップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T43	30004833	アッシュリップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T6	30005242	インナーバック受注発注（価格はその都度確認）	要確認
T78	30002727	ロアー / アッパードアヒンジピン受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
T65	30006699	フロント（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T65	30004836	フロント（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T7	30005269	バックインシュレーションボード受注発注（価格はその都度確認）	要確認
T81	30002714	ハンドルベーススタブ
ホウロウパーツ（レッド）
T67	30006703	ドア（左）（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T67	30004842	ドア（左）（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T82	20006381	セラミックハンドル黒
ホウロウパーツ（レッド）
T69	30006700	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T69	30004837	トップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T85	30001690	アッシュパンカバーアッセンブリー（アッシュパン付）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
T73	30006702	ドア（右）（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T73	30004841	ドア（右）（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T9	SRV8787021	（A ：スロット付ファイヤーバックプレートパッキン、 B：ファイヤーバックプレート、 C：ファイヤーバックプレートパッキン）
ホウロウパーツ（レッド）
T87	30006701	フルーカラー（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T87	30004815	フルーカラー（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T87	30001576	フルーカラー受注発注（価格はその都度確認）	要確認
T88	30002835	レッグ受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
T88	30006695	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
T88	30004843	レッグ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T10	30005203	ファイヤーバック受注発注（価格はその都度確認）	要確認
T89	30001717	アッシュパン受注発注（価格はその都度確認）	要確認
T11	30005233	リフラクトリーサポート受注発注（価格はその都度確認）	要確認
T92	30005037	ボトムヒートシールドベース受注発注（価格はその都度確認）	要確認
T93	30005038	ボトムヒートシールド右ウイング受注発注（価格はその都度確認）	要確認
T12	30005249	アウターバックアッセンブリー受注発注（価格はその都度確認）	要確認
T94	30005039	ボトムヒートシールド左ウイング受注発注（価格はその都度確認）	要確認
T13	30002399	レフトグリドルクアッド受注発注（価格はその都度確認）	要確認
T95	22367	給気ボックスアッセンブリー販売終了	要確認
T14	30002401	ライトグリドルクアッド受注発注（価格はその都度確認）	要確認
T96	22371	給気ボックスカラー販売終了	要確認
T15	30005257	グリドル受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
T16	30002775	グリドルハンドルアッセンブリー
ファイバーロープ
パーツ
T17	30002715	グリドルスタブ受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
T18	1600661	グリドルノブ（木）
ファイバーロープ
パーツ
T19	30005322	ダンパーハウジングアッセンブリー
ファイバーロープ
	5005270	6d インナーバック（内側右／左）〈パッキン〉必要な長さ 33cm （片側）
パーツ
T20	1300643	ダンパーランプ
ファイバーロープ
11	30005237	リフラクトリーサポートパッキン
パーツ
T21	30002821	ダンパーハウジング受注発注（価格はその都度確認）	要確認
ハードウェア
X1	1200482	六角穴付き皿ネジ 1/4-20X1/2 BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
T22	30002816	ダンパー受注発注（価格はその都度確認）	要確認
ハードウェア
X2	30001787	皿ネジ 1/4-20X5/8-Z
ファイバーロープ
パーツ
T23	1601488	ダンパータブ
ハードウェア
X3	1200907	トラスネジ 1/4-20X1 BLK
ファイバーロープ
パーツ
T24	1600065	ダンパーロッド受注発注（価格はその都度確認）	要確認
ハードウェア
X4	1200993	なべネジ 1/4-20X3/8 BLK
ファイバーロープ
パーツ
T25	35353	FS 触媒
ハードウェア
X5	1203213	六角ボルト 1/4-20 LOCKNUT
ファイバーロープ
パーツ
T26	30005205	インナーパネル
ハードウェア
X6	1201337	六角ボルト 1/4-20X3/8 GR5-Z
ファイバーロープ
パーツ
T28	30007252	アクセスパネル
ハードウェア
X7	1201338	六角ボルト 1/4-20X1/2 GR5 BLK
ファイバーロープ
パーツ
T29	30005248	ファイヤーバックリテイナー受注発注（価格はその都度確認）	要確認
ハードウェア
X8	1201374	六角ボルト 1/4-20X3/4 GR5 BLK
ファイバーロープ
59	1203518	一次空気フレームパッキン	要確認
パーツ
T30	1600664	ウッドハンドル黒（ワッシャー不要）
ハードウェア
X9	1202473	ワッシャー 1/4 BLK 266iX629o 064t
ファイバーロープ
パーツ
T31	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
X10	30006609	六角ボルト 1/4-20X1 1/4 GR5 六角ボルト 1/4-20X1 GR5-BLK
ファイバーロープ
パーツ
T32	30002832	レフトサイド受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
T33	30002818	レフトエアーマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
X11	1201376	（ホウロウのみ）
ファイバーロープ
パーツ
T34	30005243	ライトエアーマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
X12	1201393	六角ボルト 1/4-20X1 3/4 GR5-S/S 販売終了	要確認
ファイバーロープ
パーツ
T35	30002831	ライトサイド受注発注（価格はその都度確認）	要確認
ハードウェア
X13	1201396	六角ボルト 1/4-20X1 1/2 GR5
ファイバーロープ
パーツ
T36	30002716	サーモスタットハンドルスタブアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
X14	1202527	ワッシャー 1/4-Z 28iX1 250 068t
ファイバーロープ
パーツ
T38	30005234	グレート
ハードウェア
X15	1201745	レッグレベラーボルト 1/4-20X1-Z 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
T39	30005241	インナーボトム
ハードウェア
X16	1201779	スペーサー
ファイバーロープ
パーツ
T40	30002836	アッシュドアヒンジアッパー販売終了	要確認
ハードウェア
X17	1201310	なべネジ 1/4-20X3-Z （ウッドハンドル用）
パーツ
T41	30002844	ドアハンドルホルダー受注発注（価格はその都度確認）	要確認
ハードウェア
X18	1202058	なべネジ #10X1/2 BLK
ファイバーロープ
パーツ
T42	30005240	アウターボトム受注発注（価格はその都度確認）	要確認
ハードウェア
X19	1202470	ワッシャー 1/4 7/8 od
パーツ
T43	30002811	アッシュリップ受注発注（価格はその都度確認）	要確認
ハードウェア
X20	1202471	ワッシャー 1/4#304SS 294iX62o 047t
パーツ
T44	5005470	サーモスタットコイル
ハードウェア
X21	1202474	ワッシャー 1/4-Z 313iX742o 06t
X22	1202560	ワッシャー 3/8-Z NRW 406iX75o 062t
パーツ
T47	5005471	ケーブルアッセンブリー
T48	30002827	アンダイアン
ハードウェア
X23	1203210	六角ナット 1/4-20
X24	1203290	六角ジャムナット 3/8-16 TOPLK-Z 受注発注（価格はその都度確認）	要確認
パーツ
T50	30005157	ローラーラッチアッセンブリーダクタイル販売終了	要確認
1	30002823	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
T51	30005301	アッシュドアハンドルシャフト受注発注（価格はその都度確認）	要確認
ハードウェア
X25	1203329	スクエアナット 1/4-20
X26	1200896	トラスネジ 1/4-20X5/8 BLK 受注発注（価格はその都度確認）	要確認
	30006704	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
T52	SRV30002810	アッシュドアアッセンブリー（構成内容は図内の☆参照）販売終了	要確認
	30004844	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
ハードウェア
X27	1201294	セラミックハンドルボルト 1/4-20X3
X28	1200414	ソケットセットスクリュー 1/4-20X1 1/4 S/S
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
T53	30002810	アッシュドア受注発注（価格はその都度確認）	要確認
	30006690	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
T54	1600663	アッシュドアドアハンドル（木）
ハードウェア
X29	1200809	皿ネジ 1/4-20X1 BLK
X30	1200998	トラスネジ PH#10-24X1/2-Z
	30004818	ドラゴンブラケット CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
T57	1001300642	アッシュドアヒンジロアー販売終了	要確認
3	30002478	ウォーミングシェルフブラケット左
パーツ
T58	30001908	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
X31	1201308	グリドルハンドル用スロットネジ #8-32X1
パーツ
T59	1307411	一次空気フレーム受注発注（価格はその都度確認）	要確認
ハードウェア
X32	1201900	グリドルハンドルブッシング
4	30002479	ウォーミングシェルフブラケット右
パーツ
T60	1307412	一次空気バルブ受注発注（価格はその都度確認）	要確認
ハードウェア
X34	1201432	六角ボルト 3/8-16X1
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
ハードウェア
X35	1202488	ワッシャー 3/8-Z 442iX1o 074t
6	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
T61	30005256	一次空気ロッド受注発注（価格はその都度確認）	要確認
ハードウェア
X36	1200563	ソケットセットスクリュー5/16-18X5/16 BLK
パーツ
T62	30002845	アウターバックブラケット受注発注（価格はその都度確認）	要確認
7	1202473	ワッシャー 266iX.629o.064t
ハードウェア
X37	1200417	ソケットセットスクリュー 1/4-20X1/4 販売終了	要確認
8	1201338	六角ボルト 1/4-20x1/2
パーツ
T63	1600660	サーモスタットハンドル
ハードウェア
X38	1200881	皿ネジ 1/4-20X3/4 BLK
パーツ
T64	30005244	エアウォッシュマニホールド受注発注（価格はその都度確認）	要確認
9	1200422	ソケットセットスクリュー 1/4-20X7/16
ハードウェア
X39	1201243	サーモスタットハンドルボルト SL#8-32X2
パーツ
T65	30002830	フロント受注発注（価格はその都度確認）	要確認
ハードウェア
X40	30001794	六角穴付きボルト 1/4-20X3/8 BLK
パーツ
T66	1201846	フリクションスプリング
ハードウェア
X41	1204212	全ネジ 1/4-20X1 1/4
パーツ
T67	30002813	ドア（左）受注発注（価格はその都度確認）	要確認
ハードウェア
X42	63D0069	スプリングワッシャー受注発注（価格はその都度確認）	要確認
パーツ
T68	1300645	ドアヒンジストリップ受注発注（価格はその都度確認）	要確認
ハードウェア
X43	19945	M4x8 ウイングボルト ━ 9 （2025.10）受注発注（価格はその都度確認）	要確認
パーツ
T69	30002834	トップ受注発注（価格はその都度確認）	要確認
T70	30001715	ガラスクリップ

#1940 デファイアント#1940

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
21	R721	ファイバーロープ（アッパー・ファイヤーバック裏）5/16″（φ7.94）必要な長さ 130cm
21a	R721	ファイバーロープ（ダンパー）5/16″（φ7.94）必要な長さ 110cm
27	R721	ファイバーロープ（ロアー・ファイヤーバック裏）5/16″（φ7.94）必要な長さ 140cm
33	R722	ファイバーロープ（レフト・エア・プレート（左内側板）裏）3/8″（φ9.5）必要な長さ 150cm
34	R722	ファイバーロープ（ライト・エア・プレート（右内側板）裏）3/8″（φ9.5）必要な長さ 150cm
53	R722	ファイバーロープ（アッシュドア裏）3/8″（φ9.5）必要な長さ 125cm
67a	81219	ファイバーロープ（ドアガラス（左））3/16″（φ4.76）必要な長さ 110cm
67	R721	ファイバーロープ（ドア（左））5/16″（φ7.94）必要な長さ 120cm
69	R516GG	ファイバーロープ（トップ・グリドル（ワイヤー付））5/16″（φ7.94）必要な長さ 132cm
73	R721	ファイバーロープ（ドア（右））5/16″（φ7.94）必要な長さ 90cm
73a	81219	ファイバーロープ（ドアガラス（右））3/16″（φ4.76）必要な長さ 110cm
87	30001910	ファイバーロープ（フルーカラー裏）7/16″（φ11.1）必要な長さ 130cm
ホウロウパーツ（レッド）
B32	30002953	レフトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B32	30004808	レフトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B1	1601492	二次空気カバー受注発注（価格はその都度確認）	要確認
B73	1300625	ライトドア受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
B35	30002952	ライトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B35	30004807	ライトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B2	1601489	二次空気サーモスタット
B76	1600064	レフトドアガラス
ホウロウパーツ（レッド）
B43	30002951	アッシュリップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B43	30004806	アッシュリップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B3	1601486	二次空気リンク受注発注（価格はその都度確認）	要確認
B77	1600062	ライトドアガラス
ホウロウパーツ（レッド）
B65	30002954	フロント（ホウロウレッド）販売終了	要確認
ホウロウパーツ（マジョリカブラウン）
B65	30004809	フロント（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
B4	1601490	二次空気フラップ受注発注（価格はその都度確認）	要確認
B78	30002727	ロアー / アッパードアヒンジピン受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
B67	30002956	レフトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B67	30004813	レフトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B6	30001581	バックパネル受注発注（価格はその都度確認）	要確認
B81	30002714	ハンドルベーススタブ
ホウロウパーツ（レッド）
B69	30002957	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B69	30004814	トップ（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
B7	1608629	レフトヒートデフレクター
B82	20006381	セラミックハンドル黒
ホウロウパーツ（レッド）
B73	30002955	ライトドア（ホウロウレッド）販売終了	要確認
ホウロウパーツ（マジョリカブラウン）
B73	30004812	ライトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B8	1608630	ライトヒートデフレクター
B85	30001717	アッシュパン受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
B87	30002921	フルーカラー（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B87	30004815	フルーカラー（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B9	1602510	セラミックボックスアッセンブリー
B87	30001576	フルーカラー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
B88	30002958	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
B88	30004816	レッグ（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
B10	31152S	FS 触媒
B88	30001583	レッグ受注発注（価格はその都度確認）	要確認
B11	1602511	セラミックボックスアクセスパネル
B96	30001690	アッシュパンカバーアッセンブリー（アッシュパン付）受注発注（価格はその都度確認）	要確認
B12	1201846	フリクションスプリング
B13	30005118	レフトグリドルクアッド
B14	30005119	ライトグリドルクアッド
B15	1300641	クッキンググリドル受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
B16	1600657	グリドルハンドル
ファイバーロープ
パーツ
B19	5000030	アッパーファイヤーバックアッセンブリー
ファイバーロープ
パーツ
B20	1300643	ダンパーランプ
ファイバーロープ
パーツ
B21	1300633	アッパーファイヤーバック受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
B22	1300634	ダンパー受注発注（価格はその都度確認）	要確認
ファイバーロープ
60	1203518	一次空気フレームパッキン	要確認
パーツ
B23	1601488	ダンパータブ
ハードウェア
F1	1200811	ネジ 1/4-20X1 1/4-BLK
ファイバーロープ
パーツ
B24	1600065	ダンパーロッド受注発注（価格はその都度確認）	要確認
ハードウェア
F2	1200848	ネジ 1/4-20x2-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
B26	1300635	スロートバッフル
ハードウェア
F3	1200865	ネジ 1/4-20x5 8-Z 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
B27	1300638	ロアーファイヤーバック
ハードウェア
F4	1200482	フラットキャップスクリュー 1/4-20x1/2-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
B30	1600664	ウッドハンドル黒
ハードウェア
F5	1200907	トラスネジ 1/4-20X1-BLK
ファイバーロープ
パーツ
B31	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
F6	1200896	トラスネジ 1/4-20x5/8-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
B32	30001580	レフトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
F7	1200996	TRS ネジ 10-24X1/4-Z 受注発注（価格はその都度確認）	要確認
パーツ
B33	1300637	レフトエアープレート受注発注（価格はその都度確認）	要確認
ハードウェア
F8	30004731	ソケットボタンボルト 10-24X1/2 販売終了	要確認
パーツ
B34	1300636	ライトエアープレート受注発注（価格はその都度確認）	要確認
ハードウェア
F9	1201340	六角ボルト 1/4-20X1/2-S/S 受注発注（価格はその都度確認）	要確認
パーツ
B35	30001579	ライトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
F10	1201374	六角ボルト 1/4-20X3/4GR5-BLK
パーツ
B36	30002716	サーモスタットハンドルスタブアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
F11	1200881	ネジ 1/4-20X3/4-BLK
1	1302208	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
B37	5005470	サーモスタットコイル
ハードウェア
F12	1201376	六角ボルト 1/4-20X1″ GR 5-BLK
パーツ
B38	1300639	グレート
	2322208	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ハードウェア
F13	1202470	ワッシャー 1/4-PLN 7/8 od
	30004817	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B39	1300622	一次空気カバープレート販売終了	要確認
ハードウェア
F14	1202474	ワッシャー 1/4-Z .313iX.742o.06t
パーツ
B40	30001689	トップアッシュドアヒンジサポート受注発注（価格はその都度確認）	要確認
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
ハードウェア
F15	1202560	ワッシャー FL3/8-Z.406i.75o.062
パーツ
B41	1600600	ドアハンドルホルダー受注発注（価格はその都度確認）	要確認
	2322220	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ハードウェア
F16	1204212	全ネジ 1/4-20 x 1 1/4
	30004818	ドラゴンブラケット CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
B42	30001577	ボトム受注発注（価格はその都度確認）	要確認
ハードウェア
F17	1203210	六角ナット 1/4-20
パーツ
B43	1300621	アッシュリップ受注発注（価格はその都度確認）	要確認
3	1302221	ウォーミングシェルフブラケット左
ハードウェア
F18	1203329	スクエアナット 1/4-20
4	1302222	ウォーミングシェルフブラケット右
パーツ
B44	1300628	レフトサイドウェッジ受注発注（価格はその都度確認）	要確認
ハードウェア
F19	30001794	キャップスクリュー 1/4-20x3/8-BLK
パーツ
B45	1300644	ライトサイドウェッジ受注発注（価格はその都度確認）	要確認
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
ハードウェア
F20	1600070	グリドルハンドルスペーサー
6	1201338	六角ボルト 1/4-20x1/2
パーツ
B46	1601103	耐火レンガ
ハードウェア
F21	1201337	六角ボルト 1/4-20 X 3/8 GR5-Z
7	1202473	ワッシャー 266iX.629o.064t
パーツ
B47	1600066	耐火レンガリテーナー
ハードウェア
F22	1200998	TRS ネジ 10-24x1/2
8	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
B48	1300646	アンダイアン
ハードウェア
F23	1201338	六角ボルト 1/4-20x1/2
パーツ
B49	1300640	アンダイアンシェルフ受注発注（価格はその都度確認）	要確認
ハードウェア
F24	1200414	ソケットセットスクリュー /4 - 2 0X 1 1 / 4 -S -S
パーツ
B51	30005301	アッシュドアハンドルシャフト受注発注（価格はその都度確認）	要確認
B52	30002362	ドアラッチアッセンブリー
ハードウェア
F25	1200809	ネジ 1/4-20X1-BLK
パーツ
B53	1300619	アッシュドア受注発注（価格はその都度確認）	要確認
ハードウェア
F26	1200993	なべネジ 1/4-20 ｘ 3/8-BLK
パーツ
B54	1600663	ドアハンドル（木）
ハードウェア
F27	1200980	なべネジ 10-24x1/4″
パーツ
B55	30004028	アッシュドアヒンジロッド
ハードウェア
F28	1201986	シムリング受注発注（価格はその都度確認）	要確認
パーツ
B56	30001749	コッターピン販売終了	要確認
ハードウェア
F29	1201430	六角ボルト 3/8-16x3/4FULTHD 販売終了	要確認
パーツ
B57	1300642	アッシュドアボトムヒンジサポート受注発注（価格はその都度確認）	要確認
ハードウェア
F30	1202488	ワッシャー 3/8-Z .442iX1o.074t
パーツ
B58	30001908	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
F31	1200417	ソケットセットスクリュー 1/4-20 1/4 ソケットセットスクリュー販売終了	要確認
パーツ
B59	30005157	ドアラッチアッセンブリー販売終了	要確認
B60	1307411	一次空気フレーム受注発注（価格はその都度確認）	要確認
ハードウェア
F32	1200563	5/16-18x5/16-BLK
パーツ
B61	1600058	一次空気ロッド
ハードウェア
F33	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
1	30005033	ボトムヒートシールドベース販売終了	要確認
パーツ
B62	1307412	一次空気バルブ受注発注（価格はその都度確認）	要確認
ハードウェア
F34	1202471	ワッシャー 1/4#304SS.294iX.62o.04
2	30005034	ボトムヒートシールド右ウイング販売終了	要確認
3	30005035	ボトムヒートシールド左ウイング販売終了	要確認
パーツ
B63	1600660	サーモスタットハンドル
ハードウェア
F35	1202475	ワッシャー
4	1601755	スペーサー
パーツ
B64	1300627	エアウォッシュマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
F36	1201745	レッグレベラーボルト 1/4-20x1 受注発注（価格はその都度確認）	要確認
5	1401911	アッシュドアヒートシールド販売終了	要確認
パーツ
B65	30001578	フロント販売終了	要確認
ハードウェア
F37	1201310	ネジ 1/4-20X3- （ウッドハンドル用）
6	1201781	コントロールスペーサー
パーツ
B66	5005471	ケーブルアッセンブリー
ハードウェア
F38	1201294	セラミックハンドルボルト 1/4-20 ｘ 3.5
パーツ
B67	1300626	レフトドア受注発注（価格はその都度確認）	要確認
ハードウェア
F39	1201243	サーモスタットハンドルボルト 8-32 ｘ 2
パーツ
B68	1300645	ドアヒンジストリップ受注発注（価格はその都度確認）	要確認
ハードウェア
F40	1201895	グリドルハンドルブッシング
パーツ
B69	30001582	トップ受注発注（価格はその都度確認）	要確認
ハードウェア
F41	1201779	スペーサー
パーツ
B70	30001715	ガラスクリップ
ハードウェア
F42	1200461	なべキャップスクリュー 1/4-20X3/4
パーツ
B71	30001716	ガラスクリップ（ライトドアのみ）
ハードウェア
F43	63D0069	スプリングワッシャー受注発注（価格はその都度確認）	要確認
パーツ
B72	30002717	フロントドアハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
F44	1201899	ホールプラグ ━ 11 （2025.10）販売終了	要確認

#1610 デファイアント・エヴァーバーン#1610

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
M10	30002864	シューガスケット
6	30002422	ファイバーロープ（バック内側左）3/8″（φ9.5）（テープ付）必要な長さ 42cm
6a	30002422	ファイバーロープ（バック内側右）3/8″（φ9.5）（テープ付）必要な長さ 42cm
6b	30002422	ファイバーロープ（バック外側左）3/8″（φ9.5）（テープ付）必要な長さ 57cm
6c	30002422	ファイバーロープ（バック外側右）3/8″（φ9.5）（テープ付）必要な長さ 54cm
M25	30002352	マスタッシュガスケット
21	R721	ファイバーロープ（ダンパー周り）5/16″ （φ7.94）必要な長さ 108cm
21a	30002422	ファイバーロープ（ダンパーハウジング）3/8″（φ9.5）（テープ付）必要な長さ 188cm
32	30002422	ファイバーロープ（サイド（左））3/8″（φ9.5）（テープ付）必要な長さ 67cm
33	30002422	ファイバーロープ（マニホールド（左））3/8″（φ9.5）（テープ付）必要な長さ 147cm
34	30002422	ファイバーロープ（マニホールド（右））3/8″（φ9.5）（テープ付）必要な長さ 147cm
35	30002422	ファイバーロープ（サイド（右））3/8″（φ9.5）（テープ付）必要な長さ 67cm
42	30002422	ファイバーロープ（ボトム）3/8″（φ9.5）（テープ付）必要な長さ 481cm
53	R722	ファイバーロープ（アッシュドア裏）3/8″ （φ9.5）必要な長さ 125cm
64	30002422	ファイバーロープ（エアマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 74cm
65	30002422	ファイバーロープ（フロントエアマニホールド上）3/8″（φ9.5）（テープ付）必要な長さ 72cm
65a	30002422	ファイバーロープ（フロントエアマニホールド）3/8″（φ9.5）（テープ付）必要な長さ 122cm
67	R721	ファイバーロープ（ドア（左））5/16″ （φ7.94）必要な長さ 122cm
67a	81219	ファイバーロープ（ドアガラス（左））3/16″ （φ4.76）必要な長さ 107cm
69	30002422	ファイバーロープ（トップ裏側（フロント、バック、サイド））3/8″（φ9.5）（テープ付）必要な長さ 244cm
69a	R516GG	ファイバーロープ（トップグリドル（ワイヤー付））5/16″ （φ7.94）必要な長さ 132cm
73	R721	ファイバーロープ（ドア（右））5/16″ （φ7.94）必要な長さ 92cm
73a	81219	ファイバーロープ（ドアガラス（右））3/16″ （φ4.76）必要な長さ 107cm
87	30001910	ファイバーロープ（フルーカラー裏）7/16″（φ11.1）（テープ付）必要な長さ 130cm
パーツ
M1	30002846	サイドインシュレーション受注発注（価格はその都度確認）	要確認
M77	1600062	ライトドアガラス
M2	30002847	ライトサイドブリック受注発注（価格はその都度確認）	要確認
M78	30002727	ロアー / アッパードアヒンジピン受注発注（価格はその都度確認）	要確認
ホウロウパーツ（品）
M32	30002913	レフトサイド（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M3	30002848	レフトサイドブリック受注発注（価格はその都度確認）	要確認
M81	30002714	ハンドルベーススタブ
ホウロウパーツ（品）
M35	30002912	ライトサイド（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M4	30002480	ブリックサポートブラケット
M82	20006381	セラミックハンドル黒アッシュパンカバーアッセンブリー
ホウロウパーツ（品）
M43	30002911	アッシュリップ（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M6	30002833	バック受注発注（価格はその都度確認）	要確認
ホウロウパーツ（品）
M65	30002914	フロント（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M85	30001690	（アッシュパン付）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（品）
M67	30002917	レフトドア（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M7	30002441	レフトヒートディフレクター販売終了	要確認
M8	30002442	ライトヒートディフレクター販売終了	要確認
M87	30001576	フルーカラー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（品）
M69	30002915	トップ（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M9	30002243	耐火シュー受注発注（価格はその都度確認）	要確認
M88	30002835	レッグ受注発注（価格はその都度確認）	要確認
ホウロウパーツ（品）
M73	30002919	ライトドア（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M89	30001717	アッシュパン受注発注（価格はその都度確認）	要確認
ホウロウパーツ（品）
M87	30002921	フルーカラー（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M11	30002840	ファイヤーバック
M92	30002843	ボトムヒートシールド販売終了	要確認
ホウロウパーツ（品）
M88	30002918	レッグ（ホウロウ品）受注発注（価格はその都度確認）	要確認
パーツ
M12	30002839	アウターバック受注発注（価格はその都度確認）	要確認
M13	30002399	レフトグリドルクアッド受注発注（価格はその都度確認）	要確認
M14	30002401	ライトグリドルクアッド受注発注（価格はその都度確認）	要確認
M15	30002822	グリドル
M16	1600657	グリドルハンドル
M19	30002856	ダンパーハウジングアッセンブリー
M20	1300643	ダンパーランプ
M21	30002821	ダンパーハウジング受注発注（価格はその都度確認）	要確認
ファイバーロープ
ハードウェア
R1	1200482	1/4-20x1/2-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
M22	30002816	ダンパー受注発注（価格はその都度確認）	要確認
M23	1601488	ダンパータブ
ハードウェア
R2	1200865	ネジ 1/4-20x5 8-Z 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
M24	1600065	ダンパーロッド受注発注（価格はその都度確認）	要確認
ハードウェア
R3	1200907	トラスネジ 1/4-20X1-BLK
ファイバーロープ
パーツ
ハードウェア
R4	1200993	なべネジ 1/4-20 ｘ 3/8-BLK
ファイバーロープ
パーツ
M26	1401911	アッシュドアヒートシールド販売終了	要確認
ハードウェア
R5	1201327	六角ボルト 1/4-20X3/8-S/S 販売終了	要確認
ファイバーロープ
パーツ
M28	0000122	ファウンテンアッセンブリー
ハードウェア
R6	1201337	六角ボルト 1/4-20 X 3/8 GR5-Z
ファイバーロープ
パーツ
M29	30004572	ファウンテンヒートシールド
ハードウェア
R7	1201338	六角ボルト 1/4-20x1/2
ファイバーロープ
パーツ
M30	1600664	ウッドハンドル黒
ハードウェア
R8	1201374	六角ボルト 1/4-20X3/4GR5-BLK
ファイバーロープ
パーツ
M31	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
R9	1202473	ワッシャー 266iX.629o.064t
ファイバーロープ
パーツ
M32	30002832	レフトサイド受注発注（価格はその都度確認）	要確認
ハードウェア
R10	30002448	六角ボルト 1/4-20X1 1/4-S/S 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
M33	30002818	レフトエアマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
R11	1201381	六角ボルト 1/4-20X3/4 #304 S/S
ファイバーロープ
パーツ
M34	30002817	ライトエアマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
R12	1201393	六角ボルト 1/4-20X1 3/4-GR5-S/S 販売終了	要確認
ファイバーロープ
パーツ
M35	30002831	ライトサイドサーモスタットハンドルスタブ受注発注（価格はその都度確認）	要確認
ハードウェア
R13	1201395	六角ボルト 1/4-20X1 1/2-S/S
ファイバーロープ
ハードウェア
R14	30002447	六角ボルト 1/4-20x2 3/4-S/S
パーツ
M36	30002716	アッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
R15	1201745	レッグレベラーボルト 1/4-20x1 受注発注（価格はその都度確認）	要確認
ファイバーロープ
ハードウェア
R16	1201779	スペーサー
ファイバーロープ
パーツ
M38	30002820	グレート受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
M39	30002838	インナーボトム受注発注（価格はその都度確認）	要確認
ハードウェア
R17	1201310	ネジ 1/4-20X3- （ウッドハンドル用）
パーツ
M40	30002836	トップアッシュドアヒンジ受注発注（価格はその都度確認）	要確認
ハードウェア
R18	1202058	なべネジ #10X1/2-BLK
ファイバーロープ
パーツ
M41	30002844	ドアハンドルブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
R19	1202470	ワッシャー 1/4-PLN 7/8 od
ファイバーロープ
パーツ
M42	30002829	ボトム受注発注（価格はその都度確認）	要確認
ハードウェア
R20	1202471	ワッシャー 1/4#304SS.294iX.62o.04
ファイバーロープ
パーツ
M43	30002811	アッシュリップ受注発注（価格はその都度確認）	要確認
ハードウェア
R21	1202474	ワッシャー 1/4-Z .313iX.742o.06t
ファイバーロープ
パーツ
M44	30002815	ファイヤーバックリテイナー受注発注（価格はその都度確認）	要確認
ハードウェア
R22	1202560	ワッシャー FL3/8-Z.406i.75o.062
ファイバーロープ
パーツ
M47	30002819	エアプレート受注発注（価格はその都度確認）	要確認
ハードウェア
R23	1203210	六角ナット 1/4-20
パーツ
M48	30002827	アンダイアン
ハードウェア
R24	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
パーツ
M50	30005157	ドアラッチアッセンブリー販売終了	要確認
ハードウェア
R25	1203329	スクエアナット 1/4-20
パーツ
M51	30005301	アッシュドアハンドルシャフト受注発注（価格はその都度確認）	要確認
ハードウェア
R26	1201781	コントロールスペーサー
パーツ
M52	30002362	ドアラッチアッセンブリー
ハードウェア
R27	1201294	セラミックハンドルボルト 1/4-20 ｘ 3.5 ソケットセットスクリュー
パーツ
M53	30002810	アッシュドア受注発注（価格はその都度確認）	要確認
ハードウェア
R28	1200414	1/4-20X1 1/4-S-S
パーツ
M54	1600663	ドアハンドル（木）
1	30002823	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
M55	30002826	アッシュドアヒンジロッド受注発注（価格はその都度確認）	要確認
ハードウェア
R29	1200809	ネジ 1/4-20X1-BLK
	30002944	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
M56	30001749	コッターピン販売終了	要確認
ハードウェア
R30	1200998	TRS ネジ 10-24x1/2
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
M57	1300642	アッシュドアボトムヒンジサポート受注発注（価格はその都度確認）	要確認
ハードウェア
R31	1600070	グリドルハンドルスペーサー
	2322220	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ハードウェア
R32	1201895	グリドルハンドルブッシング
パーツ
M58	30001908	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
3	30002478	ウォーミングシェルフブラケット左
パーツ
M59	30002849	プライマリエアフラップ受注発注（価格はその都度確認）	要確認
ハードウェア
R33	1202475	ワッシャー
4	30002479	ウォーミングシェルフブラケット右
パーツ
M60	30002841	プライマリエアシャフト受注発注（価格はその都度確認）	要確認
ハードウェア
R34	1201430	六角ボルト 3/8-16x3/4FULTHD 販売終了	要確認
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
パーツ
M61	30002842	エアリンケージ受注発注（価格はその都度確認）	要確認
ハードウェア
R35	1202488	ワッシャー 3/8-Z .442iX1o.074t
6	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
M62	30002845	リアサイドブラケット受注発注（価格はその都度確認）	要確認
ハードウェア
R36	1200563	ソケットセットスクリュー 5/16-18x5/16-BLK
7	1202473	ワッシャー 266iX.629o.064t
パーツ
M63	1600660	サーモスタットハンドル
ハードウェア
R37	1200417	ソケットセットスクリュー 1/4-20 1/4 販売終了	要確認
8	1201338	六角ボルト 1/4-20x1/2
パーツ
M64	30002814	エアウォッシュマニホールド受注発注（価格はその都度確認）	要確認
ハードウェア
R38	1200881	ネジ 1/4-20X3/4-BLK
9	1200422	ソケットセットスクリュー1/4-20X7/16
パーツ
M65	30002830	フロント受注発注（価格はその都度確認）	要確認
ハードウェア
R39	1201243	サーモスタットハンドルボルト 8-32 ｘ 2
R40	1200461	なべキャップスクリュー 1/4-20X3/4
パーツ
M66	1201846	フリクションスプリング
M67	30002813	レフトドア受注発注（価格はその都度確認）	要確認
ハードウェア
R42	63D0069	スプリングワッシャー ━ 13 （2025.10）受注発注（価格はその都度確認）	要確認
パーツ
M68	1300645	ドアヒンジストリップ受注発注（価格はその都度確認）	要確認
M69	30002834	トップ受注発注（価格はその都度確認）	要確認
M70	30001715	ガラスクリップ
M71	30001716	ガラスクリップ（ライトドアのみ）
M72	30002717	フロントドアハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
M73	30002812	ライトドア受注発注（価格はその都度確認）	要確認
M76	1600064	レフトドアガラス

#1990 イントレピッドⅡ#1990

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
3	R721	ファイバーロープ（バック外周）5/16″（φ7.94）必要な長さ 120cm
7	R721	ファイバーロープ（ダンパーハウジング裏ダンパー周り）5/16″（φ7.94）必要な長さ 68cm
7a	R721	ファイバーロープ（ダンパーハウジング裏上）5/16″（φ7.94）
10	R721	ファイバーロープ（アッパーファイヤーバック）5/16″（φ7.94）必要な長さ 8cm
13	R721	ファイバーロープ（ロアー・ファイヤーバック）5/16″（φ7.94）必要な長さ 34cm
16	81219	ファイバーロープ（サーモスタットカバー）3/16″（φ4.76）必要な長さ 20cm
47	R516GG	ファイバーロープ（トップ・グリドル（ワイヤー付））5/16″（φ7.94）必要な長さ 110cm
58	R721	ファイバーロープ（ドア（左））5/16″（φ 7.94）必要な長さ 110cm
58a	81219	ファイバーロープ（ドアガラス（左））3/16″（φ 4.76）必要な長さ 73cm
60	R721	ファイバーロープ（ドア（右））5/16″（φ 7.94）必要な長さ 68cm
60a	81219	ファイバーロープ（ドアガラス（右））3/16″（φ 4.76）必要な長さ 73cm
パーツ
D1	1306762	二次空気カバー受注発注（価格はその都度確認）	要確認
ハードウェア
G1	1200900	トラスネジ 1/4-20X3/4-BLK
パーツ
D2	1306561	フルーカラー受注発注（価格はその都度確認）	要確認
ハードウェア
G2	1203161	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
D2	30006713	フルーカラー（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D2	30004825	フルーカラー（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D3	1308662	バックパネル受注発注（価格はその都度確認）	要確認
ハードウェア
G3	1200995	なべネジ 1/4-20 ｘ 2″
ホウロウパーツ（レッド）
D47	30006712	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D47	30004824	トップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D4	1602523	ダンパーロッド受注発注（価格はその都度確認）	要確認
ハードウェア
G4	1200563	ソケットセットスクリュー 5/16-18x5/16-BLK
ホウロウパーツ（レッド）
D48	30006709	ライトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D48	30004821	ライトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D5	1306725	ダンパーランプ
ホウロウパーツ（レッド）
D49	30006708	ボトム（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D49	30004820	ボトム（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D6	1306701	ダンパー
ハードウェア
G5	1202423	ワッシャー #10SAE-Z.218idX.5od.05
ホウロウパーツ（レッド）
D50	30006710	レフトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D50	30004822	レフトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D7	1306702	ダンパーハウジング
ハードウェア
G6	1203130	3/8-16 袋ナット
ホウロウパーツ（レッド）
D51	30006716	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D51	30004830	レッグ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D8	1306763	スロートフード
ハードウェア
G7	1200998	TRS ネジ 10-24x1/2
ホウロウパーツ（レッド）
D57	30006986	フロント（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D57	30006988	フロント（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D10	1306703	アッパーファイヤーバック
ハードウェア
G8	1202475	ワッシャー
ホウロウパーツ（レッド）
D58	30006981	レフトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D58	30006985	レフトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D11	1306724	ファイヤーバッククランプ
ハードウェア
G9	1201529	なべキャップスクリュー 1/4-20x5/8
ホウロウパーツ（レッド）
D60	30006980	ライトドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
D60	30006984	ライトドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
D13	1306704	ロアーファイヤーバック受注発注（価格はその都度確認）	要確認
ハードウェア
G10	1201338	六角ボルト 1/4-20x1/2
パーツ
D15	1308658	リアーエアーチューブ受注発注（価格はその都度確認）	要確認
ハードウェア
G11	1203210	六角ナット 1/4-20
パーツ
D16	1306711	サーモスタットカバー受注発注（価格はその都度確認）	要確認
ハードウェア
G12	1200436	ソケットセットスクリュー 1/4-20X1-BLK
G13	1202560	ワッシャー FL3/8-Z.406i.75o.062
パーツ
D17	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
D18	1201846	フリクションスプリング
ハードウェア
G15	1200993	なべネジ 1/4-20 ｘ 3/8-BLK
G17	1202474	ワッシャー 1/4-Z .313iX.742o.06t
パーツ
D20	1201985	ジャンプリング受注発注（価格はその都度確認）	要確認
D21	1201972	ボールチェーンフィッティング
ハードウェア
G18	1200900	トラスネジ 1/4-20x3/4-BLK
G20	1200815	ネジ 1/4-20X1 1/2-BLK
ファイバーロープ
パーツ
D22	1201960	ボールチェーン
ファイバーロープ
パーツ
D22a	5005506	サーモスタットアッセンブリー
ハードウェア
G21	1202488	ワッシャー 3/8-Z .442iX1o.074t
G22	1201583	抑えネジ 3/8-16 ｘ１
ファイバーロープ
パーツ
D23	1306710	一次空気フラップ受注発注（価格はその都度確認）	要確認
D24	1601551	エアフラップ用ピン受注発注（価格はその都度確認）	要確認
ハードウェア
G23	1201900	ブッシング
G24	1201308	グリドルハンドル用スロットネジ 8-32 Ｘ 1
ファイバーロープ
パーツ
D25	1601394	ガラスクリップ
ファイバーロープ
パーツ
D28	1601489	二次空気サーモスタット
ハードウェア
G25	1200461	なべキャップスクリュー 1/4-20X3/4
G26	1200417	ソケットセットスクリュー 1/4-20 1/4 販売終了	要確認
ファイバーロープ
パーツ
D29	1601486	二次空気リンク受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
D31	1201986	シムリング受注発注（価格はその都度確認）	要確認
ハードウェア
G27	1201456	六角ボルト 3/8-16x1-1/2″
G28	1200983	なべネジ 10-24x3/8
ファイバーロープ
パーツ
D32	1601490	二次空気フラップ受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
D33	1602527	二次燃焼室アッセンブリー
ハードウェア
G29	1200980	なべネジ 10-24x1/4″
G30	1200896	トラスネジ 1/4-20x5/8-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
D34	31153	FS 触媒
ファイバーロープ
パーツ
D35	1602516	二次燃焼室カバー
ハードウェア
G31	1201432	六角ボルト 3/8-16x1
パーツ
D36	1306717	アンダイアン
ハードウェア
G32	1201310	ネジ 1/4-20X3- （ウッドハンドル用）
パーツ
D37	1308651	レフトインサート受注発注（価格はその都度確認）	要確認
ハードウェア
G33	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
パーツ
D38	1308652	グレート
ハードウェア
G34	1201294	セラミックハンドルボルト 1/4-20 ｘ 3.5
パーツ
D39	1308650	ライトインサート受注発注（価格はその都度確認）	要確認
ハードウェア
G35	1202461	ロックワッシャー
G36	1201899	ホールプラグ販売終了	要確認
パーツ
D43	1601488	ダンパータブ
1	1302254	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
D44	1306356	グリドル
ハードウェア
G37	1202473	ワッシャー 1/4 BLK 266iX629o 064t ━ 15 （2025.10）
	30006720	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
D45	30005119	ライトグリドルクアッド
	30004831	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
D46	30005118	レフトグリドルクアッド
2	1302272	ウォーミングシェルフブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
D47	1308657	トップ受注発注（価格はその都度確認）	要確認
	30006721	ウォーミングシェルフブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
D48	1308655	ライトサイド受注発注（価格はその都度確認）	要確認
	30004832	ウォーミングシェルフブラケット CB（ホウロウマジョリカブラウン）販売終了	要確認
パーツ
D49	1306764	ボトム受注発注（価格はその都度確認）	要確認
3	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
パーツ
D50	1308656	レフトサイド受注発注（価格はその都度確認）	要確認
4	1200461	なべキャップスクリュー 1/4-20X3/4
パーツ
D51	1306333	レッグ受注発注（価格はその都度確認）	要確認
5	1200422	ソケットセットスクリュー 1/4-20X7/16
パーツ
D52	1601640	タイロッド（1 本）受注発注（価格はその都度確認）	要確認
6	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
D54	1308654	ライトエアマニホールド受注発注（価格はその都度確認）	要確認
7	1202461	ロックワッシャー
パーツ
D55	1308653	レフトエアマニホールド受注発注（価格はその都度確認）	要確認
D56	1600600	ドアハンドルホルダー受注発注（価格はその都度確認）	要確認
D57	30006977	フロント受注発注（価格はその都度確認）	要確認
D58	30006915	レフトドア受注発注（価格はその都度確認）	要確認
D59	1401157	レフトドアガラス
D60	30006914	ライトドア受注発注（価格はその都度確認）	要確認
D61	1401156	ライトドアガラス
D62	30002715	グリドルスタブ受注発注（価格はその都度確認）	要確認
D63	1600664	ウッドハンドル黒
D64	30002714	ハンドルベーススタブ
D65	30002719	フロントドアハンドル受注発注（価格はその都度確認）	要確認
1	1402317	ボトムヒートシールド受注発注（価格はその都度確認）	要確認
パーツ
D66	1600535	ドアピン受注発注（価格はその都度確認）	要確認
2	1204015	C クリップ受注発注（価格はその都度確認）	要確認
パーツ
D67	1600661	グリドルノブ（木）
3	1201621	蝶ネジ 1/4-20 x 1/2-PLN 受注発注（価格はその都度確認）	要確認
パーツ
D68	30002362	ドアラッチアッセンブリー
D69	30000832	ボトムガラスクリップ受注発注（価格はその都度確認）	要確認
D70	30000833	サイドガラスクリップ
D71	30000834	コーナーガラスクリップ受注発注（価格はその都度確認）	要確認
D73	5003522	アッシュパンアッセンブリー受注発注（価格はその都度確認）	要確認
D80	30002775	グリドルハンドルアッセンブリー
D82	20006381	セラミックハンドル黒

#1920 アスペン#1920

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
1	R722	ファイバーロープ（トップ（天板）裏）3/8″ （φ9.5）必要な長さ 160cm
20	1203591	ファイバーロープ（フルーカバー裏）5/16″（φ7.94）（テープ付）必要な長さ 60cm
23	R722	ファイバーロープ（ドア）3/8″ （φ9.5）必要な長さ 140cm
23a	81219	ファイバーロープ（ドアガラス）3/16″ （φ4.76）必要な長さ 60cm
35	1203591	ファイバーロープ（フルーカラー裏）5/16″（φ7.94）（テープ付）必要な長さ 60cm
パーツ
H1	30001654	トップ
ハードウェア
K1	1201432	六角ボルト 3/8-16x1
パーツ
H2	30001655	ライトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
K2	1202488	ワッシャー 3/8-Z .442iX1o.074t
ファイバーロープ
パーツ
H3	30000606	ライトエアチャンネル受注発注（価格はその都度確認）	要確認
ハードウェア
K3	1202474	ワッシャー 1/4-Z .313iX.742o.06t
ファイバーロープ
3	30000504	ライト・エア・チャンネル（右側側板）上（テープ付）必要な長さ 35cm
パーツ
H4	30001656	レフトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
K4	1201372	六角ボルト 1/4-20x5/8-BLK
ファイバーロープ
5	30000504	レフト・エア・チャンネル（左側側板）上（テープ付）必要な長さ 35cm
ハードウェア
K5	1200811	ネジ 1/4-20X1 1/4-BLK
ファイバーロープ
13	30000504	アッパー・ファイヤーバック上（テープ付）必要な長さ 23cm
パーツ
H5	30000607	レフトエアチャンネル受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
H6	30000368	二次空気チューブ
ハードウェア
K6	1200881	ネジ 1/4-20X3/4-BLK
ファイバーロープ
パーツ
H7	30000343	ボトム受注発注（価格はその都度確認）	要確認
ハードウェア
K7	1200996	TRS ネジ 10-24X1/4-Z 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
H8	30000346	インナーボトム受注発注（価格はその都度確認）	要確認
ハードウェア
K8	1200896	トラスネジ 1/4-20x5/8-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
H9	30000352	アッシュリップ受注発注（価格はその都度確認）	要確認
ハードウェア
K9	1200894	トラスネジ 1/4-20X1/2-BLK 受注発注（価格はその都度確認）	要確認
パーツ
H10	30000363	アッシュパン受注発注（価格はその都度確認）	要確認
ハードウェア
K10	1202475	ワッシャー
パーツ
H11	30000371	サーモスタットカバー受注発注（価格はその都度確認）	要確認
ハードウェア
K11	1200983	なべネジ 10-24x3/8
パーツ
H12	30000347	バックパネル受注発注（価格はその都度確認）	要確認
ハードウェア
K12	1201833	ロールピン 3/16x1-BLK 受注発注（価格はその都度確認）	要確認
パーツ
H13	30000358	ファイヤーバック受注発注（価格はその都度確認）	要確認
ハードウェア
K13	1201376	六角ボルト 1/4-20X1" GR 5-BLK
パーツ
H14	30000360	レッグリアヒートシールドアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
K14	1201053	なべネジ 1/4-20X3/8-SS
K16	1202423	ワッシャー #10SAE-Z.218idX.5od.05
パーツ
H15	1896	（図番 K18 スペーサー４本付き）受注発注（価格はその都度確認）	要確認
ハードウェア
K17	1202473	ワッシャー 266iX.629o.064t
パーツ
H16	30000384	ボトムヒートシールド受注発注（価格はその都度確認）	要確認
ハードウェア
K18	1601755	スペーサー ━ 17 （2025.10）
パーツ
H17	30000356	一次空気プレート受注発注（価格はその都度確認）	要確認
H18	30000604	グレート
H19	1601103	耐火レンガ
H20	30000351	フルーカバー受注発注（価格はその都度確認）	要確認
H22	30000348	フロント受注発注（価格はその都度確認）	要確認
H23	30000350	ドア受注発注（価格はその都度確認）	要確認
H24	30000370	一次空気フラップ受注発注（価格はその都度確認）	要確認
H25	30000365	ドアラッチ金具
H26	30000366	ドアハンドル受注発注（価格はその都度確認）	要確認
H27	30000364	ドアハンドルシャフト受注発注（価格はその都度確認）	要確認
H28	1600416	ドアピン受注発注（価格はその都度確認）	要確認
H31	30000362	ガラス
H32	30000474	ガラスリテーナー受注発注（価格はその都度確認）	要確認
H33	1601394	ガラスクリップ
H34	30000357	ドアマニホールド受注発注（価格はその都度確認）	要確認
H35	30000353	フルーカラー受注発注（価格はその都度確認）	要確認
H36	1201846	フリクションスプリング
H37	30000503	サーモスタットサブアッセンブリー販売終了	要確認
H42	1201960	ボールチェーン
H53	30000597	リブデフレクター受注発注（価格はその都度確認）	要確認

#2490 レゾリュート・アクレイム#2490

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
1	1203591	ファイバーロープ（トップ及バックフルーカラー裏）5/16″（φ7.94）（テープ付）
9a	R721	ファイバーロープ（アッパー・ファイヤーバック裏ダンパー周り）5/16″ （φ7.94）必要な長さ 100cm
10	30002422	ファイバーロープ（フルーカラー・エクステンション）3/8″（φ9.5）（テープ付）必要な長さ 26cm
18	R516GG	ファイバーロープ（トップ・グリドル（ワイヤー付））5/16″ （φ7.94）必要な長さ 110cm
18a	R721	ファイバーロープ（トップ（天板）裏）5/16″ （φ7.94）必要な長さ 60cm
61a	81219	ファイバーロープ（ドアガラス）3/16″ （φ4.76）必要な長さ 120cm
61	R723	ファイバーロープ（ドア）1/2″ （φ12.7）必要な長さ 190cm
パーツ
E1	1301816	フルーカラー受注発注（価格はその都度確認）	要確認
ハードウェア
S1	1201322	六角ボルト 10-24X1/2-Z
パーツ
E2	1301860	バックパネル受注発注（価格はその都度確認）	要確認
ハードウェア
S2	1201432	六角ボルト 3/8-16x1
ホウロウパーツ（レッド）
E1	30006781	フルーカラー（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E1	30004890	フルーカラー（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E3	1600853	ダンパーロッド受注発注（価格はその都度確認）	要確認
ハードウェア
S3	1202488	ワッシャー 3/8-Z .442iX1o.074t
ホウロウパーツ（レッド）
E10	30006782	フルーカラーエクステンション（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E10	30004891	フルーカラーエクステンション（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E6	1301811	ダンパーランプ
ハードウェア
S4	1201745	レッグレベラーボルト 1/4-20x1 受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
E18	30006778	トップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E18	30004887	トップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E7	1601488	ダンパータブ
ハードウェア
S5	1201378	六角ボルト 1/4-20X1 1/4-FLTHD-Z 受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
E29	30006779	レフトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E29	30004888	レフトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E8	1301829	ダンパー
ハードウェア
S6	1202472	ワッシャー 1/4x1
ホウロウパーツ（レッド）
E34	30006776	レッグ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E34	30004885	レッグ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E9	1301805	アッパーファイヤーバック
ハードウェア
S7	1201780	スペーサー受注発注（価格はその都度確認）	要確認
ホウロウパーツ（レッド）
E38	30006777	アッシュリップ（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E38	30004886	アッシュリップ（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E10	1301817	フルーカラーエクステンション受注発注（価格はその都度確認）	要確認
ハードウェア
S8	1203210	六角ナット 1/4-20
ホウロウパーツ（レッド）
E52	30006780	ライトサイド（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E52	30004889	ライトサイド（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E11	30005118	レフトグリドルクアッド
ハードウェア
S9	1201338	六角ボルト 1/4-20x1/2
ホウロウパーツ（レッド）
E61	30006783	ドア（ホウロウレッド）受注発注（価格はその都度確認）	要確認
ホウロウパーツ（マジョリカブラウン）
E61	30004892	ドア（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E12	1306356	グリドル
ハードウェア
S10	1200996	トラスネジ 10-24X1/4-Z 受注発注（価格はその都度確認）	要確認
パーツ
E13	30005119	ライトグリドルクアッド
ハードウェア
S11	1200436	ソケットセットスクリュー 1/4-20X1-BLK
パーツ
E14	1600881	グリドルハンドルスタブ受注発注（価格はその都度確認）	要確認
ハードウェア
S12	1200809	ネジ 1/4-20X1-BLK
パーツ
E15	1600661	グリドルノブ（木）
ハードウェア
S13	1201374	六角ボルト 1/4-20X3/4GR5-BLK
パーツ
E16	4360	グリドルハンドルアッセンブリー
ハードウェア
S14	1202473	ワッシャー 266iX.629o.064t
パーツ
E18	1301862	トップ受注発注（価格はその都度確認）	要確認
ハードウェア
S15	1201392	六角ボルト 1/4-20X2 GR 2-Z 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
E19	1602497	二次燃焼室
ハードウェア
S16	1200984	トラスネジ 10-24X3/8-Z
パーツ
E20	1301859	シーリングプレート
ハードウェア
S17	1200461	なべキャップスクリュー 1/4-20X3/4
パーツ
E21	30006590	アーチブリック金具
ハードウェア
S18	1202475	ワッシャー
ファイバーロープ
ハードウェア
S19	1202474	ワッシャー 1/4-Z .313iX.742o.06t
ファイバーロープ
パーツ
E22	30006588	レフトアーチブリック
ファイバーロープ
パーツ
E23	30006589	ライトアーチブリック
ハードウェア
S20	1200881	皿ネジ 1/4-20X3/4 BLK
ファイバーロープ
パーツ
	30006595	E23-2 アーチブリックリペアキット
ハードウェア
S22	1201376	六角ボルト 1/4-20X1" GR 5-BLK
ファイバーロープ
パーツ
E24	1301851	リアーグレート
ハードウェア
S23	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
E25	1301852	フロントグレート
ハードウェア
S24	1200563	ソケットセットスクリュー 5/16-18x5/16-BLK
パーツ
E26	1301804	ピットプレート受注発注（価格はその都度確認）	要確認
E27	1301806	アンダイアン
ハードウェア
S25	1203210	六角ナット 1/4-20
パーツ
E28	1601640	タイロッド（１本）受注発注（価格はその都度確認）	要確認
ハードウェア
S26	1204219	全ネジ 1/4"-20 X 1"
S27	1202560	ワッシャー FL3/8-Z.406i.75o.062
パーツ
E29	1301857	レフトサイド受注発注（価格はその都度確認）	要確認
1	1302211	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
E30	5005775	アッシュパン受注発注（価格はその都度確認）	要確認
ハードウェア
S28	1201308	グリドルハンドル用スロットネジ 8-32Ｘ1
	30006787	ウォーミングシェルフ棚のみ CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
E31	1301855	レフトインナープレート受注発注（価格はその都度確認）	要確認
ハードウェア
S29	1201310	ネジ 1/4-20X3- （ウッドハンドル用）
	30004851	ウォーミングシェルフ棚のみ CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E32	1600153	レフトサイドファイヤーブリック
ハードウェア
S30	1203279	六角ナット 5/16-18-BLK 受注発注（価格はその都度確認）	要確認
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
E33	1301863	レフトショルダープレート受注発注（価格はその都度確認）	要確認
ハードウェア
S31	1200330	ソケットセットスクリュー 10-24x1/2 販売終了	要確認
	30006690	ドラゴンブラケット CB（ホウロウレッド）受注発注（価格はその都度確認）	要確認
パーツ
E34	1301833	レッグ受注発注（価格はその都度確認）	要確認
ハードウェア
S32	1203251	六角ナット 10-24-Z
	30004818	ドラゴンブラケット CB（ホウロウマジョリカブラウン）受注発注（価格はその都度確認）	要確認
パーツ
E35	1301809	パッケージサポートプレート受注発注（価格はその都度確認）	要確認
ハードウェア
S33	1201900	ブッシング
3	1302223	WS ブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
E36	1301854	ボトム受注発注（価格はその都度確認）	要確認
ハードウェア
S34	1202461	ロックワッシャー
4	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
パーツ
E37	1301864	ライトショルダープレート受注発注（価格はその都度確認）	要確認
ハードウェア
S36	1201337	六角ボルト 1/4-20X3/8 ━ 19 （2025.10）
5	1201338	六角ボルト 1/4-20x1/2
パーツ
E38	1301819	アッシュリップ受注発注（価格はその都度確認）	要確認
6	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
E39	1301814	エアーバルブ受注発注（価格はその都度確認）	要確認
7	1202473	ワッシャー 266iX.629o.064t
パーツ
E40	1600621	エアーバルブシャフト受注発注（価格はその都度確認）	要確認
E41	1600663	ドアハンドル（木）
E42	1201846	フリクションスプリング
E43	30004689	ライトサイドファイヤーブリック
E44	30006591	サイドブラケット受注発注（価格はその都度確認）	要確認
E51	1301856	ライトインナープレート受注発注（価格はその都度確認）	要確認
E52	1301858	ライトサイド受注発注（価格はその都度確認）	要確認
E53	30002720	ダンパーハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
E54	1600664	ウッドハンドル黒
E56	1301803	フロントエアーマニホールド受注発注（価格はその都度確認）	要確認
E57	1301861	フロント受注発注（価格はその都度確認）	要確認
E58	1601399	ガラスクリップ受注発注（価格はその都度確認）	要確認
1	0000246	ボトムヒートシールド（スペーサ含む）受注発注（価格はその都度確認）	要確認
パーツ
E59	1401120	ガラス
2	1601755	スペーサー
パーツ
E61	1301865	ドア受注発注（価格はその都度確認）	要確認
E62	1600155	ドアフック受注発注（価格はその都度確認）	要確認
E63	1600623	ドアハンドルシャフト受注発注（価格はその都度確認）	要確認
E64	1201843	ラッチスプリング
E65	1600551	ドア用スプリング受注発注（価格はその都度確認）	要確認
E66	1600550	アッパードアピン受注発注（価格はその都度確認）	要確認
E67	1600553	C クリップ受注発注（価格はその都度確認）	要確認
E68	1600419	ボトムヒンジロッド受注発注（価格はその都度確認）	要確認

#2310 ビジラント#2310

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押すと図面のページが開きます。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
3	R516GG	ファイバーロープ（トップ・グリドル（ワイヤー付））5/16″ （φ7.94）必要な長さ 130cm
23	R721	ファイバーロープ（ドア（右））5/16″ （φ7.94）必要な長さ 120cm
23a	81219	ファイバーロープ（ドアガラス（右））3/16″ （φ4.76）必要な長さ 60cm
24	R721	ファイバーロープ（ドア（左））5/16″ （φ7.94）必要な長さ 70cm
24a	81219	ファイバーロープ（ドアガラス（左））3/16″ （φ4.76）必要な長さ 60cm
34	R722	ファイバーロープ（アッシュドア裏）3/8″ （φ9.5）必要な長さ 130cm
48	1203591	ファイバーロープ（フルーカラー裏）5/16″（φ7.94）（テープ付）必要な長さ 60cm
パーツ
N1	1300809	グリドルクアッド受注発注（価格はその都度確認）	要確認
ハードウェア
L1	1600546	ドアピン受注発注（価格はその都度確認）	要確認
パーツ
N2	1300797	グリドル
ハードウェア
L2	1201322	六角ボルト 10-24X1/2-Z
ファイバーロープ
パーツ
N3	1304251	トップ受注発注（価格はその都度確認）	要確認
ハードウェア
L3	1201443	六角ボルト 3/8-16X1 1/4
ファイバーロープ
パーツ
N4	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
ハードウェア
L4	1202446	ワッシャー 17/64X7/8X 05-PLN 販売終了	要確認
ファイバーロープ
パーツ
N5	1304262	ライトサイドパネル受注発注（価格はその都度確認）	要確認
ハードウェア
L5	1200848	ネジ 1/4-20x2-BLK 受注発注（価格はその都度確認）	要確認
ファイバーロープ
パーツ
N6	1305029	フロントグリル受注発注（価格はその都度確認）	要確認
ハードウェア
L6	1200993	なべネジ 1/4-20 ｘ 3/8-BLK
ファイバーロープ
パーツ
N7	1305047	フェットル受注発注（価格はその都度確認）	要確認
ハードウェア
L7	1202470	ワッシャー 1/4-PLN 7/8 od
ファイバーロープ
パーツ
N8	1305033	アッシュパンフロント受注発注（価格はその都度確認）	要確認
ハードウェア
L8	1201374	六角ボルト 1/4-20X3/4GR5-BLK
ファイバーロープ
パーツ
N9	5000992	ダンパー受注発注（価格はその都度確認）	要確認
ハードウェア
L9	1202474	ワッシャー 1/4-Z .313iX.742o.06t
パーツ
N10	1305018	ダンパーリテーナー受注発注（価格はその都度確認）	要確認
ハードウェア
L10	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
N11	1305022	アッパーファイヤーバック受注発注（価格はその都度確認）	要確認
ハードウェア
L11	1202473	ワッシャー 266iX.629o.064t
パーツ
N12	1601103	耐火レンガ
ハードウェア
L12	1200896	トラスネジ 1/4-20x5/8-BLK 受注発注（価格はその都度確認）	要確認
パーツ
N13	1600906	トライアングルファイヤーブリック受注発注（価格はその都度確認）	要確認
ハードウェア
L13	1203329	スクエアナット 1/4-20
パーツ
N14	1305002	ライトインナープレート受注発注（価格はその都度確認）	要確認
ハードウェア
L14	1202488	ワッシャー 3/8-Z .442iX1o.074t
1	1302208	ウォーミングシェルフ棚のみ CB 受注発注（価格はその都度確認）	要確認
パーツ
N15	1601629	タイロッド（１本）受注発注（価格はその都度確認）	要確認
ハードウェア
L15	1201745	レッグレベラーボルト 1/4-20x1 受注発注（価格はその都度確認）	要確認
2	1302220	ドラゴンブラケット CB 受注発注（価格はその都度確認）	要確認
パーツ
N16	1305011	リアグレートサポート受注発注（価格はその都度確認）	要確認
ハードウェア
L16	1200983	なべネジ 10-24x3/8
3	1302221	ウォーミングシェルフブラケット左
パーツ
N17	1305040	ハイグレートバー受注発注（価格はその都度確認）	要確認
ハードウェア
L17	1201338	六角ボルト 1/4-20x1/2
4	1302222	ウォーミングシェルフブラケット右
パーツ
N18	1305039	ローグレートバー受注発注（価格はその都度確認）	要確認
ハードウェア
L18	1200907	トラスネジ 1/4-20X1-BLK
5	1601705	ショートミトンラック（1 本）受注発注（価格はその都度確認）	要確認
パーツ
N19	1305009	フロントグレートサポート受注発注（価格はその都度確認）	要確認
ハードウェア
L19	1200998	TRS ネジ 10-24x1/2
6	1201338	六角ボルト 1/4-20x1/2
パーツ
N20	1305001	レフトインナープレート受注発注（価格はその都度確認）	要確認
ハードウェア
L20	1201007	TRS ネジ 10-24X3/4-Z 受注発注（価格はその都度確認）	要確認
7	1202473	ワッシャー 266iX.629o.064t
パーツ
N21	1305015	プライマリエアチューブ受注発注（価格はその都度確認）	要確認
ハードウェア
L21	1200563	ソケットセットスクリュー 5/16-18x5/16-BLK
8	1201372	六角ボルト 1/4-20x5/8-BLK
パーツ
N22	1304273	フロント受注発注（価格はその都度確認）	要確認
N23	1304216	ライトドア受注発注（価格はその都度確認）	要確認
ハードウェア
L22	1200436	ソケットセットスクリュー 1/4-20X1-BLK
パーツ
N24	1304224	レフトドア受注発注（価格はその都度確認）	要確認
ハードウェア
L23	1200417	ソケットセットスクリュー 1/4-20 1/4 販売終了	要確認
パーツ
N25	1401119	ガラス
ハードウェア
L24	1203290	六角ナット 3/8-16 受注発注（価格はその都度確認）	要確認
パーツ
N26	1600908	エアプレート受注発注（価格はその都度確認）	要確認
ハードウェア
L26	1203210	六角ナット 1/4-20
パーツ
N27	1601392	ロングガラスクリップリテーナー受注発注（価格はその都度確認）	要確認
ハードウェア
L27	1201294	セラミックハンドルボルト 1/4-20 ｘ 3.5
パーツ
N28	1601391	ショートガラスクリップリテーナー受注発注（価格はその都度確認）	要確認
ハードウェア
L28	1202058	なべネジ #10X1/2-BLK
パーツ
N29	1603232	ブリックリテーナー受注発注（価格はその都度確認）	要確認
ハードウェア
L29	1201846	フリクションスプリング
パーツ
N30	5004024	ドアラッチアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
L30	1201381	六角ボルト 1/4-20X3/4 #304 S/S
パーツ
N31	1601027	アッシュパンカバー（ハンドル付）受注発注（価格はその都度確認）	要確認
ハードウェア
L31	1201900	ブッシング
パーツ
N32	1301931	シェーカーハンドル受注発注（価格はその都度確認）	要確認
ハードウェア
L32	1201308	グリドルハンドル用スロットネジ 8-32 Ｘ 1
L33	1201903	ブッシュ受注発注（価格はその都度確認）	要確認
パーツ
N33	1400927	アッシュパン受注発注（価格はその都度確認）	要確認
N34	1305045	アッシュドア受注発注（価格はその都度確認）	要確認
ハードウェア
L34	1202461	ロックワッシャー
パーツ
N35	5004237	フロントドアハンドルアッセンブリー受注発注（価格はその都度確認）	要確認
ハードウェア
L35	1202423	ワッシャー #10SAE-Z.218idX.5od.05 ━ 21 （2025.10）
パーツ
N36	1601039	アッシュパンブラケット受注発注（価格はその都度確認）	要確認
N37	1305046	アッシュドアヒンジ受注発注（価格はその都度確認）	要確認
N38	1305044	アッシュドロップ受注発注（価格はその都度確認）	要確認
N39	1305043	ボトム受注発注（価格はその都度確認）	要確認
N40	1305048	レッグ受注発注（価格はその都度確認）	要確認
N41	1304269	レフトサイドパネル受注発注（価格はその都度確認）	要確認
N42	1305049	シェーカーハンドルサポート受注発注（価格はその都度確認）	要確認
1	0000279	ボトムヒートシールド受注発注（価格はその都度確認）	要確認
パーツ
N43	1201835	アッシュドアヒンジピン
2	1601755	スペーサー
パーツ
N44	1600600	ドアハンドルホルダー受注発注（価格はその都度確認）	要確認
N45	5004265	ダンパーハンドルアッセンブリー受注発注（価格はその都度確認）	要確認
N46	1305025	ロアーファイヤーバック受注発注（価格はその都度確認）	要確認
N47	1304278	バック受注発注（価格はその都度確認）	要確認
N48	0001580	6" フルーカラー受注発注（価格はその都度確認）	要確認
N49	1600904	シェーカーロッド受注発注（価格はその都度確認）	要確認
N50	1300671	エアコントロール受注発注（価格はその都度確認）	要確認
N53	5005483	サーモスタットアッセンブリー受注発注（価格はその都度確認）	要確認
N54	1601487	サーモスタットカバー受注発注（価格はその都度確認）	要確認
N55	0005800	サーモスタットフラップアッセンブリー受注発注（価格はその都度確認）	要確認
N56	1601555	サーモスタットピボットピン受注発注（価格はその都度確認）	要確認
N57	5004244	アッシュドアハンドルベースアッセンブリー受注発注（価格はその都度確認）	要確認
N58	1602202	クリーンアウトカバー受注発注（価格はその都度確認）	要確認
N59	1600553	C クリップ受注発注（価格はその都度確認）	要確認
N61	5005708	灰取りハンドル受注発注（価格はその都度確認）	要確認
N63	30002714	ハンドルベーススタブ
N64	20006381	セラミックハンドル黒
N65	30002715	グリドルスタブ受注発注（価格はその都度確認）	要確認
N66	1600661	グリドルノブ（木）
N67	30002775	グリドルハンドルアッセンブリー

ドーントレスフレックスバーンDauntless FlexBurn

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
1.2	GK223GR	Griddle Gasket (ｸﾞﾘﾄﾞﾙ 130cm)
2	GK223TP	Top Gasket (3/8" 200cm)
9	GK223DP	Damper Gasket (3/8" 90cm)
	GK223DH	DamperHousing Gasket (3/8" 90cm)
21	GK223GF	Glass Gasket (3/16" 90(左)+90(右)cm)
	GK223FD	25・28 Door Gasket (5/16" 110(左)+85(右)cm)
31	GK223AD	Ashdoor Gasket (3/8" 85cm)
39	3-44-586168	Gasket, Refractory
54	GK223FC	Flue Collar Gasket (3/8" 82cm)
63	GK223AL	Left Air Manifold Gasket (3/8" 90cm)
64	GK223AR	Right Air Manifold Gasket (3/8" 90cm)
1.1	SRV3000731	Griddle Bracket Assembly (Left & Right, Dowel Pin & Retainer)	要確認
27	30002717	Front Door Handle and Shaft
	63D0069	Spring Washer
	30007368	Griddle Hinge Dowel Pin 3/16 x 3/4	要確認
	30005157	Pawl Assembly - Roller
1.2	4-00-586134A	Griddle
	1202560	Flat Washer
1.3	1-00-586170	Griddle Handle Assembly
	1203290	Nut Jam, 3/8-16 Top Lock
2	4-00-586135A	Top	要確認
28	4-00-586127A	Right Door	要確認
3	2-00-586191	Cover, Damper Rod	要確認
	3-30-3014	BHSCS 1/4-20 x 3/8 (Door to Stove Front)
4	30002720A	Damper Steel Handle w/Set Screw
29	2-00-586165	Bottom Heat Shield	要確認
5	1600664	Handle (Wood)
30	2-00-586143	Lower Mount Bracket, Ash Door	要確認
6	1201310	Philips RD HD 1/4-20x3
	7000-579	Washer 5/16
7	3-40-586164	Damper Rod
	1201374	Screw 1/4-20 x 3/4, Black
	2-00-586201	Damper Adjuster
31	4-00-586206A	Ash Door	要確認
8	2-00-586186-1	Damper Shaft Retainer
32	1600663	Ashdoor Handle (Wood)
9	4-00-586184A	Damper Frame
	30005301	Ashdoor Handle Shaft	要確認
10	4-00-586200A	Damper
	63D0069	Spring Washer
11	4-00-586123A	Left Side	要確認
	1202560	Flat Washer
	1201745	Leg Leveler
	30005157	Pawl Assembly - Roller
12	2-00-586197	Handle Holder	要確認
	1203290	Nut Jam, 3/8-16 Top Lock
13	3-00-586122A	Ash Grate
33	30007376A	Ashpan Bracket	要確認
14	2-00-586148	Air Control Baffle	要確認
34	2-00-586142	Upper Mount, Ash Door	要確認
15	30007339	Ashpan Assembly	要確認
35	2-00-586147	Bottom Air Cover	要確認
16	4-00-586121A	Front	要確認
36	1-10-586156	Primary Air Valve Assembly	要確認
17	3-00-586128A	Andiron
37	2-00-586193	Brick Clip, Left
18	2-00-586169	Mounting Plate, Andiron	要確認
38	2-00-586194	Brick Clip, Right
19	3-00-586144A	Ash Lip	要確認
40	3-40-586152	Refractory, Access Cover
20	2-00-586207-1	Glass Clip
41	2-00-586192	Firebrick, 9.75 x 3.5 x 1.25
	1200980	Glass Clip Screw, 10-24x1/4
43	2-00-586153	Brick Clip, Rear
21	3-40-586138	Glass
44	2-00-586188	SS Fireback Plate
22	2-00-586204	Door Hinge Set, Left & Right	要確認
45	3-40-586151	Fireback, Refractory
23	30002727	Door Hinge Pin
46	30007299A	Refractory, Engine
24	2-00-586205	Hinge Clamp Plate	要確認
	1201337	CS Hex Head, 1/4-20 x 3/8
	3-30-3014	BHSCS 1/4-20X3/8 (Hinge Bracket to Door)
	1201372	CS Hex Head, 1/4-20 x 5/8
25	4-00-586126A	Left Door	要確認
47	4-00-586124A	Right Side	要確認
	3-30-3014	BHSCS 1/4-20 x 3/8 (Door to Stove Front)
	1201745	Leg Leveler
26	30004175K	Wood Handle Assembly
48	3-31-5500	Ball Plunger
	30002714	Handle Insert
49	1600660	Thermostat Handle (Wood)
	1600664	Handle (Wood)
	1201243	Thermostat Handle Bolt
	1201310	Handle Screw
50	30002716	Thermostat Handle w/Set Screw
51	1-10-1601430	Air Control	要確認
	SRV30007519	Thermostat Cable Assembly	要確認
ガスケット
52	2-00-586163	Air Control Wheel	要確認
ガスケット
53	1-10-586161	Outside Air Box Assembly	要確認
ガスケット
54	4-00-586129A	Rear Housing	要確認
ガスケット
55	3-44-586183	Insulation Board, Back
ガスケット
56	2-00-586177	Air Jacket, Rear	要確認
ガスケット
57	2-00-586175	Heat Shield, Rear Cover, Rear Vent	要確認
ガスケット
58	2-00-586173	Air Inlet	要確認
ガスケット
59	2-00-586182	Exhaust Diverter	要確認
ガスケット
42	3-44-586196	Insulation, Fiberfrax
60	4-00-250102A	Flue Collar	要確認
ガスケット
61	2-00-586176	Heat Shield, Cover, Top Vent	要確認
ガスケット
62	2-00-586174	Heat Shield Common	要確認
ガスケット
63	3-30-586130	Left Air Manifold	要確認
64	3-30-586131	Right Air Manifold	要確認
65	SRV8340-006	Catalyst Ceramic
	30007274	Temperature Probe	要確認
レッド
2	4-00-586135R	Top, Red	要確認
マジョリカブラウン
2	4-00-586135M	Top, Brown	要確認
レッド
11	4-00-586123R	Left Side, Red	要確認
マジョリカブラウン
11	4-00-586123M	Left Side, Brown	要確認
レッド
16	4-00-586121R	Front, Red	要確認
マジョリカブラウン
16	4-00-586121M	Front, Brown	要確認
レッド
19	3-00-586144R	Ash Lip, Red	要確認
マジョリカブラウン
19	3-00-586144M	Ash Lip, Brown	要確認
レッド
25	4-00-586126R	Left Door, Red	要確認
マジョリカブラウン
25	4-00-586126M	Left Door, Brown	要確認
レッド
28	4-00-586127R	Right Door, Red	要確認
マジョリカブラウン
28	4-00-586127M	Right Door, Brown	要確認
レッド
47	4-00-586124R	Right Side, Red	要確認
マジョリカブラウン
47	4-00-586124M	Right Side, Brown 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。	要確認

イントレピッドフレックスバーンIntrepid FlexBurn

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
20	30007305A	Refractory Gasket Plate, S/S
2	GK215FC	Flue Collar Gasket (3/8" 76cm)
9	GK215DP	Damper Gasket (3/8" 68cm)
15	GK215DH	DamperHousing Gasket (1/4" 77cm)
23	30007304A	Ceramic Paper Gasket
24	30007381A	Refractory Gasket
32	GK215AL	Left Air Manifold Gasket (3/8" 94cm)
37	GK215TP	Top Gasket (7/16" 180cm)
39	GK215GR	Griddle Gasket (ｸﾞﾘﾄﾞﾙ 115cm)
44	GK215AD	Ashdoor Gasket (3/8" 85cm)
57	GK215FD	Door Gasket (5/16" 70(左)+60(右)cm)
60	GK215GF	Glass Gasket (3/16" 75(左)+75(右)cm)
72	GK215AR	Right Air Manifold Gasket (3/8" 94cm)
1	30007358A	Heat Shield, Flue Collar	要確認
43	30007386A	Hinge Bracket, Upper	要確認
2	1306561	Flue Collar
44	30007318A	Ashdoor	要確認
3	30007428A	Outer Back	要確認
45	1202560	Flat Washer 3/8
4	1600664	Handle (Wood)
46	30001794	SHCS 1/4-20 x 3/8
	1201310	Handle Screw
47	30007387A	Hinge Bracket, Lower	要確認
5	30002720A	Damper Handle w/Set Screw
48	1-00-2473	Hinge Hardware	要確認
6	1602523	Damper Rod
49	1600663	Ashdoor Handle (Wood)
7	30007407A	Damper Adjuster
50	30005301	Ashdoor Handle Shaft	要確認
8	30007388A	Damper
51	30005157	Pawl Assembly - Roller
10	1201337	Hex Head Screw 1/4-20 x 3/8
	1203290	Hex Head Jam Nut
11	1601488	Damper Tab
52	30007291A	Front	要確認
12	1203210	Nut, Hex 1/4-20
53	30007317A	Ashlip	要確認
13	1200436	Socket Set Screw 1/4-20 x 1
54	1200998	Screw for Glass Clip
14	30007293A	Damper Housing
55	30007385A	Glass Clip Corner
16	1203161	Nut, Hex 3/8-16
56	30007394A	Left Door Glass
17	1201583	Weld Screw
	30007394A	Right Door Glass
18	30007292A	Inner Back	要確認
58	1600535	Door Hinge Pin
19	30007299A	Refractory, Engine
	1201986	Shim Ring (for Red or Brown)	要確認
59	30007313A	Left Door	要確認
21	30007300A	Refractory Fireback
	30007351A	SE Left Door (Smart Edition)	要確認
22	30007301A	Refractory Cover
61	30007383A	Glass Clip Bottom
25	30007390A	Deflector	要確認
62	30007384A	Glass Clip Side
26	30007367A	Insulation Rear
63	30004175K	Wood Handle Assembly
27	30007353A	Refractory Upper Bracket
	30002714	Handle Insert
28	30007302A	Refractory Side
	1600664	Handle (Wood)
29	30007307A	Refractory Lower LT Bracket
	1201310	Handle Screw
30	30007289A	Left Side	要確認
64	30007380	Front Door Handle and Shaft
31	1201745	Leg Leveler
65	63D0069	Spring Washer
32	30007295A	Air Manifold, Left	要確認
66	30005157	Pawl Assembly - Roller
33	1204214	Stud 1/4-20 x 1-1/2
	1203290	Hex Head Jam Nut
	1203210	Nut, Hex 1/4-20
67	30007312A	Right Door	要確認
34	30007309A	Griddle
	30007350A	SE Right Door (Smart Edition)	要確認
35	SRV3000731	Griddle Bracket Assembly	要確認
68	30007346A	Bottom Heat Shield	要確認
35.1	30007368	Griddle Hinge Dowel Pin 3/16 x 3/4	要確認
69	30007391A	Handle Bracket	要確認
36	30007426A	Griddle Handle Assembly
	3-30-5000	PHM 8 x 12 Black	要確認
37	30007287A	Top	要確認
70	30007341A	Air Flap	要確認
38	30001787	CS, SOC FLHD 1/4-20x3/4
71	30007342A	Bracket, Air Flap	要確認
40	30007308A	Andiron
72	30007296A	Air Manifold, Right	要確認
41	30007297	Grate Bottom
73	30007431A	Ball Chain #6
42	30007288A	Bottom	要確認
74	30007352A	Refractory Lower RT Bracket
75	30007290A	Right Side	要確認
76	30007314A	Thermostat Cover	要確認
77	30007429A	Thermostat Coil and Shaft Assembly	要確認
ガスケット
	30007401	Thermostat Handle (Wood)	要確認
ガスケット
78	30007339	Ashpan Assembly	要確認
ガスケット
79		Appliance Air Intake	要確認
ガスケット
80	SRV30007430	Catalyst, Metal
ガスケット
	30007275	Temperature Probe	要確認
ガスケット
レッド
2	30006713A	Flue Collar, Red	要確認
ガスケット
レッド
30	30007289-33A	Left Side, Red	要確認
ガスケット
レッド
37	30007287-33A	Top, Red	要確認
ガスケット
レッド
52	30007291-33A	Front, Red	要確認
53	30007317-33A	Ashlip, Red	要確認
59	30007313-33A	Left Door, Red	要確認
ウォーミングシェルフパーツ
	1302272A	Shelf Bracket
レッド
	30007351-33A	SE Left Door, Red (Smart Edition)	要確認
ウォーミングシェルフパーツ
	SRV30006721	Shelf Bracket, Red	要確認
レッド
67	30007312-33A	Right Door, Red	要確認
ウォーミングシェルフパーツ
		Shelf Bracket, Brown SRV1302272-31	要確認
レッド
	30007350-33A	SE Right Door, Red (Smart Edition)	要確認
ウォーミングシェルフパーツ
	1601705	Mitten Rack 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。
レッド
75	30007290-33A	Right Side, Red	要確認
マジョリカブラウン
2	1306561-31A	Flue Collar, Brown	要確認
30	30007289-31A	Left Side, Brown	要確認
37	30007287-31A	Top, Brown	要確認
52	30007291-31A	Front, Brown	要確認
53	30007317-31A	Ashlip, Brown	要確認
59	30007313-31A	Left Door, Brown	要確認
	30007351-31A	SE Left Door, Brown (Smart Edition)	要確認
67	30007312-31A	Right Door, Brown	要確認
	30007350-31A	SE Right Door, Brown (Smart Edition)	要確認
75	30007290-31A	Right Side, Brown	要確認

アスペン C3Aspen C3

【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。

この機種だけを見る →

図番	品番	品名	価格
ガスケット・ロープ
1	GK250TP	Top Gasket (3/8" 190cm)
5	GK250LC	Left Side Cover Gasket (3/16" 48cm)
7	GK250DB	Dog Box Gasket (3/16" 65cm)
8	GK250CC	Channel Cover Gasket (3/16" 45cm)
9	GK250CH	Channel Gasket (3/16" 50cm)
12	GK250FD	Door Gasket (3/8" 100cm)
	GK250GF	Glass Gasket (3/16" 85cm)
19	GK250RC	Right Side Cover Gasket (3/16" 48cm)
21	GK250SM	Secondary Manifold Gasket (3/16" 40cm)
27	GK250BC	Back Cover Gasket (3/16" 180cm)
1	4-00-950054	Top	要確認
20	1-10-9500023	Firebrick Assembly	要確認
2	3-44-950122	Blanket, Superwool
20.1	S16040	Firebrick 9 x 4.5 x 1.25"
3	3-40-859031	Refractory Baffle
20.2	4-40-950018	Firebrick 3.5 x 1.5 x 1.25"
4	2-00-859112	Front Refractory Holder
20.3	4-40-950019	Firebrick, 9 x 3.5 x 1.25”
5	2-00-950148	Left Side Cover
21	1-10-950139	Rear Secondary Manifold Assembly
6	4-00-950119	Left Side	要確認
22.1	4-00-950050	Back	要確認
7	1-10-950011	Dog Box Combustion Assembly	要確認
22.2	2-00-950146	Outer, Rear Vertical Shield	要確認
8	2-00-950057	Front Lower Primary Air Channel Cover	要確認
22.3	2-00-950154	Outer Cover, Rear Vertical Shield	要確認
9	4-00-950056	Front Lower Primary Air Channel	要確認
22.4	2-00-950145	Inner, Rear Vertical Shield	要確認
10	4-00-950052	Front	要確認
23	2-00-950155	Blocker Plate	要確認
11	1-00-950101	Front Latch Kit
24	2-00-950137	Ball Chain Bracket	要確認
12	1-10-950100	Door Assembly	要確認
25	1601489A	Secondary Air Probe Assembly	要確認
12.1	3-40-950144	Glass
26	30007431A	Ball Chain #6
12.2	2-00-586207-1	Glass Clip
27	2-00-950119	Back Cover	要確認
12.3	1200980	Pan Head Screw 10-24 x 1/4
12.4	2-00-950141	Detent Plate	要確認
12.5	3-31-73765	Ball Spring Plunger	要確認
12.6	1200436	Socket Set Screw 1/4-20 x 1
12.7	2-00-950104	Door Latch
12.8	1202473	Washer, Flat 1/4
12.9	1-00-00247	Wood Handle w/Bolt
13	1600535	Door Hinge Pin
14	4-00-950090	Leg	要確認
15	1201745	Leg Leveler
16	1-10-950110	Air Control Assembly	要確認
17	4-00-950051	Bottom	要確認
18	4-00-950120	Right Side	要確認
19	2-00-950058	Right Side Cover
ガスケット
