ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名

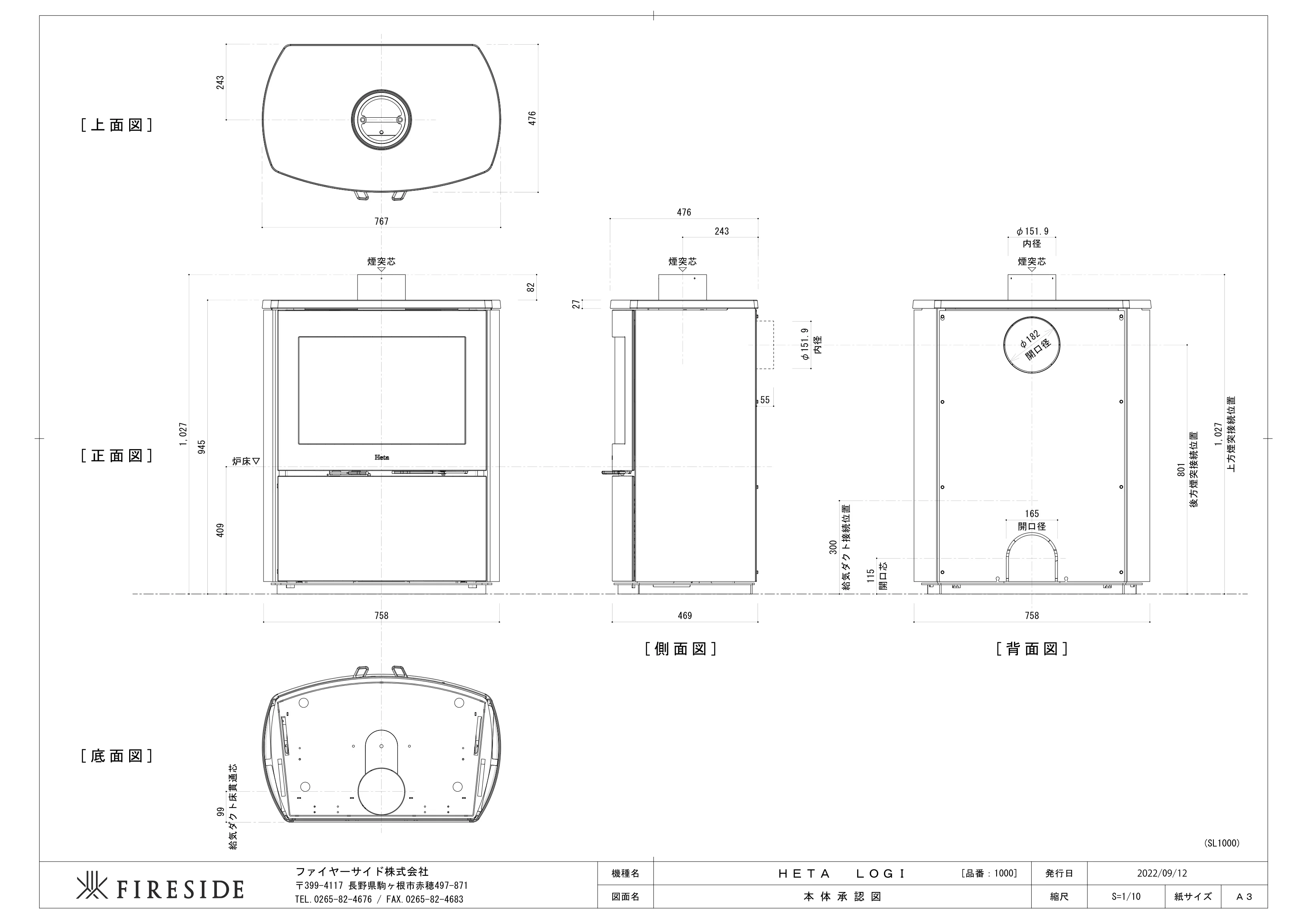

本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
ＨＥＴＡ ＬＯＧＩ
[品番：1000]
［底面図］
［正面図］
［上面図］
炉床▽
758
［背面図］
［側面図］
1,027
945
409
82
55
758
469
27
開口径
165
開口径
φ182
内径
φ151.9
(SL1000)
767
476
煙突芯
煙突芯
476
243
243
煙突芯
内径
φ151.9
後方煙突接続位置
801
上方煙突接続位置
1,027
給気ダクト接続位置
300
開口芯
115
99
給気ダクト床貫通芯
2022/09/12
