ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名

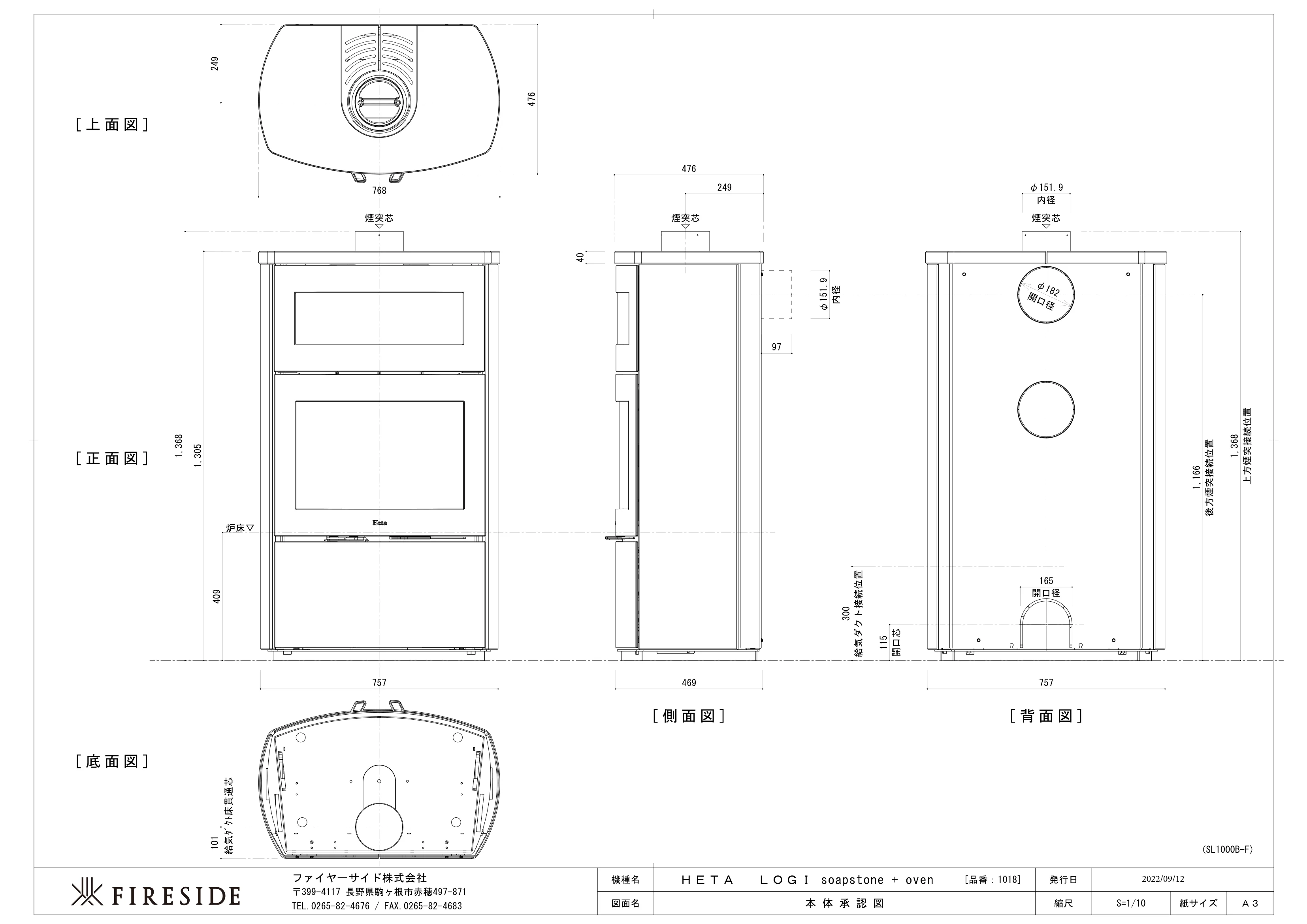

本 体 承 認 図
発行日
縮尺
2022/09/12
S=1/10
紙サイズ
Ａ３
469
97
40
［上面図］
［正面図］
［底面図］
ＨＥＴＡ ＬＯＧＩ soapstone + oven
[品番：1018]
(SL1000B-F)
757
409
1,305
1,368
249
768
［側面図］
炉床▽
476
煙突芯
476
249
煙突芯
内径
φ151.9
165
開口径
φ182
開口径
757
［背面図］
煙突芯
1,166
後方煙突接続位置
1,368
上方煙突接続位置
給気ダクト接続位置
300
開口芯
115
101
給気ﾀﾞｸﾄ床貫通芯
内径
φ151.9
