1
熱交換用
本体に１つ付属しています。
複数接続する場合は別売と
なります。
給湯

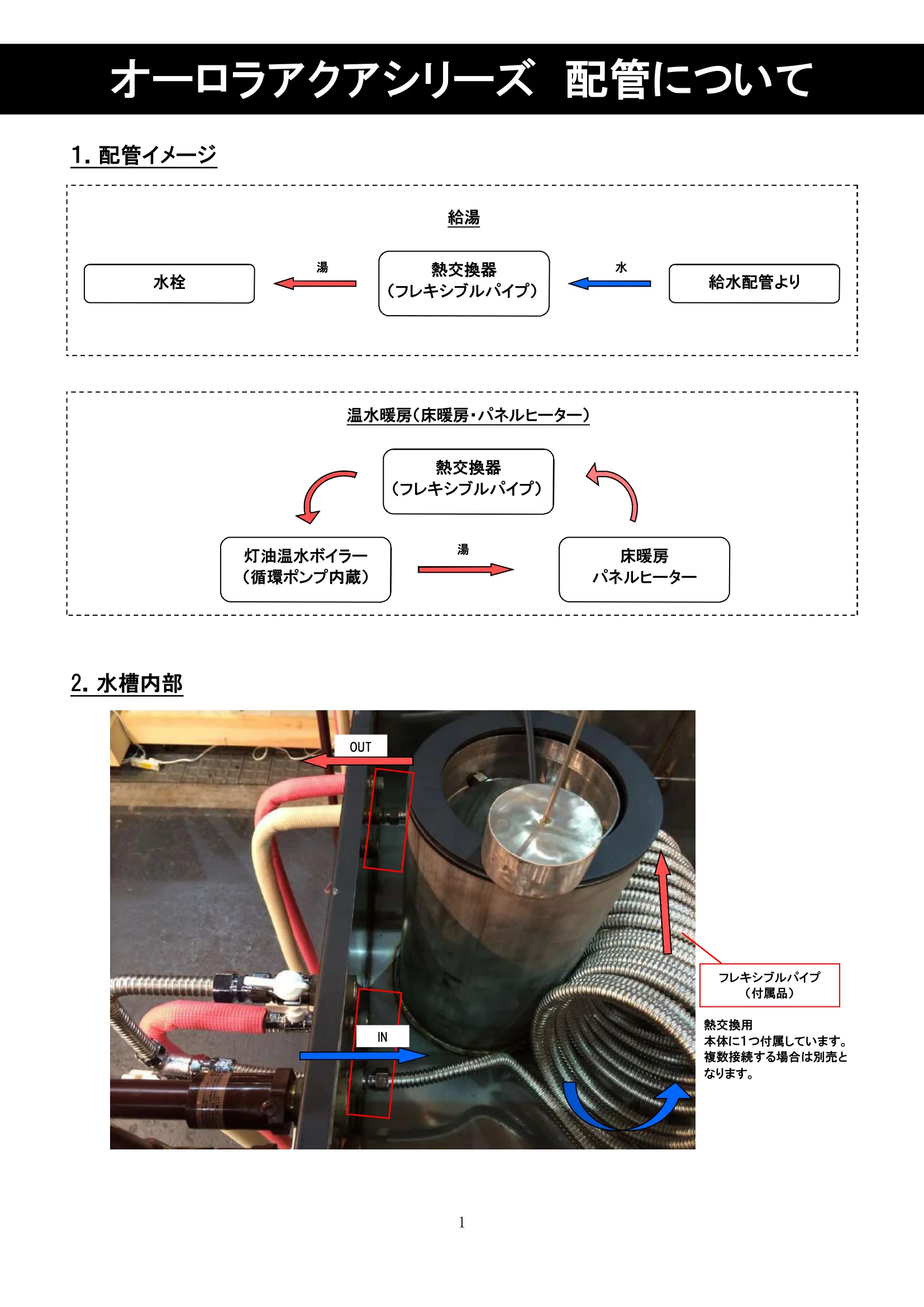

オーロラアクアシリーズ 配管について
水
フレキシブルパイプ
（付属品）
OUT
湯
温水暖房（床暖房・パネルヒーター）
熱交換器
（フレキシブルパイプ）
灯油温水ボイラー
（循環ポンプ内蔵）
床暖房
パネルヒーター
熱交換器
（フレキシブルパイプ）
水栓
給水配管より
１．配管イメージ
2．水槽内部
IN
湯
