ハーマン XXV（2023年版）
パーツリスト

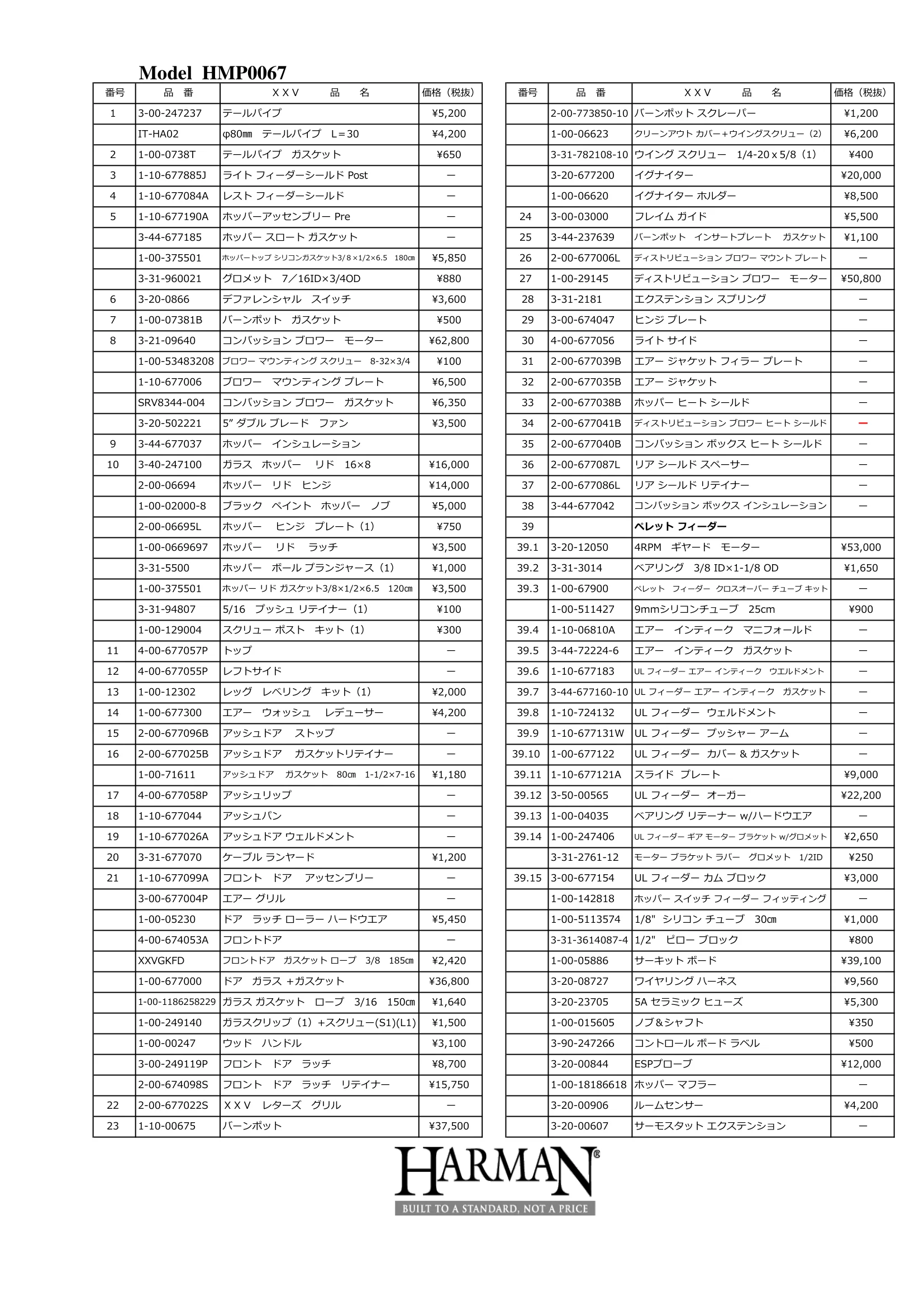

HARMAN PELLET STOVE XXV Model HMP0067 パーツリスト Model HMP0067 Model HMP0067 番号 品　番 ＸＸＶ　　　品　　名 価格 （税抜） 番号 品　番 ＸＸＶ　　　品　　名 価格 （税抜） 1 3-00-247237 テールパイプ ¥5,200 2-00-773850-10 バーンポット スクレーパー ¥1,200 IT-HA02 φ80㎜　テールパイプ　L＝30 ¥4,200 1-00-06623 クリーンアウト カバー＋ウイングスクリュー（2） ¥6,200 2 1-00-0738T テールパイプ　ガスケット ¥650 3-31-782108-10 ウイング スクリュー　1/4-20ｘ5/8（1） ¥400 3 1-10-677885J ライト フィーダーシールド Post ー 3-20-677200 イグナイター ¥20,000 4 1-10-677084A レスト フィーダーシールド ー 1-00-06620 イグナイター ホルダー ¥8,500 5 1-10-677190A ホッパーアッセンブリー Pre ー 24 3-00-03000 フレイム ガイド ¥5,500 3-44-677185 ホッパー スロート ガスケット ー 25 3-44-237639 バーンポット　インサートプレート　 ガスケット ¥1,100 1-00-375501 ホッパートップ シリコンガスケット3/８×1/2×6.5　180㎝ ¥5,850 26 2-00-677006L ディストリビューション ブロワー マウント プレート ー 3-31-960021 グロメット　7／16ID×3/4OD ¥880 27 1-00-29145 ディストリビューション ブロワー　モーター ¥50,800 6 3-20-0866 デファレンシャル　スイッチ ¥3,600 28 3-31-2181 エクステンション スプリング ー 7 1-00-07381B バーンポット　ガスケット ¥500 29 3-00-674047 ヒンジ プレート ー 8 3-21-09640 コンバッション ブロワー　モーター ¥62,800 30 4-00-677056 ライト サイド ー 1-00-53483208 ブロワー マウンティング スクリュー　8-32×3/4 ¥100 31 2-00-677039B エアー ジャケット フィラー プレート ー 1-10-677006 ブロワー　マウンティング プレート ¥6,500 32 2-00-677035B エアー ジャケット ー SRV8344-004 コンバッション ブロワー　ガスケット ¥6,350 33 2-00-677038B ホッパー ヒート シールド ー 3-20-502221 5” ダブル ブレード　ファン ¥3,500 34 2-00-677041B ディストリビューション ブロワー ヒート シールド ー 9 3-44-677037 ホッパー　インシュレーション 35 2-00-677040B コンバッション ボックス ヒート シールド ー 10 3-40-247100 ガラス　ホッパー　 リド　16×8 ¥16,000 36 2-00-677087L リア シールド スペーサー ー 2-00-06694 ホッパー　リド　ヒンジ ¥14,000 37 2-00-677086L リア シールド リテイナー ー 1-00-02000-8 ブラック　ペイント　ホッパー　ノブ ¥5,000 38 3-44-677042 コンバッション ボックス インシュレーション ー 2-00-06695L ホッパー 　ヒンジ　プレート（1） ¥750 39 ペレット フィーダー 1-00-0669697 ホッパー　 リド 　ラッチ ¥3,500 39.1 3-20-12050 4RPM　ギヤード　モーター ¥53,000 3-31-5500 ホッパー　ボール プランジャース（1） ¥1,000 39.2 3-31-3014 ベアリング　3/8 ID×1-1/8 OD ¥1,650 1-00-375501 ホッパー リド ガスケット3/8×1/2×6.5　120㎝ ¥3,500 39.3 1-00-67900 ペレット　フィーダー クロスオーバー チューブ キット ー 3-31-94807 5/16　プッシュ リテイナー（1） ¥100 1-00-511427 9mmシリコンチューブ　25cm ¥900 1-00-129004 スクリュー ポスト　キット（1） ¥300 39.4 1-10-06810A エアー　インティーク　マニフォールド ー 11 4-00-677057P トップ ー 39.5 3-44-72224-6 エアー　インティーク　ガスケット ー 12 4-00-677055P レフトサイド ー 39.6 1-10-677183 UL フィーダー エアー インティーク　ウエルドメント ー 13 1-00-12302 レッグ　レべリング　キット（1） ¥2,000 39.7 3-44-677160-10 UL フィーダー エアー インティーク　ガスケット ー 14 1-00-677300 エアー　ウォッシュ　 レデューサー ¥4,200 39.8 1-10-724132 UL フィーダー ウェルドメント ー 15 2-00-677096B アッシュドア　 ストップ ー 39.9 1-10-677131W UL フィーダー プッシャー アーム ー 16 2-00-677025B アッシュドア　 ガスケットリテイナー ー 39.10 1-00-677122 UL フィーダー カバー & ガスケット ー 1-00-71611 アッシュドア 　ガスケット　80㎝　1-1/2×7-16 ¥1,180 39.11 1-10-677121A スライド プレート ¥9,000 17 4-00-677058P アッシュリップ ー 39.12 3-50-00565 UL フィーダー オーガー ¥22,200 18 1-10-677044 アッシュパン ー 39.13 1-00-04035 ベアリング リテーナー w/ハードウエア ー 19 1-10-677026A アッシュドア ウェルドメント ー 39.14 1-00-247406 UL フィーダー ギア モーター ブラケット w/グロメット ¥2,650 20 3-31-677070 ケーブル ランヤード ¥1,200 3-31-2761-12 モーター ブラケット ラバー　グロメット　1/2ID ¥250 21 1-10-677099A フロント　ドア 　アッセンブリー ー 39.15 3-00-677154 UL フィーダー カム ブロック ¥3,000 3-00-677004P エアー グリル ー 1-00-142818 ホッパー スイッチ フィーダー フィッティング ー 1-00-05230 ドア　ラッチ ローラー ハードウエア ¥5,450 1-00-5113574 1/8" シリコン チューブ　30㎝ ¥1,000 4-00-674053A フロントドア ー 3-31-3614087-4 1/2"　ピロー ブロック ¥800 XXVGKFD フロントドア　ガスケット ロープ　3/8　185㎝ ¥2,420 1-00-05886 サーキット ボード ¥39,100 1-00-677000 ドア　ガラス ＋ガスケット ¥36,800 3-20-08727 ワイヤリング ハーネス ¥9,560 1-00-1186258229 ガラス ガスケット　ロープ　3/16　150㎝ ¥1,640 3-20-23705 5A セラミック ヒューズ ¥5,300 1-00-249140 ガラスクリップ（1）+スクリュー(S1)(L1) ¥1,500 1-00-015605 ノブ＆シャフト ¥350 1-00-00247 ウッド　ハンドル ¥3,100 3-90-247266 コントロール ボード ラベル ¥500 3-00-249119P フロント　ドア　ラッチ ¥8,700 3-20-00844 ESPプローブ ¥12,000 2-00-674098S フロント　ドア　ラッチ　リテイナー ¥15,750 1-00-18186618 ホッパー マフラー ー 22 2-00-677022S ＸＸＶ　レターズ　グリル ー 3-20-00906 ルームセンサー ¥4,200 23 1-10-00675 バーンポット ¥37,500 3-20-00607 サーモスタット エクステンション ー Model HMP0067 番号 品　番 ＸＸＶ　　　品　　名 価格 （税抜） 3-20-39685 パワーコード ー 1-00-00959 1/4"　フィメイル　端子 ¥300 3-30-2000-50 ヘックス　フランジ　ボルト　1/4-20ｘ3/8 ¥200 3-30-2002-50 ヘックス　フランジ　ボルト　1/4-20ｘ5/8 ¥200 3-30-8024-100 フランジ　ロック　ナット　1/4-20 ¥100 3-30-8005-100 ナット　5/16-18　Z5 ¥100 3-30-8006-100 ナット　5/16-18　Z8　イエロー ¥100 3-30-5003-100 黒　ヘックス　ワッシャーヘッド　タッピング　スクリュー　＃8-18Ｘ3/4 ¥100 3-30-3006-50 黒　ヘックス　ソケットヘッド　スクリュー　1/4ｘ2-1/4 ¥200 3-30-1101-100 黒　ヘックス　ワッシャーヘッド　タッピング　スクリュー　10-24ｘ1/2 ¥100 3-30-1115-50 ヘックスヘッド　スクリュー1/4-20ｘ1　Z５ ¥100 3-30-1132-50 ヘックスヘッド　スクリュー3/8-16ｘ1/2　Z５ ¥200 3-30-1111-50 ヘックス　ワッシャーヘッド　マイナス　タッピング　スクリュー　10-24ｘ1/2　Z ¥150 3-30-02002-100 ワッシャー　1/4" ¥100 3-30-0303-100 ロック　ワッシャー　5/16" ¥100 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 ※このストーブのネジ類は、全てインチサイズです。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
