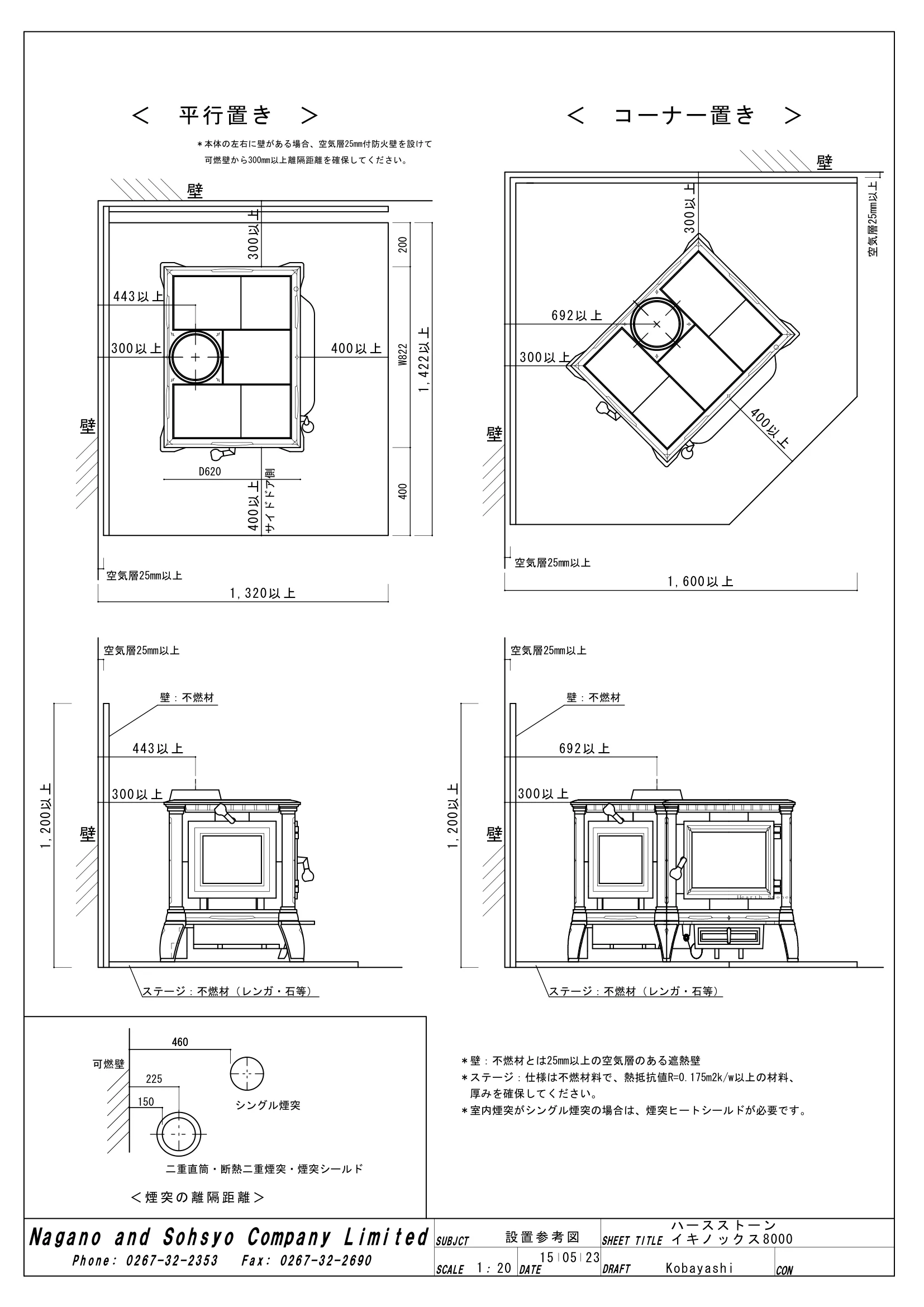

ハースストーン EQUINOX8000
設置計画資料

壁 空気層25mm以上 壁 空気層25mm以上 壁：不燃材 1,200以上 壁 ステージ：不燃材（レンガ・石等） Phone: 0267-32-2353 Fax: 0267-32-2690 CON SUBJCT SHEET TITLE DRAFT SCALE DATE : Nagano and Sohsyo Company Limited 設置参考図 20 1 Kobayashi ハースストーン ＜　コーナー置き　＞ ＜　平行置き　＞ ＜煙突の離隔距離＞ 460 460 シングル煙突 225 150 二重直筒・断熱二重煙突・煙突シールド 可燃壁 ＊室内煙突がシングル煙突の場合は、煙突ヒートシールドが必要です。 厚みを確保してください。 ＊壁：不燃材とは25mm以上の空気層のある遮熱壁 15 05 23 イキノックス8000 ＊本体の左右に壁がある場合、空気層25mm付防火壁を設けて 可燃壁から300mm以上離隔距離を確保してください。 壁壁 400 200 ステージ：不燃材（レンガ・石等） 空気層25mm以上 壁：不燃材 1,200以上 壁 W822 Ｈｅａｒｔｈ　Ｓｔｏｎｅ 空気層25mm以上 空気層25mm以上 サイドドア側 1,422以上 1,600以上 1,320以上 300以上 443以上 300以上 300以上 692以上 300以上 400以上 400以上 400以上 D620 300以上 300以上 443以上 692以上 ＊ステージ：仕様は不燃材料で、熱抵抗値R=0.175m2k/w以上の材料、
