HETA（ヒタ） AMBITION（2021年版）
パーツリスト

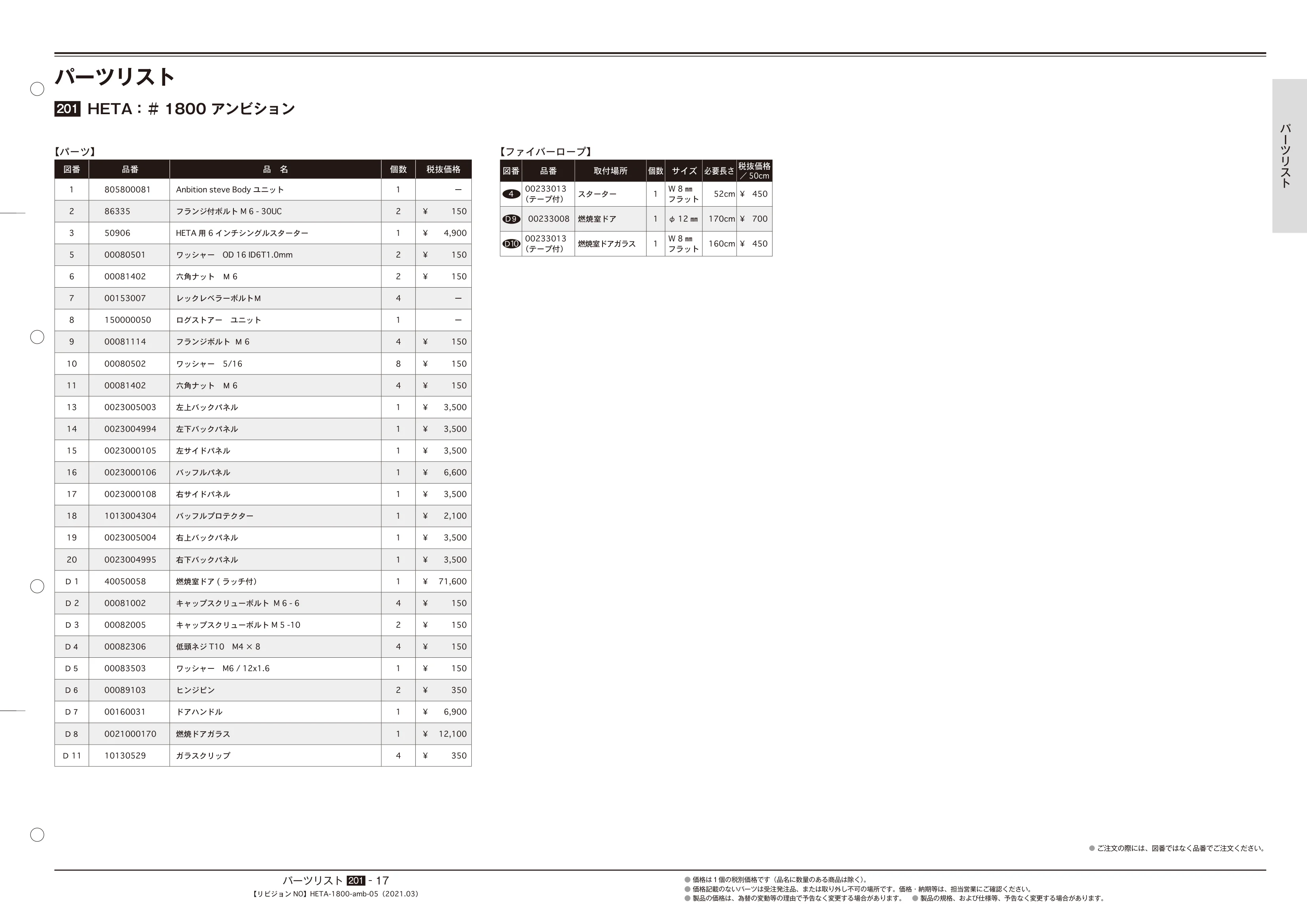

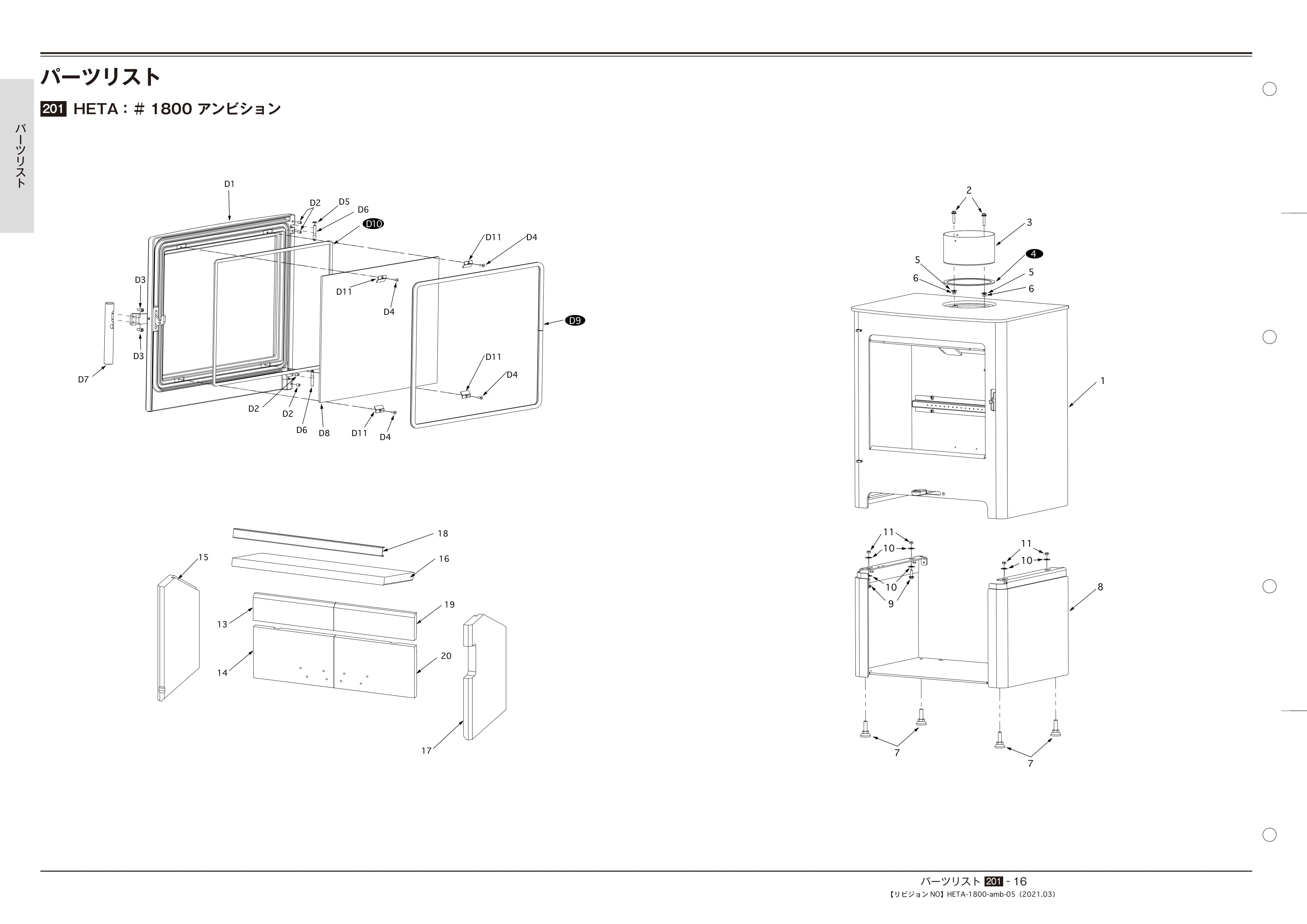

パーツリスト 201 ━ 16 05（2021.03） 【リビジョンNO】HETA-1800-amb- パーツリスト パーツリスト 201 HETA：＃1800 アンビション 2 3 1 5 6 11 10 11 10 10 9 8 7 7 18 15 13 14 16 19 20 17 5 6 4 D9 D10 D1 D2 D5 D6 D4 D8 D7 D2 D2 D6 D4 D11 D11 D3 D3 D4 D11 D4 D11 パーツリスト◯◯◯◯ パーツリスト 201 ━ 17 05（2021.03） 【リビジョンNO】HETA-1800-amb- パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【パーツ】 図番 品番 品　名 個数 税抜価格 1 805800081 Anbition steve Body ユニット 1 ー 2 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 150 3 50906 HETA 用6 インチシングルスターター 1 ¥ 4,900 5 00080501 ワッシャー　OD 16 ID6T1.0mm 2 ¥ 150 6 00081402 六角ナット　Ｍ6 2 ¥ 150 7 00153007 レックレベラーボルトＭ 4 ー 8 150000050 ログストアー　ユニット 1 ー 9 00081114 フランジボルト Ｍ6 4 ¥ 150 10 00080502 ワッシャー　5/16 8 ¥ 150 11 00081402 六角ナット　Ｍ6 4 ¥ 150 13 0023005003 左上バックパネル 1 ¥ 3,500 14 0023004994 左下バックパネル 1 ¥ 3,500 15 0023000105 左サイドパネル 1 ¥ 3,500 16 0023000106 バッフルパネル 1 ¥ 6,600 17 0023000108 右サイドパネル 1 ¥ 3,500 18 1013004304 バッフルプロテクター 1 ¥ 2,100 19 0023005004 右上バックパネル 1 ¥ 3,500 20 0023004995 右下バックパネル 1 ¥ 3,500 Ｄ1 40050058 燃焼室ドア( ラッチ付） 1 ¥ 71,600 Ｄ2 00081002 キャップスクリューボルト M 6 - 6 4 ¥ 150 Ｄ3 00082005 キャップスクリューボルト M 5 -10 2 ¥ 150 Ｄ４ 00082306 低頭ネジT10　M4 × 8 4 ¥ 150 Ｄ５ 00083503 ワッシャー　M6 / 12x1.6 1 ¥ 150 Ｄ６ 00089103 ヒンジピン 2 ¥ 350 Ｄ７ 00160031 ドアハンドル 1 ¥ 6,900 Ｄ８ 0021000170 燃焼ドアガラス 1 ¥ 12,100 Ｄ11 10130529 ガラスクリップ 4 ¥ 350 201 HETA：＃1800 アンビション 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 4 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 52cm ¥ 450 Ｄ９ 00233008 燃焼室ドア 1 φ 12 ㎜ 170cm ¥ 700 Ｄ10 00233013 （テープ付） 燃焼室ドアガラス 1 W 8 ㎜ フラット 160cm ¥ 450 パーツリスト◯◯◯◯
