ファイヤーサイド株式会社
機種名
発行日
2024/04/22
〒399-4117 長野県駒ヶ根市赤穂497-871
図面名
縮尺
S=1/10

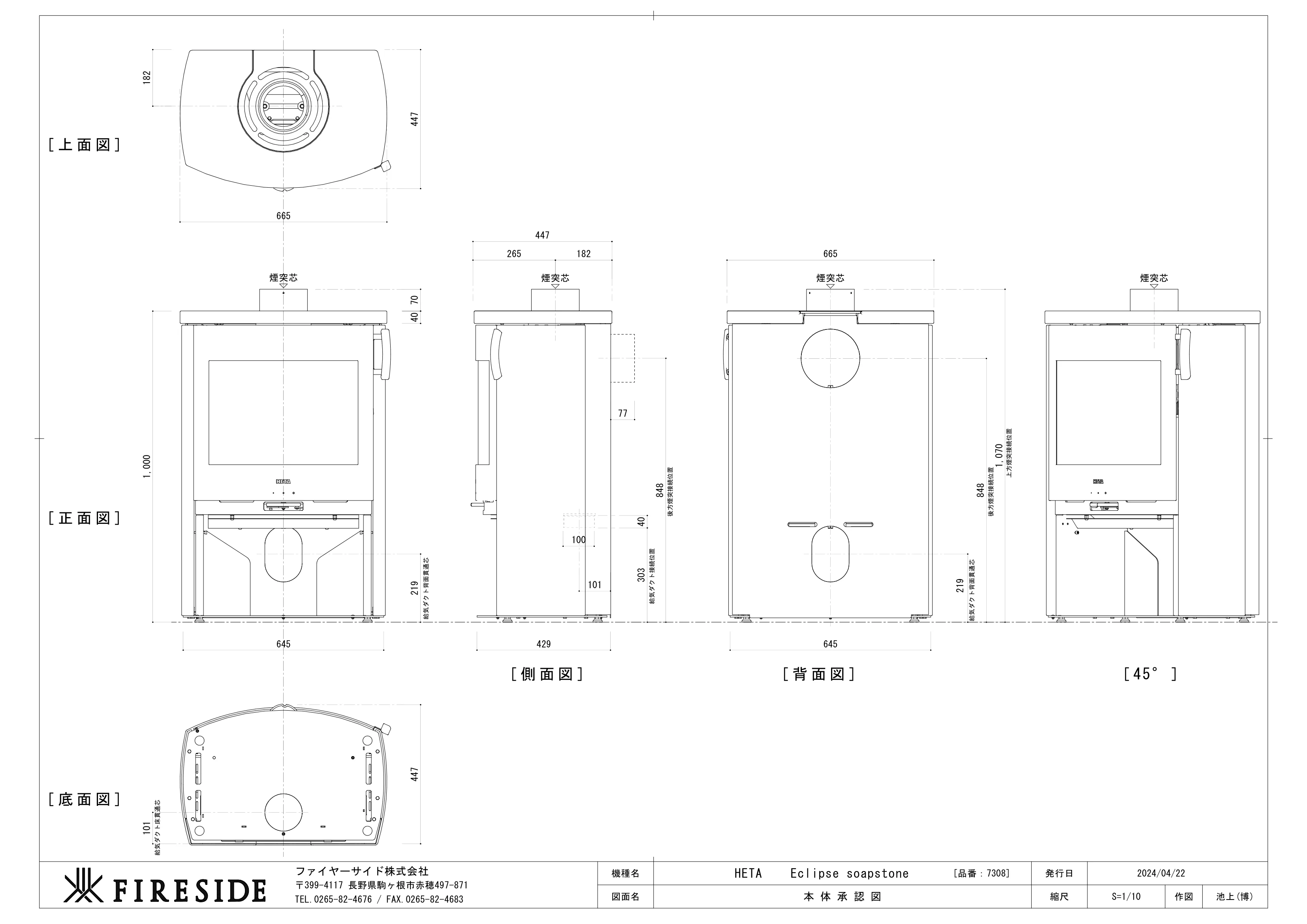

本 体 承 認 図
TEL.0265-82-4676 / FAX.0265-82-4683
作図
池上(博)
［底面図］
［正面図］
［上面図］
182
447
665
1,000
447
645
101
219
70
煙突芯
給気ダクト床貫通芯
給気ダクト背面貫通芯
[品番：7308]
40
303
40
100
煙突芯
447
182
265
848
給気ダクト接続位置
後方煙突接続位置
77
［側面図］
［背面図］
848
煙突芯
665
1,070
219
後方煙突接続位置
上方煙突接続位置
給気ダクト背面貫通芯
煙突芯
［45° ］
HETA Eclipse soapstone
429
645
101
