HETA（ヒタ） INSPIRE45H
設置計画資料

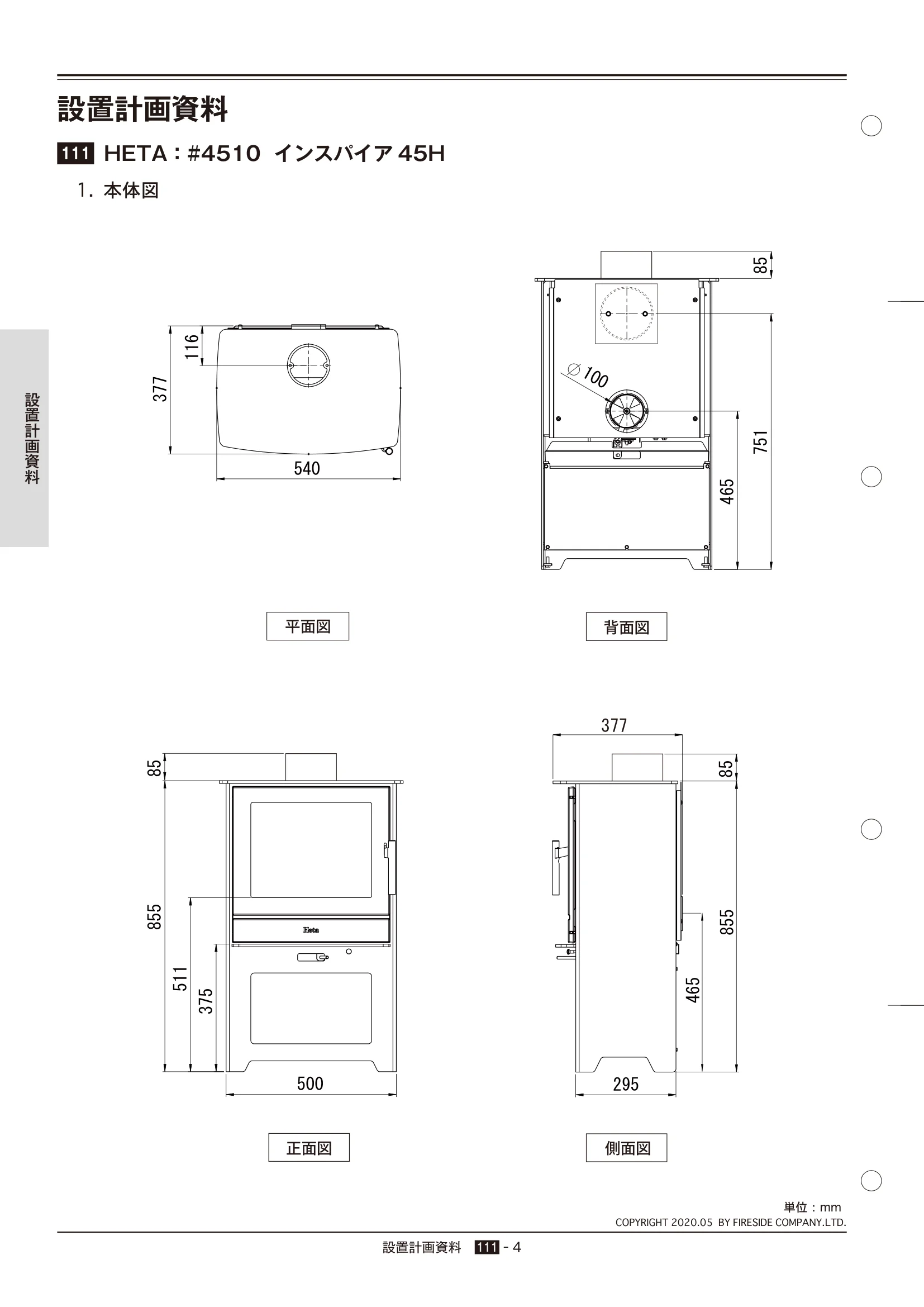

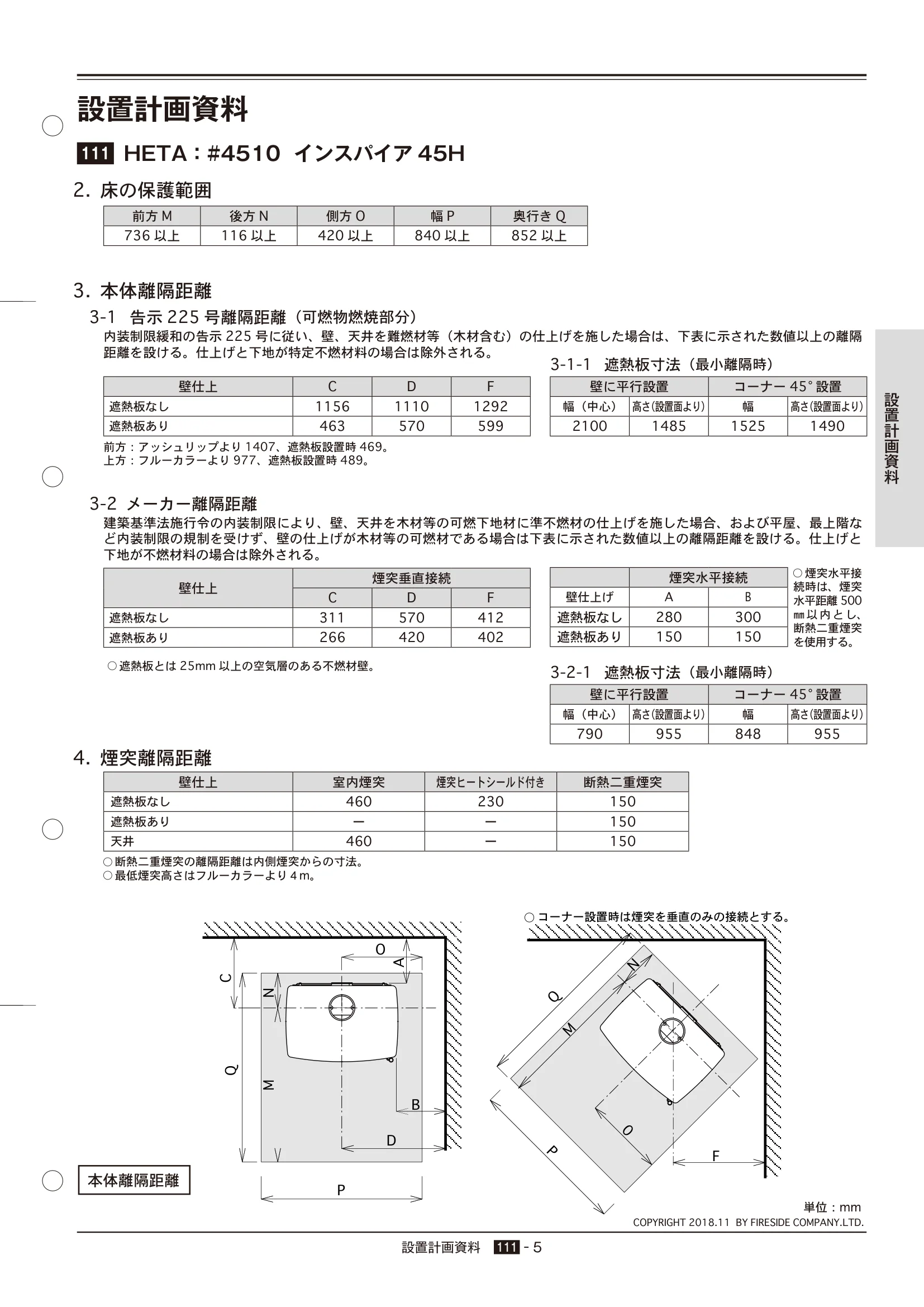

COPYRIGHT 2020.05 BY FIRESIDE COMPANY.LTD. 設置計画資料　111 ━ 4 単位：mm 設置計画資料 1. 本体図 平面図 正面図 116 540 377 855 375 511 500 85 背面図 側面図 295 855 465 377 465 100 751 85 85 111 HETA：#4510 インスパイア45H 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. 設置計画資料　111 ━ 5 単位：mm 設置計画資料 111 HETA：#4510 インスパイア45H 本体離隔距離 ◯ コーナー設置時は煙突を垂直のみの接続とする。 OPDFP 0 QQMNMCNBA 2. 床の保護範囲 前方M 後方N 側方O 幅P 奥行きQ 736 以上 116 以上 420 以上 840 以上 852 以上 3. 本体離隔距離 3-1 告示225 号離隔距離（可燃物燃焼部分） 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離隔 距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 壁仕上 CDF 遮熱板なし 1156 1110 1292 遮熱板あり 463 570 599 前方：アッシュリップより1407、遮熱板設置時469。 上方：フルーカラーより977、遮熱板設置時489。 3-2 メーカー離隔距離 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階な ど内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上げと 下地が不燃材料の場合は除外される。 壁仕上 煙突垂直接続 CDF 遮熱板なし 311 570 412 遮熱板あり 266 420 402 4. 煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付き 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は内側煙突からの寸法。 ◯ 最低煙突高さはフルーカラーより４m。 3-1-1 遮熱板寸法（最小離隔時） 壁に平行設置 コーナー45°設置 幅（中心） 高さ（設置面より） 幅 高さ（設置面より） 2100 1485 1525 1490 煙突水平接続 壁仕上げ AB 遮熱板なし 280 300 遮熱板あり 150 150 3-2-1 遮熱板寸法（最小離隔時） 壁に平行設置 コーナー45°設置 幅（中心） 高さ（設置面より） 幅 高さ（設置面より） 790 955 848 955 ◯ 遮熱板とは25mm 以上の空気層のある不燃材壁。 ◯ 煙突水平接 続時は、煙突 水平距離500 ㎜以内とし、 断熱二重煙突 を使用する。 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯
