機種名
図面名

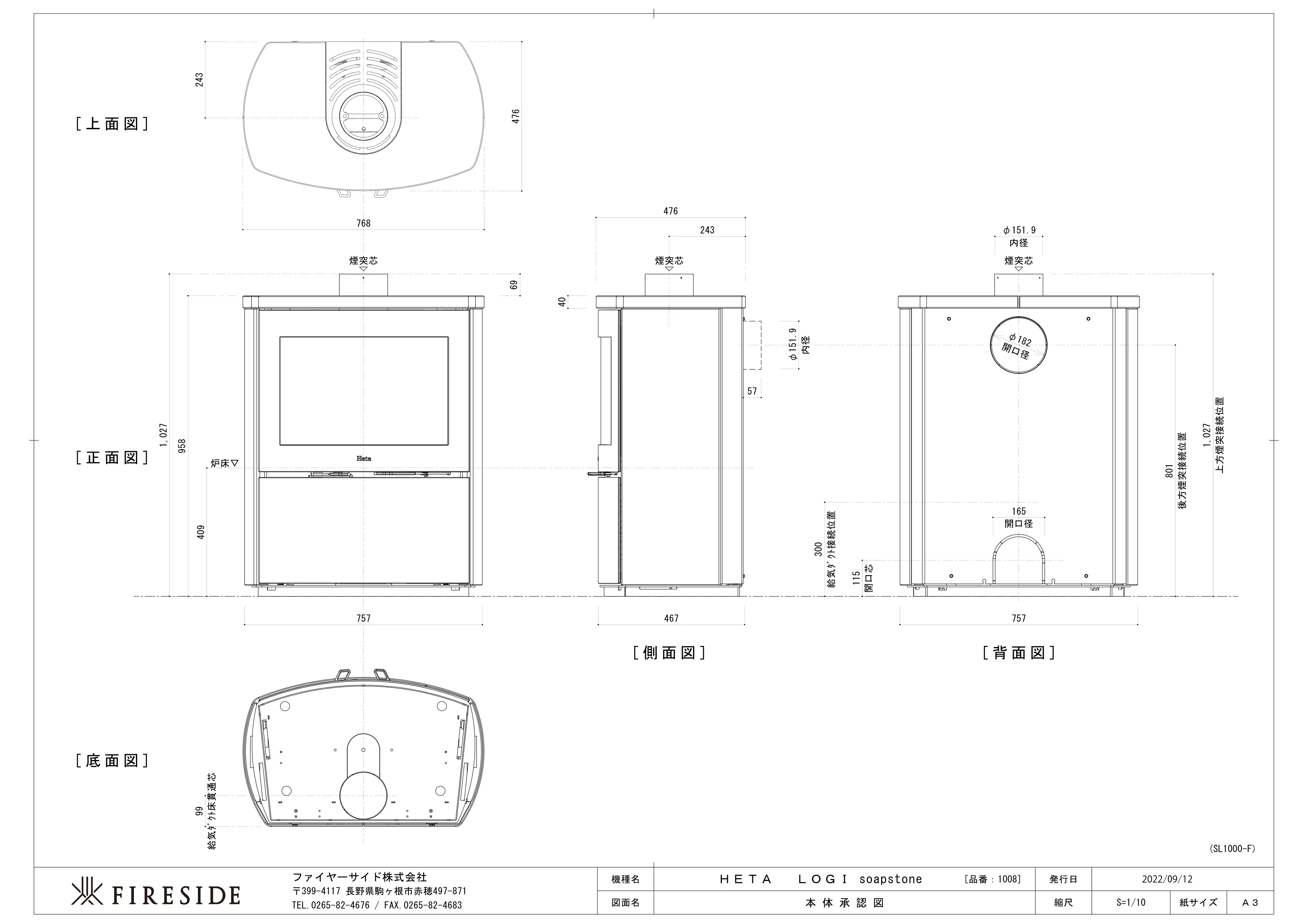

本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
［上面図］
［正面図］
［底面図］
(SL1000-F)
[品番：1008]
ＨＥＴＡ ＬＯＧＩ soapstone
［側面図］
［背面図］
φ151.9
内径
φ182
開口径
165
開口径
467
757
757
69
409
958
1,027
炉床▽
57
40
768
243
476
煙突芯
煙突芯
476
243
煙突芯
801
後方煙突接続位置
1,027
上方煙突接続位置
給気ﾀﾞｸﾄ接続位置
300
開口芯
115
内径
φ151.9
99
給気ﾀﾞｸﾄ床貫通芯
2022/09/12
