HETA（ヒタ） NORN
承認図

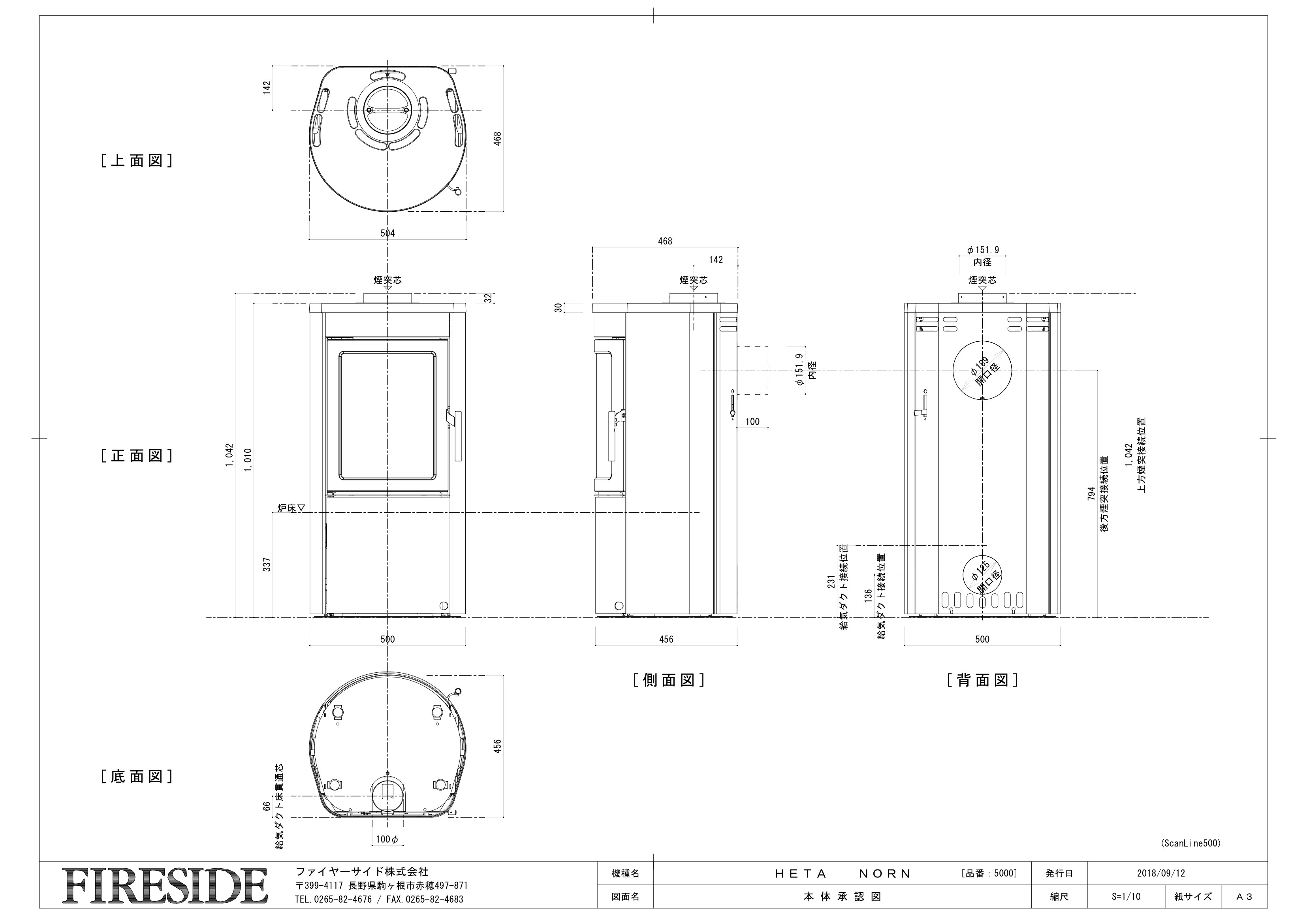

縮尺 紙サイズ S=1/10 Ａ３ 発行日 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 2018/09/12 ［上面図］ ［正面図］ ［底面図］ ＨＥＴＡ　　ＮＯＲＮ (ScanLine500) [品番：5000] ［背面図］ 500 142 504 32 456 100 500 φ189 開口径 φ125 開口径 1,010 1,042 30 ［側面図］ 炉床▽ 337 142 内径 φ151.9 468 煙突芯 煙突芯 煙突芯 内径 φ151.9 231 給気ダクト接続位置 136 給気ダクト接続位置 794 後方煙突接続位置 1,042 上方煙突接続位置 100φ 468 給気ダクト床貫通芯 66 456
