TECHNICAL DOCUMENT
HETA（ヒタ） SKULD OVEN
HETA（ヒタ） SKULD OVEN

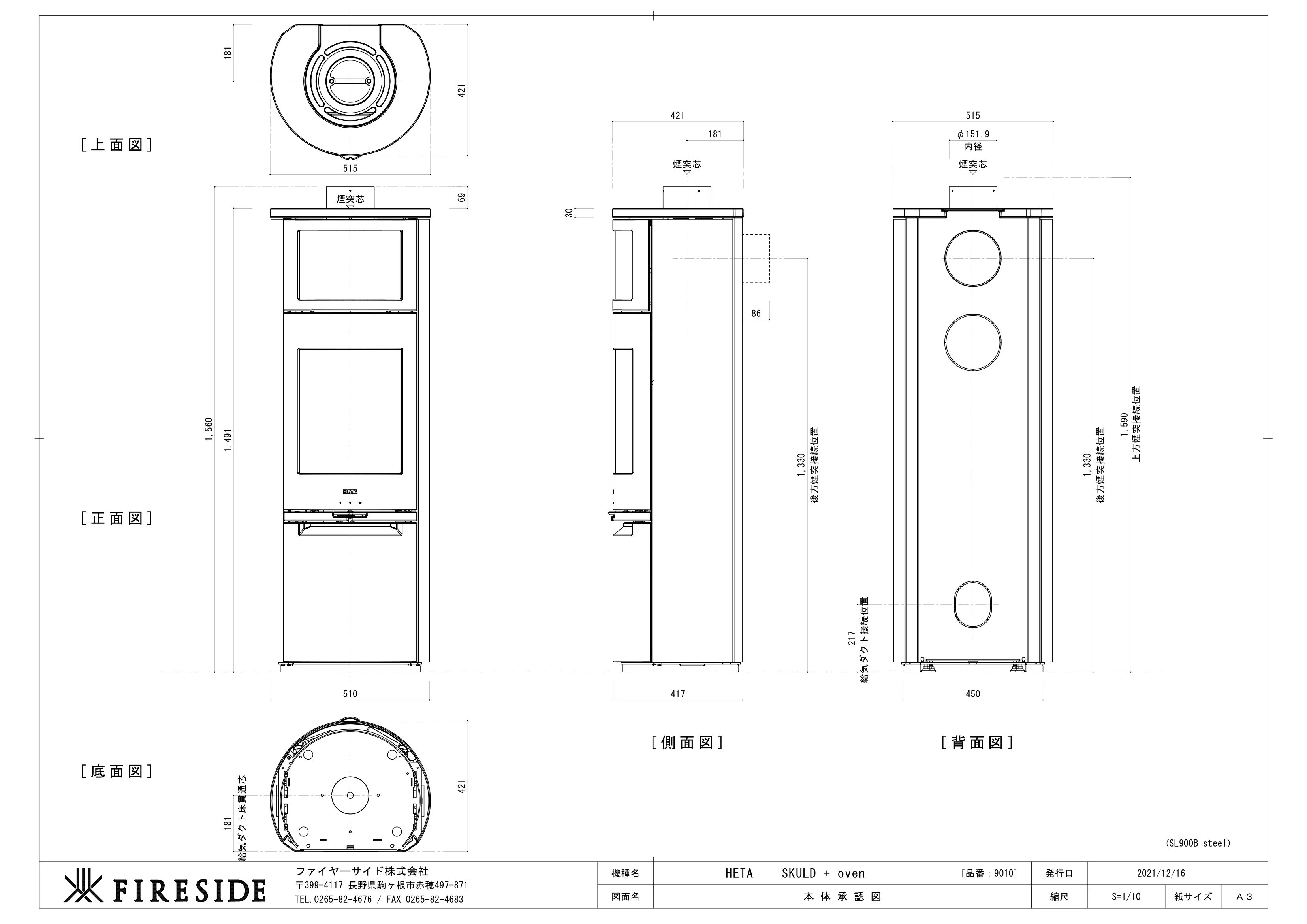

図面
1ページの技術資料
この資料について
資料の内容
画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。
テキスト内容
この資料から読み取れるテキストです。
ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名
本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
2021/12/16
［正面図］
［底面図］
［背面図］
［側面図］
［上面図］
421
給気ダクト床貫通芯
181
181
421
515
1,560
煙突芯
煙突芯
煙突芯
φ151.9
内径
515
1,590
上方煙突接続位置
1,330
後方煙突接続位置
69
510
417
450
1,491
30
(SL900B steel)
181
421
217
給気ダクト接続位置
1,330
後方煙突接続位置
86
HETA SKULD + oven
[品番：9010]
