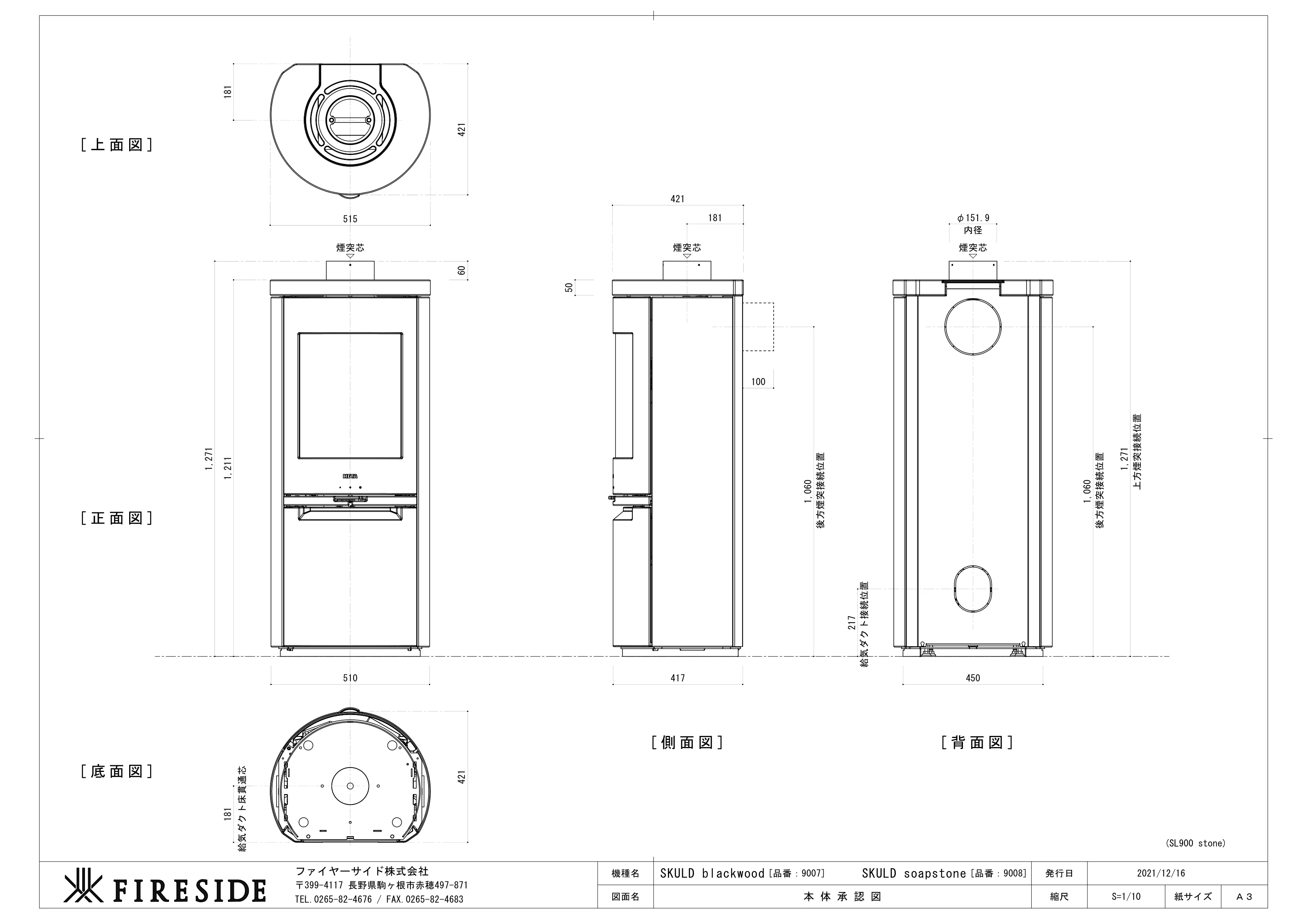

図面
1ページの技術資料
この資料について
資料の内容
画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。
テキスト内容
この資料から読み取れるテキストです。
ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名
本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
2021/12/16
［正面図］
［底面図］
［背面図］
［側面図］
［上面図］
515
煙突芯
181
給気ダクト床貫通芯
181
421
1,271
510
421
181
煙突芯
煙突芯
φ151.9
内径
1,060
1,271
後方煙突接続位置
上方煙突接続位置
給気ダクト接続位置
60
1,211
50
(SL900 stone)
421
417
217
450
1,060
後方煙突接続位置
100
[品番：9008]
SKULD soapstone
SKULD blackwood [品番：9007]
