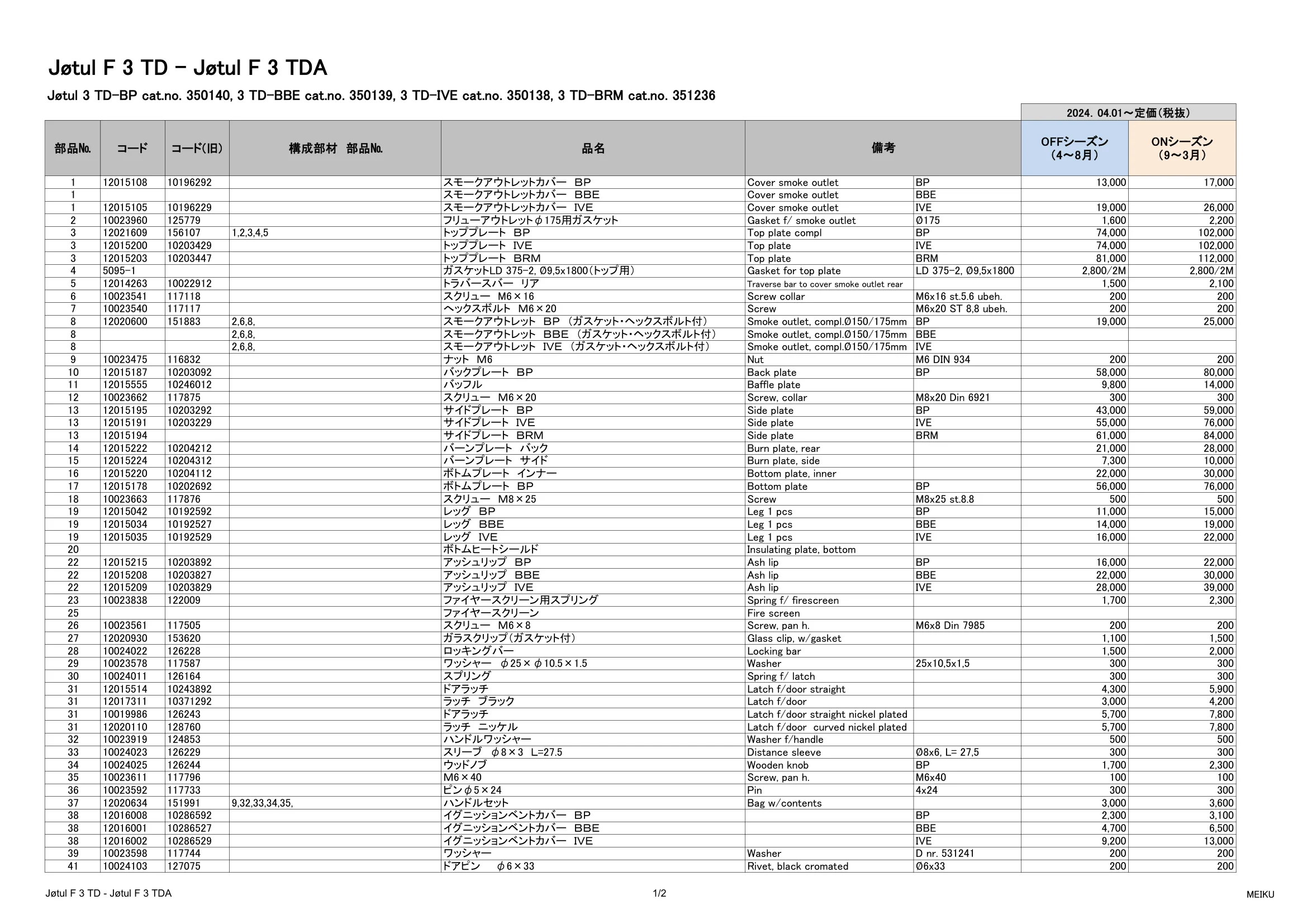

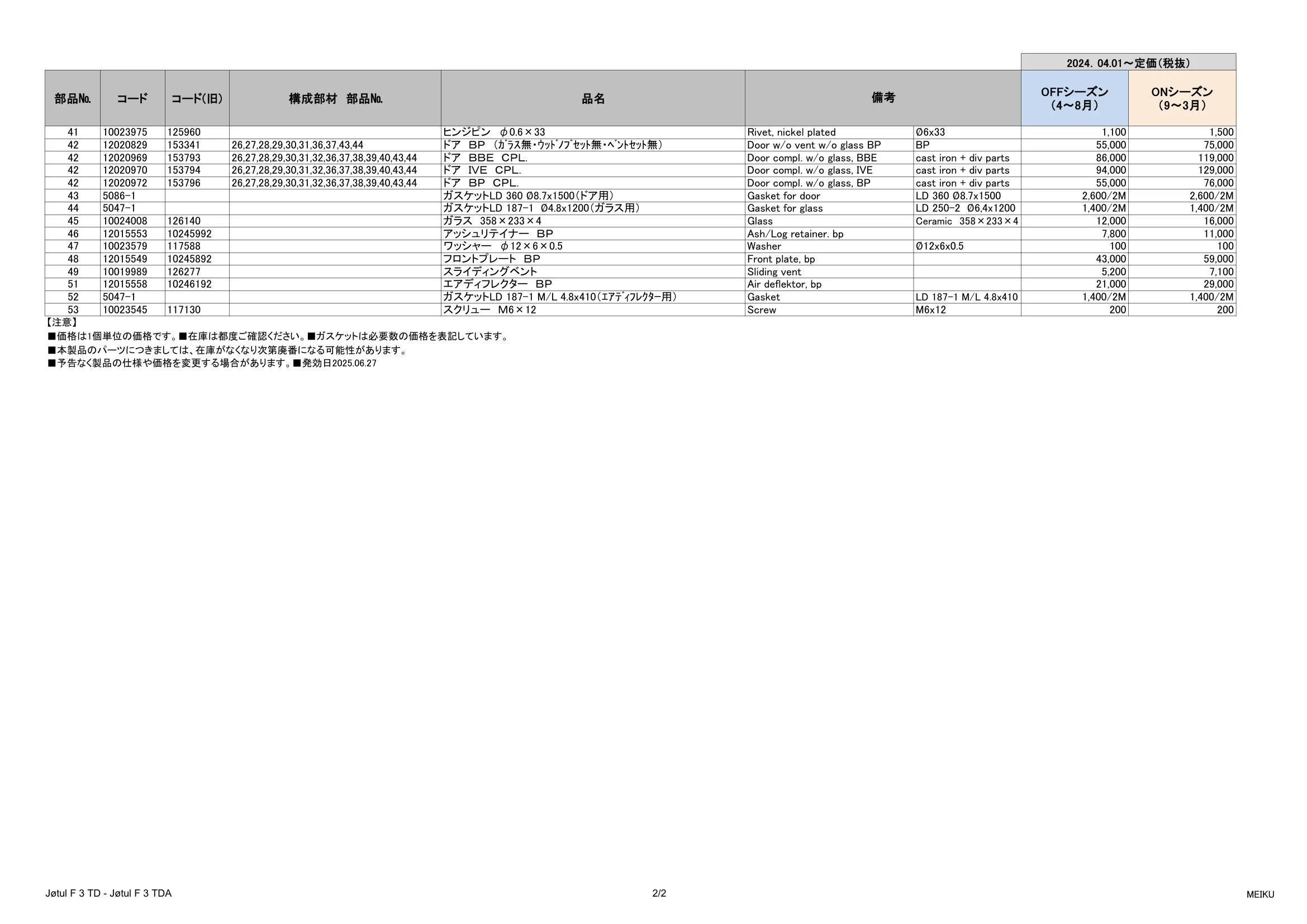

ヨツール F3TD（2025年版）
パーツリスト

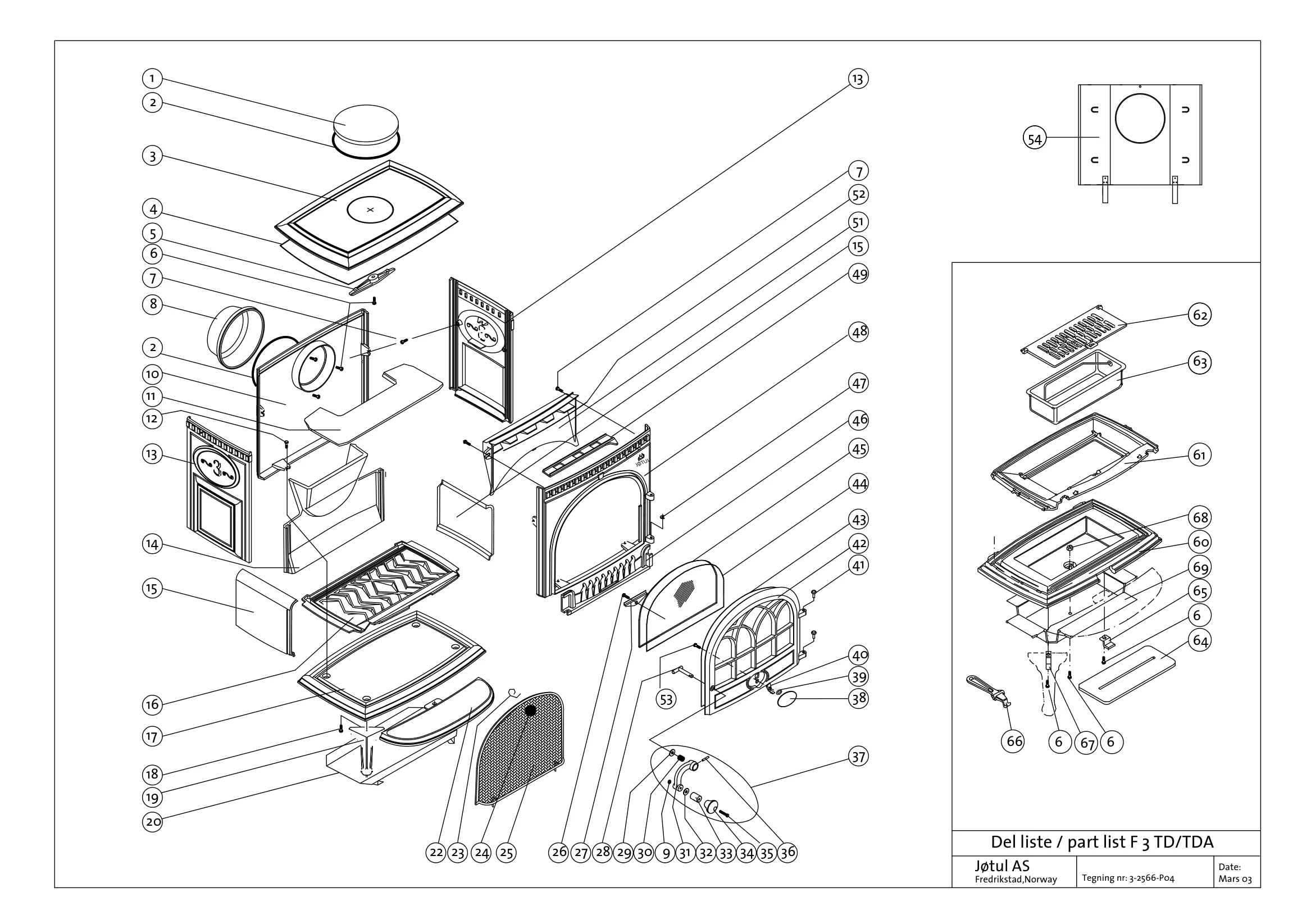

Tegning nr: 3-2566-P04 Date: Mars 03 1 2 3 4 5 6 7 8 2 10 11 13 15 16 17 18 19 20 22 23 24 25 26 14 12 13 7 51 15 49 48 47 46 45 27 44 43 42 41 28 52 29 30 31 32 33 34 35 36 37 40 39 38 9 Del liste / part list F 3 TD/TDA Jøtul AS Fredrikstad,Norway JØTUL 66 6 67 6 64 6 65 69 60 68 61 63 62 54 53 Jøtul F 3 TD - Jøtul F 3 TDA Jøtul 3 TD-BP cat.no. 350140, 3 TD-BBE cat.no. 350139, 3 TD-IVE cat.no. 350138, 3 TD-BRM cat.no. 351236 部品№ コード コード(旧) 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12015108 10196292 スモークアウトレットカバー　ＢＰ Cover smoke outlet BP 13,000 17,000 1 スモークアウトレットカバー　ＢＢＥ Cover smoke outlet BBE 1 12015105 10196229 スモークアウトレットカバー　ＩＶＥ Cover smoke outlet IVE 19,000 26,000 2 10023960 125779 フリューアウトレットφ175用ガスケット Gasket f/ smoke outlet Ø175 1,600 2,200 3 12021609 156107 1,2,3,4,5 トッププレート　ＢＰ Top plate compl BP 74,000 102,000 3 12015200 10203429 トッププレート　ＩＶＥ Top plate IVE 74,000 102,000 3 12015203 10203447 トッププレート　ＢＲＭ Top plate BRM 81,000 112,000 4 5095-1 ガスケットLD 375-2, Ø9,5x1800（トップ用） Gasket for top plate LD 375-2, Ø9,5x1800 2,800/2M 2,800/2M 5 12014263 10022912 トラバースバー　リア Traverse bar to cover smoke outlet rear 1,500 2,100 6 10023541 117118 スクリュー　M6×16 Screw collar M6x16 st.5.6 ubeh. 200 200 7 10023540 117117 へックスボルト　Ｍ6×20 Screw M6x20 ST 8,8 ubeh. 200 200 8 12020600 151883 2,6,8, スモークアウトレット　ＢＰ　（ガスケット・ヘックスボルト付） Smoke outlet, compl.Ø150/175mm BP 19,000 25,000 8 2,6,8, スモークアウトレット　ＢＢＥ　（ガスケット・ヘックスボルト付） Smoke outlet, compl.Ø150/175mm BBE 8 2,6,8, スモークアウトレット　ＩＶＥ　（ガスケット・ヘックスボルト付） Smoke outlet, compl.Ø150/175mm IVE 9 10023475 116832 ナット　Ｍ6 Nut M6 DIN 934 200 200 10 12015187 10203092 バックプレート　ＢＰ Back plate BP 58,000 80,000 11 12015555 10246012 バッフル Baffle plate 9,800 14,000 12 10023662 117875 スクリュー　Ｍ6×20 Screw, collar M8x20 Din 6921 300 300 13 12015195 10203292 サイドプレート　ＢＰ Side plate BP 43,000 59,000 13 12015191 10203229 サイドプレート　ＩＶＥ Side plate IVE 55,000 76,000 13 12015194 サイドプレート　ＢＲＭ Side plate BRM 61,000 84,000 14 12015222 10204212 バーンプレート　バック Burn plate, rear 21,000 28,000 15 12015224 10204312 バーンプレート　サイド Burn plate, side 7,300 10,000 16 12015220 10204112 ボトムプレート　インナー Bottom plate, inner 22,000 30,000 17 12015178 10202692 ボトムプレート　ＢＰ Bottom plate BP 56,000 76,000 18 10023663 117876 スクリュー　Ｍ8×25 Screw M8x25 st.8.8 500 500 19 12015042 10192592 レッグ　ＢＰ Leg 1 pcs BP 11,000 15,000 19 12015034 10192527 レッグ　ＢＢＥ Leg 1 pcs BBE 14,000 19,000 19 12015035 10192529 レッグ　ＩＶＥ Leg 1 pcs IVE 16,000 22,000 20 ボトムヒートシールド Insulating plate, bottom 22 12015215 10203892 アッシュリップ　ＢＰ Ash lip BP 16,000 22,000 22 12015208 10203827 アッシュリップ　ＢＢＥ Ash lip BBE 22,000 30,000 22 12015209 10203829 アッシュリップ　ＩＶＥ Ash lip IVE 28,000 39,000 23 10023838 122009 ファイヤースクリーン用スプリング Spring f/ firescreen 1,700 2,300 25 ファイヤースクリーン Fire screen 26 10023561 117505 スクリュー　Ｍ6×8 Screw, pan h. M6x8 Din 7985 200 200 27 12020930 153620 ガラスクリップ（ガスケット付） Glass clip, w/gasket 1,100 1,500 28 10024022 126228 ロッキングバー Locking bar 1,500 2,000 29 10023578 117587 ワッシャー　φ25×φ10.5×1.5 Washer 25x10,5x1,5 300 300 30 10024011 126164 スプリング Spring f/ latch 300 300 31 12015514 10243892 ドアラッチ Latch f/door straight 4,300 5,900 31 12017311 10371292 ラッチ　ブラック Latch f/door 3,000 4,200 31 10019986 126243 ドアラッチ Latch f/door straight nickel plated 5,700 7,800 31 12020110 128760 ラッチ　ニッケル Latch f/door curved nickel plated 5,700 7,800 32 10023919 124853 ハンドルワッシャー Washer f/handle 500 500 33 10024023 126229 スリーブ　φ8×3　Ｌ=27.5 Distance sleeve Ø8x6, L= 27,5 300 300 34 10024025 126244 ウッドノブ Wooden knob BP 1,700 2,300 35 10023611 117796 Ｍ6×40 Screw, pan h. M6x40 100 100 36 10023592 117733 ピンφ5×24 Pin 4x24 300 300 37 12020634 151991 9,32,33,34,35, ハンドルセット Bag w/contents 3,000 3,600 38 12016008 10286592 イグニッションベントカバー　ＢＰ BP 2,300 3,100 38 12016001 10286527 イグニッションベントカバー　ＢＢＥ BBE 4,700 6,500 38 12016002 10286529 イグニッションベントカバー　ＩＶＥ IVE 9,200 13,000 39 10023598 117744 ワッシャー Washer D nr. 531241 200 200 41 10024103 127075 ドアピン　　φ6×33 Rivet, black cromated Ø6x33 200 200 備考 2024．04.01～定価（税抜） Jøtul F 3 TD - Jøtul F 3 TDA 1/2 MEIKU 部品№ コード コード(旧) 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2024．04.01～定価（税抜） 41 10023975 125960 ヒンジピン　φ0.6×33 Rivet, nickel plated Ø6x33 1,100 1,500 42 12020829 153341 26,27,28,29,30,31,36,37,43,44 ドア　ＢＰ　（ｶﾞﾗｽ無・ｳｯﾄﾞﾉﾌﾞｾｯﾄ無・ﾍﾞﾝﾄｾｯﾄ無） Door w/o vent w/o glass BP BP 55,000 75,000 42 12020969 153793 26,27,28,29,30,31,32,36,37,38,39,40,43,44 ドア　ＢＢＥ　ＣＰＬ． Door compl. w/o glass, BBE cast iron + div parts 86,000 119,000 42 12020970 153794 26,27,28,29,30,31,32,36,37,38,39,40,43,44 ドア　ＩＶＥ　ＣＰＬ． Door compl. w/o glass, IVE cast iron + div parts 94,000 129,000 42 12020972 153796 26,27,28,29,30,31,32,36,37,38,39,40,43,44 ドア　ＢＰ　ＣＰＬ． Door compl. w/o glass, BP cast iron + div parts 55,000 76,000 43 5086-1 ガスケットLD 360 Ø8.7x1500（ドア用） Gasket for door LD 360 Ø8.7x1500 2,600/2M 2,600/2M 44 5047-1 ガスケットLD 187-1 Ø4.8x1200（ガラス用） Gasket for glass LD 250-2 Ø6,4x1200 1,400/2M 1,400/2M 45 10024008 126140 ガラス　358×233×4 Glass Ceramic　358×233×4 12,000 16,000 46 12015553 10245992 アッシュリテイナー　ＢＰ Ash/Log retainer. bp 7,800 11,000 47 10023579 117588 ワッシャー　φ12×6×0.5 Washer Ø12x6x0.5 100 100 48 12015549 10245892 フロントプレート　ＢＰ Front plate, bp 43,000 59,000 49 10019989 126277 スライディングベント Sliding vent 5,200 7,100 51 12015558 10246192 エアディフレクター　ＢＰ Air deflektor, bp 21,000 29,000 52 5047-1 ガスケットLD 187-1 M/L 4.8x410（ｴｱﾃﾞｨﾌﾚｸﾀｰ用） Gasket LD 187-1 M/L 4.8x410 1,400/2M 1,400/2M 53 10023545 117130 スクリュー　Ｍ6×12 Screw M6x12 200 200 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2025.06.27 Jøtul F 3 TD - Jøtul F 3 TDA 2/2 MEIKU
