TECHNICAL DOCUMENT

ヨツール F500ECO
外気導入

2ページの技術資料

この資料について

メーカー
ヨツール
機種
F500ECO
資料種別
外気導入
ページ数
2ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

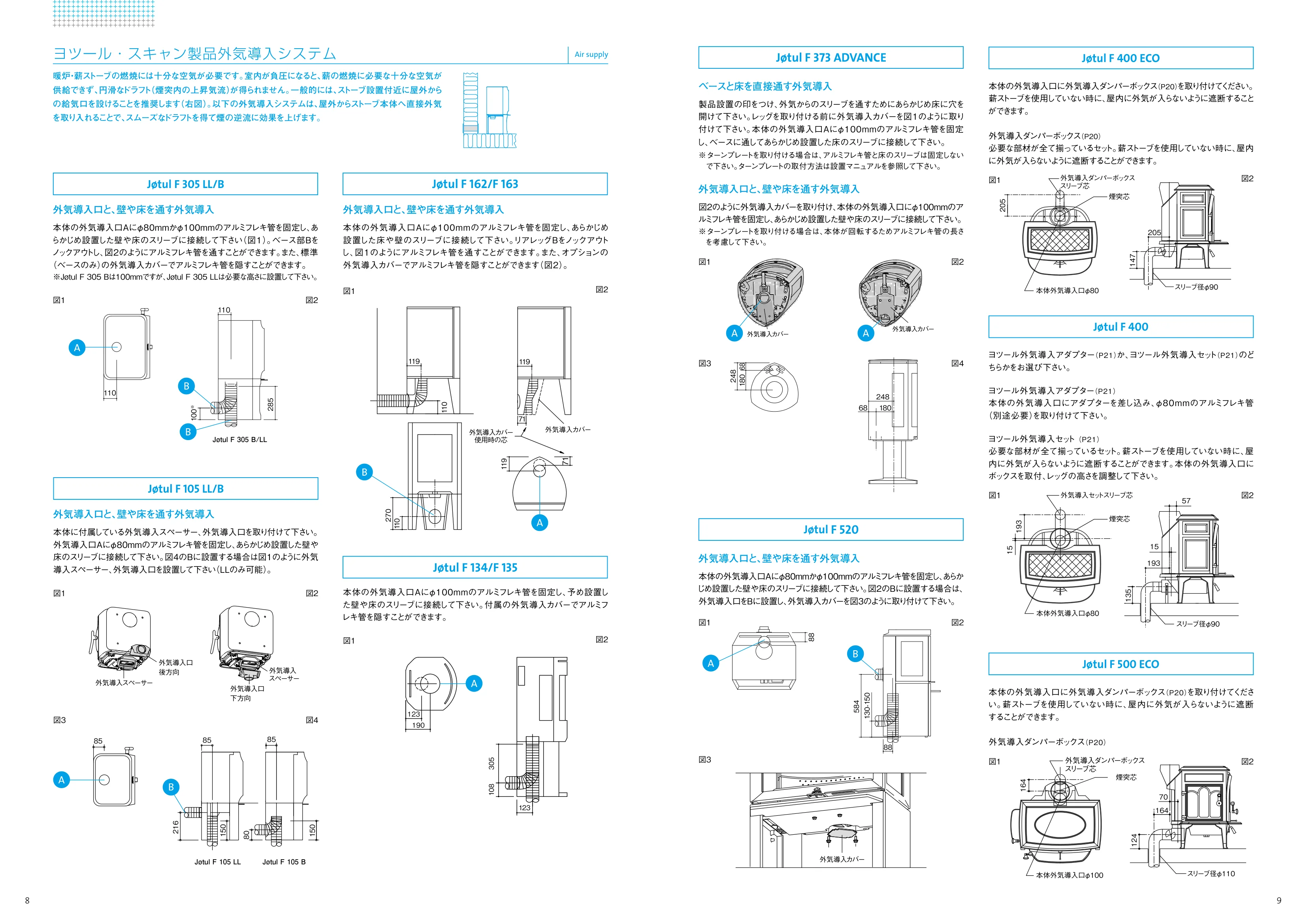

ヨツール F500ECO 外気導入 1ページ目

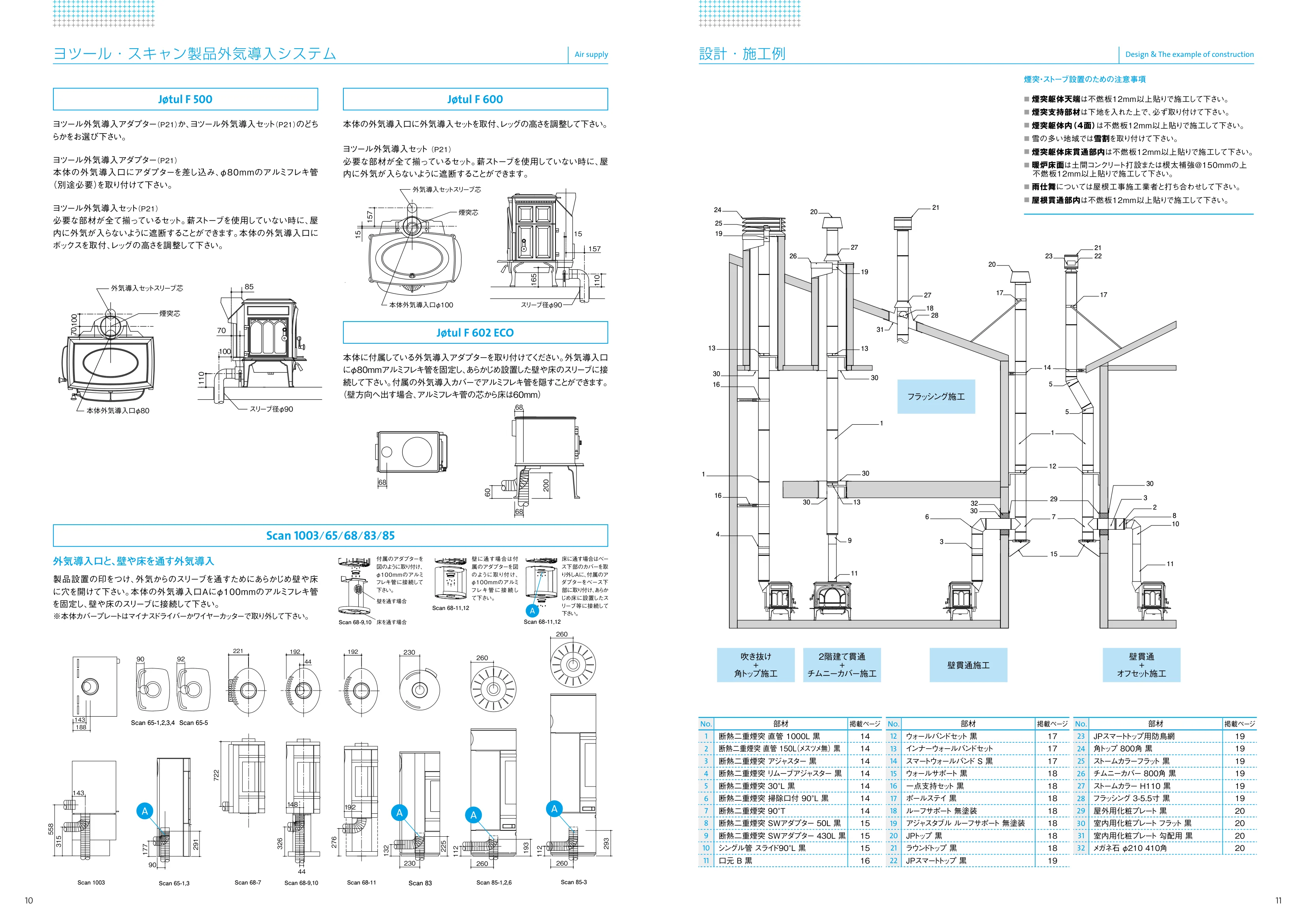

ヨツール F500ECO 外気導入 2ページ目

テキスト内容

この資料から読み取れるテキストです。

8 9 ヨツール・スキャン製品外気導入システム 暖炉・薪ストーブの燃焼には十分な空気が必要です。室内が負圧になると、薪の燃焼に必要な十分な空気が 供給できず、円滑なドラフト(煙突内の上昇気流)が得られません。一般的には、ストーブ設置付近に屋外から の給気口を設けることを推奨します(右図)。以下の外気導入システムは、屋外からストーブ本体へ直接外気 を取り入れることで、スムーズなドラフトを得て煙の逆流に効果を上げます。 Air supply B 外気導入口と、壁や床を通す外気導入 本体の外気導入口Aにφ80mmかφ100mmのアルミフレキ管を固定し、あ らかじめ設置した壁や床のスリーブに接続して下さい(図1)。ベース部Bを ノックアウトし、図2のようにアルミフレキ管を通すことができます。また、標準 (ベースのみ)の外気導入カバーでアルミフレキ管を隠すことができます。 ※Jøtul F 305 Bは100mmですが、Jøtul F 305 LLは必要な高さに設置して下さい。 Jøtul F 305 LL/B Jøtul F 305 B/LL 110 100※ 285 B 110 A 図1 図2 外気導入口 後方向 外気導入スペーサー 外気導入口 下方向 外気導入 スペーサー 外気導入口と、壁や床を通す外気導入 本体に付属している外気導入スペーサー、外気導入口を取り付けて下さい。 外気導入口Aにφ80mmのアルミフレキ管を固定し、あらかじめ設置した壁や 床のスリーブに接続して下さい。図4のBに設置する場合は図1のように外気 導入スペーサー、外気導入口を設置して下さい(LLのみ可能)。 Jøtul F 105 LL/B AB 図1 図3 図4 図2 Jøtul F 105 LL Jøtul F 105 B 216 150 85 80 150 85 85 本体の外気導入口に外気導入ダンパーボックス(P20)を取り付けてください。 薪ストーブを使用していない時に、屋内に外気が入らないように遮断すること ができます。 外気導入ダンパーボックス(P20) 必要な部材が全て揃っているセット。薪ストーブを使用していない時に、屋内 に外気が入らないように遮断することができます。 ヨツール外気導入アダプター(P21)か、ヨツール外気導入セット(P21)のど ちらかをお選び下さい。 ヨツール外気導入アダプター(P21) 本体の外気導入口にアダプターを差し込み、φ80mmのアルミフレキ管 (別途必要)を取り付けて下さい。 ヨツール外気導入セット (P21) 必要な部材が全て揃っているセット。薪ストーブを使用していない時に、屋 内に外気が入らないように遮断することができます。本体の外気導入口に ボックスを取付、レッグの高さを調整して下さい。 Jøtul F 400 ECO Jøtul F 400 57 15 スリーブ径φ90 135 193 本体外気導入口φ80 193 15 外気導入セットスリーブ芯 煙突芯 ベースと床を直接通す外気導入 製品設置の印をつけ、外気からのスリーブを通すためにあらかじめ床に穴を 開けて下さい。レッグを取り付ける前に外気導入カバーを図1のように取り 付けて下さい。本体の外気導入口Aにφ100mmのアルミフレキ管を固定 し、ベースに通してあらかじめ設置した床のスリーブに接続して下さい。 ※ターンプレートを取り付ける場合は、アルミフレキ管と床のスリーブは固定しない で下さい。ターンプレートの取付方法は設置マニュアルを参照して下さい。 外気導入口と、壁や床を通す外気導入 図2のように外気導入カバーを取り付け、本体の外気導入口にφ100mmのア ルミフレキ管を固定し、あらかじめ設置した壁や床のスリーブに接続して下さい。 ※ターンプレートを取り付ける場合は、本体が回転するためアルミフレキ管の長さ を考慮して下さい。 Jøtul F 373 ADVANCE 図1 図3 図2 図4 外気導入カバー 外気導入カバー AA 248 180 68 248 180 68 外気導入口と、壁や床を通す外気導入 本体の外気導入口Aにφ80mmかφ100mmのアルミフレキ管を固定し、あらか じめ設置した壁や床のスリーブに接続して下さい。図2のBに設置する場合は、 外気導入口をBに設置し、外気導入カバーを図3のように取り付けて下さい。 Jøtul F 520 図3 584 88 130-150 図1 図2 B 88 外気導入カバー A 外気導入口と、壁や床を通す外気導入 本体の外気導入口Aにφ100mmのアルミフレキ管を固定し、あらかじめ 設置した床や壁のスリーブに接続して下さい。リアレッグBをノックアウト し、図1のようにアルミフレキ管を通すことができます。また、オプションの 外気導入カバーでアルミフレキ管を隠すことができます(図2)。 Jøtul F 162/F 163 270 110 119 119 71 119 71 外気導入カバー 使用時の芯 外気導入カバー 110 A 図1 図1 図1 図1 図2 図2 図2 図2 B 本体の外気導入口Aにφ100mmのアルミフレキ管を固定し、予め設置し た壁や床のスリーブに接続して下さい。付属の外気導入カバーでアルミフ レキ管を隠すことができます。 Jøtul F 134/F 135 190 123 108 305 123 図1 図2 147 205 スリーブ径φ90 205 本体外気導入口φ80 外気導入ダンパーボックス スリーブ芯 煙突芯 本体の外気導入口に外気導入ダンパーボックス(P20)を取り付けてくださ い。薪ストーブを使用していない時に、屋内に外気が入らないように遮断 することができます。 外気導入ダンパーボックス(P20) Jøtul F 500 ECO 70 124 164 スリーブ径φ110 164 本体外気導入口φ100 外気導入ダンパーボックス スリーブ芯 煙突芯 A 10 11 ヨツール・スキャン製品外気導入システム Air supply 外気導入口と、壁や床を通す外気導入 製品設置の印をつけ、外気からのスリーブを通すためにあらかじめ壁や床 に穴を開けて下さい。本体の外気導入口Aにφ100mmのアルミフレキ管 を固定し、壁や床のスリーブに接続して下さい。 ※本体カバープレートはマイナスドライバーかワイヤーカッターで取り外して下さい。 壁に通す場合は付 属のアダプターを図 のように取り付け、 φ100mmのアルミ フレキ管に接続し て下さい。 床に通す場合はベー ス下部のカバーを取 り外しAに、付属のア ダプターをベース下 部に取り付け、あらか じめ床に設置したス リーブ等に接続して 下さい。 Scan 1003/65/68/83/85 90 177 291 92 Scan 65-5 90 Scan 65-1,2,3,4 Scan 65-1,3 A Scan 85-3 112 293 260 260 Scan 83 132 225 230 230 Scan 85-1,2,6 112 193 260 260 221 722 Scan 68-7 44 192 148 326 44 Scan 68-9,10 192 192 276 Scan 68-11 24 19 25 20 26 13 30 16 1 30 27 19 31 13 30 1 30 13 9 11 16 4 21 21 27 20 17 28 18 14 5 5 1 29 15 17 3 6 30 32 12 7 30 2 3 8 10 11 23 22 設計・施工例 Design & The example of construction 煙突・ストーブ設置のための注意事項 ■ 煙突躯体天端は不燃板12mm以上貼りで施工して下さい。 ■ 煙突支持部材は下地を入れた上で、必ず取り付けて下さい。 ■ 煙突躯体内(4面)は不燃板12mm以上貼りで施工して下さい。 ■ 雪の多い地域では雪割を取り付けて下さい。 ■ 煙突躯体床貫通部内は不燃板12mm以上貼りで施工して下さい。 ■ 暖炉床面は土間コンクリート打設または根太補強@150mmの上 不燃板12mm以上貼りで施工して下さい。 ■ 雨仕舞については屋根工事施工業者と打ち合わせして下さい。 ■ 屋根貫通部内は不燃板12mm以上貼りで施工して下さい。 No. 部材 掲載ページ 1 断熱二重煙突 直管 1000L 黒 14 2 断熱二重煙突 直管 150L(メスツメ無) 黒 14 3 断熱二重煙突 アジャスター 黒 14 4 断熱二重煙突 リムーブアジャスター 黒 14 5 断熱二重煙突 30° L 黒 14 6 断熱二重煙突 掃除口付 90°L 黒 14 7 断熱二重煙突 90° T 14 8 断熱二重煙突 SWアダプター 50L 黒 15 9 断熱二重煙突 SWアダプター 430L 黒 15 10 シングル管 スライド90°L 黒 15 11 口元 B 黒 16 No. 部材 掲載ページ 12 ウォールバンドセット 黒 17 13 インナーウォールバンドセット 17 14 スマートウォールバンド S 黒 17 15 ウォールサポート 黒 18 16 一点支持セット 黒 18 17 ポールステイ 黒 18 18 ルーフサポート 無塗装 18 19 アジャスタブル ルーフサポート 無塗装 18 20 JPトップ 黒 18 21 ラウンドトップ 黒 18 22 JPスマートトップ 黒 19 No. 部材 掲載ページ 23 JPスマートトップ用防鳥網 19 24 角トップ 800角 黒 19 25 ストームカラーフラット 黒 19 26 チムニーカバー 800角 黒 19 27 ストームカラー H110 黒 19 28 フラッシング 3-5.5寸 黒 19 29 屋外用化粧プレート 黒 20 30 室内用化粧プレート フラット 黒 20 31 室内用化粧プレート 勾配用 黒 20 32 メガネ石 φ210 410角 20 フラッシング施工 吹き抜け + 角トップ施工 2階建て貫通 + チムニーカバー施工 壁貫通施工 壁貫通 + オフセット施工 壁を通す場合 床を通す場合 Scan 68-9,10 Scan 68-11,12 Scan 68-11,12 A ヨツール外気導入アダプター(P21)か、ヨツール外気導入セット(P21)のどち らかをお選び下さい。 ヨツール外気導入アダプター(P21) 本体の外気導入口にアダプターを差し込み、φ80mmのアルミフレキ管 (別途必要)を取り付けて下さい。 ヨツール外気導入セット(P21) 必要な部材が全て揃っているセット。薪ストーブを使用していない時に、屋 内に外気が入らないように遮断することができます。本体の外気導入口に ボックスを取付、レッグの高さを調整して下さい。 Jøtul F 500 85 70 100 スリーブ径φ90 110 本体外気導入口φ80 70100 外気導入セットスリーブ芯 煙突芯 本体の外気導入口に外気導入セットを取付、レッグの高さを調整して下さい。 ヨツール外気導入セット (P21) 必要な部材が全て揃っているセット。薪ストーブを使用していない時に、屋 内に外気が入らないように遮断することができます。 本体に付属している外気導入アダプターを取り付けてください。外気導入口 にφ80mmアルミフレキ管を固定し、あらかじめ設置した壁や床のスリーブに接 続して下さい。付属の外気導入カバーでアルミフレキ管を隠すことができます。 (壁方向へ出す場合、アルミフレキ菅の芯から床は60mm) Jøtul F 600 Jøtul F 602 ECO 15 157 110 165 スリーブ径φ90 本体外気導入口φ100 外気導入セットスリーブ芯 煙突芯 157 15 68 68 68 60 200 Scan 1003 558 315 143 143 188 付属のアダプターを 図のように取り付け、 φ100mmのアルミ フレキ管に接続して 下さい。 AAA

PDFをダウンロード

この資料の原本(PDF)をダウンロードできます。

外気導入をPDFで開く
