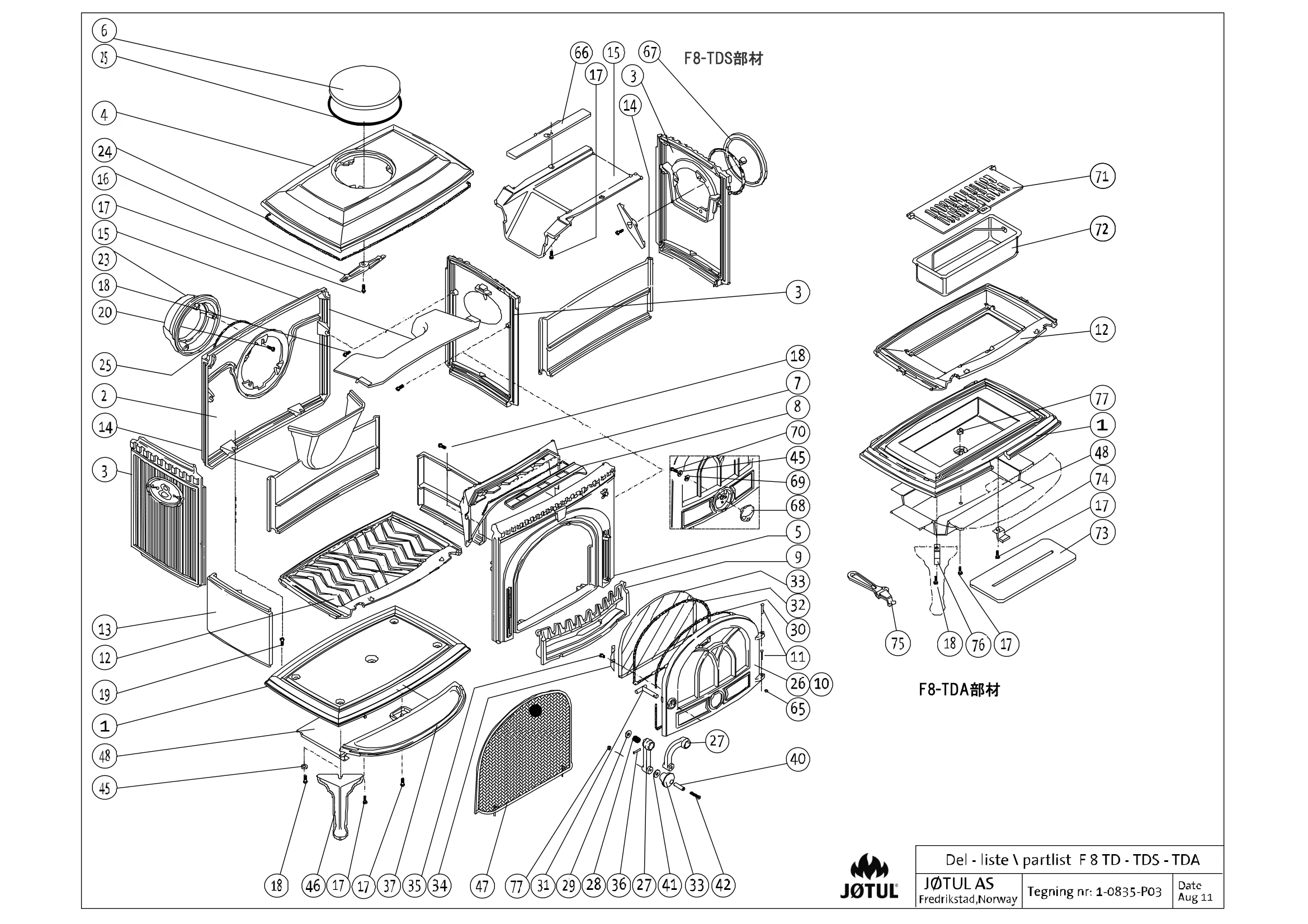

ヨツール F8TD（2025年版）
パーツリスト

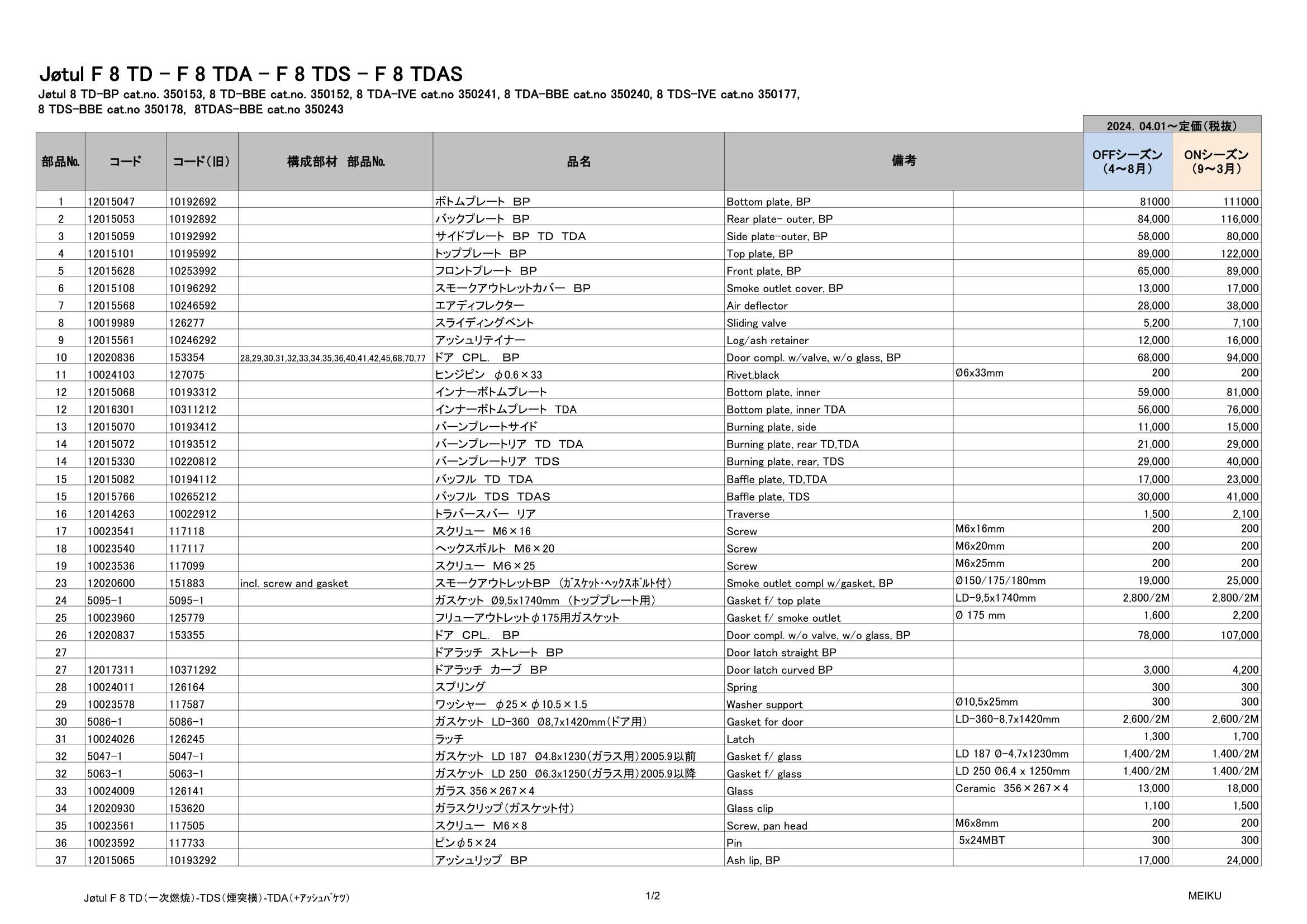

Jøtul F 8 TD - F 8 TDA - F 8 TDS - F 8 TDAS Jøtul 8 TD-BP cat.no. 350153, 8 TD-BBE cat.no. 350152, 8 TDA-IVE cat.no 350241, 8 TDA-BBE cat.no 350240, 8 TDS-IVE cat.no 350177, 8 TDS-BBE cat.no 350178, 8TDAS-BBE cat.no 350243 部品№ コード コード（旧） 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12015047 10192692 ボトムプレート　ＢＰ Bottom plate, BP 81000 111000 2 12015053 10192892 バックプレート　ＢＰ Rear plate- outer, BP 84,000 116,000 3 12015059 10192992 サイドプレート　ＢＰ　ＴＤ　ＴＤＡ Side plate-outer, BP 58,000 80,000 4 12015101 10195992 トッププレート　ＢＰ Top plate, BP 89,000 122,000 5 12015628 10253992 フロントプレート　ＢＰ Front plate, BP 65,000 89,000 6 12015108 10196292 スモークアウトレットカバー　ＢＰ Smoke outlet cover, BP 13,000 17,000 7 12015568 10246592 エアディフレクター Air deflector 28,000 38,000 8 10019989 126277 スライディングベント Sliding valve 5,200 7,100 9 12015561 10246292 アッシュリテイナー Log/ash retainer 12,000 16,000 10 12020836 153354 28,29,30,31,32,33,34,35,36,40,41,42,45,68,70,77 ドア　ＣＰＬ．　ＢＰ Door compl. w/valve, w/o glass, BP 68,000 94,000 11 10024103 127075 ヒンジピン　φ0.6×33 Rivet,black Ø6x33mm 200 200 12 12015068 10193312 インナーボトムプレート Bottom plate, inner 59,000 81,000 12 12016301 10311212 インナーボトムプレート　TDA Bottom plate, inner TDA 56,000 76,000 13 12015070 10193412 バーンプレートサイド Burning plate, side 11,000 15,000 14 12015072 10193512 バーンプレートリア　ＴＤ　ＴＤＡ Burning plate, rear TD,TDA 21,000 29,000 14 12015330 10220812 バーンプレートリア　ＴＤＳ Burning plate, rear, TDS 29,000 40,000 15 12015082 10194112 バッフル　ＴＤ　ＴＤＡ Baffle plate, TD,TDA 17,000 23,000 15 12015766 10265212 バッフル　ＴＤＳ　ＴＤＡＳ Baffle plate, TDS 30,000 41,000 16 12014263 10022912 トラバースバー　リア Traverse 1,500 2,100 17 10023541 117118 スクリュー　M6×16 Screw M6x16mm 200 200 18 10023540 117117 へックスボルト　Ｍ6×20 Screw M6x20mm 200 200 19 10023536 117099 スクリュー　Ｍ６×25 Screw M6x25mm 200 200 23 12020600 151883 incl. screw and gasket スモークアウトレットＢＰ　（ｶﾞｽｹｯﾄ･ﾍｯｸｽﾎﾞﾙﾄ付） Smoke outlet compl w/gasket, BP Ø150/175/180mm 19,000 25,000 24 5095-1 5095-1 ガスケット Ø9,5x1740mm　（トッププレート用） Gasket f/ top plate LD-9,5x1740mm 2,800/2M 2,800/2M 25 10023960 125779 フリューアウトレットφ175用ガスケット Gasket f/ smoke outlet Ø 175 mm 1,600 2,200 26 12020837 153355 ドア　ＣＰＬ．　ＢＰ Door compl. w/o valve, w/o glass, BP 78,000 107,000 27 ドアラッチ　ストレート　ＢＰ Door latch straight BP 27 12017311 10371292 ドアラッチ　カーブ　ＢＰ Door latch curved BP 3,000 4,200 28 10024011 126164 スプリング Spring 300 300 29 10023578 117587 ワッシャー　φ25×φ10.5×1.5 Washer support Ø10,5x25mm 300 300 30 5086-1 5086-1 ガスケット　LD-360　Ø8,7x1420mm（ドア用） Gasket for door LD-360-8,7x1420mm 2,600/2M 2,600/2M 31 10024026 126245 ラッチ Latch 1,300 1,700 32 5047-1 5047-1 ガスケット　LD 187　Ø4.8x1230（ガラス用）2005.9以前 Gasket f/ glass LD 187 Ø-4,7x1230mm 1,400/2M 1,400/2M 32 5063-1 5063-1 ガスケット　LD 250　Ø6.3x1250（ガラス用）2005.9以降 Gasket f/ glass LD 250 Ø6,4 x 1250mm 1,400/2M 1,400/2M 33 10024009 126141 ガラス 356×267×4 Glass Ceramic　356×267×4 13,000 18,000 34 12020930 153620 ガラスクリップ（ガスケット付） Glass clip 1,100 1,500 35 10023561 117505 スクリュー　Ｍ6×8 Screw, pan head M6x8mm 200 200 36 10023592 117733 ピンφ5×24 Pin 5x24MBT 300 300 37 12015065 10193292 アッシュリップ　ＢＰ Ash lip, BP 17,000 24,000 備考 2024．04.01～定価（税抜） Jøtul F 8 TD（一次燃焼）-TDS（煙突横）-TDA（+ｱｯｼｭﾊﾞｹﾂ） 1/2 MEIKU 部品№ コード コード（旧） 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2024．04.01～定価（税抜） 38 10024025 126244 ウッドノブ Wooden knob 1,700 2,300 40 10024023 126229 スリーブ　φ8×3　Ｌ=27.5 Sleeve 300 300 41 10023919 124853 ハンドルワッシャー Washer Ø8x23mm 500 500 42 10023611 117796 Ｍ6×40 Screw, pan pos. M6x40mm 100 100 45 10023780 120004 ワッシャー　φ18×6.4×1.6 Washer support Ø6,4x18x1,6mm 100 100 46 12015042 10192592 レッグ　ＢＰ Leg, BP 215mm 11,000 15,000 47 ファイヤースクリーン Fire screen 48 10025431 151622 インシュレーションプレート　ＴＤ Insulation plate 3,200 4,400 65 10023579 117588 ワッシャー　φ12×6×0.5 Washer support Ø6xØ12x0,5mm 100 100 66 12015769 10265318 バッフル用モールディング 3,000 4,200 67 カバープレート　ＢＢＥ　ＴＤＳ　ＴＤＡＳ Cover for side plate, BBE 68 12015996 10285592 ドアバルブ　ＢＰ Door valve, BP 2,000 2,800 69 10023598 117744 ワッシャー Washer Onduflex D 200 200 70 10023544 117129 スクリュー　Ｍ６×10 Screw M6x10mm 200 200 71 12016307 10311512 グレート　ＴＤＳ　ＴＤＡＳ Grate 24,000 33,000 77 10023475 116832 ナット　Ｍ６ Nut M6 200 200 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2025.06.27 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 Jøtul F 8 TD（一次燃焼）-TDS（煙突横）-TDA（+ｱｯｼｭﾊﾞｹﾂ） 2/2 MEIKU
