パイプシステムJØTUL PIPE SYSTEM
ストーブと煙突は、車とタイヤ。
車はタイヤをつけてはじめて走ります。薪ストーブも、煙突をつないではじめて燃えます。ヨツールパイプシステムは、ヨツールの薪ストーブの力を出しきるために、日本でつくられた煙突です。
この煙突で、D'STYLEが据えるから
薪ストーブ本体の保証が、
25年にのびます。
本国ノルウェーと同じ25年保証を、岩手で。施工は、ヨツール パイプシステム技術研究会のD'STYLEの責任施工。万が一の施工保証は、10年間・最大3億円です。
Made in JAPAN
日本の雨と風のために、
日本でつくった煙突。

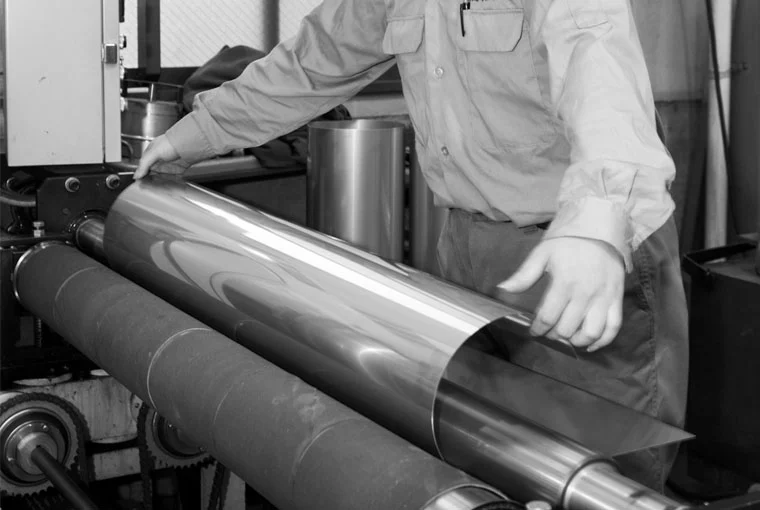

総輸入元のメイクは、30年以上、英国から断熱二重煙突を輸入してきました。強い風と雨の多い日本では、ヨーロッパの基準でつくった煙突に困ることも多く、そのたびに手を入れてきました。その経験から、日本のステンレスと日本の職人の技術で、ヨツールのための煙突をつくりました。つくっているのは、メトスの煙突と同じ会社。40年以上、日本の家のための煙突をつくり続けてきた、埼玉の工場です。
雨の多い日本の気候に合わせた煙突として。
さびと酸に強いステンレス。煙が通る側に使います。
国内の不燃認定を受けたスーパーウール。煙道火災の温度にも。
断熱二重煙突のつくり
ステンレスで、
断熱材をはさむ。
- 外の管 SUS304
外の空気と雨にふれる側。黒い耐熱塗装で、つやがあります。
- 断熱材 スーパーウール
国内の不燃認定を受けた断熱材。セラミックファイバーと同じくらいの力で、1100℃にも耐えます。粉の断熱材とちがって、どこも同じように熱を守ります。
- 内の管 SUS316
煙が通る側。さびと酸に強いステンレスです。

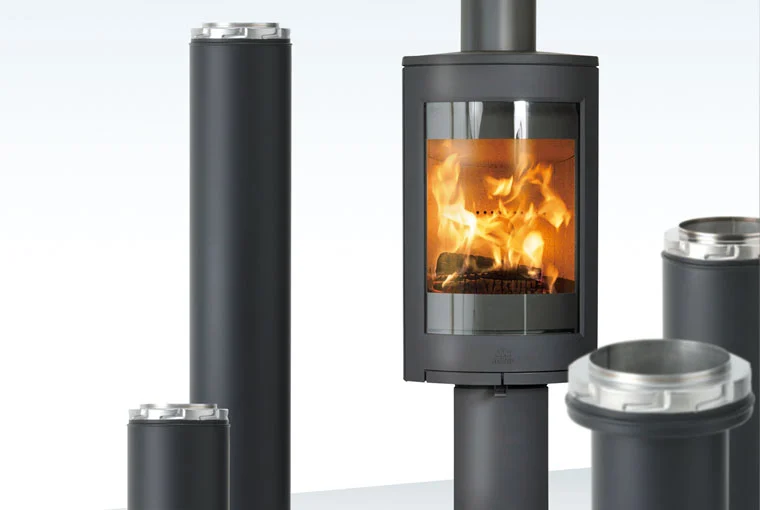

継ぎ目（セルロック）
22度まわすと、
8つの爪が留まる。
煙突から雨が入りやすいのは、管と管の継ぎ目です。ヨツールパイプシステムは、継ぎ目に一番手をかけました。ロックすれば外れず、ロックを外せば外れる。足場の悪い屋根の上でも、すんなりつながります。
- 1
プレスでつくった継ぎ目
差しこむ側に切りこみを入れず、型で押して形をつくります。切りこみから断熱材へ雨がしみるのを防ぎます。
- 2
内の管の水返し
内の管の口が、ほんの少しせり出しています。ここが水返しになって、煙の通り道へ雨を入れません。
- 3
継ぎ目の全溶接
継ぎ目の金具と外の管を、ぐるりと全部溶接しています。雨にも強く、長くもちます。
- 4
計算したすき間
はめ合わせのすき間を広めにとって、毛細管現象で雨水が吸いこまれるのを防ぎます。
- 5
TIG溶接
強くて仕上がりのきれいなTIG溶接。煙の熱が当たる所を避けて、溶接の位置を選んでいます。
この継ぎ目の形（セルロック）と、網を使わない排気トップは、特許を取った構造です。
ドラフト（上昇気流）
煙突の中が熱いほど、
火はよく燃える。
暖かい空気はふくらんで軽くなり、上へ昇ります。煙突の中を熱いまま保つと、この流れが強くなって、ストーブは空気をよく吸いこみます。すすやタールも付きにくくなります。
ヨツールの薪ストーブには、クリーンバーン（煙をもう一度燃やすしくみ）があります。炉の中で、煙の細かな粒の90％までを燃やします。この力を引き出す主役が、断熱二重煙突のJPS-Wです。
煙突の種類
煙突にも、
いろいろな種類があります。
ヨツールパイプシステムは、大きく分けて3つ。家の形と、煙突の通り道に合わせて組み合わせます。
断熱二重煙突
薪ストーブの力を引き出す煙突。
屋根や壁を通って外へ出るところと、外に立ち上がるところに使います。煙突の中を熱く保って、強いドラフトをつくります。
シングル煙突
すき間がなく、段差のない見た目。
部屋の中で、ストーブから立ち上がるところに使います。日本の細かな板金の技術でつくり、80mmある継ぎ目はビスで留めずにつながります。色はストーブと同じつやのある黒です。
つなぐ・支える・雨を守る
日本の家に合わせてそろえた部材。
ストーブと煙突をつなぐ口元、煙突の重さを支える金具、屋根の上で雨と風をしのぐトップや雨押さえ。全部で33の部材があります。
部材
33の部材で、
家ごとに組み立てる。
番号は、下の施工例の図の番号です。

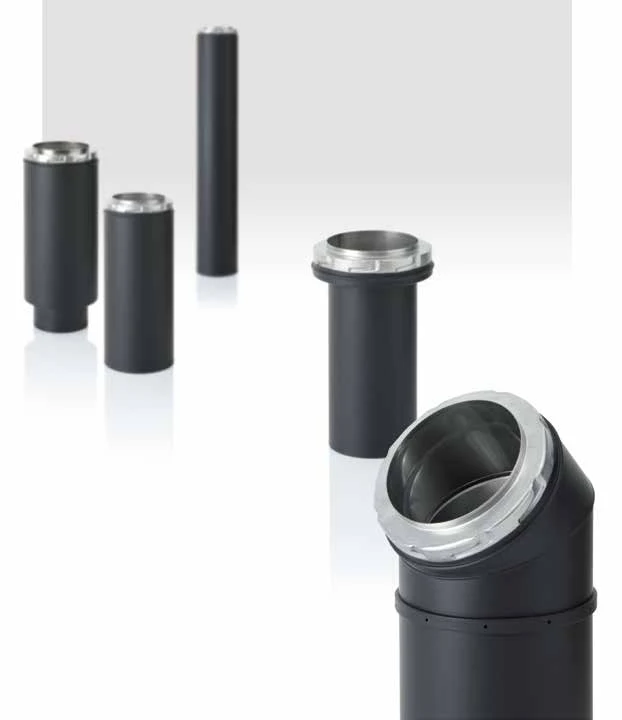

煙突の管10
- 1直管
- 2直管 150L（メスツメ無）
- 3アジャスター
- 4リムーブアジャスター
- 530°L
- 6掃除口付 90°L
- 790°T
- 8SWアダプター 50L
- 9SWアダプター 430L
- 10シングル管 スライド90°L
つなぐ・支える9
- 11口元 B
- 12ウォールバンドセット
- 13インナーウォールバンドセット
- 14スマートウォールバンド S
- 15一点支持セット
- 16ポールステイ
- 17ルーフサポート
- 18アジャスタブル ルーフサポート
- 21ウォールサポート
屋根の上10
- 19JPトップ
- 20ラウンドトップ
- 22JPスマートトップ
- 23JPスマートトップ用カラー
- 24角トップ 800角
- 25ストームカラー フラット
- 26チムニーカバー 800角
- 27ストームカラー H110
- 28フラッシング 3-5.5寸
- 30JPスマートトップ用防鳥網
壁と天井の仕上げ4
- 29屋外用化粧プレート
- 31室内用化粧プレート フラット
- 32室内用化粧プレート 勾配用
- 33メガネ石 Φ210 410角

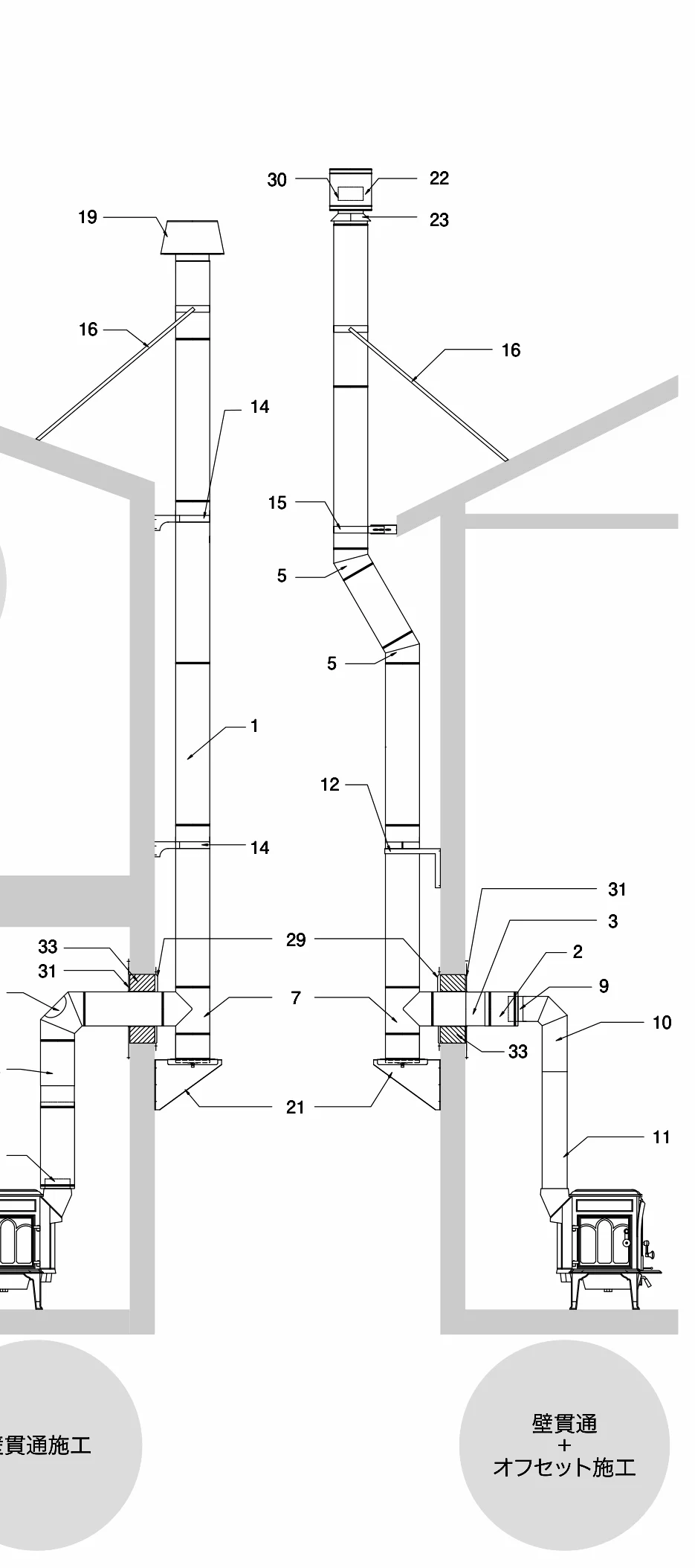

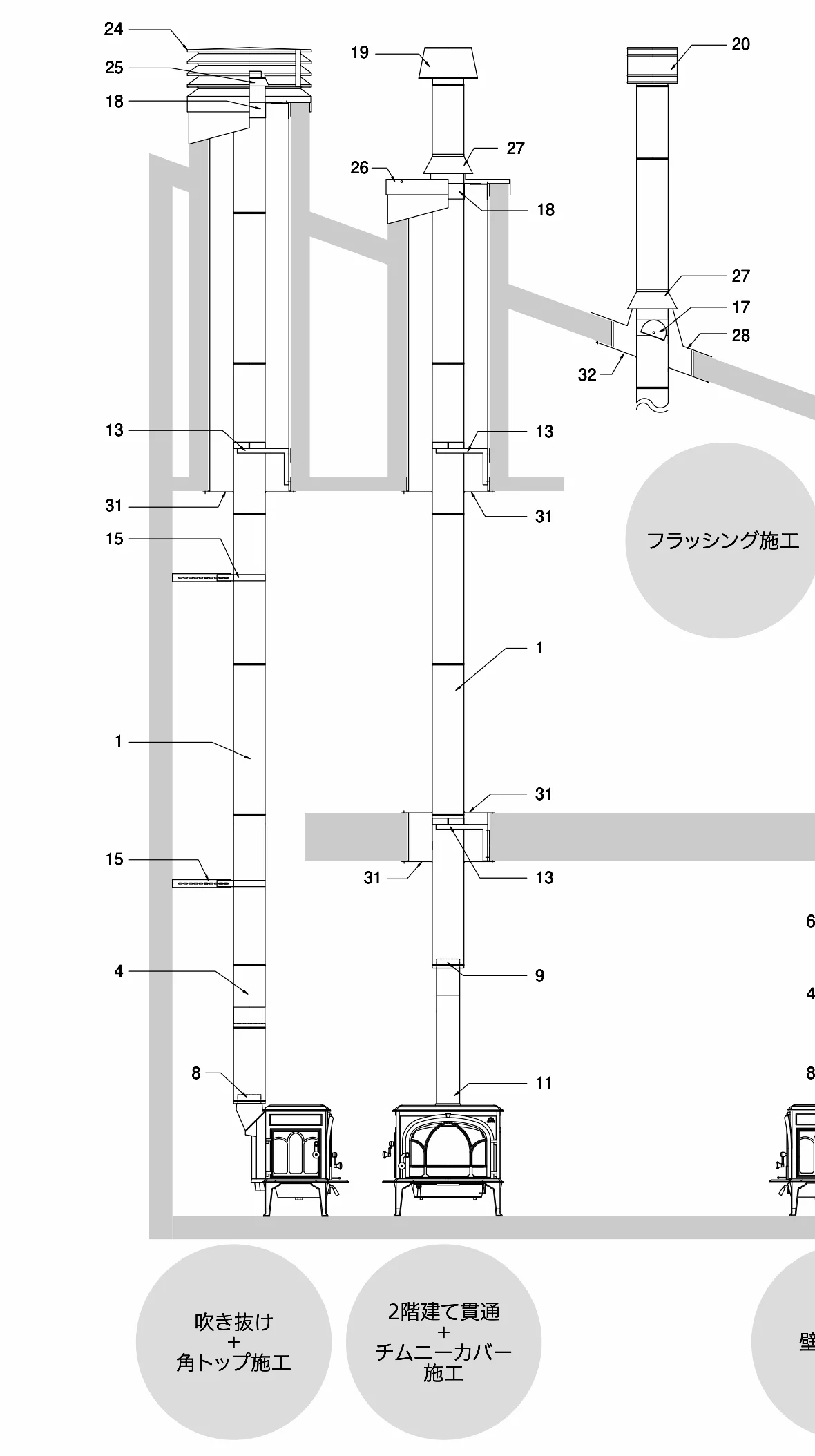

設計・施工例
屋根から出すか、
壁から出すか。
図：メイク総合カタログ（2021年）より。
どの組み方にするかは、家を見て決めます。
屋根の勾配、雪の落ちる向き、2階の間取り、まわりの家との距離。岩手・青森・秋田の家で、置き場所から煙突の通り道まで決めてきた当社が、いちばん燃える組み方をご提案します。
よくある質問。
ヨツールパイプシステムとは何ですか。
ヨツールとスキャンの薪ストーブのために、総輸入元のメイクが日本で開発した煙突です。断熱二重煙突のJPS-W、部屋の中で使うシングル煙突のJPS-S、口元・支え・屋根まわりの関連部材がそろっています。
この煙突で据えると、何が変わりますか。
岩手県の正規代理店のD'STYLEがヨツールパイプシステムで据えると、薪ストーブ本体の保証が、ふつうの5年から25年にのびます。施工は当社の責任施工で、万が一の施工保証は10年間・最大3億円です。詳しい条件は、お見積りのときにご説明します。
屋根から出せない家でも付けられますか。
壁から外に出して、外壁に沿って上げる組み方があります。壁の中を通るところはメガネ石と化粧プレートで仕上げます。屋根から出すか壁から出すかは、家を見てから一緒に決めます。
煙突掃除はどれくらいしますか。
年に1回は、点検もかねて煙突掃除をしてください。カタログでも、年1回の煙突掃除をすすめています。当社でも承っています。
