モルソー 7648CB
設置計画資料

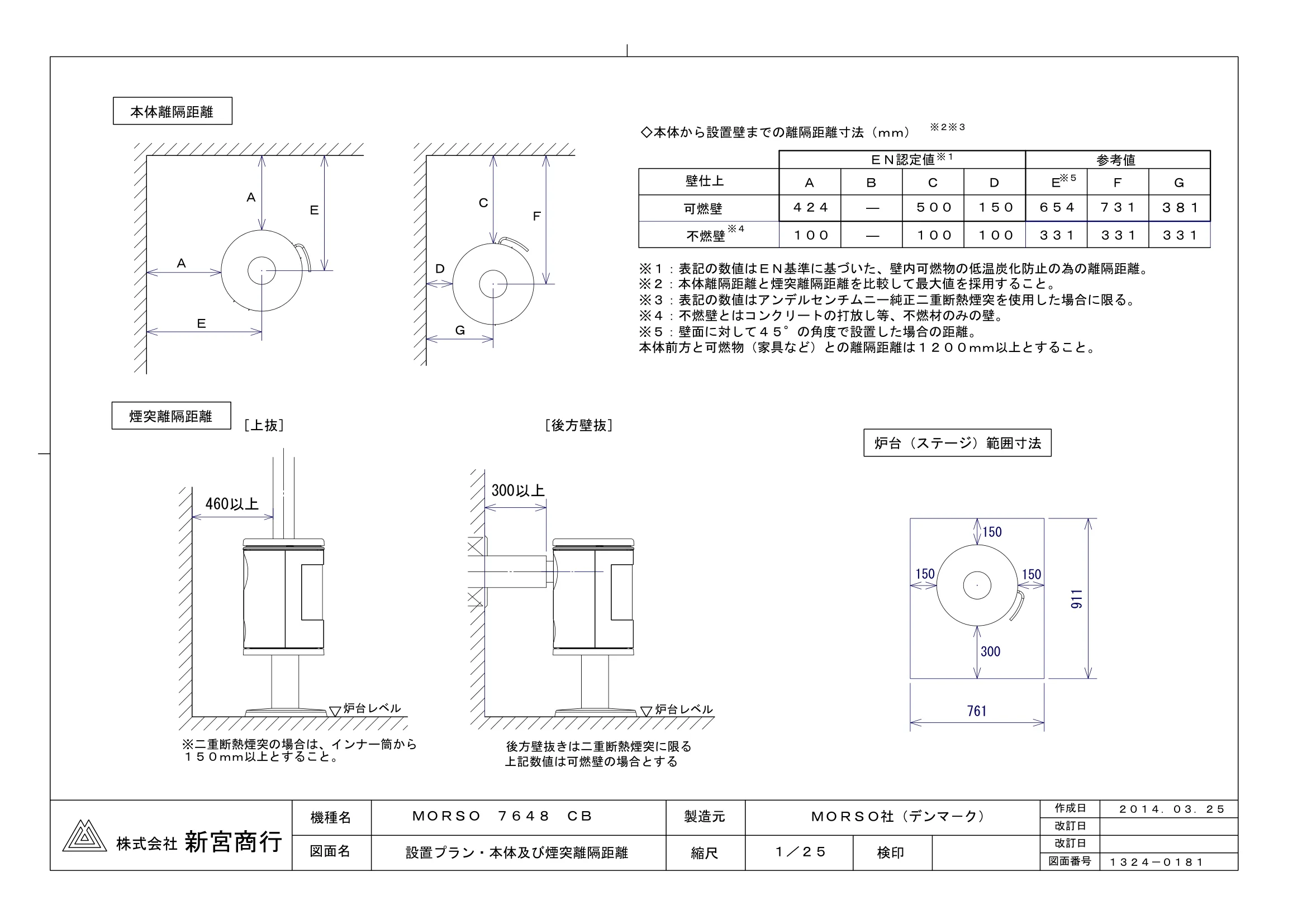

１３２４－０１８１ ２０１４．０３．２５ ＡＥＥＡＣＦＤＧ ＭＯＲＳＯ　７６４８　ＣＢ ※１：表記の数値はＥＮ基準に基づいた、壁内可燃物の低温炭化防止の為の離隔距離。 ※３：表記の数値はアンデルセンチムニー純正二重断熱煙突を使用した場合に限る。 ※２：本体離隔距離と煙突離隔距離を比較して最大値を採用すること。 本体前方と可燃物（家具など）との離隔距離は１２００ｍｍ以上とすること。 炉台レベル ※５：壁面に対して４５°の角度で設置した場合の距離。 炉台レベル 300以上 460以上 １５０ ６５４ ７３１ ３８１ ◇本体から設置壁までの離隔距離寸法（ｍｍ） ３３１ ３３１ ※４：不燃壁とはコンクリートの打放し等、不燃材のみの壁。 ※５ ※４ 作成日 改訂日 改訂日 図面番号 ４２４ ―― ５００ ＦＧ １００ １００ ３３１ ＣＤ 炉台（ステージ）範囲寸法 ※１ ※２※３ Ｅ 可燃壁 ＭＯＲＳＯ社（デンマ－ク） 煙突離隔距離 １／２５ ［上抜］ ［後方壁抜］ ※二重断熱煙突の場合は、インナー筒から １５０ｍｍ以上とすること。 後方壁抜きは二重断熱煙突に限る 上記数値は可燃壁の場合とする 設置プラン・本体及び煙突離隔距離 壁仕上 ＥＮ認定値 参考値 Ａ １００ 不燃壁 Ｂ 本体離隔距離 機種名 図面名 製造元 縮尺 検印 新宮商行 株式会社 911 761 300 150 150 150
