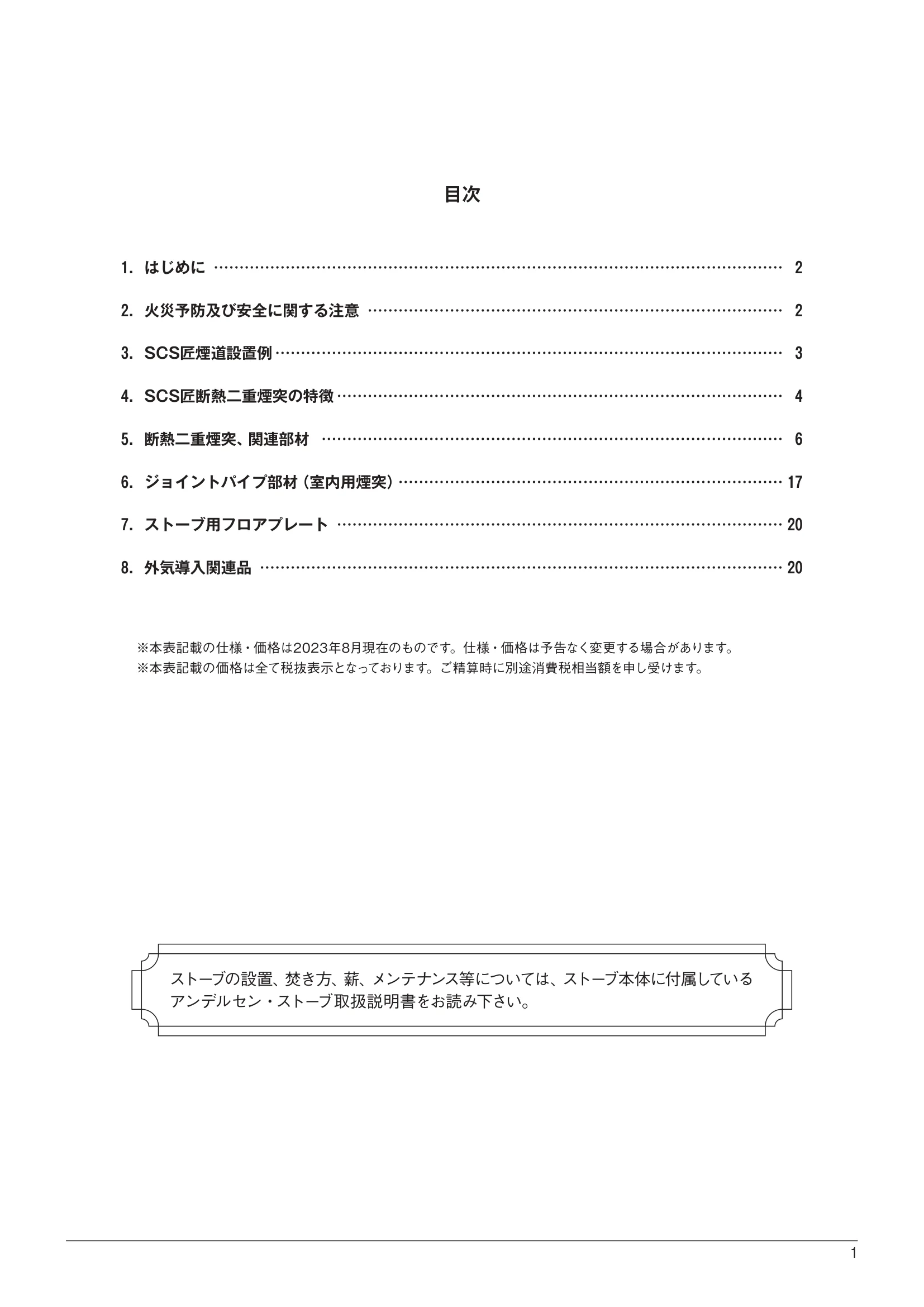

CPL-017A 2024.5 煙道部材価格表 煙道部材価格表 1 目次 1．はじめに… ………………………………………………………………………………………………… 2 2．火災予防及び安全に関する注意… ……………………………………………………………………… 2 3．SCS匠煙道設置例………………………………………………………………………………………… 3 4．SCS匠断熱二重煙突の特徴……………………………………………………………………………… 4 5．断熱二重煙突、関連部材… ……………………………………………………………………………… 6 6．ジョイントパイプ部材（室内用煙突）…………………………………………………………………… 17 7．ストーブ用フロアプレート… …………………………………………………………………………… 20 8．外気導入関連品… ………………………………………………………………………………………… 20 ※本表記載の仕様・価格は2023年8月現在のものです。仕様・価格は予告なく変更する場合があります。 ※本表記載の価格は全て税抜表示となっております。ご精算時に別途消費税相当額を申し受けます。 ストーブの設置、焚き方、薪、メンテナンス等については、ストーブ本体に付属している アンデルセン・ストーブ取扱説明書をお読み下さい。 2 1．はじめに ストーブや暖炉のもつ暖房能力を充分に発揮させるため には、煙突を正しく取りつけることが大切です。ストーブに 入れた薪が良く燃えるためには、適切な空気量が必要であ ると同時に、薪が燃えたときに発生する煙も完全に排出す る必要があります。 ストーブでは煙突の取り付け方法を誤ると、燃えが悪く なるばかりか、ススやタールが異常に発生し、建物や部 屋を汚すようなことにもなりかねません。また、ストーブの 取り付けには、建物や設置する部屋の構造、外気温、風 当たりや積雪、そして火災予防などさまざまな条件を考え ながら、最も条件に合った煙突を選び、しっかりと設計及 び施工することが大切です。取り付け工事に入る前に、こ れらの条件を考慮しながら適切な部材を選び正しく設置し てください。 2．火災予防及び安全に関する注意 設置構造及び取り付け ①　
煙突設置の際は、関連法令・条例等を遵守してくだ さい。 ②　
煙突は設備またはストーブの容量及び性能に応じ、 適当な太さ及び高さを持たせること。ただし、煙突の 高さはストーブ上部から４ｍ以上、横引き長さは１ｍ以 内とすること。 ③　
煙突の固定は、構造または材質に応じ、支柱、支線、 支持金具等で固定すること。 ④　
煙突の屋上突出部は屋根面から900ｍｍ以上、また 水平距離で半径３ｍ以内に建築物（屋根面も含む） がある場合は、その建築物の高さより600mm以上高 くしなければならない。 ⑤　
シングル煙突は可燃壁及び可燃性の物品から460… mm以上離さなければならない。ただし、煙突から 熱を受ける壁面、天井等を不燃材や断熱材等で覆 い、一定の空気層を設けた場合は、この限りではない。 ⑥　
断熱煙突は可燃壁及び可燃性の物品から125ｍｍ 以上離さなければならない。 ⑦　
煙突は小屋裏、天井裏、床裏等にある部分は、断 熱不燃材で防火上有効に被覆し、尚かつ、周囲を 点検できる空間を設けること。また、その部分には 必ず断熱煙突を使用すること。 ⑧　
可燃性の壁、床、天井等を貫通する部分はメガネ石 を使用するか、または遮熱材で有効かつ安全に被覆 すること。 ⑨　
シングル煙突は、屋内のみの使用に限り、壁・床・ 天井等の貫通部分、煙道囲い内、屋外では使用し ないでください。 ⑩　煙突は容易に掃除できる構造とすること。 ⑪　煙突接続部はピアスネジ等で固定してください。 ⑫　
屋外にある断熱煙突接続部には雨水の侵入を防ぐた めPTFEシールテープ等を施した後、ロッキングバン ドで固定してください。 ⑬　
計画換気設計において、居室内が必要以上に負圧 にならないよう給気口の有効開口面積を必ず確保し てください。 使用管理 ①　
強風、屋根からの落石、落雪、地震その他の振動 または衝撃などの発生直後には、薪を追加せず鎮火 後に入念に点検を行なってください。 ②　
ススの詰まり、またはタールの“こびりつき”を放置 したまま焚き続けていると、排煙が悪くなるだけでなく、 これらに引火し、思わぬ事故（煙道火災など）を招 く恐れがあります。適当な使用時間毎に点検掃除を することが必要です。 ③　
暖房の必要な季節となり、ストーブを焚き始める前に は、ストーブ及び煙突の他にも、支柱、支持金具、 継ぎ目等、全て点検を行なってください。

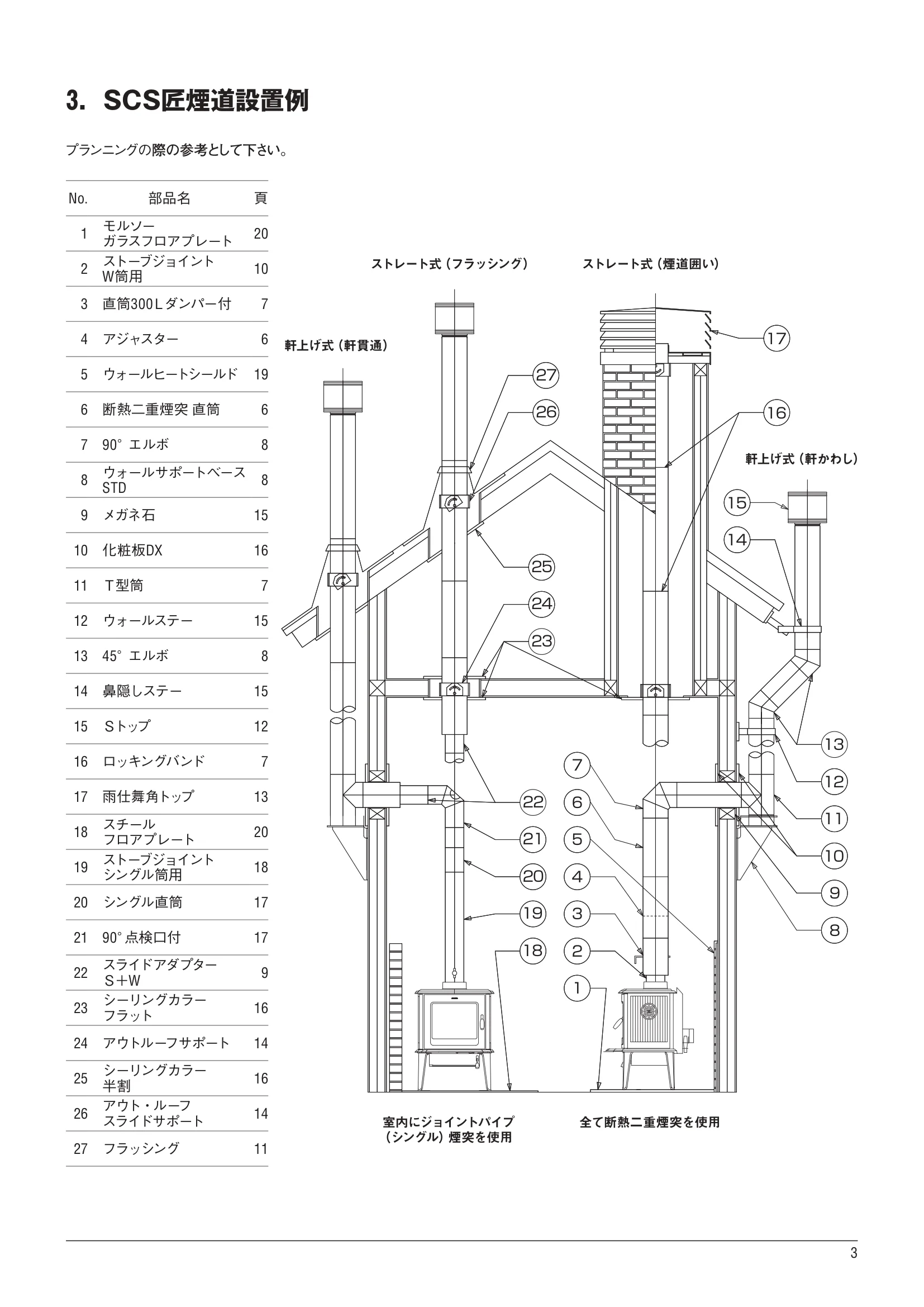

この際、点検口から、縦、横の煙突を見通して異物（鳥 など）が入っていないかも確認してください。 煙突を取り付ける場合の位置及び構造については、次の各号に揚げる基準に従い取り付けてください。 3 3．SCS匠煙道設置例 プランニングの際の参考として下さい。 No. 部品名 頁 1 モルソー ガラスフロアプレート 20 2 ストーブジョイント W筒用 10 3 直筒300Ｌダンパー付 7 4 アジャスター 6 5 ウォールヒートシールド 19 6 断熱二重煙突 直筒 6 7 90°エルボ 8 8 ウォールサポートベース STD 8 9 メガネ石 15 10 化粧板DX 16 11 Ｔ型筒 7 12 ウォールステー 15 13 45°エルボ 8 14 鼻隠しステー 15 15 Ｓトップ 12 16 ロッキングバンド 7 17 雨仕舞角トップ 13 18 スチール フロアプレート 20 19 ストーブジョイント シングル筒用 18 20 シングル直筒 17 21 90°点検口付 17 22 スライドアダプター Ｓ＋W 9 23 シーリングカラー フラット 16 24 アウトルーフサポート 14 25 シーリングカラー 半割 16 26 アウト・ルーフ スライドサポート 14 27 フラッシング 11 23 22 1 2 3 4 5 6 7 13 8 9 10 11 12 14 15 16 18 19 20 21 24 25 27 26 17 ストレート式（フラッシング） ストレート式（煙道囲い） 軒上げ式（軒貫通） 軒上げ式（軒かわし） 全て断熱二重煙突を使用 室内にジョイントパイプ （シングル）煙突を使用 4 4．SCS匠 断熱二重煙突の特徴 SCS匠 断熱二重煙突とは 新宮商行がMade in Japanにこだわり日本市場で積み重ねてきたノ ウハウの全てと、日本特有のニーズを織り込み、モノづくり日本ならで はの技術を駆使して開発したのが先進の断熱二重煙突『SCS匠』 です。 国内ISO9001取得工場にて生産 JIA（日本ガス機器検査協会）認証T173883001-A01取得 （1000ｍｍ筒にて申請） 意匠登録済（1628582/1628583） 特許出願中 オス側カップリング (ツイストロック) インナーライナー アウターケーシング 断熱材(スーパーウール) メス側カップリング (ツイストロック) ［独自パーツ］ ▶90度十字曲がり 主に壁抜き施工の際に、外壁の立ち上がり部分に使用。 通常の上部方向への点検・掃除口のほかに、室内側に向けての点検・掃除口も備えました。 ▶スペシャルスライド Ｓ＋Ｗスライドアダプターを使用せずにダイレクトにシングル筒が接続でき見た目もスッキリとなります。 ▶各種変換アダプター 従来のSRCや規格の異なるツイストロックから『SCS匠』への変換アダプターを用意しました。 主 な 特 徴 ①　
ジョイント部のロッキングバンドを煙突と同一面に設計。バンド内でピアスビス打ちも可能なため美 観を損ないません。（意匠登録済・特許出願中） ②　
オス・カプラーとインナー管の接合部を全溶接。防水機能を極限まで高めました。 ③　
主要部の溶接にレーザー溶接を採用。エルボなど堅牢で美しい仕上がりとなりました。 ④　
サテン塗料を使った黒色粉体塗装で美しい仕上がり。耐傷性、耐熱性、耐油性に優れ金具による 擦り傷や指紋が付きにくいのが特徴です。 ⑤　
インナー管に日本製のSUS316Lを採用。耐腐食性、耐酸性に優れたものとなりました。 ⑥　

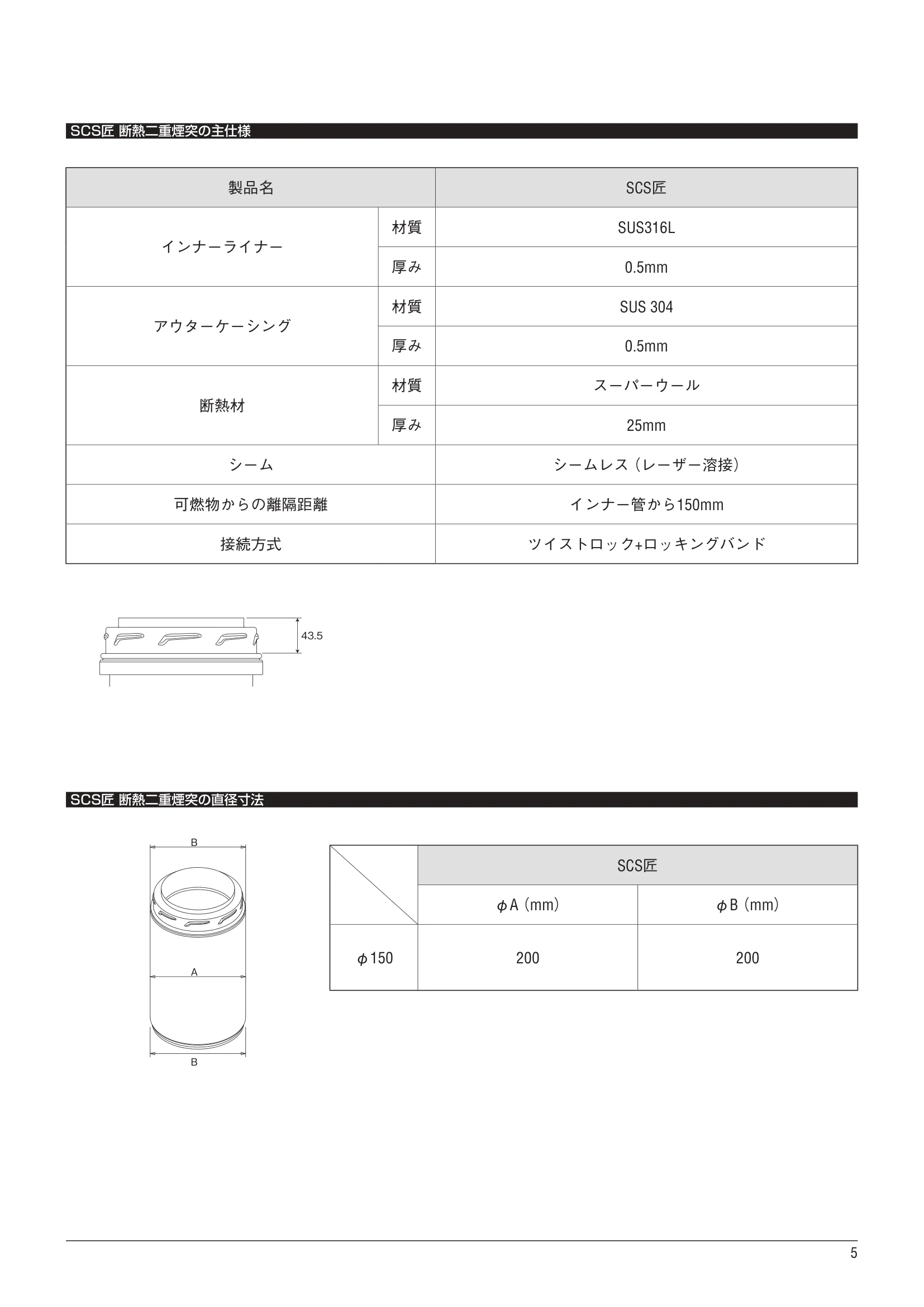

断熱材に断熱効率の高いスーパーウールを採用。抗張力に優れ、高温時の収縮率も低いため、 均一に断熱効果を発揮します。 5 製品名 SCS匠 インナーライナー 材質 SUS316L 厚み 0.5mm アウターケーシング 材質 SUS 304 厚み 0.5mm 断熱材 材質 スーパーウール 厚み 25mm シーム シームレス（レーザー溶接） 可燃物からの離隔距離 インナー管から150mm 接続方式 ツイストロック+ロッキングバンド SCS匠 断熱二重煙突の主仕様 SCS匠 断熱二重煙突の直径寸法 SCS匠 φA（mm） φB（mm） φ150 200 200 BＡB 43.5 6 5．断熱二重煙突、関連部材 品　　　名 塗装 Code 税抜 価格 （￥） 内筒径外筒径有効長重量 （kg） A（mm）B（mm）C（mm） SCS匠 1200mm プレーン 544260 50,300 150 200 1,173 6.9 サテンブラック544360 57,300 1000mm プレーン 544261 41,800 970 5.7 サテンブラック544361 47,800 500mm プレーン 544262 28,800 470 3.0 サテンブラック544362 32,800 300mm プレーン 544263 25,100 300 2.1 サテンブラック544363 28,100 150mm プレーン 544264 20,000 150 1.2 サテンブラック544364 22,000 1. 直筒 SCS匠 塗装 Code 税抜 価格 （￥） 内筒径外筒径 上部 有効長 下部 有効長 最長 有効長 最短 有効長重量 （kg） A（mm）B（mm）C（mm）D（mm）E（mm） SCS匠 プレーン 544276 44,800 150 200 330 320 580 355 4.3 サテンブラック544376 48,800 塗装 Code 税抜 価格 （￥） 内筒 径 外筒径有効長 入込 寸法 A（mm）B（mm）C（mm） SCS匠 プレーン 544278 41,100 150 200 450 430 サテンブラック544378 45,100 ◆注意！◆ 筒内の断熱材を取りだし、あまった部分をカッターなどで切断してください。この際、断熱材の切り すぎには充分注意し、断熱材が充填されていることを確認して下さい。 ◆注意！◆ シングル煙突の入り込み寸法は安全の為80ｍｍ以上挿入して下さい。 Ｃ （430） Ｂ （450） Ａ（200） ＡＢＣ Ｄ・Ｅ ＡＢＣ 2. 直筒アジャスター SCS匠 3. スペシャルスライド SCS匠 ・隠ぺい部には使用できません。 7 塗装 Code 税抜 価格 （￥） 内筒径 有効長 B （mm） C （mm） 重量 （kg） A（mm） SCS匠 プレーン 544270 53,200 150 300 150 150 3.8 サテンブラック544370 57,200 ロッキングプラグ 塗装 Code 税抜 価格 （￥） SCS匠 プレーン 544271 16,100 サテンブラック544371 17,600 塗装 Code 税抜 価格 （￥） 内筒径 有効長 B （mm） C （mm） D A（mm） SCS匠 サテンブラック544397 87,800 150 470 339 350 135° ＡＢＣ 4. T型90°（ロッキングプラグ１個付） SCS匠 5. Ｔ型135°（ロッキングプラグ１個付） SCS匠 6. 十字曲がり（ロッキングプラグ２個付） SCS匠 塗装 Code 税抜 価格 （￥） 内筒径 A （mm） B （mm） C （mm） SCS匠 プレーン 544272 64,200 150 300 150 150 サテンブラック544372 68,200 ＡＢDＣＡＢＣ 7. 直筒300Lダンパー付 SCS匠 塗装 Code 税抜 価格 （￥） 内筒径有効長 重量 （kg） A（mm）B（mm） SCS匠 プレーン 544277 31,500 150 300 2.5 サテンブラック544377 34,500 ＡＢ 塗装 Code 税抜 価格 （￥） A （mm） B （mm） 重量 （kg） SCS匠 穴無 プレーン 544265 2,900 200 19 0.1 サテンブラック544365 3,400 穴有 プレーン 544266 3,200 200 19 0.1 サテンブラック544366 3,800 ＡＢ 8. ロッキングバンド SCS匠 〈穴有〉 〈穴無〉 ロッキングバンドは別途ご用意下さい。 ※現在プレーンの提供はございません ロッキングバンドは別途ご用意下さい。 ロッキングバンドは別途ご用意下さい。 8 塗装 Code 税抜 価格 （￥） 内筒径 A （mm） B （mm） C （mm） D （mm） 重量 （kg） SCS匠 プレーン 544295 72,900 150 395 310 440 90〜165 4.9 サテンブラック544395 75,900 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） 重量 （kg） プレーン 543735 16,800 6" 265 160 228 100 1.5 サテンブラック543788 19,800 壁ＡＣＤＢCBDA 11. ウォールサポートベースSTD SCS匠 12. ウォールサポートバンド Ⅱ 塗装 Code 税抜 価格 （￥） 内筒径 ベース板 W ベース板 D 支持板 取付穴間 W 支持板 取付穴間 D 有効長 重量 （kg） A（mm）B（mm）C（mm）D（mm）E（mm） SCS匠 プレーン 544287 43,800 150 270 270 240 230 50 2.1 サテンブラック544387 46,800 ＡＢＣＤＥ 10. ウォールサポートベース SCS匠 支持板材質SUS304 品　　　名 塗装 Code 税抜 価格 （￥） 内筒径 A （mm） B （mm） 重量 （kg） SCS匠 エルボ30° プレーン 544267 30,300 150 70 70 1.2 サテンブラック544367 32,800 エルボ45° プレーン 544268 30,300 80 80 1.3 サテンブラック544368 32,800 エルボ90° プレーン 544269 51,500 150 150 2.4 サテンブラック544369 54,500 9. エルボ SCS匠 メス部は、ツメ無し。 ※Dは有効長ではありません 〈90°〉 30°/45° ＡＢＡＢ 材質SUS304 9 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） 重量 （kg） プレーン 543791 35,000 6" 360 265 210 35〜180 3.9 サテンブラック 543792 43,000 6" 380 （360） 265 210 35〜180 3.5 （3.9） ACBD壁 13. ウォールサポートバンドSTD Ⅱ 材質SUS304 14. スライドアダプターS+W SCS匠 品名 塗装 Code 税抜 価格 （￥） 二　重 煙　突 内筒径 外筒径 重量 （kg） 備考 A（mm）B（mm） SCS匠 ロング プレーン 544273 19,600 150 150 500 1.3 φ152 ジョイントパイプ （シングル）用 サテンブラック 544373 22,600 ミドル プレーン 544274 18,400 300 1.0 サテンブラック 544374 20,400 ショート プレーン 544275 17,600 150 0.7 サテンブラック 544375 19,600 26 ＡＢ 品名 機種 塗装 Code 税抜 価格 （￥） 二　重 煙　突 内筒径 外筒径有効長 A（mm）B（mm） φ155 下記以外の φ155用 サテンブラック 544379 29,000 150 175 80 φ100 2B/14/28/31/61シリーズ カップリングNo.1419 544384 29,000 124 品名 機種 塗装 Code 税抜 価格 （￥） 二　重 煙　突 内筒径 外筒径有効長 A（mm）B（mm） φ135 ALLEGRA500用 サテンブラック 544383 29,000 150 155 80 φ110 ALLEGRA350用 544357 23,600 127 φ115 ARUBA450 544358 28,600 133 ※ 61、66、74、76、81シリーズにはトッププレートが干渉する為、使用できません。 16. のMORSO用ストーブジョイントW筒用をご利用下さい。 品名 機種 塗装 Code 税抜 価格 （￥） 二　重 煙　突 内筒径 外筒径有効長 A（mm）B（mm） SCS匠 φ155 φ155用 サテンブラック544380 22,600 150 155 80 26 BＡ 26 BＡ 16. MORSO用ストーブジョイントW筒 SCS匠 15. ストーブジョイントW筒〈タールロック付〉 SCS匠 ※ジョイントのプレーン部材は受注発注となります（納期：約３週間） MORSO用 LEDA用 10 ＡＢ 26 塗装 Code 税抜 価格 （￥） 内筒径 B （mm） 重量 （kg） A（mm） SCS匠 サテンブラック544381 22,600 148 70 0.4 24. 背面出直上げジョイント Ⅲ 機種 塗装 Code 税抜 価格 （￥） A （mm） B （mm） C （mm） D （mm） E （mm） F （mm） 重量 （kg） MORSO 14シリーズ用 ＜受注発注＞ ブラック 542671 49,800 105 210 61 152 282 5 2.3 31シリーズ用 ＜受注発注＞ 542672 102 207 61 270 34シリーズ用 ＜受注発注＞ 542675 100 220 68 285 21シリーズ用 542670 115 220 77 270 71シリーズ用 542668 75 185 65 285 45 16シリーズ用 542669 115 218 23 5 36シリーズ用 542667 127 232 60 45 arada エコバーン11用 ＜受注発注＞ 542676 100 200 75 320 エコバーン7.9用 ＜受注発注＞ 542677 120 220 74 25 ※ジョイント本体とカバー分割でのご購入も承ります。 BFCEDA ストーブ 本体背面 天板 リアヒート シールド シングルオス部または、 ユニバーサルストーブジョイントを接続 22. キャタリティックフィルター Ⅲ 17. ユニバーサルストーブジョイント SCS匠 23. キャタリティックフィルターパイプシステム Ⅱ Code 税抜 価格 （￥） 内筒径 A （mm） B （mm） 544302 34,000 150 149 50 BAAB 品名 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） シングル直筒 CFセット用 542940 35,200 6" 200 80 シングル筒ヒート シールドCFセット用 542941 10,500 6" 95 135 材質：特殊ステンレス 煙突の芯出しに使用します。 煙突施工を助ける部材です。 ツイストロックメス部にはめ、内側に飛 び出たツイストロックをペンチで潰す 際の補助具です。 煙突外側を傷つけずに、爪を潰すことが 出来ます。 19. arada用ストーブジョイントW筒〈タールロック付〉 SCS匠 20. 芯出しカプラー 21. 爪潰し補助リング 機種 塗装 Code 税抜 価格 （￥） 内筒径有効長 A（mm） エコバーンシリーズ サテンブラック544382 29,000 150 80 塗装 Code 税抜 価格 （￥） プレーン 544297 5,000 塗装 Code 税抜 価格 （￥） プレーン 541156 2,500 下SRC 上SRC 18. 変換アダプター SCS匠 ＡＡ 品　　　名 塗装 Code 税抜 価格 （￥） 有効長 A（mm） SRC変換 アダプター 下SRC サテンブラック 544385 22,600 150 上SRC 544386 22,600 Ｊ変換 アダプター 下Ｊ 544388 22,600 上Ｊ 544389 22,600 上Ｊ500 544396 35,200 500 Ｎ変換 アダプター 下Ｎ 544392 22,600 150 上Ｎ 544393 22,600 11 塗装 Code 税抜 価格 （￥） A （mm） B （mm） ブラック 542680 4,000 82 68 25. 背面出直上げジョイント＋φ152シングル接続アダプター Ⅲ ※φ153シングルもジョイントします A φ152オス φ150メス BDACB 400 EFADBGC 〈26・27・28・29〉 ADC 155 B 210 440 26. 汎用フラッシング・6°〜16°（1寸〜2.5寸） Ⅰ 27. 汎用フラッシング・16°〜25°（2.5寸〜4.8寸） Ⅰ 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） ブラック 542751 70,000 6" 750 950 350 210 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） ブラック 543278K 70,000 6" 750 950 280 210 28. 汎用フラッシング・26°〜38°（4.8寸〜7.9寸） Ⅰ 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） ブラック 543279K 70,000 6" 750 950 270 210 〈30°ユニバーサルフラッシング〉 29. 汎用フラッシング・39°〜45°（7.9寸〜10寸） Ⅰ 30. ユニバーサルフラッシング（1.5〜10寸用） Ⅰ 31. フラッシング（一寸刻み） Ⅰ 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） ブラック 543280K 70,000 6" 750 950 210 210 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） マットブラック542684 55,300 6" 750 800 165 215 サイズ 塗装 Code 税抜 価格 対応 煙突径 A （mm） B （mm） C （mm） D （mm） E （mm） F （mm） G 水平 ブラック543303 57,000 6” φ210 φ380 375 400 750 750 ー 受注発注品納期10日程度 1寸 ブラック543304 57,000 6” φ210 φ380 400 400 720 785 5.71° 2寸 ブラック543305 57,000 6” φ210 φ380 400 400 720 785 11.31° 3寸 ブラック543306 57,000 6” φ210 φ380 400 400 720 785 16.69° 4寸 ブラック543307 57,000 6” φ210 φ380 400 400 720 785 21.80° 5寸 ブラック543308 57,000 6” φ210 φ400 400 450 720 785 26.56° 6寸 ブラック543309 57,000 6” φ210 φ500 450 500 770 885 30.96° 7寸 ブラック543310 57,000 6” φ210 φ550 450 550 770 885 34.99°受注発注品納期10日程度 8寸 ブラック543311 57,000 6” φ210 φ550 450 550 770 885 38.66°受注発注品納期10日程度 9寸 ブラック543312 57,000 6” φ210 φ550 450 550 770 885 41.98°受注発注品納期10日程度 10寸 ブラック543313 57,000 6” φ210 φ600 500 600 820 985 45° ・ストームカラー（ステンレス）付 ・結露防止の為、裏側に断熱材使用のこと ・ストームカラー（ステンレス）付 ・結露防止の為、裏側に断熱材使用のこと ・結露防止の為、裏側に断熱材使用のこと ・ストームカラーは付属しておりません。別途お申し付けください。 ・結露防止の為、裏側に断熱材使用のこと ※三方曲げ加工なしのフラットタイプや0.5寸刻みも特注品として対応可能です。納期10日程度。 ・ストームカラー（ステンレス）付 ・結露防止の為、裏側に断熱材使用のこと ・ストームカラー（ステンレス）付 ・結露防止の為、裏側に断熱材使用のこと 材質SUS304, t=0.6mm, 3方曲げ加工付（幅：15mm） 材質SUS304, t=0.6mm, 3方曲げ加工付（幅：15mm） 材質SUS304, t=0.6mm, 3方曲げ加工付（幅：15mm） 材質SUS304, t=0.6mm, 3方曲げ加工付（幅：15mm） 材質SUS304, ベース部 t=0.4mm カラー部 t=0.5mm 材質SUS304、ｔ＝0.6mm、3方曲げ加工付（幅：15mm） 12 34. 耐雪用フラッシング（ストームカラー付） Ⅱ 35. ストームカラー Ⅱ 〈雪割り〉 勾配（φ210） 寸法 塗装 プレーン ブラック Code 税抜 価格 （￥） Code 税抜 価格 （￥） フラット〜5.5寸 750×900 67,000 542735 80,000 6寸 800×900 72,000 542736 85,000 6.5寸〜8寸 800×900 77,000 542737 85,000 8.5寸〜9.5寸 800×900 80,000 542738 88,000 10寸 850×985 84,000 542739 92,000 上記以外 特注 特注 特注 塗装 Code 税抜 価格 （￥） 立ち上がり付 φ200用 プレーン 542740 12,000 ブラック 542741 13,000 塗装 Code 税抜 価格 （￥） 内筒径 立ち上がり無し プレーン 542125 8,500 150 ブラック 542109 9,800 150 ・注文時には勾配を
0.5寸刻みでご指定ください。 ・材質SUS304, t=0.8mm ・耐熱焼付黒塗装 ・3方曲げ加工付 ・

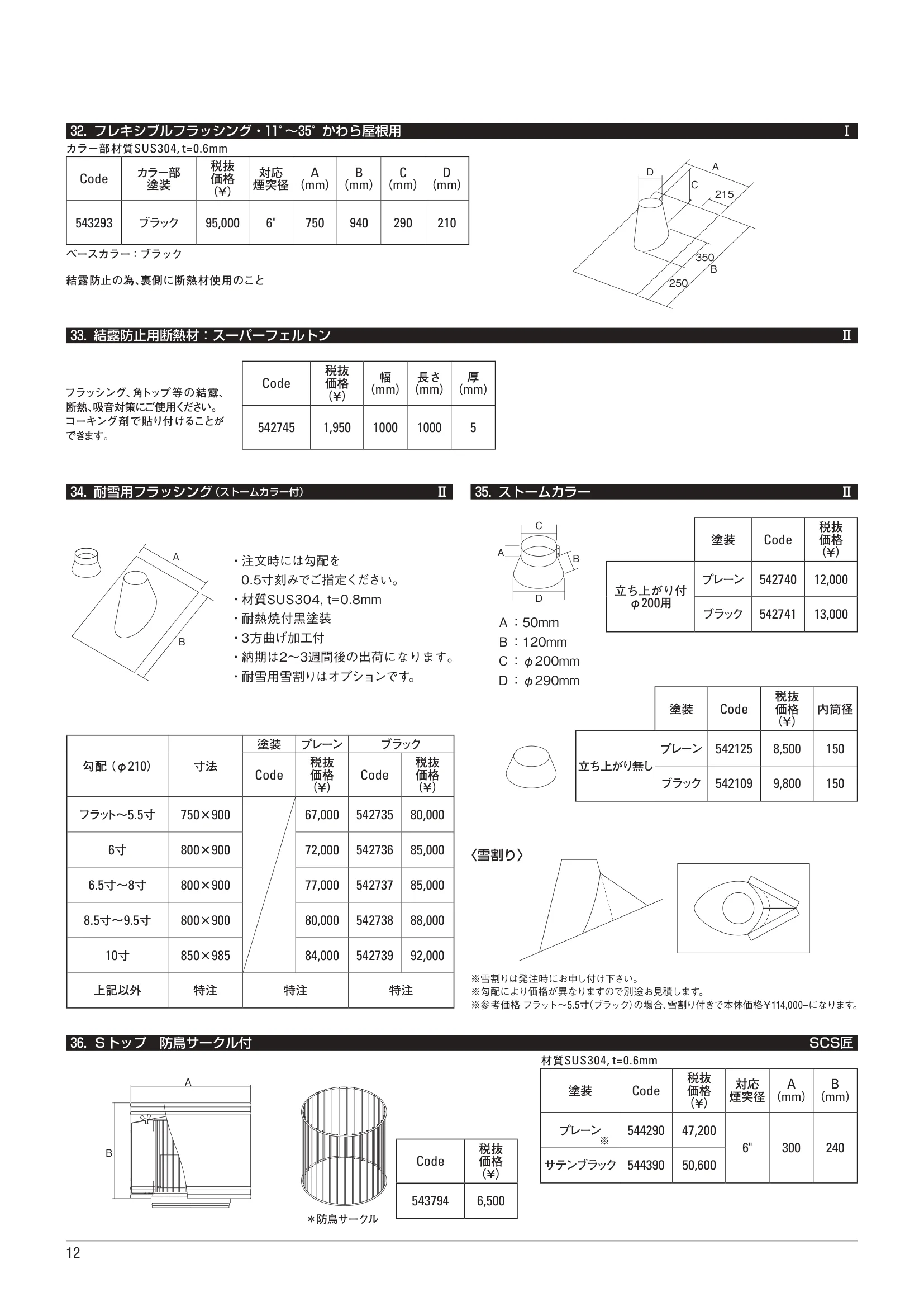

納期は2〜3週間後の出荷になります。 ・耐雪用雪割りはオプションです。 Ａ：50mm Ｂ：120mm Ｃ：φ200mm Ｄ：φ290mm ABACDB ※雪割りは発注時にお申し付け下さい。 ※勾配により価格が異なりますので別途お見積します。 ※参考価格 フラット〜5.5寸（ブラック）の場合、雪割り付きで本体価格￥114,000–になります。 フラッシング、角トップ等の結露、 断熱、吸音対策にご使用ください。 コーキング剤で貼り付けることが できます。 Code 税抜 価格 （￥） 幅 （mm） 長さ （mm） 厚 （mm） 542745 1,950 1000 1000 5 32. フレキシブルフラッシング・11°〜35° かわら屋根用 Ⅰ 33. 結露防止用断熱材：スーパーフェルトン Ⅱ Code カラー部 塗装 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） 543293 ブラック 95,000 6" 750 940 290 210 ベースカラー：ブラック 結露防止の為、裏側に断熱材使用のこと カラー部材質SUS304, t=0.6mm ADC 215 B 250 350 36. Ｓトップ　防鳥サークル付 SCS匠 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） プレーン ※ 544290 47,200 6" 300 240 サテンブラック544390 50,600 ＡＢ 材質SUS304, t=0.6mm ＊ 防鳥サークル Code 税抜 価格 （￥） 543794 6,500 13 37. 雨仕舞角トップ Ⅲ Aサイズ（外寸） （角 mm ） B寸法φ210 3 ルーバー3ピース 4 ルーバー3ピース 取付架台（オプション） 塗装 Code 税抜価格 （￥） 塗装 Code 税抜価格 （￥） 塗装 Code 税抜価格 （￥） 700角 プレーン 105,000 プレーン 121,000 プレーン 541931 26,700 ブラック 541911 130,000 ブラック 541921 146,000 750角 プレーン 115,000 プレーン 132,000 541932 29,800 ブラック 541912 140,000 ブラック 541922 157,000 800角 プレーン 115,000 プレーン 143,000 541933 33,300 ブラック 541913 140,000 ブラック 541923 168,000 850角 プレーン 135,000 プレーン 155,000 541934 36,700 ブラック 541914 160,000 ブラック 541924 180,000 900角 プレーン 148,000 プレーン 168,000 541935 40,600 ブラック 541915 174,000 ブラック 541925 194,000 950角 プレーン 160,000 プレーン 180,000 541936 44,700 ブラック 541916 186,000 ブラック 541926 206,000 1000角 プレーン 172,000 プレーン 196,000 541937 48,700 ブラック 541917 200,000 ブラック 541927 224,000 1100角 プレーン 207,000 プレーン 233,000 541938 62,000 ブラック 541918 235,000 ブラック 541928 261,000 1200角以上 特注 特注 特注 ・納期は２〜３週間後の出荷になります。 ・左図Ａ角mm、φＢ寸法をご指定ください。Ｂ寸法の基本はφ210です。 ・取付けベース、愛鳥ネット付です。 ・材質SUS304, t=1.2mm（トップ、ルーバー部） t=1.2mm（ベース、取付架台） ・ベースは水勾配付きです。 ・800角３ルーバーは常時在庫品です。（寸法変更、黒塗装は通常納期です。） ・
中間サイズは表中にあるサイズの大きい方の価格が適用されます。
例）830の場合→850の価格 ・トップのネジ穴は、雨水が入らないようコーキングしてください。 ・取付架台は使用してください。 材質SUS304,
t=1.2mm （チムニートップ立上がり部のみ t=1.0mm） 60 B 80 370（3ルーフ）/440（4ルーフ） A ベース ルーバー トップ 取付架台※ 290/360 230/300 40 38. チムニートップ Ⅲ サイズ チムニートップ （取付架台付） チムニートップ円錐カラー付 （取付架台付） 塗装 Code 税抜価格 （￥） 塗装 Code 税抜価格 （￥） 700角 プレーン 68,400 プレーン 87,400 ブラック 542901 80,100 ブラック 542911 101,300 750角 プレーン 75,600 プレーン 94,600 ブラック 542902 87,300 ブラック 542912 108,500 800角 プレーン 83,500 プレーン 102,500 ブラック 542903 95,100 ブラック 542913 116,400 850角 プレーン 92,000 プレーン 110,900 ブラック 542904 103,600 ブラック 542914 124,900 900角 プレーン 102,200 プレーン 121,100 ブラック 542905 113,800 ブラック 542915 135,100 950角 プレーン 111,400 プレーン 130,300 ブラック 542906 123,000 ブラック 542916 144,300 1000角 プレーン 122,000 プレーン 140,900 ブラック 542907 140,600 ブラック 542917 161,800 ・納期は２〜３週間後の出荷になります。 80 φ210 60 40 350 80 300 φ380 φ210 〈チムニートップカラー付〉 〈取付架台〉 〈チムニートップ〉 14 39. ルーフスライドサポート（スライド式） Ⅰ 43. 耐震ステー Ⅲ 40. アウト・ルーフサポート（固定式） Ⅰ 41. アウト・ルーフサポート（スライド式） Ⅰ 42. 煙道囲内振れ止め金具 Ⅰ 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） プレーン 543731 25,500 6" 450 365 〜620 ＡＢＣＢＣＡＢＣＡＡBCDEFG 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） プレーン 543732 13,800 6" 160 190 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） プレーン 543733 34,500 6" 200 540 〜620 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） D （mm） E （mm） F （mm） G （mm） プレーン 543787 22,000 6" 390 〜640 50 φ200 25 25 70 25 材質SUS304 材質SUS304　NO1　厚み3mm 材質ボンデ鋼 材質SUS304 材質SUS304 ＊ スライド部は50mm重なるようにして左右それぞれ最大130mmまでで使用してください。 ベースパイプ長380mm＋延長パイプ長130mm＋130mm＝最大使用長640mm 塗装 離隔 距離 （mm） Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） サテン ブラック 150〜 225 543776 40,900 6" 150 160 200 300〜 375 543777 47,500 300 500〜 575 543778 54,000 500 NEW！ 15 44. 鼻隠しステー・0°〜45°（0寸〜10寸） Ⅰ 45. ウォールステーショート（スライド式：離隔距離100〜150mm） Ⅰ 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） サテン ブラック 543707 17,000 6" 200 ＊ 短く使用する場合はＡのステーを先端より切断して ください。 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） サテン ブラック 543784 20,500 6" 100 46. ウォールステーミドル・ロング（スライド式） Ⅰ 47. ウォールバンドUワイド150（離隔距離150mm） Ⅰ 塗装 離隔 距離 （mm） Code 税抜 価格 （￥） 対応 煙突径 A （mm） サテン ブラック 200〜 250 543785 22,500 6" 200 500〜 550 543786 24,500 6" 500 塗装 Code 税抜 価格 （￥） 対応 煙突径 離隔 距離 A （mm） B （mm） C （mm） サテン ブラック543749 17,800 6" 150 180 120 塗装 Code 税抜 価格 （￥） 対応 煙突径 ブラック 544359 12,000 6" A （mm） B （mm） C （mm） D （mm） φ200 35 50 40 AAA ＊ 短く使用する場合はＡのステーを先端より切断して ください。 ＊ 短く使用する場合はＡのステーを先端より切断して ください。 材質SUS430 材質SUS304 材質SUS304 材質SUS304 材質SUS304 t=1.2 材質SUS304 ABC 48. ウォールバンドUワイドスライド ⅠABC 塗装 離隔 距離 （mm） Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） サテン ブラック 125〜 200 543780 29,800 6" 125 186 127 200〜 275 543781 32,000 200 127 275〜 350 543782 34,300 275 127 350〜 450 543783 39,800 350 158 49. 二つ割れバンドワイド ⅠBDAC 51. メガネ石 Ⅰ Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） C （mm） 542592 14,500 6" 210 410 120 542574 16,000 150 材質ケイ酸カルシウム 50. ウォールステーバンド 2重断熱煙突用 Ⅰ 受け足 塗装 Code 税抜 価格 （￥） B （mm） サテン ブラック 543718A 2,200 250 543719A 4,000 350 543720A 4,900 450 543721A 5,400 550 543726A 6,100 650 543722A 7,800 750 543724A 9,200 900 543723A 11,000 1050 リング 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） サテン ブラック543716 3,500 6" 200 注：1セット（2本）の価格です。 AB 材質SUS304 ※一部 マット ブラック 在庫あり 16 52. 化粧板 DX Ⅰ 塗装 Code 税抜 価格 （￥） 対応 煙突径 穴径 （mm） A （mm） B （mm） プレーン 542250 13,000 6" 205 500 500 サテン ブラック 542255 15,000 プレーン 542263 15,000 600 600 サテン ブラック 542264 17,000 53. 化粧板 DX 穴なし Ⅰ 55. シーリングカラー半割 Ⅰ 54. シーリングカラー　フラット ⅠBABAB φ205 A 600 B （真円） A 品名 塗装 Code 税抜 価格 （￥） 対応 煙突径 A （mm） B （mm） 0〜3寸用 サテン ブラック 542272J 13,200 6" 620 214 3〜6寸用 542273J 13,500 700 239 6〜8寸用 542274J 13,800 770 263 8〜10寸用 542275J 15,000 850 290 塗装 Code 税抜 価格 （￥） A （mm） B （mm） サテン ブラック 543272K 12,000 500 205 材質：ボンデ鋼 t=0.6mm 材質：SUS304　t=0.8mm 材質：ボンデ鋼 t=0.8mm 1（6°） 2（11°） 3（17°） 4（22°） 5（27°） 6（31°） 7（35°） 8（39°） 9（42°） 10（45°） 寸（傾斜角度） 0（0°） 10寸 5寸勾配= 10 5（27°） 表示方法 塗装 加工 Code 税抜 価格 （￥） A （mm） B （mm） プレーン 542251 11,000 500 500 プレーン （穴開け） 542256 13,500 サテン ブラック （穴開け） 542257 15,500 プレーン 542265 13,500 600 600 プレーン （穴開け） 542266 16,000 サテン ブラック （穴開け） 542267 18,000 ＊各勾配用型紙は用意してあります。 ＊ 穴開け加工（1寸きざみ）、黒塗装の納期は約2週間後 になります。 材質：ボンデ鋼 t=0.8mm ＊板はフラットです。 17 B 30° CAD Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 機種 542831 12,500 152 150 50 155 φ155用 542832 138 38 102 2B/14/28/31/61シリーズ カップリングNo.1419 542833 129 29 155 16シリーズ用 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） 542810 18,200 152 500 80 6．ジョイントパイプ部材（室内用煙突） 納期は７日〜10日になります。 ＊点検口から掃除ブラシが入ります。 ＊φ153の煙突にもジョイントします。 ①：筒径φ152 ・滑らかな“継ぎ目”を実現したストレート仕様室内煙突 ・筒径φ152、t=0.5mm、材質SUS304、シームレス溶接 ・耐熱焼付黒塗装 1. 直筒 Ⅱ 品名 Code 税抜 価格 （￥） 筒径φ （mm） 有効長 A （mm） B（mm） 1000L 542801 12,700 152 920 80 500L 542803 10,500 420 80 330L 542804 7,700 250 80 9. MORSO用ストーブジョイント Ⅱ 4. 30°曲り Ⅱ Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） D （mm） 542812 16,600 152 136 136 80 115 5. 45°曲り Ⅱ 6. 90°曲り Ⅱ Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） D （mm） 542813 16,600 152 142 136 80 111 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 542815 20,400 152 210 204 80 7. 90°点検口付 Ⅱ 8. 90°Ｔ型筒 Ⅱ Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 542816 23,700 152 239 236 80 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 542817 18,700 152 352 201 177 BAACBB 45° CADBACCBACBA 2. ダンパー付直筒 Ⅱ 3. スライド直筒 Ⅱ Code 税抜 価格 （￥） 筒径φ （mm）A（mm）B（mm）C（mm） 542805 19,300 152 300 80 120 ABABC 〈542831〉 〈542832〉 〈542833〉 ABCABC 18 Code 税抜 価格 （￥） 筒径 φ （mm） A （mm） B （mm） C （mm） 機種 542851 23,800 152 1000 50 200 φ155用 542852 1038 38 238 2B/14/28/31/61シリーズ カップリングNo.1419 542853 1000 29 200 16シリーズ用 13. MORSO用ストーブジョイント ロング ダンパー付 Ⅱ 14. SCAN用ストーブジョイント ロングダンパー付 Ⅱ 15. arada用ストーブジョイント ロング ダンパー付 ⅡACBACBACB 16. ウォールステーバンド シングル用 Ⅰ 受け足 Code 税抜 価格 （￥） B （mm） 543718A 2,200 250 543719A 4,000 350 543720A 4,900 450 543721A 5,400 550 543726A 6,100 650 543722A 7,800 750 543724A 9,200 900 543723A 11,000 1050 リング Code 税抜 価格 （￥） 筒径 φ （mm） A （mm） 543713 2,900 150 150〜 152 注：1セット（2本）の価格です。 AB 17. 一口ロングステー（スライド式：離隔距離450〜500mm） Ⅰ Code 税抜 価格 （￥） 筒径φ （mm） A （mm） 543710 13,000 150〜 152 450〜 500 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） 543741 19,800 150〜 152 450〜 500 ＊ 短く使用する場合はＡのステーを先端 より切断してください。 A 材質SUS304 材質SUS430 材質SUS304 230 150 40 ※シールド：φ230半円 ※バンド幅：25mm 18. ジョイントパイプヒートシールド ⅠABB Code 税抜 価格 （￥） A （mm） B （mm） 542746 19,800 900 100 542747 15,500 400 60 材質 シールド部 SUS430, t=0.5 バンド SUS304 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 機種 542860 23,800 152 1045 45 245 Ecoburn 7/9/11 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 機種 542856 23,800 152 1038 38 238 S40/58用 ＊φ153の煙突にもジョイントします。 10. SCAN用ストーブジョイント Ⅱ 11. LEDA用ストーブジョイント Ⅱ 12. シングル用ユニバーサルストーブジョイント Ⅱ Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 機種 542841 12,500 152 138 38 133 S40、58用 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 機種 542881 12,500 152 141 41 109 ALLEGRA350用 542883 12,500 41 134 ALLEGRA500用 542882 14,500 55 134 ARUBA450用 TL付内筒φ115 Code 税抜 価格 （￥） 筒径φ （mm） A （mm） B （mm） C （mm） 542837 12,500 152 135 50 148 〈542841〉 ABCABCABC 19 19. シングル変換アダプター ⅢA φ152オス φ150メス BA φ150オス φ152メス B Code 税抜 価格 （￥） 筒径 φ （mm） A （mm） B （mm） 542680 4,000 152 82 68 542681 150 82 68 〈542680〉 〈542681〉 20. ウォールヒートシールド ネイル ⅡCDBA 塗装 Code 税抜 価格 （￥） A （mm） B （mm） C （mm） D （mm） サテン ブラック 542038S 21,800 625 725 460 203 542038L 23,800 995 1095 460 203 ※特注サイズも承ります。 シールド部材質：ボンデ鋼, t=1.6mm 脚部材質：ボンデ鋼, t=3.2mm シールド部材質：ボンデ鋼, t=1.6mm 脚部材質：ボンデ鋼, t=3.2mm 21. ウォールヒートシールド  Ⅱ 22. ウォールヒートシールド スクエア（コーナー用） ⅡABDCABC 品名 塗装 Code 税抜 価格 （￥） A （mm） B （mm） C （mm） D （mm） スクエア サテン ブラック 542095 33,800 914 914 1014 203 1200 542037 41,800 1219 1319 塗装 Code 税抜 価格 （￥） A （mm） B （mm） C （mm） サテン ブラック 542096 64,800 914 1014 203 材質ボンデ鋼, t=1.2mm 20 7．ストーブ用フロアプレート 8．外気導入関連品 1. スチールフロアプレート（ボンデ鋼 1.6mm厚） Ⅲ 1. MORSO用 品名 Code 税抜 価格 （￥） サイズ A （mm） ３型 540084K 36,300 1200×1200 600 ４型 540100K 33,000 1000×1200 541092K 35,200 1200×1200 ５型 541090K 35,200 1100×1100 720 541091K 38,500 1200×1200 780 ６型 541258K 38,500 1200×1200 618 ８型 541259K 35,200 1150×1000 A ３型 ４型 ５型 AA ６型 ８型 2. モルソー ガラスフロアプレート（6mm厚） Ⅲ 品名 Code 税抜 価格 （￥） サイズ A×B（mm） ハーフサークル型 523519 60,000 1200×1000 スクウェア型 523520 40,000 1000×1000 ティアドロップ型 523518 50,000 1300×1100 機種 Code 税抜 価格 （￥） 備考 3610/3640CB 542687 15,300 φ100 ダンパー付 7110/7140CB 542687 15,300 φ100 ダンパー付 2140CB 542689 37,800 φ100 ダンパー付 2840CB ＜受注発注＞ 523896 32,500 90度曲後方出し 523897 21,000 ストレート下方出し 3142CB ＜受注発注＞ 542687 15,300 φ100 ダンパー付 5660CB 523444 20,000 φ125 機種 Code 税抜 価格 （￥） 備考 ALLEGRA350/500用 543314 8,800 φ80からφ100への 異径変換 ARUBA450用 521824 14,800 φ100 ハーフサークル スクウェア ティアドロップ AABB 2. LEDA用 21 エルボ芯ずれ表 使用直筒 L （mm） 30度 45度 A （mm） B （mm） A （mm） B （mm） エルボのみ 0 70 261 113 273 150L 150 145 391 219 379 300L 300 220 521 325 485 150L+300L 450 295 651 431 591 500L 470 305 668 445 605 150L+500L 620 380 798 551 711 300L+500L 770 455 928 657 817 150L+300L+500L 920 530 1058 764 924 1000L 970 555 1101 799 959 150L+1000L 1120 630 1231 905 1065 1200L 1170 655 1274 940 1100 300L+1000L 1270 705 1361 1011 1171 150L+1200L 1320 730 1404 1046 1206 150L+300L+1000L 1420 780 1491 1117 1277 500L+1000L 1440 790 1508 1131 1291 300L+1200L 1470 805 1534 1153 1313 150L+500L+1000L 1590 865 1638 1237 1397 150L+300L+1200L 1620 880 1664 1259 1419 500L+1200L 1640 890 1681 1273 1433 300L+500L+1000L 1740 940 1768 1343 1503 150L+500L+1200L 1790 965 1811 1379 1539 150L+300L+500L+1000L 1890 1015 1898 1449 1609 300L+500L+1200L 1940 1040 1941 1485 1645 1000L+1000L 1940 1040 1941 1485 1645 150L+300L+500L+1200L 2090 1115 2071 1591 1751 1000L+1200L 2140 1140 2114 1626 1786 1200L+1200L 2340 1240 2288 1768 1928 SCS匠 22 2024.5 ●代理店 ●国産断熱二重煙突「SCS匠」発売元 ●薪ストーブ「モルソー」 「レダ」発売元 東京本社 〒135-0016 東京都江東区東陽2-4-2 新宮ビル5F 関東支社 〒270-2231 千葉県松戸市稔台6-7-5 ℡047(361)3800㈹ （機械本部） 北海道営業所 〒047-0032 北海道小樽市稲穂2-1-1 ℡0134(24)1313㈹ 東北営業所 〒963-0547 福島県郡山市喜久田町卸1-37-1 ℡024(959)6212㈹ 東京営業所 〒270-2231 千葉県松戸市稔台6-7-5 ℡047(361)6831㈹ 西日本支店 〒520-2134 滋賀県大津市瀬田5-22-26 ℡077(500)3380㈹ 福岡営業所 〒812-0897 福岡県福岡市東区松島6-4-17 ℡092(611)1988㈹ エルボ芯ずれ表 使用煙突 L （mm） 30°エルボ 45°エルボ A （mm） B （mm） A （mm） B （mm） エルボのみ 0 96 358 140 338 330L 250 221 575 317 515 500L 420 306 722 437 635 330L+500L 670 431 939 614 812 1000L 920 556 1155 791 988 330L+1000L 1170 681 1372 967 1165 500L+1000L 1340 766 1519 1088 1286 330L+500L+1000L 1590 891 1735 1264 1462 1000L+1000L 1840 1016 1952 1441 1639 ジョイントパイプ部材（室内用シングル煙突）
