Date：2019.3

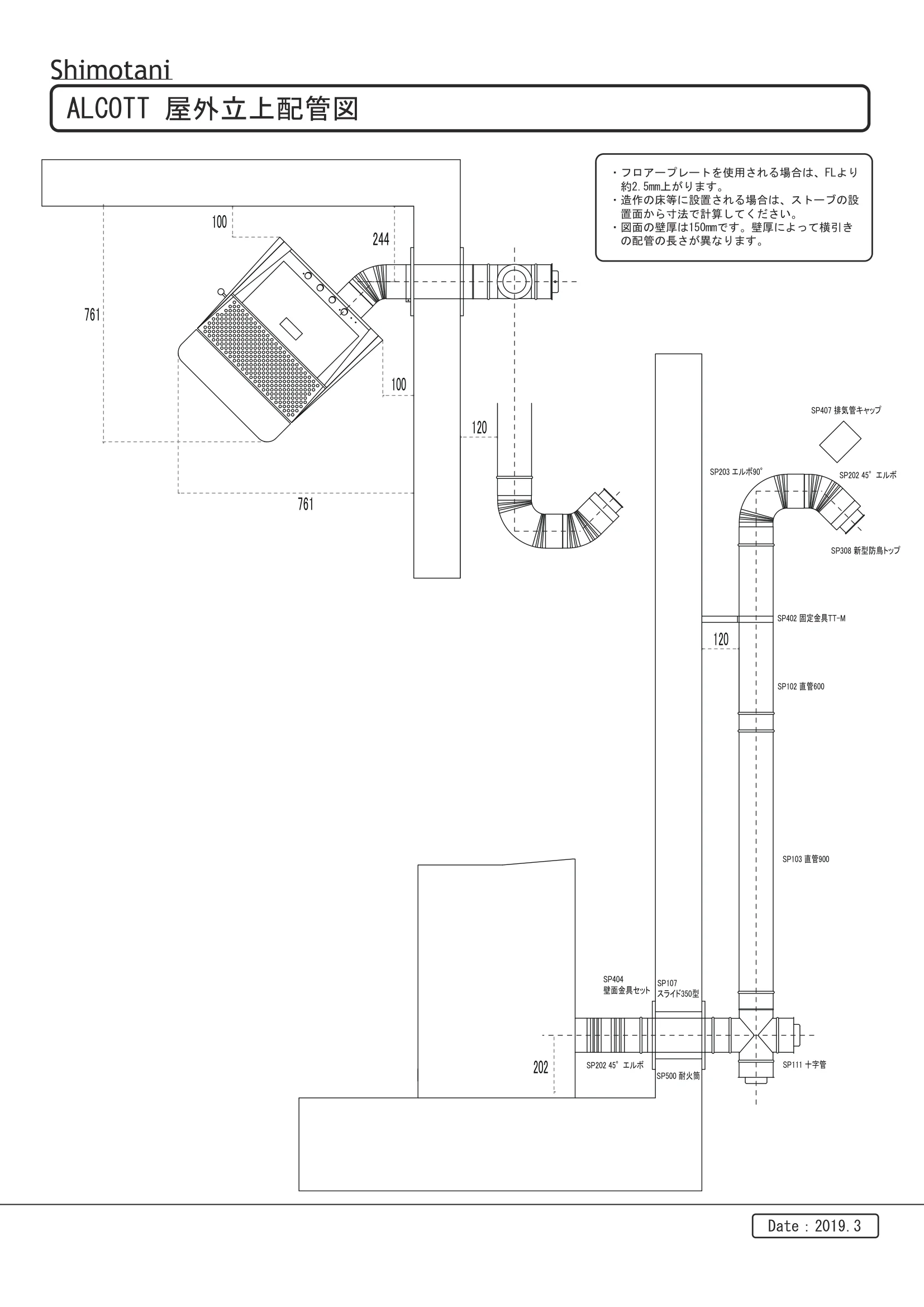

ALCOTT 屋外立上配管図
・フロアープレートを使用される場合は、FLより
約2.5mm上がります。
・造作の床等に設置される場合は、ストーブの設
置面から寸法で計算してください。
・図面の壁厚は150mmです。壁厚によって横引き
の配管の長さが異なります。
100
100
244
761
761
120
SP103 直管900
SP500 耐火筒
SP308 新型防鳥トップ
SP111 十字管
SP407 排気管キャップ
SP404
壁面金具セット
SP402 固定金具TT-M
SP203 エルボ90°
SP102 直管600
SP107
スライド350型
SP202 45°エルボ
SP202 45°エルボ
120
202
