シモタニ ALOCTT HAIKANZU
技術資料

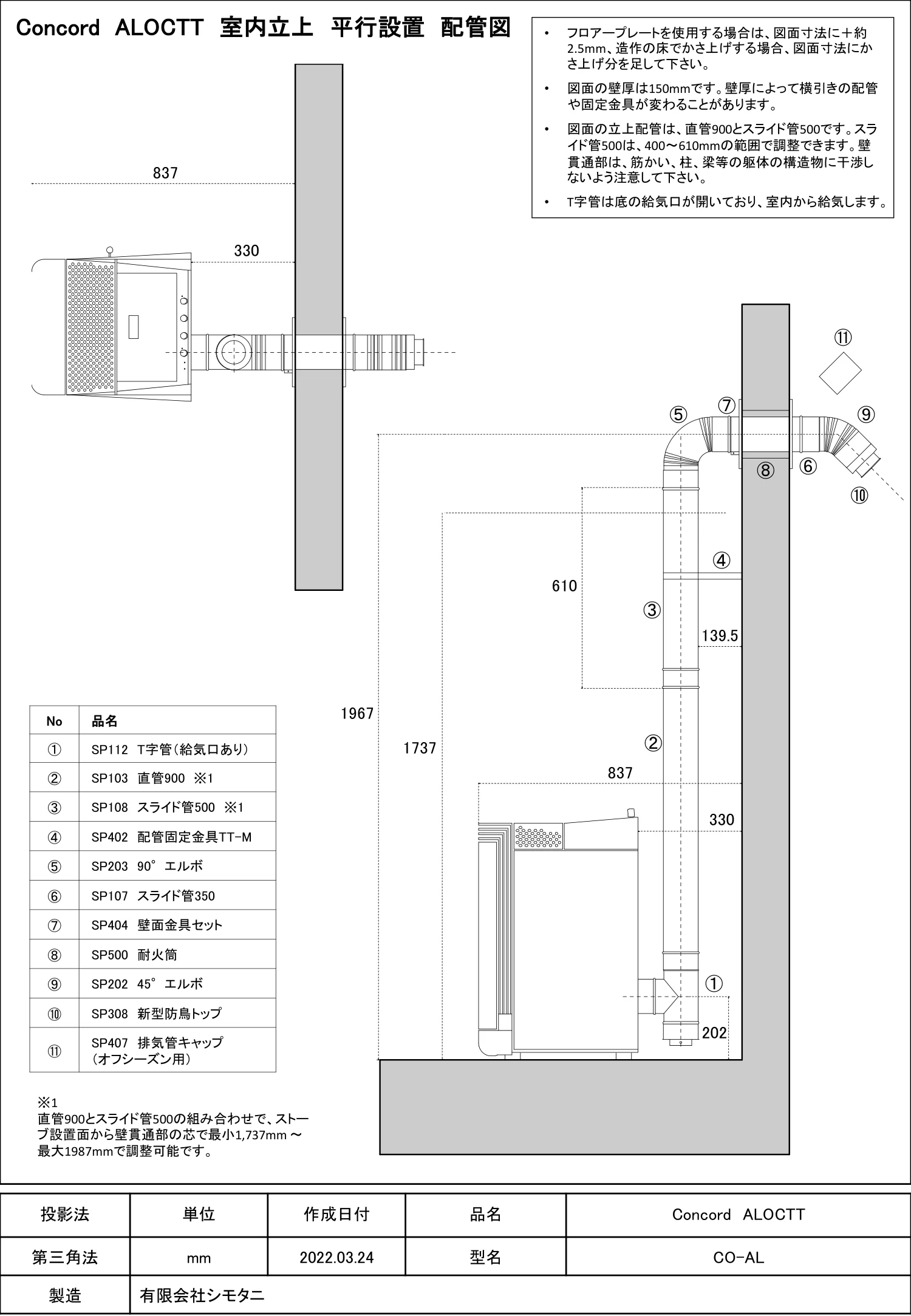

室内立上配管図 Concord ALOCTT 2022.03.24 製造 有限会社シモタニ 〒509-2516 岐阜県下呂市萩原町上村853-1 電話0576-52-3775（代表） Concord ALOCTT 室内立上平行設置配管図 投影法 単位 作成日付 品名 Concord ALOCTT 第三角法 mm 2022.03.24 型名 CO-AL 製造 有限会社シモタニ • フロアープレートを使用する場合は、図面寸法に＋約 2.5mm、造作の床でかさ上げする場合、図面寸法にか さ上げ分を足して下さい。 • 図面の壁厚は150mmです。壁厚によって横引きの配管 や固定金具が変わることがあります。 • 図面の立上配管は、直管900とスライド管500です。スラ イド管500は、400～610mmの範囲で調整できます。壁 貫通部は、筋かい、柱、梁等の躯体の構造物に干渉し ないよう注意して下さい。 • T字管は底の給気口が開いており、室内から給気します。 No 品名 ① SP112 T字管（給気口あり） ② SP103 直管900 ※1 ③ SP108 スライド管500 ※1 ④ SP402 配管固定金具TT-M ⑤ SP203 90°エルボ ⑥ SP107 スライド管350 ⑦ SP404 壁面金具セット ⑧ SP500 耐火筒 ⑨ SP202 45°エルボ ⑩ SP308 新型防鳥トップ ⑪ SP407 排気管キャップ （オフシーズン用） ※1 直管900とスライド管500の組み合わせで、ストー ブ設置面から壁貫通部の芯で最小1,737mm ～ 最大1987mmで調整可能です。 330 837 837 ① ③ ④ ⑤ ⑧ ⑥ ⑦ ② ⑨ ⑩ 139.5 1737 1967 330 202 610 ⑪
