バーモントキャスティングス ACCLAIM（2009年版）
図面

1ページの技術資料

この資料について

メーカー: バーモントキャスティングス
機種: ACCLAIM（2009年版）
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

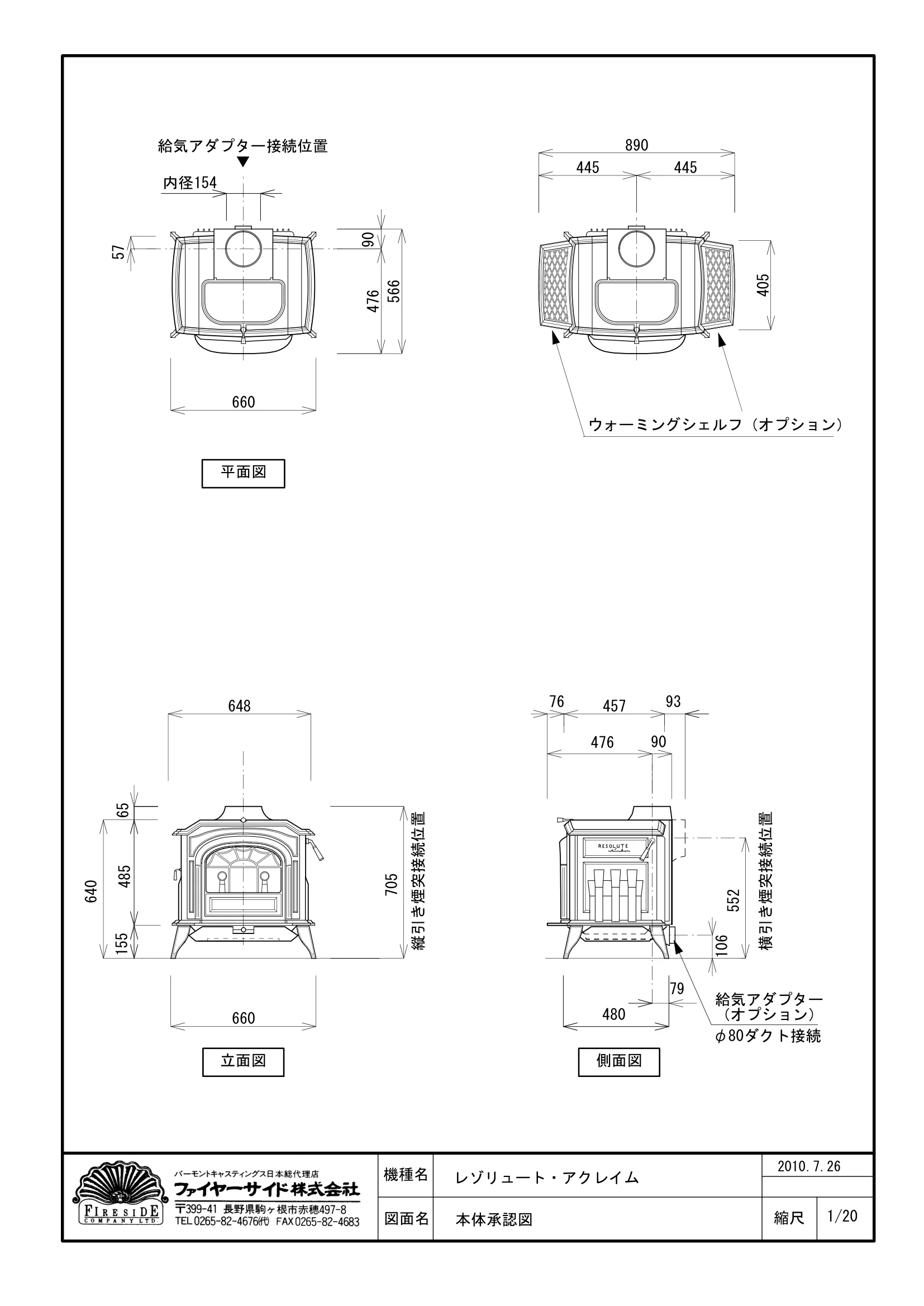

機種名図面名縮尺 1/20 レゾリュート・アクレイム本体承認図 2010.7.26 ウォーミングシェルフ（オプション）平面図立面図縦引き煙突接続位置給気アダプター接続位置 ▼ 側面図横引き煙突接続位置給気アダプター（オプション） φ80ダクト接続 660 57 内径154 90 476 566 445 445 890 405 640 155 705 660 648 480 79 106 552 90 76 457 93 485 476 65
