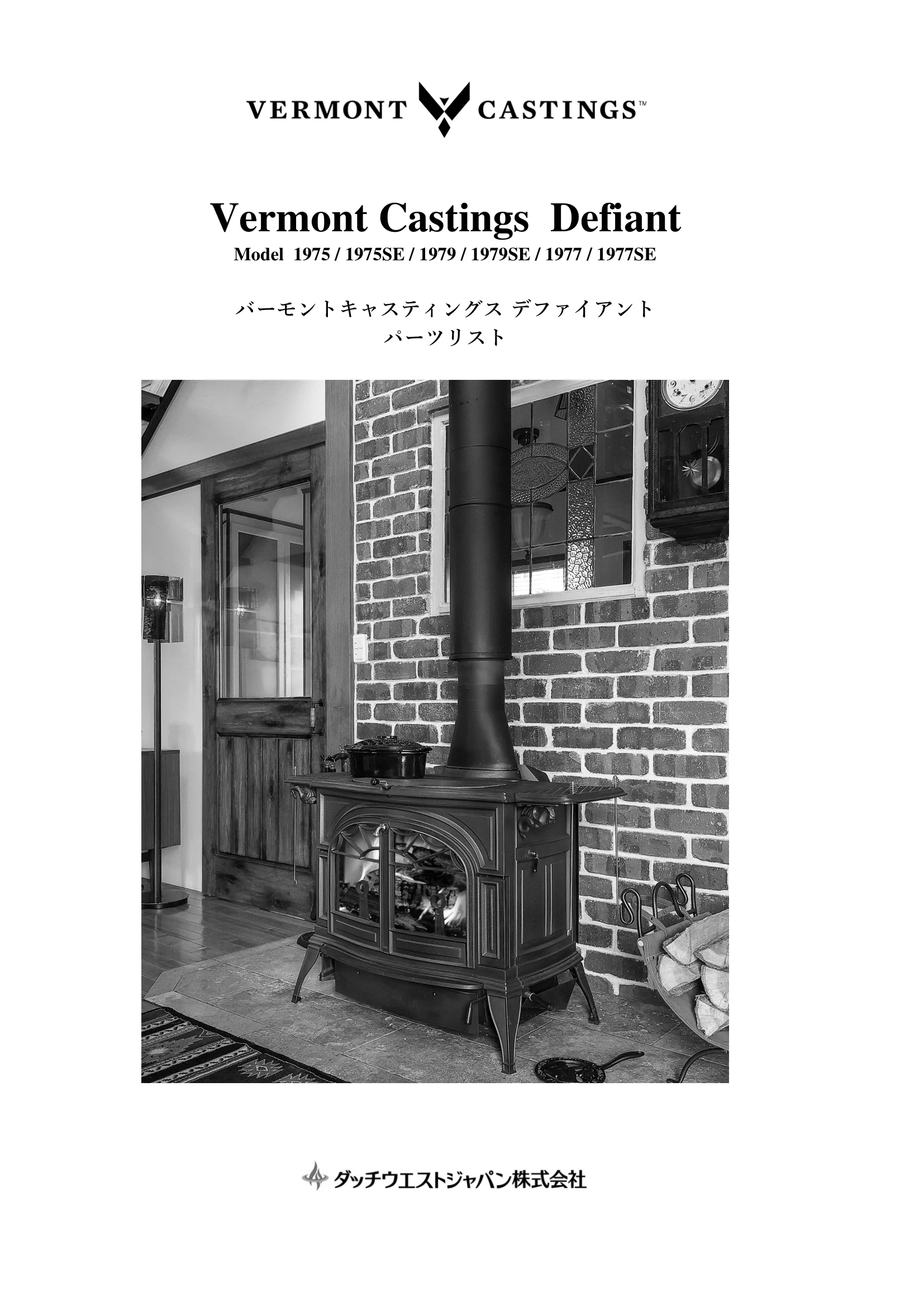

バーモントキャスティングス DEFIANT（2023年版）
パーツリスト

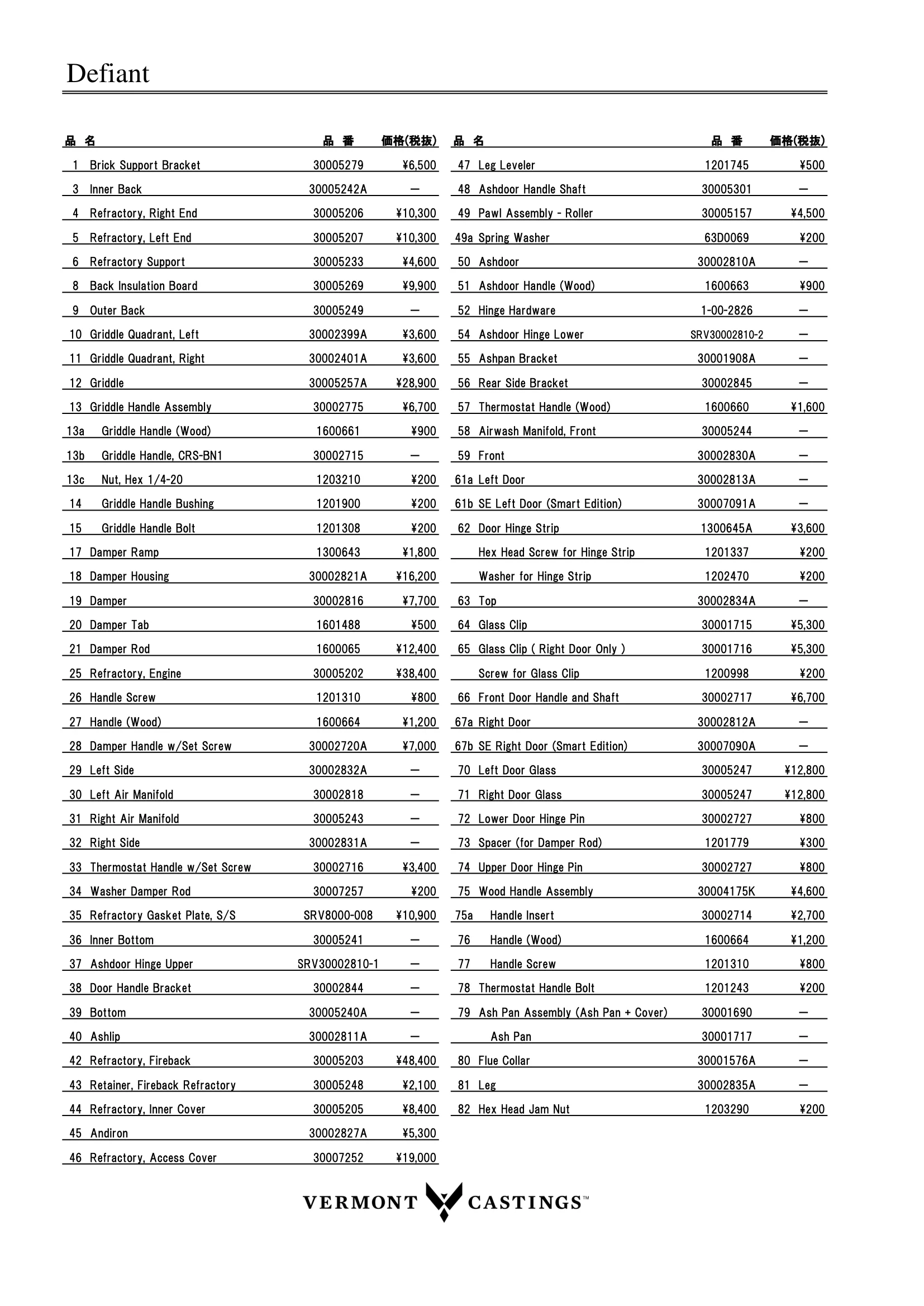

Vermont Castings Defiant Model 1975 / 1975SE / 1979 / 1979SE / 1977 / 1977SE バーモントキャスティングス デファイアント パーツリスト Defiant Defiant 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) 1 Brick Support Bracket 30005279 \6,500 47 Leg Leveler 1201745 \500 3 Inner Back 30005242A － 48 Ashdoor Handle Shaft 30005301 － 4 Refractory, Right End 30005206 \10,300 49 Pawl Assembly - Roller 30005157 \4,500 5 Refractory, Left End 30005207 \10,300 49a Spring Washer 63D0069 \200 6 Refractory Support 30005233 \4,600 50 Ashdoor 30002810A － 8 Back Insulation Board 30005269 \9,900 51 Ashdoor Handle (Wood) 1600663 \900 9 Outer Back 30005249 － 52 Hinge Hardware 1-00-2826 － 10 Griddle Quadrant, Left 30002399A \3,600 54 Ashdoor Hinge Lower SRV30002810-2 － 11 Griddle Quadrant, Right 30002401A \3,600 55 Ashpan Bracket 30001908A － 12 Griddle 30005257A \28,900 56 Rear Side Bracket 30002845 － 13 Griddle Handle Assembly 30002775 \6,700 57 Thermostat Handle (Wood) 1600660 \1,600 13a Griddle Handle (Wood) 1600661 \900 58 Airwash Manifold, Front 30005244 － 13b Griddle Handle, CRS-BN1 30002715 － 59 Front 30002830A － 13c Nut, Hex 1/4-20 1203210 \200 61a Left Door 30002813A － 14 Griddle Handle Bushing 1201900 \200 61b SE Left Door (Smart Edition) 30007091A － 15 Griddle Handle Bolt 1201308 \200 62 Door Hinge Strip 1300645A \3,600 17 Damper Ramp 1300643 \1,800 Hex Head Screw for Hinge Strip 1201337 \200 18 Damper Housing 30002821A \16,200 Washer for Hinge Strip 1202470 \200 19 Damper 30002816 \7,700 63 Top 30002834A － 20 Damper Tab 1601488 \500 64 Glass Clip 30001715 \5,300 21 Damper Rod 1600065 \12,400 65 Glass Clip ( Right Door Only ) 30001716 \5,300 25 Refractory, Engine 30005202 \38,400 Screw for Glass Clip 1200998 \200 26 Handle Screw 1201310 \800 66 Front Door Handle and Shaft 30002717 \6,700 27 Handle (Wood) 1600664 \1,200 67a Right Door 30002812A － 28 Damper Handle w/Set Screw 30002720A \7,000 67b SE Right Door (Smart Edition) 30007090A － 29 Left Side 30002832A － 70 Left Door Glass 30005247 \12,800 30 Left Air Manifold 30002818 － 71 Right Door Glass 30005247 \12,800 31 Right Air Manifold 30005243 － 72 Lower Door Hinge Pin 30002727 \800 32 Right Side 30002831A － 73 Spacer (for Damper Rod) 1201779 \300 33 Thermostat Handle w/Set Screw 30002716 \3,400 74 Upper Door Hinge Pin 30002727 \800 34 Washer Damper Rod 30007257 \200 75 Wood Handle Assembly 30004175K \4,600 35 Refractory Gasket Plate, S/S SRV8000-008 \10,900 75a Handle Insert 30002714 \2,700 36 Inner Bottom 30005241 － 76 Handle (Wood) 1600664 \1,200 37 Ashdoor Hinge Upper SRV30002810-1 － 77 Handle Screw 1201310 \800 38 Door Handle Bracket 30002844 － 78 Thermostat Handle Bolt 1201243 \200 39 Bottom 30005240A － 79 Ash Pan Assembly (Ash Pan + Cover) 30001690 － 40 Ashlip 30002811A － Ash Pan 30001717 － 42 Refractory, Fireback 30005203 \48,400 80 Flue Collar 30001576A － 43 Retainer, Fireback Refractory 30005248 \2,100 81 Leg 30002835A － 44 Refractory, Inner Cover 30005205 \8,400 82 Hex Head Jam Nut 1203290 \200 45 Andiron 30002827A \5,300 46 Refractory, Access Cover 30007252 \19,000 Defiant 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) 83 Bottom Heat Shield 30005037 － ＜ マジョリカブラウン ＞ 83a Bottom Heat Shield, Right Wing 30005038 － 29 Left Side, Brown SRV30004834 － 83b Bottom Heat Shield, Left Wing 30005039 － 32 Right Side, Brown SRV30004835 － 84 Grate Bottom 30005234A \17,800 40 Ashlip, Brown SRV30004833 － 85 Thermostat Assembly 5005470 \7,000 59 Front, Brown SRV30004836 － 86 Thermostat Cable 5005471 \2,400 61a Left Door, Brown SRV30004842 － 87 Thermostat Friction Spring 1201846 \500 61b SE Left Door, Brown (Smart Edition) SRV30007095 － 88 Primary Air Valve Assembly 30005275 － 63 Top, Brown SRV30004837 － 89 Heat Shield, Flue Collar 30005265 － 67a Right Door, Brown SRV30004841 － 90 Catalyst, Ceramic 30006623 \20,100 67b SE Right Door, Brown (Smart Edition) SRV30007094 － 92 Primary Air Base 30007071 － 80 Flue Collar, Brown SRV30004815 － 93 Primary Air Cover 30007069 － 81 Leg, Brown 30004843A － 94 Temperature Probe 30007274 － 95 Braket, Temperature Probe 30007278 － ＜ ガスケット ＞ 96 Gasket, Slotted Refractory SRV8344-001 － 2 Griddle Gasket (ｸﾞﾘﾄﾞﾙ 132cm) GK197GR \1,800 7 Gasket, Refractory Support 30005237 \1,800 ＜ レッド ＞ 16 Damper Gasket (5/16" 108cm) GK197DP \1,400 29 Left Side, Red SRV30006697 － 18 Damper Housing Gasket (7/16" 188cm) GK197DH \3,400 32 Right Side, Red SRV30006698 － 23 Gasket, Back Refractory (33cm・片側) 1-00-30005270 \1,500 40 Ashlip, Red SRV30006696 － 41 Gasket, Fireback 30005209 \3,600 59 Front, Red SRV30006699 － 50 Ashdoor Gasket (3/8" 137cm) GK197AD \1,900 61a Left Door, Red SRV30006703 － 53 Gasket, Ceramic Fiber SRV30007513 \7,100 61b SE Left Door, Red (Smart Edition) SRV30007097 － 60 Flue Collar Gasket (3/8" 130cm) GK197FC \1,800 63 Top, Red SRV30006700 － 63 Top Gasket (3/8" 198cm) GK197TP \2,600 67a Right Door, Red SRV30006702 － 68 Door Gasket (7/16" 122(左)+92(右)cm) GK197FD \3,800 67b SE Right Door, Red (Smart Edition) SRV30007096 － 69 Glass Gasket (3/16" 107(左)+107(右)cm) GK197GF \2,300 80 Flue Collar, Red SRV30006701 － 81 Leg, Red 30006695A － ＜ ウォーミングシェルフ パーツ ＞ Dragon Bracket 1302220A \7,400 Dragon Bracket, Red 30006690A \16,500 Dragon Bracket, Brown SRV30004818 － Bracket, Left 30002478A \3,600 Bracket, Right 30002479A \3,600 Mitten Rack 1601705 \1,500 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ※このストーブのネジ類は、全てインチサイズです。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
