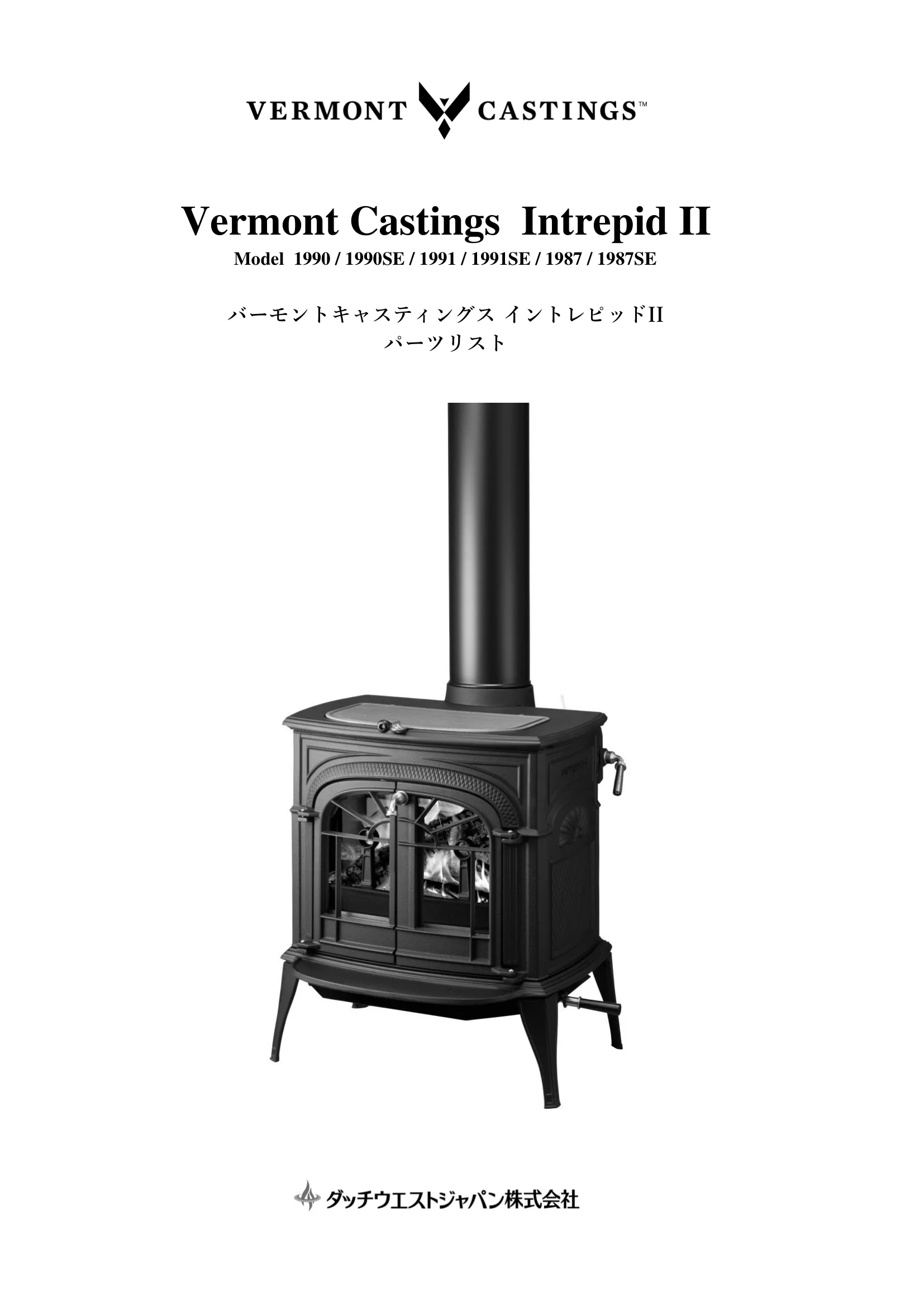

バーモントキャスティングス INTREPID2（2023年版）
パーツリスト

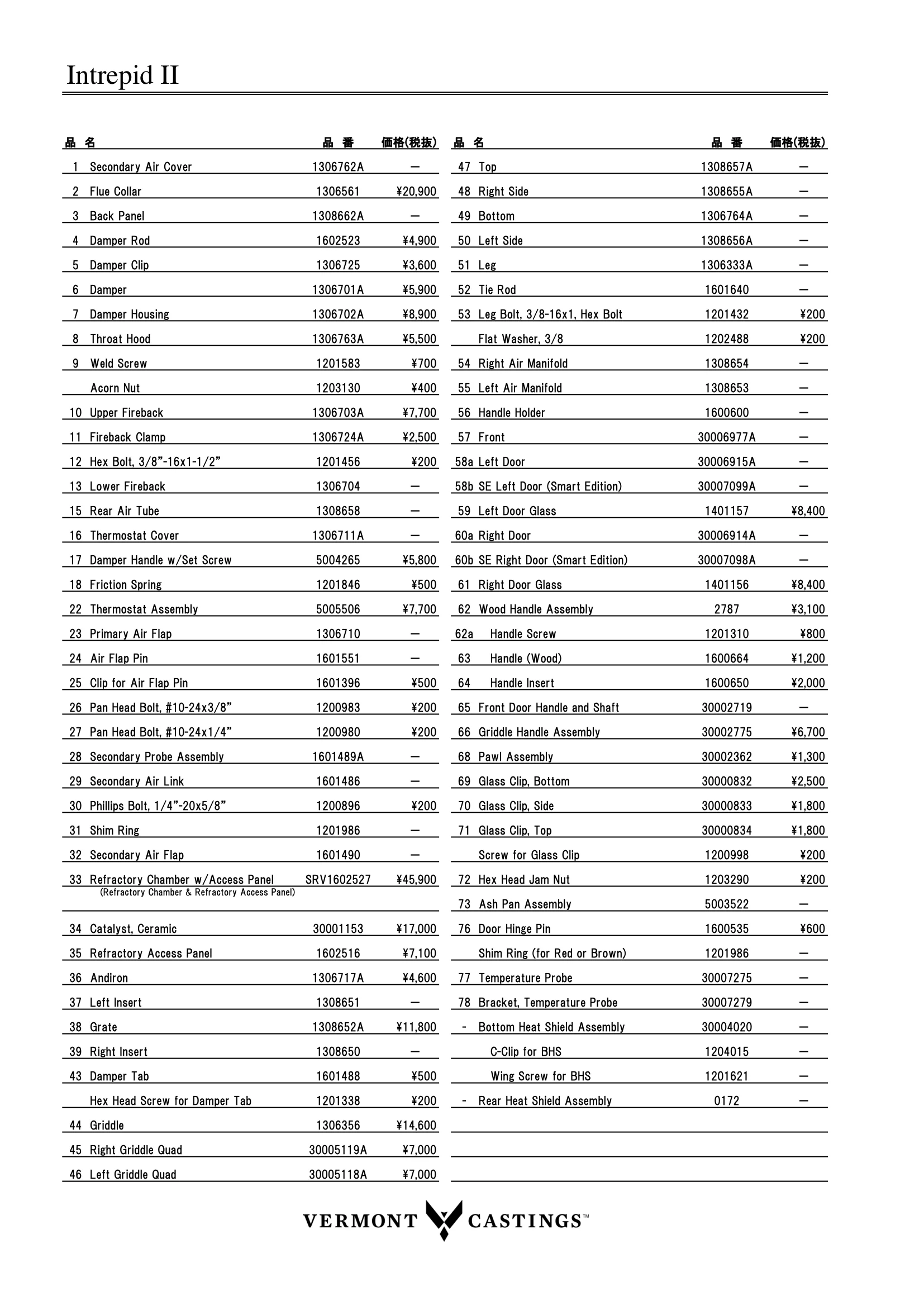

Vermont Castings Intrepid II Model 1990 / 1990SE / 1991 / 1991SE / 1987 / 1987SE バーモントキャスティングス イントレピッドII パーツリスト Intrepid II Intrepid II 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) 1 Secondary Air Cover 1306762A － 47 Top 1308657A － 2 Flue Collar 1306561 \20,900 48 Right Side 1308655A － 3 Back Panel 1308662A － 49 Bottom 1306764A － 4 Damper Rod 1602523 \4,900 50 Left Side 1308656A － 5 Damper Clip 1306725 \3,600 51 Leg 1306333A － 6 Damper 1306701A \5,900 52 Tie Rod 1601640 － 7 Damper Housing 1306702A \8,900 53 Leg Bolt, 3/8-16x1, Hex Bolt 1201432 \200 8 Throat Hood 1306763A \5,500 Flat Washer, 3/8 1202488 \200 9 Weld Screw 1201583 \700 54 Right Air Manifold 1308654 － Acorn Nut 1203130 \400 55 Left Air Manifold 1308653 － 10 Upper Fireback 1306703A \7,700 56 Handle Holder 1600600 － 11 Fireback Clamp 1306724A \2,500 57 Front 30006977A － 12 Hex Bolt, 3/8”-16x1-1/2” 1201456 \200 58a Left Door 30006915A － 13 Lower Fireback 1306704 － 58b SE Left Door (Smart Edition) 30007099A － 15 Rear Air Tube 1308658 － 59 Left Door Glass 1401157 \8,400 16 Thermostat Cover 1306711A － 60a Right Door 30006914A － 17 Damper Handle w/Set Screw 5004265 \5,800 60b SE Right Door (Smart Edition) 30007098A － 18 Friction Spring 1201846 \500 61 Right Door Glass 1401156 \8,400 22 Thermostat Assembly 5005506 \7,700 62 Wood Handle Assembly 2787 \3,100 23 Primary Air Flap 1306710 － 62a Handle Screw 1201310 \800 24 Air Flap Pin 1601551 － 63 Handle (Wood) 1600664 \1,200 25 Clip for Air Flap Pin 1601396 \500 64 Handle Insert 1600650 \2,000 26 Pan Head Bolt, #10-24x3/8” 1200983 \200 65 Front Door Handle and Shaft 30002719 － 27 Pan Head Bolt, #10-24x1/4” 1200980 \200 66 Griddle Handle Assembly 30002775 \6,700 28 Secondary Probe Assembly 1601489A － 68 Pawl Assembly 30002362 \1,300 29 Secondary Air Link 1601486 － 69 Glass Clip, Bottom 30000832 \2,500 30 Phillips Bolt, 1/4”-20x5/8” 1200896 \200 70 Glass Clip, Side 30000833 \1,800 31 Shim Ring 1201986 － 71 Glass Clip, Top 30000834 \1,800 32 Secondary Air Flap 1601490 － Screw for Glass Clip 1200998 \200 33 Refractory Chamber w/Access Panel SRV1602527 \45,900 72 Hex Head Jam Nut 1203290 \200 (Refractory Chamber & Refractory Access Panel) 73 Ash Pan Assembly 5003522 － 34 Catalyst, Ceramic 30001153 \17,000 76 Door Hinge Pin 1600535 \600 35 Refractory Access Panel 1602516 \7,100 Shim Ring (for Red or Brown) 1201986 － 36 Andiron 1306717A \4,600 77 Temperature Probe 30007275 － 37 Left Insert 1308651 － 78 Bracket, Temperature Probe 30007279 － 38 Grate 1308652A \11,800 - Bottom Heat Shield Assembly 30004020 － 39 Right Insert 1308650 － C-Clip for BHS 1204015 － 43 Damper Tab 1601488 \500 Wing Screw for BHS 1201621 － Hex Head Screw for Damper Tab 1201338 \200 - Rear Heat Shield Assembly 0172 － 44 Griddle 1306356 \14,600 45 Right Griddle Quad 30005119A \7,000 46 Left Griddle Quad 30005118A \7,000 Intrepid II 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) ＜ レッド ＞ ＜ マジョリカブラウン ＞ 2 Flue Collar, Red 30006713A － 2 Flue Collar, Brown 1306561-31A － 47 Top, Red SRV30006712 － 47 Top, Brown SRV30004824 － 48 Right Side, Red SRV30006709 － 48 Right Side, Brown SRV30004821 － 49 Bottom, Red SRV30006708 － 49 Bottom, Brown SRV30004820 － 50 Left Side, Red SRV30006710 － 50 Left Side, Brown SRV30004822 － 51 Leg, Red 30006716A － 51 Leg, Brown SRV30004830 － 57 Front, Red SRV30006986 － 57 Front, Brown SRV30006988 － 58a Left Door, Red SRV30006981 － 58a Left Door, Brown SRV30006985 － 58b SE Left Door, Red (Smart Edition) SRV30007105 － 58b SE Left Door, Brown (Smart Edition) SRV30007103 － 60a Right Door, Red SRV30006980 － 60a Right Door, Brown SRV30006984 － 60b SE Right Door, Red (Smart Edition) SRV30007104 － 60b SE Right Door, Brown (Smart Edition) SRV30007102 － ＜ ガスケット ＞ 2 Flue Collar Gasket (3/8" 80cm) GK199FC \1,200 6 Damper Gasket (5/16" 68cm) GK199DP \1,000 7 DamperHousing Gasket GK199DH \900 (5/16" 38(上)+11(左下)+11(右下)cm) 13 Lower Fireback Gasket (5/16" 34cm) GK199LF \600 67 Glass Gasket (3/16" 73(左)+73(右)cm) GK199GF \1,700 74 Griddle Gasket (ｸﾞﾘﾄﾞﾙ 110cm) GK199GR \1,500 75 Door Gasket (5/16" 110(左)+68(右)cm) GK199FD \2,200 ＜ ウォーミングシェルフ パーツ ＞ Shelf Bracket 1302272A \12,000 Shelf Bracket, Red SRV30006721 － Shelf Bracket, Brown SRV30004832 － Mitten Rack 1601705 \1,500 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※このストーブのネジ類は、全てインチサイズです。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
