バーモントキャスティングス INTREPID2（2009年版）
バーモントキャスティングス INTREPID2（2009年版）

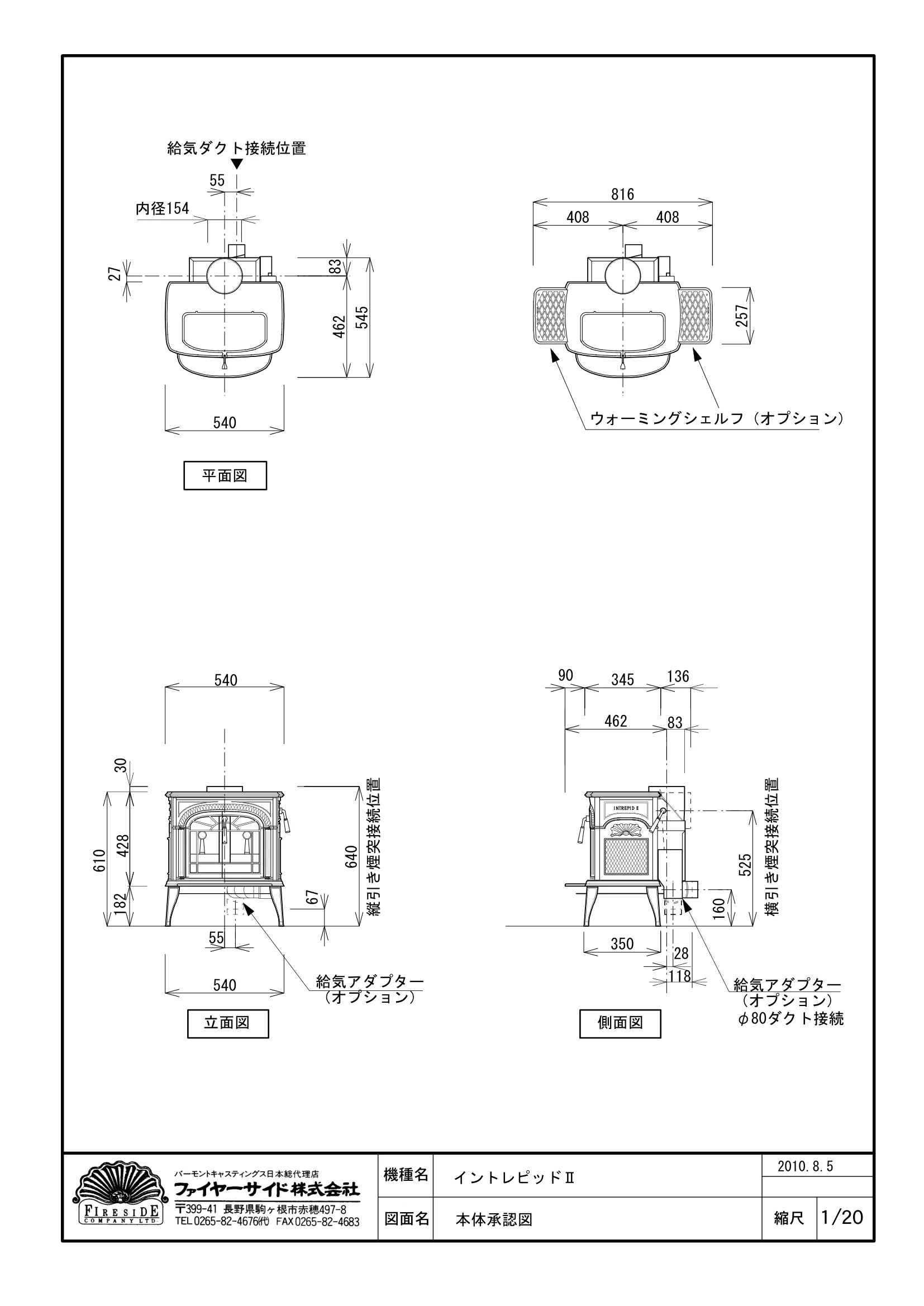

図面
1ページの技術資料
この資料について
資料の内容
画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。
テキスト内容
この資料から読み取れるテキストです。
機種名
図面名
縮尺1/20
イントレピッドⅡ
本体承認図
2010.8.5
平面図
立面図
側面図
縦引き煙突接続位置
横引き煙突接続位置
給気ダクト接続位置
▼
給気アダプター
（オプション）
給気アダプター
（オプション）
φ80ダクト接続
ウォーミングシェルフ（オプション）
内径154
55
540
27
545
462
83
540
610
182
640
540
55
462
90
345
136
350
118
28
525
160
67
408
408
816
257
428
83
30
