バーモントキャスティングス VIGILANT（2009年版）
図面

1ページの技術資料

この資料について

メーカー: バーモントキャスティングス
機種: VIGILANT（2009年版）
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

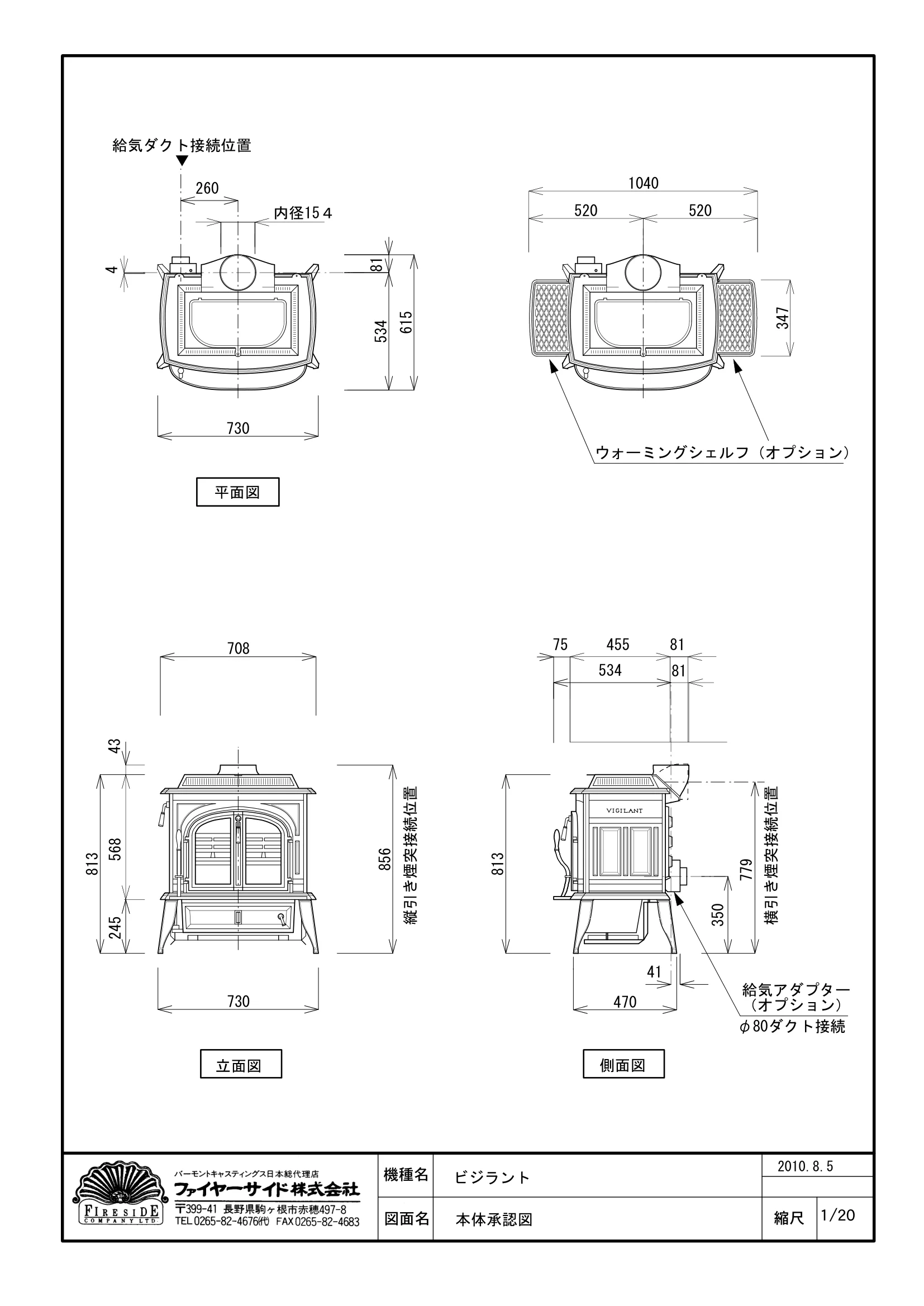

機種名図面名縮尺 1/20 ビジラント本体承認図 2010.8.5 平面図立面図側面図縦引き煙突接続位置横引き煙突接続位置給気アダプター（オプション） φ80ダクト接続給気ダクト接続位置 ▼ ウォーミングシェルフ（オプション） 520 1040 347 260 520 内径15４ 81 534 615 4 730 708 813 730 245 856 813 534 75 455 81 350 779 470 41 568 81 43

PDFをダウンロード

この資料の原本（PDF）をダウンロードできます。

図面をPDFで開く
