ウォームアーツ SS5PLUS
寸法図

1ページの技術資料

この資料について

メーカー: ウォームアーツ
機種: SS5PLUS
資料種別: 寸法図
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

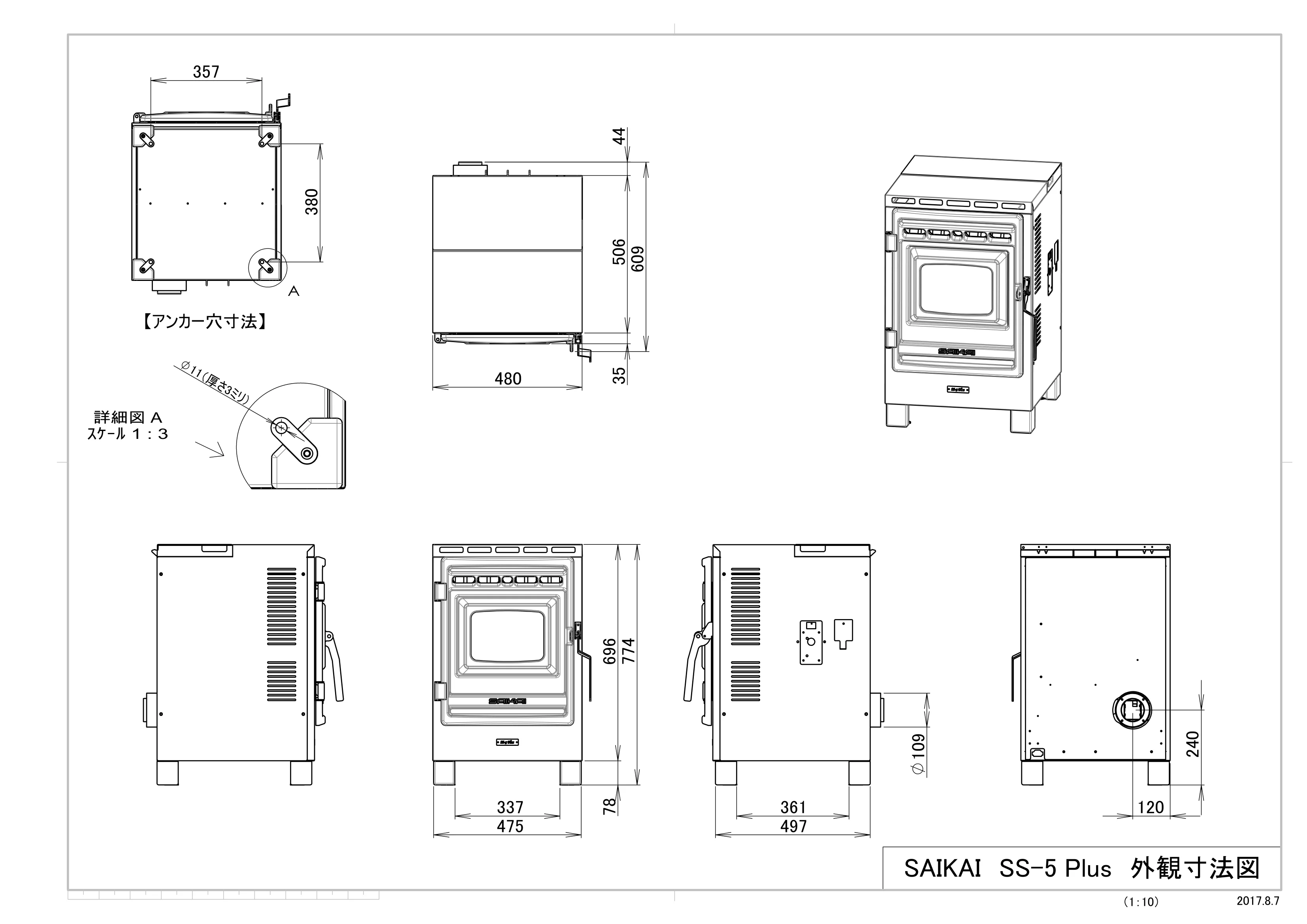

ウォームアーツ SS5PLUS 寸法図

テキスト内容

この資料から読み取れるテキストです。

337 696 475 78 774 109 497 361 240 120 44 506 35 609 480 357 380 A 11（厚さ3ミリ）詳細図 A ｽｹｰﾙ 1 : 3 （1：10）【アンカー穴寸法】 SAIKAI　SS-5 Plus　外観寸法図 2017.8.7
