コンツーラ C51

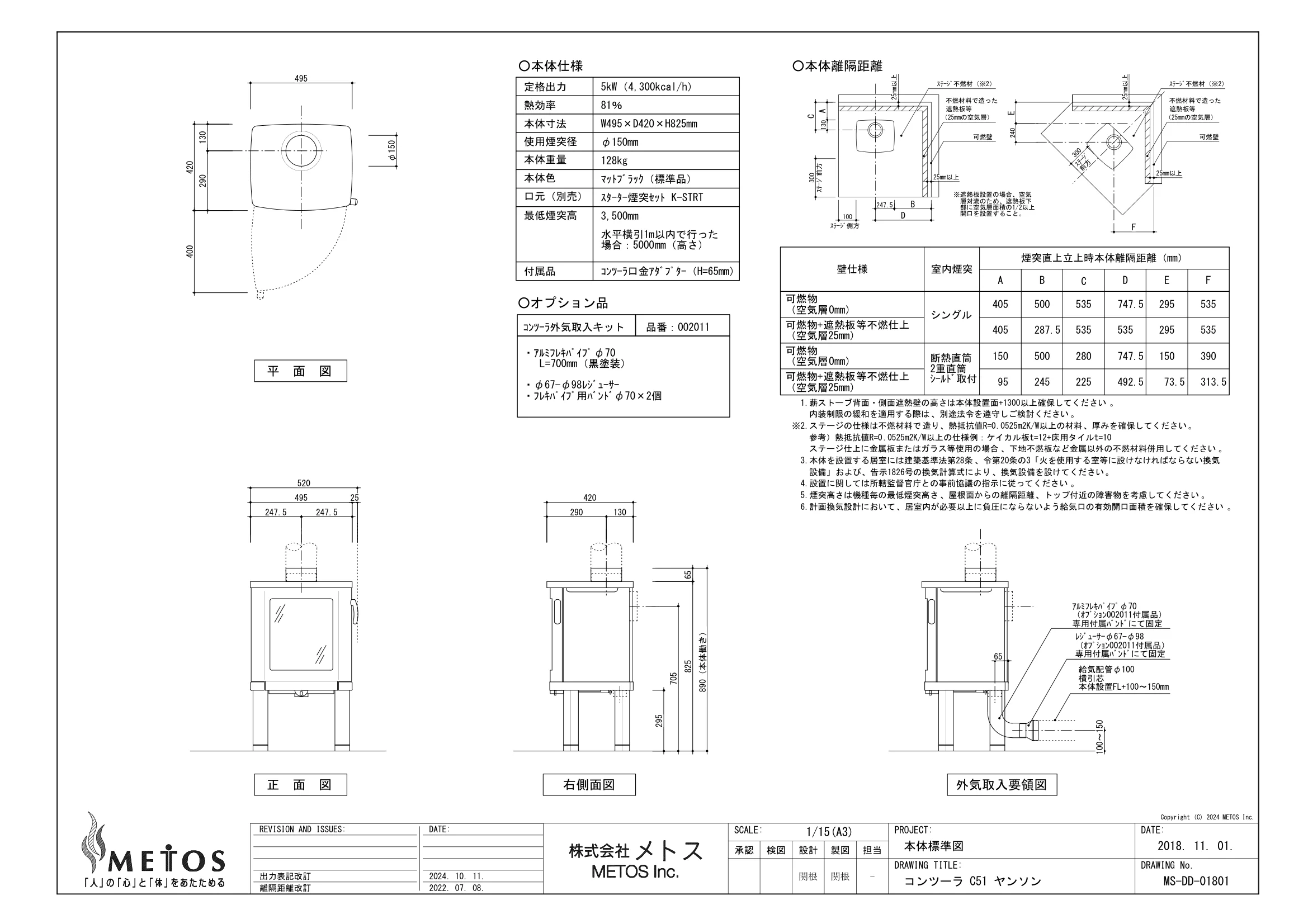

図面

平　面　図 495 247.5 247.5 520 130 290 495 420 ○オプション品 品番：002011 ｺﾝﾂｰﾗ外気取入キット ・ｱﾙﾐﾌﾚｷﾊﾟｲﾌﾟφ70 L=700mm（黒塗装） ・φ67-φ98ﾚｼﾞｭｰｻｰ ・ﾌﾚｷﾊﾟｲﾌﾟ用ﾊﾞﾝﾄﾞφ70×2個 正　面　図 420 130 290 825 295 705 890（本体働き） 右側面図 25 給気配管φ100 横引芯 本体設置FL+100〜150mm 外気取入要領図 100〜150 ﾚｼﾞｭｰｻｰφ67-φ98 （ｵﾌﾟｼｮﾝ002011付属品） 専用付属ﾊﾞﾝﾄﾞにて固定 ｱﾙﾐﾌﾚｷﾊﾟｲﾌﾟφ70 （ｵﾌﾟｼｮﾝ002011付属品） 専用付属ﾊﾞﾝﾄﾞにて固定 65 65 φ150 400 BA 130 300 FE 壁仕様 煙突直上立上時本体離隔距離（mm） 405 ABCDEF 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 ○本体離隔距離 535 500 405 287.5 535 150 280 500 245 95 225 747.5 535 747.5 492.5 295 535 295 535 150 390 73.5 313.5 ｽﾃｰｼﾞ側方 ｽﾃｰｼﾞ前方 240 247.5 300 ｽﾃｰｼﾞ 前方 ｽﾃｰｼﾞ不燃材（※2） ｽﾃｰｼﾞ不燃材（※2） 4.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 3.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気 ステージ仕上に金属板またはガラス等使用の場合、下地不燃板など金属以外の不燃材料併用してください。 6.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 ※2.ステージの仕様は不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 5.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。 設備」および、告示1826号の換気計算式により、換気設備を設けてください。 参考）熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 W495×D420×H825mm 水平横引1m以内で行った 場合：5000mm（高さ） ｺﾝﾂｰﾗ口金ｱﾀﾞﾌﾟﾀｰ（H=65mm） ○本体仕様 定格出力 熱効率 本体寸法 本体重量 本体色 口元（別売） 最低煙突高 使用煙突径 5kW（4,300kcal/h） 81％ φ150mm 128kg ﾏｯﾄﾌﾞﾗｯｸ（標準品） ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 3,500mm 付属品 可燃物 （空気層0mm） 可燃物+遮熱板等不燃仕上 （空気層25mm） 可燃物 （空気層0mm） 可燃物+遮熱板等不燃仕上 （空気層25mm） 1.薪ストーブ背面・側面遮熱壁の高さは本体設置面+1300以上確保してください。 内装制限の緩和を適用する際は、別途法令を遵守しご検討ください。 ※遮熱板設置の場合、空気 層対流のため、遮熱板下 部に空気層面積の1/2以上 開口を設置すること。 遮熱板等 （25mmの空気層） 不燃材料で造った 可燃壁 25mm以上 25mm以上 遮熱板等 （25mmの空気層） 不燃材料で造った 可燃壁 25mm以上 25mm以上 C 100 D SCALE: 承認 設計 検図 1/15(A3) 製図 DRAWING TITLE: 本体標準図 PROJECT: 担当 2018. 11. 01. DRAWING No. DATE: REVISION AND ISSUES: DATE: 関根 関根 Copyright (C) 2024 METOS Inc. 離隔距離改訂 2022. 07. 08. 出力表記改訂 2024. 10. 11. MS-DD-01801 コンツーラ C51 ヤンソン -
