コンツーラ C620G
内装制限の緩和

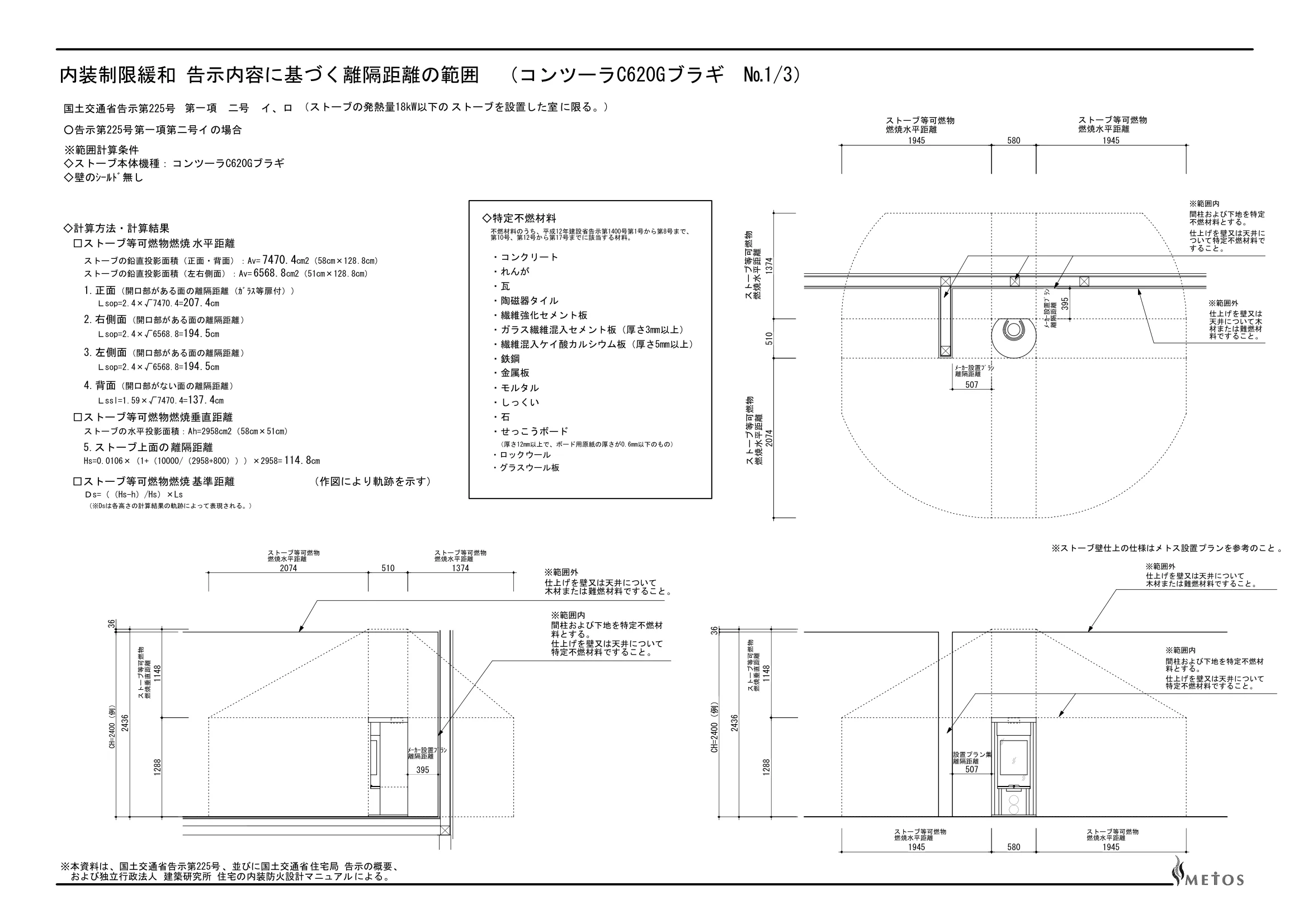

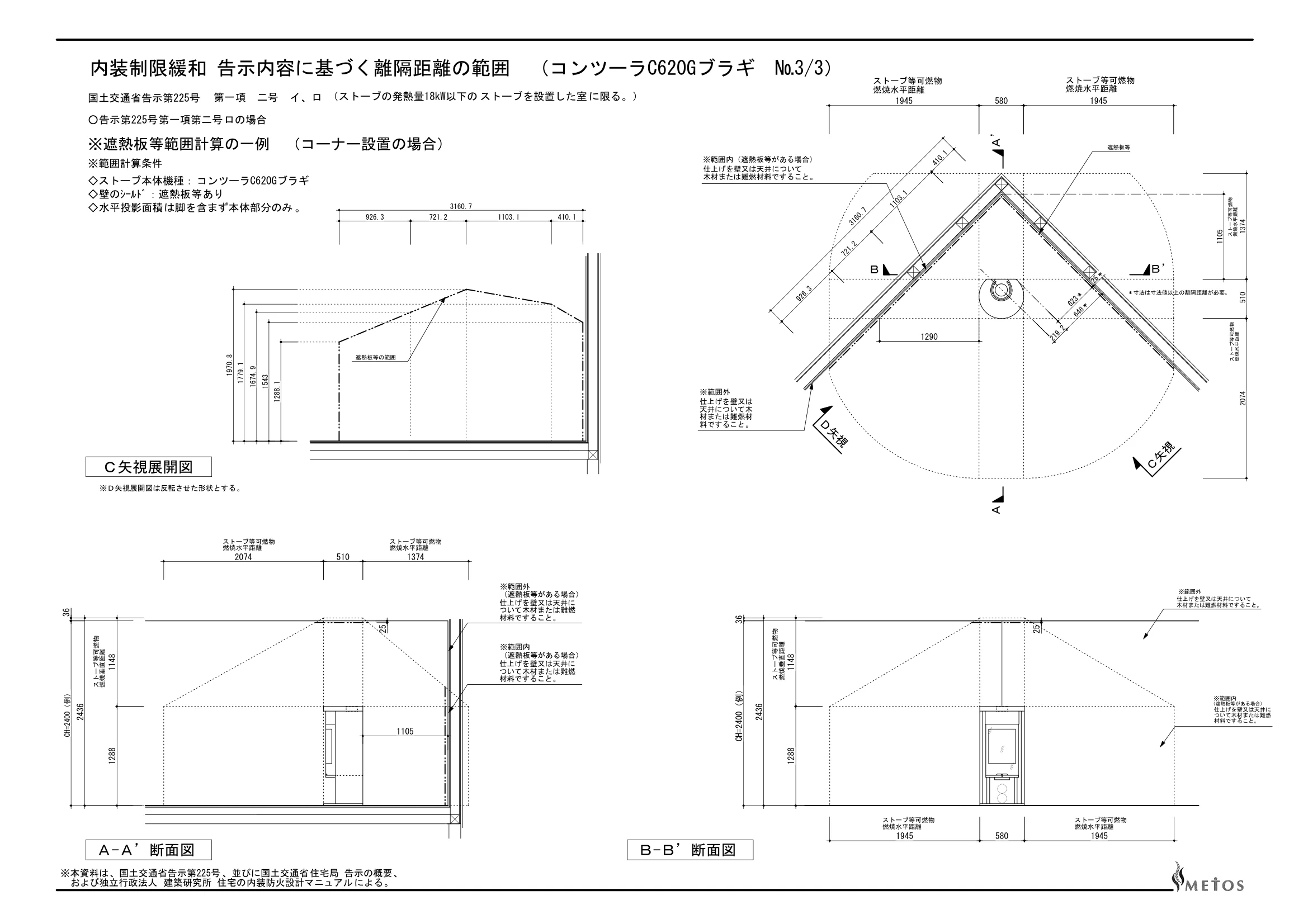

国土交通省告示第225号 第一項　二号　イ、ロ（ストーブの発熱量18kW以下のストーブを設置した室に限る。） ◇特定不燃材料 不燃材料のうち、平成12年建設省告示第1400号第1号から第8号まで、 第10号、第12号から第17号までに該当する材料。 ・コンクリート ・れんが ・瓦 ・陶磁器タイル ・繊維強化セメント板 ・ガラス繊維混入セメント板（厚さ3mm以上） ・繊維混入ケイ酸カルシウム板（厚さ5mm以上） ・鉄鋼 ・金属板 ・モルタル ・しっくい ・石 ・せっこうボード （厚さ12mm以上で、ボード用原紙の厚さが0.6mm以下のもの） ・ロックウール ・グラスウール板 内装制限緩和 告示内容に基づく離隔距離の範囲　（コンツーラC620Gブラギ　№1/3） ※本資料は、国土交通省告示第225号、並びに国土交通省住宅局 告示の概要、 および独立行政法人 建築研究所 住宅の内装防火設計マニュアルによる。 ◇ストーブ本体機種：コンツーラC620Gブラギ ○告示第225号第一項第二号イの場合 ストーブの水平投影面積：Ah=2958cm2（58cm×51cm） Hs=0.0106×（1+（10000/（2958+800）））×2958= 114.8cm 5.ストーブ上面の離隔距離 Ｄs=（（Hs-h）/Hs）×Ls □ストーブ等可燃物燃焼垂直距離 □ストーブ等可燃物燃焼基準距離 ストーブの鉛直投影面積（正面・背面）：Av=7470.4cm2（58cm×128.8cm） ストーブの鉛直投影面積（左右側面）：Av= 6568.8cm2（51cm×128.8cm） 1.正面（開口部がある面の離隔距離（ｶﾞﾗｽ等扉付）） Ｌsop=2.4×√7470.4=207.4cm 4.背面（開口部がない面の離隔距離） Ｌssl=1.59×√7470.4=137.4cm 2.右側面（開口部がある面の離隔距離） Ｌsop=2.4×√6568.8=194.5cm ◇計算方法・計算結果 （作図により軌跡を示す） ◇壁のｼｰﾙﾄﾞ無し ※範囲計算条件 □ストーブ等可燃物燃焼水平距離 （※Dsは各高さの計算結果の軌跡によって表現される。） 3.左側面（開口部がある面の離隔距離） Ｌsop=2.4×√6568.8=194.5cm ※範囲外 仕上げを壁又は天井について 木材または難燃材料ですること。 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 ※範囲内 仕上げを壁又は天井について 特定不燃材料ですること。 間柱および下地を特定不燃材 料とする。 ※範囲外 仕上げを壁又は 天井について木 材または難燃材 料ですること。 ※範囲内 仕上げを壁又は天井に ついて特定不燃材料で すること。 間柱および下地を特定 不燃材料とする。 580 1945 1945 507 395 ※ストーブ壁仕上の仕様はメトス設置プランを参考のこと。 507 設置プラン集 離隔距離 CH=2400（例） ストーブ等可燃物 燃焼水平距離 510 ストーブ等可燃物 燃焼水平距離 ※範囲内 仕上げを壁又は天井について 特定不燃材料ですること。 間柱および下地を特定不燃材 料とする。 ※範囲外 仕上げを壁又は天井について 木材または難燃材料ですること。 1374 395 ﾒｰｶｰ設置ﾌﾟﾗﾝ 離隔距離 CH=2400（例） 2074 1148 1288 ストーブ等可燃物 燃焼垂直距離 2436 510 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 1374 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 2074 1945 580 1945 36 1148 1288 ストーブ等可燃物 燃焼垂直距離 2436 ﾒｰｶｰ設置ﾌﾟﾗﾝ 離隔距離 ﾒｰｶｰ設置ﾌﾟﾗﾝ 離隔距離 36 国土交通省告示第225号 第一項　二号　イ、ロ（ストーブの発熱量18kW以下のストーブを設置した室に限る。） ◇ストーブ本体機種：コンツーラC620Gブラギ ○告示第225号第一項第二号ロの場合 ◇壁のｼｰﾙﾄﾞ：遮熱板等あり ※範囲計算条件 （1）-（i）ストーブと可燃物燃焼部分の壁との距離 ストーブと遮熱板等の最低距離：27.5cm 以上 壁と遮熱板等の最低距離：2.5cm 以上 （1）-（ii）ストーブと可燃物燃焼部分の天井との距離 ストーブと遮熱板等の最低距離：27.5cm 以上 天井と遮熱板等の最低距離：2.5cm 以上 （2） ストーブと壁までの最低クリアランス 可燃物水平距離の1/3 の距離と最低距離30cmを比較し、 距離が長い値以上とする。 C620Gブラギの場合： 前面　：69.1cm以上 右側面：64.8cm以上 左側面：64.8cm以上 背面　：45.8cm以上 ※遮熱板等範囲計算の一例 ※遮熱板等の範囲は、壁の位置や形状により計画ごとに検討します。 この資料に示す範囲（二点鎖線部分）は一例です。 ◇特定不燃材料 不燃材料のうち、平成12年建設省告示第1400号第1号から第8号まで、 第10号、第12号から第17号までに該当する材料。 ・コンクリート ・れんが ・瓦 ・陶磁器タイル ・繊維強化セメント板 ・ガラス繊維混入セメント板（厚さ3mm以上） ・繊維混入ケイ酸カルシウム板（厚さ5mm以上） ・鉄鋼 ・金属板 ・モルタル ・しっくい ・石 ・せっこうボード （厚さ12mm以上で、ボード用原紙の厚さが0.6mm以下のもの） ・ロックウール ・グラスウール板 内装制限緩和 告示内容に基づく離隔距離の範囲（コンツーラC620Gブラギ　№2/3） ※本資料（C620Gブラギ　№2/3）のストーブと壁までの最低クリアランスは室内の煙突を 口元より上部の仕様について、断熱直筒若しくは2重直筒を使用する場合とします。 室内（シングル）直筒を使用する場合は別途「薪ストーブ本体標準図 本体離隔距離」をご参照下さい。 ※本資料は、国土交通省告示第225号、並びに国土交通省住宅局 告示の概要、 および独立行政法人 建築研究所 住宅の内装防火設計マニュアルによる。 ※遮熱板等とは 「特定不燃材料の板等」のこと。 648＊ 648＊ 623＊ 25＊ 623＊ 25＊ 壁：木材または 難燃材料 100 壁：木材または 難燃材料 空気層25mm以上 空気層25mm以上 れんが等の場合 金属板の場合 ＊寸法は寸法値以上の離隔距離が必要。 ※範囲外 仕上げを壁又は天井について 木材または難燃材料ですること。 ※範囲内 仕上げを壁又は天井について 特定不燃材料ですること。 間柱および下地を特定不燃材 料とする。 ※範囲外 仕上げを壁又は 天井について木 材または難燃材 料ですること。 ※範囲内 仕上げを壁又は天井に ついて特定不燃材料で すること。 間柱および下地を特定 不燃材料とする。 ※ストーブ壁仕上の仕様はメトス設置プランを参考のこと。 ※範囲外 仕上げを壁又は天井に ついて木材または難燃 材料ですること。 （遮熱板等がある場合） 仕上げを壁又は天井に ついて木材または難燃 材料ですること。 ※範囲内 （※1945×（1/3）=648＞300以上） 25＊ 623＊ 648＊ 25＊ 623＊ 648＊ 458 25 433 25 ＊寸法は寸法値以上の離隔距離が必要。 458＊ 433＊ 25＊ 510 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 1374 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 2074 1945 580 1945 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 580 1945 1945 CH=2400（例） 1148 1288 ストーブ等可燃物 燃焼垂直距離 2436 36 ストーブ等可燃物 燃焼水平距離 510 ストーブ等可燃物 燃焼水平距離 1374 CH=2400（例） 2074 1148 1288 ストーブ等可燃物 燃焼垂直距離 2436 36 国土交通省告示第225号 第一項　二号　イ、ロ（ストーブの発熱量18kW以下のストーブを設置した室に限る。） ◇ストーブ本体機種：コンツーラC620Gブラギ ○告示第225号第一項第二号ロの場合 ◇水平投影面積は脚を含まず本体部分のみ。 ◇壁のｼｰﾙﾄﾞ：遮熱板等あり ※範囲計算条件 ※遮熱板等範囲計算の一例　（コーナー設置の場合） 内装制限緩和 告示内容に基づく離隔距離の範囲　（コンツーラC620Gブラギ　№3/3） Ａ-Ａ’断面図 Ｂ-Ｂ’断面図 Ｃ矢視展開図 ※Ｄ矢視展開図は反転させた形状とする。 ※本資料は、国土交通省告示第225号、並びに国土交通省住宅局 告示の概要、 および独立行政法人 建築研究所 住宅の内装防火設計マニュアルによる。 510 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 ※範囲内（遮熱板等がある場合） 仕上げを壁又は天井について 木材または難燃材料ですること。 遮熱板等 1105 1374 2074 Ｄ矢視 Ｃ矢視 Ａ’ ＊寸法は寸法値以上の離隔距離が必要。 623＊ 25＊ 648＊ 3160.7 ※範囲外 仕上げを壁又は 天井について木 材または難燃材 料ですること。 926.3 721.2 1103.1 410.1 219.2 Ｂ’ Ｂ ※範囲外 仕上げを壁又は天井について 木材または難燃材料ですること。 仕上げを壁又は天井に ついて木材または難燃 材料ですること。 （遮熱板等がある場合） ※範囲内 （遮熱板等がある場合） 仕上げを壁又は天井に ついて木材または難燃 材料ですること。 ※範囲内 （遮熱板等がある場合） 仕上げを壁又は天井に ついて木材または難燃 材料ですること。 ※範囲外 1105 25 25 遮熱板等の範囲 1674.9 1543 3160.7 410.1 1103.1 721.2 926.3 1288.1 Ａ ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 1945 580 1945 ストーブ等可燃物 燃焼水平距離 ストーブ等可燃物 燃焼水平距離 580 1945 1945 CH=2400（例） 1148 1288 ストーブ等可燃物 燃焼垂直距離 2436 36 ストーブ等可燃物 燃焼水平距離 510 ストーブ等可燃物 燃焼水平距離 1374 CH=2400（例） 2074 1148 1288 ストーブ等可燃物 燃焼垂直距離 2436 36 1290 1970.8 1779.1
