ドブレ 640WD

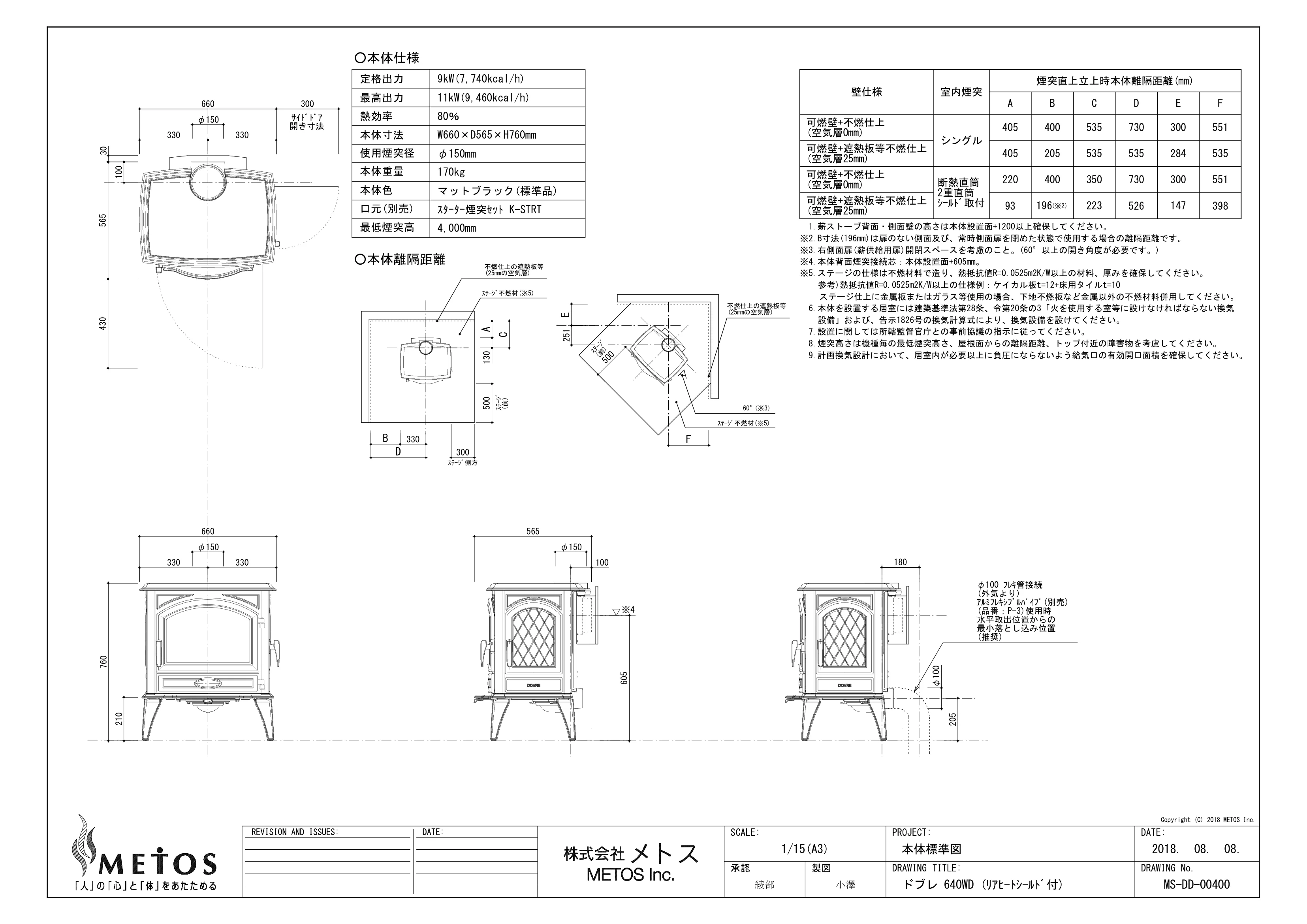

図面

760 210 φ150 100 30 565 100 φ150 330 330 660 660 330 330 565 φ150 605 φ100 180 ※4 φ100 ﾌﾚｷ管接続 (外気より) ｱﾙﾐﾌﾚｷｼﾌﾞﾙﾊﾟｲﾌﾟ(別売) (品番：P-3)使用時 水平取出位置からの 最小落とし込み位置 (推奨) 205 300 ｻｲﾄﾞﾄﾞｱ 開き寸法 430 6.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気 ステージ仕上に金属板またはガラス等使用の場合、下地不燃板など金属以外の不燃材料併用してください。 9.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 FE 500 ○本体離隔距離 251 ｽﾃｰｼﾞ (前) 60°(※3) ｽﾃｰｼﾞ不燃材(※5) 不燃仕上の遮熱板等 (25mmの空気層) ○本体仕様 最高出力 熱効率 本体寸法 本体重量 本体色 口元(別売) 最低煙突高 使用煙突径 11kW(9,460kcal/h) 80％ W660×D565×H760mm φ150mm 170kg マットブラック(標準品) ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 4,000mm 330 BDAC 130 300 500 ｽﾃｰｼﾞ側方 ｽﾃｰｼﾞ (前) ｽﾃｰｼﾞ不燃材(※5) 不燃仕上の遮熱板等 (25mmの空気層) 壁仕様 煙突直上立上時本体離隔距離(mm) 405 ABCDEF 可燃壁+不燃仕上 (空気層0mm) 可燃壁+遮熱板等不燃仕上 (空気層25mm) 可燃壁+不燃仕上 (空気層0mm) 可燃壁+遮熱板等不燃仕上 (空気層25mm) 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 535 400 405 205 535 220 350 400 196 93 223 730 535 730 526 300 551 284 535 300 551 147 398 ※3.右側面扉(薪供給用扉)開閉スペースを考慮のこと。(60°以上の開き角度が必要です。) 1.薪ストーブ背面・側面壁の高さは本体設置面+1200以上確保してください。 ※2.B寸法(196mm)は扉のない側面及び、常時側面扉を閉めた状態で使用する場合の離隔距離です。 (※2) ※4.本体背面煙突接続芯：本体設置面+605mm。 7.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 ※5.ステージの仕様は不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 8.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。 設備」および、告示1826号の換気計算式により、換気設備を設けてください。 参考)熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 定格出力 9kW(7,740kcal/h) SCALE: 承認 1/15(A3) 製図 ドブレ 640WD (ﾘｱﾋｰﾄｼｰﾙﾄﾞ付) DRAWING TITLE: 本体標準図 PROJECT: MS-DD-00400 2018.　08.　08. DRAWING No. DATE: REVISION AND ISSUES: DATE: 小澤 Copyright (C) 2018 METOS Inc. 綾部
