DOVRE ／ PARTS & PRICE
ドブレの部品を、
ドブレの部品を、
品番で。
640WD・760WD（2022年11月版）と、640CBJ・760CBJ。メトスのパーツリストから。
5グループ・部品202点。出どころはメトスの正規パーツリスト。
先に、読み方
品番は、2022年11月／メトス版（年月の記載なし）の資料から写しています。価格は、メーカーの都合上ホームページ上からは消しております。お見積もりでお知らせします。注文は図番ではなく品番で。図番は資料の図の中の番号で、機種ごとに振り直されています。
この表の癖
バーミキュライトはセット品番と単品があります。セットの中身は「└」で示しました。ガラスは640WDと760WDで違います。300GXなど他の機種のパーツリストは取り寄せてお調べします。
「要確認」「廃盤」
「要確認」は、本国からの取り寄せか、取り外しを想定していない場所の部品です。在庫と納期は、その都度お調べします。 「廃盤」は純正が出ない部品です。鉄板やバーミキュライトから加工して作れるものもあるので、 あきらめる前にご相談ください。
機種ごとの、いちばん聞かれる部品
問い合わせでいちばん多いのが、ガラス・ガスケット・バッフル・触媒・グレート・耐火材です。機種ごとに、表の中で最初に出てくる部品を先に並べます。同じ名前で複数の品番がある機種は、下の表で確かめてください。
| 機種 | ガラス | ガスケット・ロープ | バッフル | 触媒 | グレート・火格子 | 耐火レンガ・バーミキュライト |
|---|---|---|---|---|---|---|
| 640WD | Y5064100 | — | Y5063400 | — | — | Y503060S |
| 760WD | Y5066400 | — | Y5066100 | — | — | Y503070S |
| 640CBJ | Y5033600 | — | Y5034100 | — | — | Y5034000 |
| 760CBJ | Y5033600 | — | Y5036300 | — | — | Y5036200 |
| アストロライン | Y5033600 | — | Y5044500 | — | Y5044100 | Y5044400 |
注文のしかた
品番と個数を、LINE・電話・フォームのどれかで送ってください。在庫と納期を確かめて折り返します。 取り付けまで頼む場合は、部品代と作業をまとめて見積もります。岩手・青森・秋田まで伺います。部品だけの発送は全国へ。
640WD
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。
| 図番 | 品番 | 品名 | 個数 | 価格 |
|---|---|---|---|---|
| 31 | Y503060S | SET VERMICULITE 640WD (S) | 1 | |
| 32 | Y5063100 | VERMICULITE BACK 640WD(2枚組） | 1 | |
| 33 | Y5063200 | VERMICULITE SIDE RIGHT SET 640WD(4枚） | 1 | |
| 35 | Y5063300 | VERMICULITE SIDE LEFT 640WD | 1 | |
| 36 | Y5063400 | VERMICULITE BAFFLE 640WD(2枚組） | 1 | |
| 30 | Y5063500 | SUPPORT VERMICULITE 640 760WD ASSEMBLY | 1 | |
| └ SUPPORT VERMICULITE 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ HEXAGON SOCKET SCREW 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 11 | Y5063600 | FIRE PLATE BOTTOM 640WD ASSEMBLY | 1 | |
| └ FIRE PLATE BOTTOM RIGHT 640WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ FIRE PLATE BOTTOM LEFT 640WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 14 | Y5063700 | DE-ASHIING COVER 640 760WD | 1 | |
| 28 | Y5063900 | ASH PAN 640 760 WD | 1 | |
| 13 | Y5064000 | LOG RETAINER 640WD | 1 | |
| 29 | Y5064100 | GLASS 640WD | 1 | |
| 43 | Y5033600 | GLASS RETAINER (20mm) 640 760WD(ﾋﾞｽ付) ASSEMBLY | 1 | |
| └ GLASS RETAINER (20mm) 上のセットに含まれる（単品の品番なし） | 4 | 要確認 | ||
| └ SCREW DIN 965 M5x10 BLACK 上のセットに含まれる（単品の品番なし） | 4 | 要確認 | ||
| 63 | Y5064300 | HINGE FRONT / SIDE 640 760WD ASSEMBLY | 1 | |
| └ HINGE 6φx40 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| └ SCREW DIN 916 M6x6 BLACK 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 19 | Y5064400 | FRONT DOOR 640WD ASSEMBLY | 1 | |
| └ FRONT DOOR ASSEMBLED 640WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 916 M6x6 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 20 | Y5064500 | LOADING DOOR 640WD ASSEMBLY | 1 | |
| └ LOADING DOOR ASSEMBLED 640WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 916 M6x6 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 25 | Y5064600 | CONTROL DISK 640 760WD ASSEMBLY | 1 | |
| └ LUCHTSCHUIF 640 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BUSH 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SPRING 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 7991 M8x35 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 17 | Y5064700 | FIXING BAR ROUND COVER 640 760 WD ASSEMBLY | 1 | |
| └ FIXING BAR 640 760WD BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ STUD DIN 939 M6x45 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ WASHER DIN 9021A φ6xφ18 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ NUT DIN 934 M6 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 52 | Y5064800 | WASHER GUARD 640 760WD ASSEMBLY | 1 | |
| └ D9021A φ8xφ25 WASHER 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BOLT DIN 6921 M8x16 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 26 | Y5064900 | CONTROL LEVIER 640 760WD ASSEMBLY | 1 | |
| └ PROTECTION PATE DRAFT CONTROL 640 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BOLT DIN 6921 M8x16 BLACK 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 23 | Y5065000 | HANDLE DRAFT CONTROL 640 760WD ASSEMBLY | 1 | |
| └ HANDLE DRAFT CONTROL 640 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 7991 M6x12 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 24 | Y5065100 | LATCH 640 760WD ASSEMBLY | 1 | |
| └ LATCH 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BUSHING LATCH 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SPRING WASHER DIN 137B φ6 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ D7984 M6x25 LAGE CILKOP 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 2 | Y5065200 | LEG 640 760WD ASSEMBLY( 1本） | 1 | |
| └ LEG 640/760 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ STUD DIN 939 M8x25 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ NUT DIN 6923 M8 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ ｱｼﾞｬｽﾀｰ 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 22 | Y5065300 | HANDLE 640 760WD ASSEMBLY | 1 | |
| └ HANDLE 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ HEXAGON SOCKET SCREW 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 45 | Y5065400 | BUSHING LATCH 640 760WD ASSEMBLY | 1 | |
| └ BUSHING LATCH φ10xφ6x8.5 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BUSHING φ13xφ10x7.5 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BOLT DIN 933 M6x12 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 72 | Y5065500 | HEAT EXCHANGER 640 760WD | 1 | |
| 67 | A7032500 | ｶﾞｽｹｯﾄﾛｰﾌﾟ&ｾﾒﾝﾄｾｯﾄ Dovre製（ﾛｰﾌﾟ8φx6.5m&ｾﾒﾝﾄ50ml） | 1 | |
| └ ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製 8φ(6.5m1式) 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ ｶﾞｽｹｯﾄｾﾒﾝﾄﾁｭｰﾌﾞ Dovre製 DV60 50ml 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 68 | Y7009300 | ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製6φ(ガラス⽤） 実⼨1.31m | 1.5 |
760WD
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。
| 図番 | 品番 | 品名 | 個数 | 価格 |
|---|---|---|---|---|
| 31 | Y503070S | SET VERMICULITE 760WD (S) | 1 | |
| 32 | Y5065800 | VERMICULITE BACK 760WD(2枚組） | 1 | |
| 33 | Y5065900 | VERMICULITE SIDE RIGHT SET 760WD(4枚） | 1 | |
| 35 | Y5066000 | VERMICULITE SIDE LEFT 760WD | 1 | |
| 36 | Y5066100 | VERMICULITE BAFFLE 760WD(2枚組） | 1 | |
| 30 | Y5063500 | SUPPORT VERMICULITE 640 760WD ASSEMBLY | 1 | |
| └ SUPPORT VERMICULITE 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ HEXAGON SOCKET SCREW 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 11 | Y5066200 | FIRE PLATE BOTTOM 760WD ASSEMBLY | 1 | |
| └ FIRE PLATE BOTTOM RIGHT 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ FIRE PLATE BOTTOM LEFT 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 14 | Y5063700 | DE-ASHIING COVER 640 760WD | 1 | |
| 28 | Y5063900 | ASH PAN 640 760 WD | 1 | |
| 13 | Y5066300 | LOG RETAINER 760WD | 1 | |
| 29 | Y5066400 | GLASS 760WD | 1 | |
| 43 | Y5033600 | GLASS RETAINER (20mm) 640 760WD(ﾋﾞｽ付) ASSEMBLY | 1 | |
| └ GLASS RETAINER (20mm) 上のセットに含まれる（単品の品番なし） | 4 | 要確認 | ||
| └ SCREW DIN 965 M5x10 BLACK 上のセットに含まれる（単品の品番なし） | 4 | 要確認 | ||
| 63 | Y5064300 | HINGE FRONT / SIDE 640 760WD ASSEMBLY | 1 | |
| └ HINGE 6φx40 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| └ SCREW DIN 916 M6x6 BLACK 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 19 | Y5066500 | FRONT DOOR 760WD ASSEMBLY | 1 | |
| └ FRONT DOOR ASSEMBLED 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 916 M6x6 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 20 | Y5066600 | LOADING DOOR 760WD ASSEMBLY | 1 | |
| └ LOADING DOOR ASSEMBLED 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 916 M6x6 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 25 | Y5064600 | CONTROL DISK 640 760WD ASSEMBLY | 1 | |
| └ LUCHTSCHUIF 640 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BUSH 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SPRING 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 7991 M8x35 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 17 | Y5064700 | FIXING BAR ROUND COVER 640 760WD ASSEMBLY | 1 | |
| └ FIXING BAR 640 760WD BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ STUD DIN 939 M6x45 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ WASHER DIN 9021A φ6xφ18 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ NUT DIN 934 M6 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 52 | Y5064800 | WASHER GUARD 640 760WD ASSEMBLY | 1 | |
| └ D9021A φ8xφ25 WASHER 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BOLT DIN 6921 M8x16 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 26 | Y5064900 | CONTROL LEVIER 640 760WD ASSEMBLY | 1 | |
| └ PROTECTION PATE DRAFT CONTROL 640 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BOLT DIN 6921 M8x16 BLACK 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 23 | Y5065000 | HANDLE DRAFT CONTROL 640 760WD ASSEMBLY | 1 | |
| └ HANDLE DRAFT CONTROL 640 760WD 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SCREW DIN 7991 M6x12 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 24 | Y5065100 | LATCH 640 760WD ASSEMBLY | 1 | |
| └ LATCH 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BUSHING LATCH 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ SPRING WASHER DIN 137B φ6 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ D7984 M6x25 LAGE CILKOP 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 2 | Y5065200 | LEG 640 760WD ASSEMBLY( 1本） | 1 | |
| └ LEG 640/760 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ STUD DIN 939 M8x25 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ NUT DIN 6923 M8 BLACK 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ ｱｼﾞｬｽﾀｰ 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 22 | Y5065300 | HANDLE 640 760WD ASSEMBLY | 1 | |
| └ HANDLE 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ HEXAGON SOCKET SCREW 上のセットに含まれる（単品の品番なし） | 2 | 要確認 | ||
| 45 | Y5065400 | BUSHING LATCH 640 760WD ASSEMBLY | 1 | |
| └ BUSHING LATCH φ10xφ6x8.5 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BUSHING φ13xφ10x7.5 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ BOLT DIN 933 M6x12 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 72 | Y5065500 | HEAT EXCHANGER 640 760WD | 1 | |
| 67 | A7032500 | ｶﾞｽｹｯﾄﾛｰﾌﾟ&ｾﾒﾝﾄｾｯﾄ Dovre製（ﾛｰﾌﾟ8φx6.5m&ｾﾒﾝﾄ50ml） | 1 | |
| └ ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製 8φ(6.5m1式) 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| └ ｶﾞｽｹｯﾄｾﾒﾝﾄﾁｭｰﾌﾞ Dovre製 DV60 50ml 上のセットに含まれる（単品の品番なし） | 1 | 要確認 | ||
| 68 | Y7009300 | ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製6φ(ガラス⽤） 実⼨1.62m | 2 |
640CBJ
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。
| 図番 | 品番 | 品名 | 価格 |
|---|---|---|---|
| 1 | Y5035800 | FIXING BAR 640CB/760CB/ｱｽﾄﾛﾗｲﾝ ASSEMBLY | |
| 5 | Y5033100 | ﾄﾞﾌﾞﾚ640CB ASHTRAY | |
| 6 | Y5030900 | ﾄﾞﾌﾞﾚ640CB ashbox door(脱落防止穴無し) | |
| 7 | Y5032800 | ﾄﾞﾌﾞﾚ640/760/525共通 DE-ASHING COVER | |
| 9/109 | Y5033400 | BAR AIR CONTROL 640CB ASSEMBLY | |
| 10 | Y5033500 | INNER DOOR 640CB ASSEMBLY | |
| 16/116/216 | Y5042600 | ﾄﾞﾌﾞﾚ共通ﾋﾝｼﾞﾋﾟﾝ ASSEMBLY | |
| 36 | Y5031200 | ﾄﾞﾌﾞﾚ640CB frontdoor | |
| 37 | Y5030800 | ﾄﾞﾌﾞﾚ640CB ﾄﾞｱｶﾞﾗｽ(427x268) | |
| 38 | Y5033600 | ﾄﾞﾌﾞﾚ共通 GLASS RETAINER(ﾋﾞｽ付) ASSEMBLY | |
| 41 | Y5031300 | ﾄﾞﾌﾞﾚ640CB cover plate | |
| 42 | Y5033700 | HANDLE WOOD 640CB/760CB/700SL ASSEMBLY | |
| 49 | Y5032400 | ﾄﾞﾌﾞﾚ640CB/760CB RECUPERATOR | |
| 50 | Y5031600 | ﾄﾞﾌﾞﾚ640/760/700共通 cold hand ashpan | |
| 52/152/252 | Y5033800 | DOOR LATCH 640CB/760CB ASSEMBLY | |
| 53 | Y5033900 | BURNING BOTTOM 640CB ASSEMBLY | |
| 56 | Y5032200 | ﾄﾞﾌﾞﾚ640/760/700共通 ｽｸﾚｲﾊﾟｰ | |
| 57 | Y5034000 | VERMICULITE BACK PLATE 640CB(2枚組) | |
| 58 | Y5033000 | VERMICULITE SIDE PLATE 640CB | |
| 59 | Y5034100 | BAFFLE PLATE LR 640CB(左右一式) | |
| 62 | Y5031800 | ﾄﾞﾌﾞﾚ640CB filling door | |
| 63 | Y5031900 | ﾄﾞﾌﾞﾚ640CB logguard wood | |
| 66/166 | Y5034200 | HANDLE AIR CONTROL 640CB/760CB ASSEMBLY | |
| 101 | A7032500 | ｶﾞｽｹｯﾄﾛｰﾌﾟ&ｾﾒﾝﾄｾｯﾄ Dovre製 (ﾛｰﾌﾟ8φx6.5m＆ｾﾒﾝﾄ50ml) | |
| 103 | Y7009300 | ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製 6φ（ガラス用） |
760CBJ
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。
| 図番 | 品番 | 品名 | 価格 |
|---|---|---|---|
| 1 | Y5035800 | FIXING BAR 640CB/760CB/ｱｽﾄﾛﾗｲﾝ ASSEMBLY | |
| 5 | Y5034600 | ﾄﾞﾌﾞﾚ760CB ASHTRAY | |
| 6 | Y5034800 | ﾄﾞﾌﾞﾚ760CB ashbox door(脱落防止穴無し) | |
| 7 | Y5032800 | ﾄﾞﾌﾞﾚ640/760/525共通 DE-ASHING COVER | |
| 9/109 | Y5035900 | BAR AIR CONTROL 760CB ASSEMBLY | |
| 10 | Y5036000 | INNER DOOR 760CB ASSEMBLY | |
| 16/116/216 | Y5042600 | ﾄﾞﾌﾞﾚ共通ﾋﾝｼﾞﾋﾟﾝ ASSEMBLY | |
| 36 | Y5035100 | ﾄﾞﾌﾞﾚ760CB frontdoor(脱落防止穴無し) | |
| 37 | Y5034300 | ﾄﾞﾌﾞﾚ760CB ﾄﾞｱｶﾞﾗｽ(518x315) | |
| 38 | Y5033600 | ﾄﾞﾌﾞﾚ共通 GLASS RETAINER(ﾋﾞｽ付) ASSEMBLY | |
| 41 | Y5035200 | ﾄﾞﾌﾞﾚ760CB cover plate | |
| 42 | Y5033700 | HANDLE WOOD 640CB/760CB/700SL ASSEMBLY | |
| 49 | Y5032400 | ﾄﾞﾌﾞﾚ640CB/760CB RECUPERATOR | |
| 50 | Y5031600 | ﾄﾞﾌﾞﾚ640/760/700共通 cold hand ashpan | |
| 52/152/252 | Y5033800 | DOOR LATCH 640CB/760CB ASSEMBLY | |
| 53 | Y5036100 | BURNING BOTTOM 760CB ASSEMBLY | |
| 56 | Y5032200 | ﾄﾞﾌﾞﾚ640/760/700共通 ｽｸﾚｲﾊﾟｰ | |
| 57 | Y5036200 | VERMICULITE BACK PLATE 760CB(2枚組) | |
| 58 | Y5034500 | ﾄﾞﾌﾞﾚ760CB VERMICULITE SIDE PLATE 760CB | |
| 59 | Y5036300 | BAFFLE PLATE LR 760CB(左右一式) | |
| 62 | Y5035500 | ﾄﾞﾌﾞﾚ760CB filling door | |
| 63 | Y5035600 | ﾄﾞﾌﾞﾚ760CB logguard wood | |
| 66/166 | Y5034200 | HANDLE AIR CONTROL 640CB/760CB ASSEMBLY | |
| 101 | A7032500 | ｶﾞｽｹｯﾄﾛｰﾌﾟ&ｾﾒﾝﾄｾｯﾄ Dovre製 (ﾛｰﾌﾟ8φx6.5m＆ｾﾒﾝﾄ50ml) | |
| 103 | Y7009300 | ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製 6φ（ガラス用） |
アストロラインAstroline
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。
| 図番 | 品番 | 品名 | 価格 |
|---|---|---|---|
| 7 | Y5043400 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ ashpan | |
| 8 | Y5031000 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ Ash Lip | |
| 32 | Y5043600 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ door | |
| 34 | Y5045300 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ用ｶﾞﾗｽ348x438x4t | |
| 35 | Y5033600 | ﾄﾞﾌﾞﾚ共通 GLASS RETAINER(ﾋﾞｽ付) ASSEMBLY | |
| 39 | Y5046100 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ ﾄﾞｱﾗｯﾁ ASSEMBLY | |
| 43 | Y5046200 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ 給気ｼｬﾌﾄ ASSEMBLY | |
| 49 | Y5046300 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ ﾋﾝｼﾞ ASSEMBLY | |
| 53 | Y5044100 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ grate | |
| 55 | Y5044300 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ scraper (vintage共通) | |
| 56 | Y5044400 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ vermiculite back plate | |
| 57/157 | Y5046400 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ vermiculite side plate（2枚組) | |
| 58 | Y5044500 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ baffle plate | |
| 59 | Y5044600 | ﾄﾞﾌﾞﾚｱｽﾄﾛﾗｲﾝ logguard | |
| 101 | A7032500 | ｶﾞｽｹｯﾄﾛｰﾌﾟ&ｾﾒﾝﾄｾｯﾄ Dovre製 (ﾛｰﾌﾟ8φx6.5m＆ｾﾒﾝﾄ50ml) | |
| 102 | Y7009300 | ｶﾞｽｹｯﾄﾛｰﾌﾟ Dovre製 6φ（ガラス用） |
よくある質問
ドブレ 640WDのガラスの品番は。
品番Y5064100です。価格は、部品表でチェックを入れて見積もりを依頼していただければ、在庫とあわせてお知らせします。
ドブレ 760WDのガラスの品番は。
品番Y5066400です。価格は、部品表でチェックを入れて見積もりを依頼していただければ、在庫とあわせてお知らせします。
ドブレ 640CBJのガラスの品番は。
品番Y5033600です。価格は、部品表でチェックを入れて見積もりを依頼していただければ、在庫とあわせてお知らせします。
ドブレの部品だけ買えますか。
買えます。品番を伝えていただければ、輸入元から取り寄せます。取り付けまで頼むのも、部品だけ送るのも、どちらでも承ります。
他の店で買ったストーブでも部品を頼めますか。
頼めます。当社で買った一台でなくても、部品の販売と交換をお受けしています。銘板の型番と製造番号を控えて連絡してください。
価格はどうやって分かりますか。
部品表でチェックを入れて、見積もりを依頼してください。在庫を確かめて、その時点の金額をお知らせします。
品番が分からないときは。
ストーブ全体と、直したい部分の写真をLINEで送ってください。機種と年式を見て、必要な部品をお返しします。
出どころ：メトスのパーツリスト（2022年11月／メトス版（年月の記載なし））。資料が改訂された場合は新しい方が優先します。
掲載は2026年9月15日時点。このページは データ/部品台帳.tsv から機械で作っています。
ドブレの修理・整備の実例
当社が実際に伺って、分解・点検・部品交換をした記録です。写真を押すと、くわしい記録が開きます。

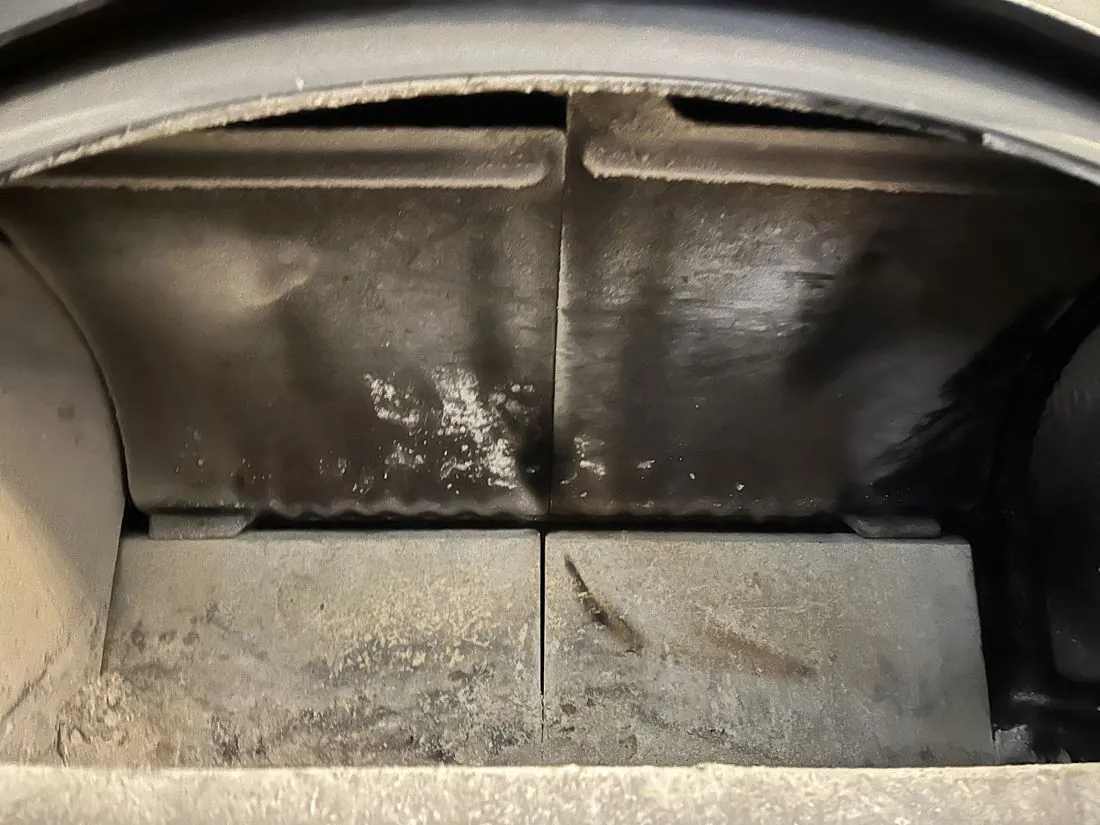

岩手県盛岡市｜ドブレ ヴィンテージ50庫内からバッフル、炉床、扉まわりまで分解して点検・清掃しました。きれいになって、また気持ちよく焚けます。この記録を見る →
岩手県盛岡市｜ドブレ 640CBJ庫内からバッフル、炉床まで分解して点検・清掃しました。すっきりして、また気持ちよく焚けます。この記録を見る →
岩手県釜石市｜ドブレ 640庫内から炉床、扉まわりまで分解して点検・清掃しました。ガラスもすっきり、また炎がよく見えます。この記録を見る →
岩手県西和賀町沢内｜ドブレ 640WD奥の隅には小さな穴の並ぶ鋳物のパーツがあり、そこにも黒いすすが厚くこびりついています。この記録を見る →
秋田県鹿角市｜ドブレ 640WD天板に立ち上がる煙突の継ぎ目をテープで一時的に養生してから、庫内と煙道のすすをきれいに払いました。この記録を見る →ここまで読んだあなたと、話したい。
ここに書いたことは、全部うちが現場でやっていることです。
煙突の高さも、給気の穴も、機種の選定も、この考え方で決めています。
盛岡のショールームには、火を入れた実機があります。数字の話の続きを、炎の前でどうぞ。
