ダッチウエスト BETHEL（2023年版）
パーツリスト

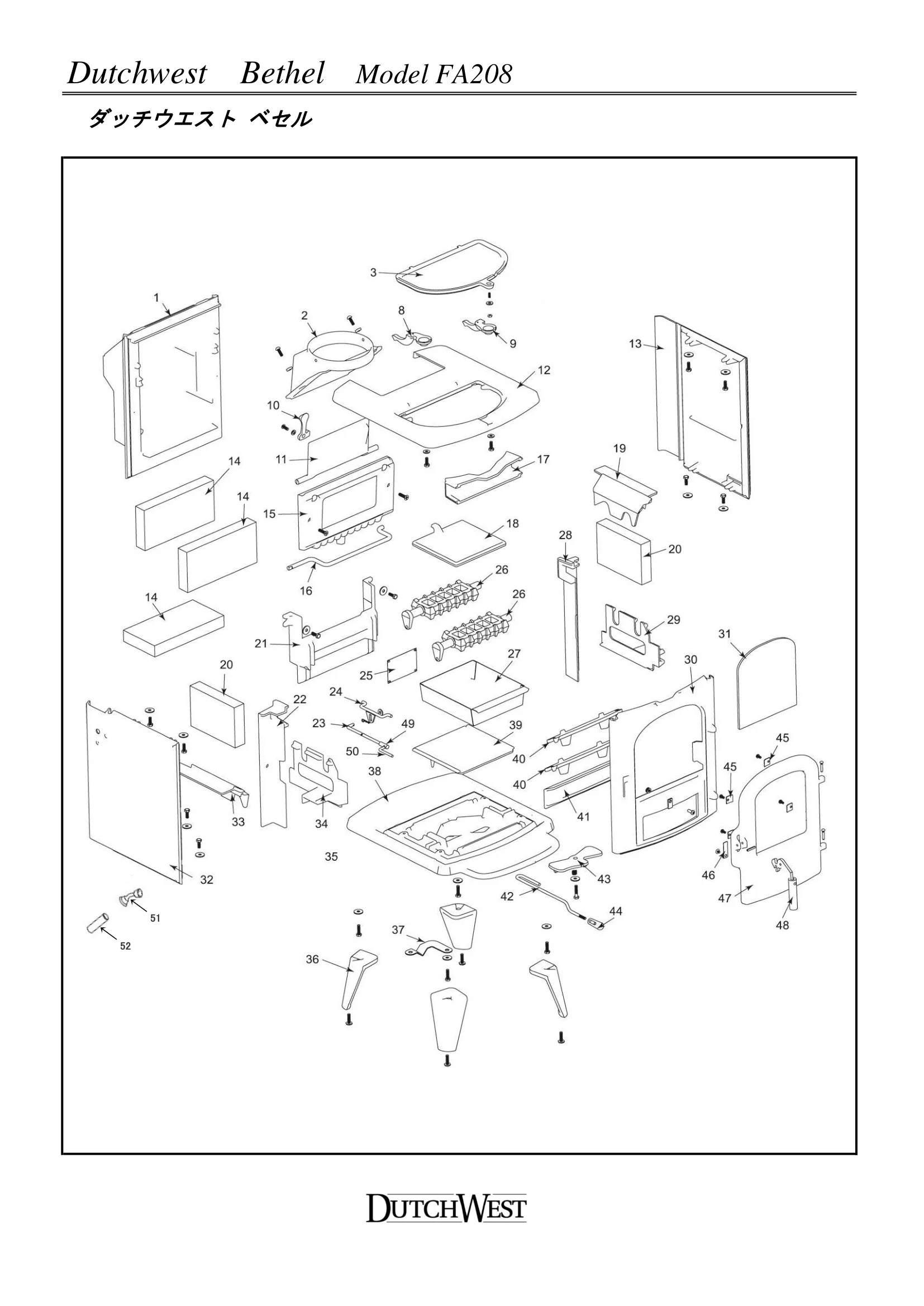

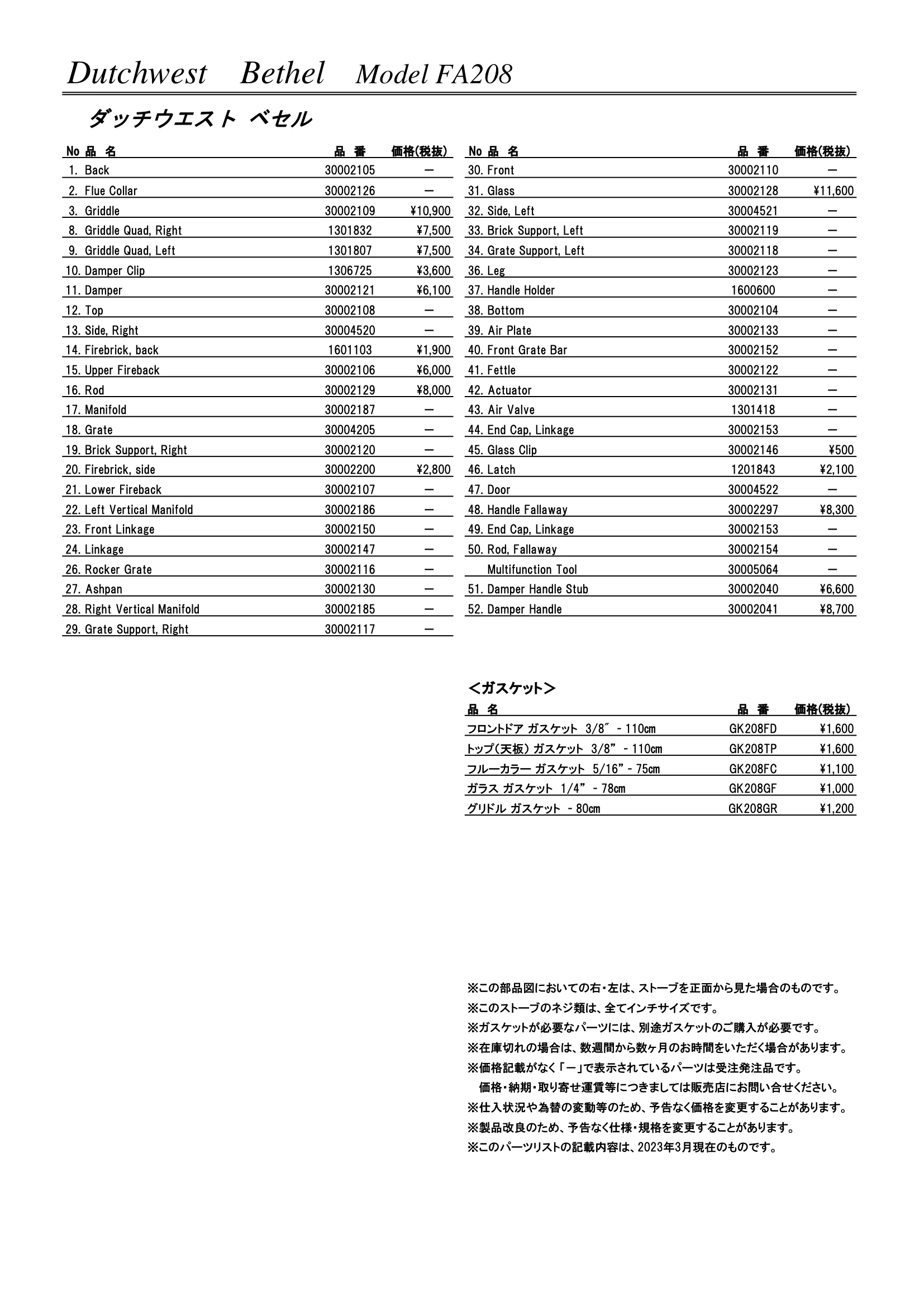

Dutchwest Bethel Model FA208 ダッチウエスト ベセル パーツリスト Dutchwest 　Bethel Model FA208 ダッチウエスト ベセル 51 52 Dutchwest 　Bethel Model FA208 ダッチウエスト ベセル No 品 名 品 番 価格(税抜) No 品 名 品 番 価格(税抜) 1. Back 30002105 － 30. Front 30002110 － 2. Flue Collar 30002126 － 31. Glass 30002128 \11,600 3. Griddle 30002109 \10,900 32. Side, Left 30004521 － 8. Griddle Quad, Right 1301832 \7,500 33. Brick Support, Left 30002119 － 9. Griddle Quad, Left 1301807 \7,500 34. Grate Support, Left 30002118 － 10. Damper Clip 1306725 \3,600 36. Leg 30002123 － 11. Damper 30002121 \6,100 37. Handle Holder 1600600 － 12. Top 30002108 － 38. Bottom 30002104 － 13. Side, Right 30004520 － 39. Air Plate 30002133 － 14. Firebrick, back 1601103 \1,900 40. Front Grate Bar 30002152 － 15. Upper Fireback 30002106 \6,000 41. Fettle 30002122 － 16. Rod 30002129 \8,000 42. Actuator 30002131 － 17. Manifold 30002187 － 43. Air Valve 1301418 － 18. Grate 30004205 － 44. End Cap, Linkage 30002153 － 19. Brick Support, Right 30002120 － 45. Glass Clip 30002146 \500 20. Firebrick, side 30002200 \2,800 46. Latch 1201843 \2,100 21. Lower Fireback 30002107 － 47. Door 30004522 － 22. Left Vertical Manifold 30002186 － 48. Handle Fallaway 30002297 \8,300 23. Front Linkage 30002150 － 49. End Cap, Linkage 30002153 － 24. Linkage 30002147 － 50. Rod, Fallaway 30002154 － 26. Rocker Grate 30002116 － Multifunction Tool 30005064 － 27. Ashpan 30002130 － 51. Damper Handle Stub 30002040 \6,600 28. Right Vertical Manifold 30002185 － 52. Damper Handle 30002041 \8,700 29. Grate Support, Right 30002117 － ＜ガスケット＞ 品 名 品 番 価格(税抜) フロントドア ガスケット 3/8" - 110㎝ GK208FD \1,600 トップ（天板） ガスケット 3/8” - 110㎝ GK208TP \1,600 フルーカラー ガスケット 5/16” - 75㎝ GK208FC \1,100 ガラス ガスケット 1/4” - 78㎝ GK208GF \1,000 グリドル ガスケット - 80㎝ GK208GR \1,200 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
