ダッチウエスト FEDERAL CONVECTION（2023年版）
パーツリスト

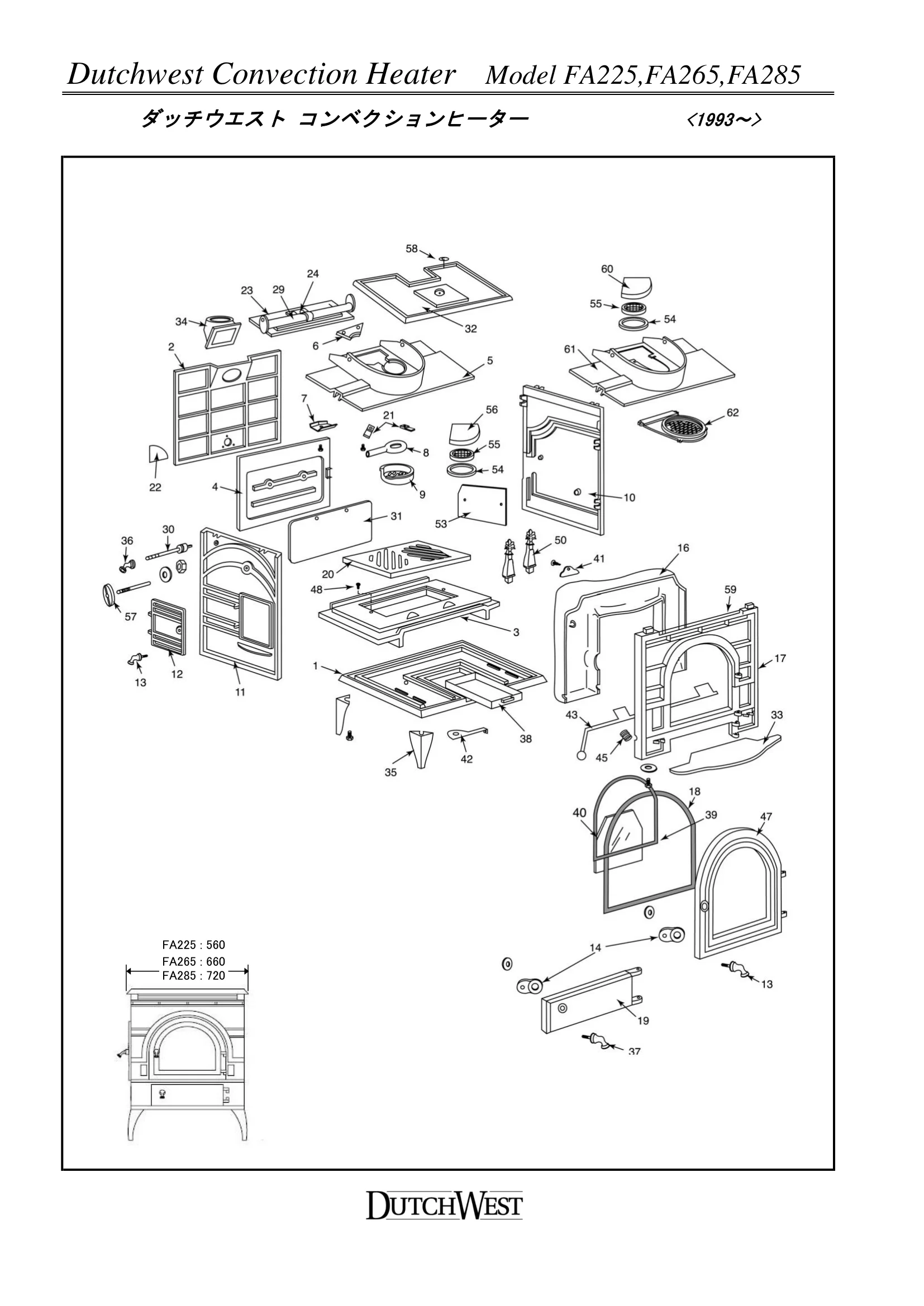

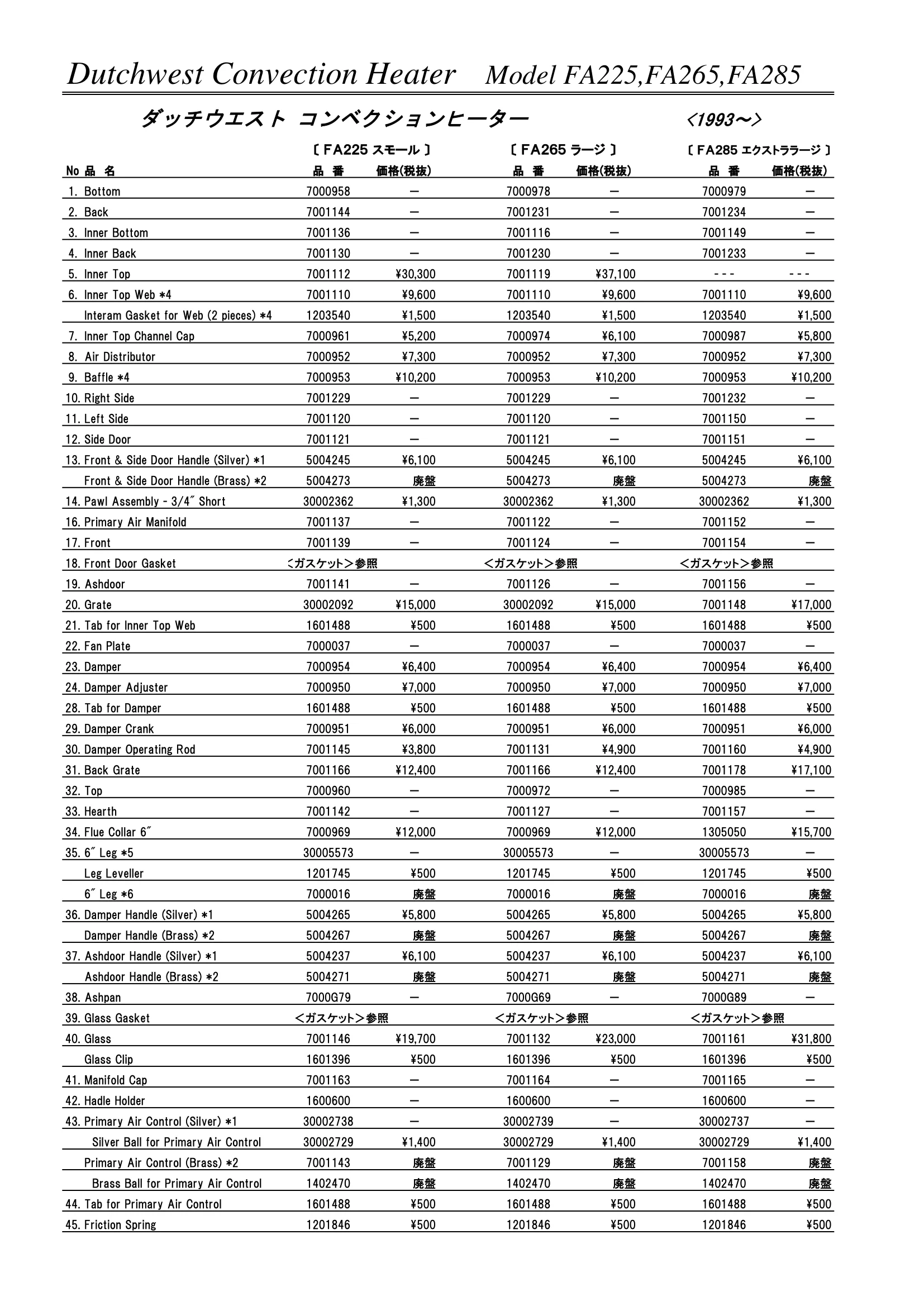

Dutchwest Convection Heater Model FA225 / FA265 / FA285 ダッチウエスト コンベクションヒーター パーツリスト ダッチウエスト コンベクションヒーター <1993～> Dutchwest Convection Heater Model FA225,FA265,FA285 FA225 : 560 FA265 : 660 FA285 : 720 ダッチウエスト コンベクションヒーター <1993～> No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 1. Bottom 7000958 － 7000978 － 7000979 － 2. Back 7001144 － 7001231 － 7001234 － 3. Inner Bottom 7001136 － 7001116 － 7001149 － 4. Inner Back 7001130 － 7001230 － 7001233 － 5. Inner Top 7001112 \30,300 7001119 \37,100 - - - - - - 6. Inner Top Web *4 7001110 \9,600 7001110 \9,600 7001110 \9,600 Interam Gasket for Web (2 pieces) *4 1203540 \1,500 1203540 \1,500 1203540 \1,500 7. Inner Top Channel Cap 7000961 \5,200 7000974 \6,100 7000987 \5,800 8. Air Distributor 7000952 \7,300 7000952 \7,300 7000952 \7,300 9. Baffle *4 7000953 \10,200 7000953 \10,200 7000953 \10,200 10. Right Side 7001229 － 7001229 － 7001232 － 11. Left Side 7001120 － 7001120 － 7001150 － 12. Side Door 7001121 － 7001121 － 7001151 － 13. Front & Side Door Handle (Silver) *1 5004245 \6,100 5004245 \6,100 5004245 \6,100 Front & Side Door Handle (Brass) *2 5004273 廃盤 5004273 廃盤 5004273 廃盤 14. Pawl Assembly - 3/4" Short 30002362 \1,300 30002362 \1,300 30002362 \1,300 16. Primary Air Manifold 7001137 － 7001122 － 7001152 － 17. Front 7001139 － 7001124 － 7001154 － 18. Front Door Gasket ＜ガスケット＞参照 ＜ガスケット＞参照 ＜ガスケット＞参照 19. Ashdoor 7001141 － 7001126 － 7001156 － 20. Grate 30002092 \15,000 30002092 \15,000 7001148 \17,000 21. Tab for Inner Top Web 1601488 \500 1601488 \500 1601488 \500 22. Fan Plate 7000037 － 7000037 － 7000037 － 23. Damper 7000954 \6,400 7000954 \6,400 7000954 \6,400 24. Damper Adjuster 7000950 \7,000 7000950 \7,000 7000950 \7,000 28. Tab for Damper 1601488 \500 1601488 \500 1601488 \500 29. Damper Crank 7000951 \6,000 7000951 \6,000 7000951 \6,000 30. Damper Operating Rod 7001145 \3,800 7001131 \4,900 7001160 \4,900 31. Back Grate 7001166 \12,400 7001166 \12,400 7001178 \17,100 32. Top 7000960 － 7000972 － 7000985 － 33. Hearth 7001142 － 7001127 － 7001157 － 34. Flue Collar 6" 7000969 \12,000 7000969 \12,000 1305050 \15,700 35. 6" Leg *5 30005573 － 30005573 － 30005573 － Leg Leveller 1201745 \500 1201745 \500 1201745 \500 6" Leg *6 7000016 廃盤 7000016 廃盤 7000016 廃盤 36. Damper Handle (Silver) *1 5004265 \5,800 5004265 \5,800 5004265 \5,800 Damper Handle (Brass) *2 5004267 廃盤 5004267 廃盤 5004267 廃盤 37. Ashdoor Handle (Silver) *1 5004237 \6,100 5004237 \6,100 5004237 \6,100 Ashdoor Handle (Brass) *2 5004271 廃盤 5004271 廃盤 5004271 廃盤 38. Ashpan 7000G79 － 7000G69 － 7000G89 － 39. Glass Gasket ＜ガスケット＞参照 ＜ガスケット＞参照 ＜ガスケット＞参照 40. Glass 7001146 \19,700 7001132 \23,000 7001161 \31,800 Glass Clip 1601396 \500 1601396 \500 1601396 \500 41. Manifold Cap 7001163 － 7001164 － 7001165 － 42. Hadle Holder 1600600 － 1600600 － 1600600 － 43. Primary Air Control (Silver) *1 30002738 － 30002739 － 30002737 － Silver Ball for Primary Air Control 30002729 \1,400 30002729 \1,400 30002729 \1,400 Primary Air Control (Brass) *2 7001143 廃盤 7001129 廃盤 7001158 廃盤 Brass Ball for Primary Air Control 1402470 廃盤 1402470 廃盤 1402470 廃盤 44. Tab for Primary Air Control 1601488 \500 1601488 \500 1601488 \500 45. Friction Spring 1201846 \500 1201846 \500 1201846 \500 Dutchwest Convection Heater Model FA225,FA265,FA285 〔 ＦＡ２２５ スモール 〕 〔 ＦＡ２６５ ラージ 〕 〔 ＦＡ２８５ エクストララージ 〕 ダッチウエスト コンベクションヒーター <1993～> No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 47. Front Door 7001140 － 7001125 － 7001155 － 48. 1/4-20 x 33/4" Black Hex Head Cap Screw Gr 5 1201394 \200 1201394 \200 1201394 \200 50. Andiron 7001117 \4,900 7001117 \4,900 7001117 \4,900 53. Side Wear Plate 7001198 \8,100 7001198 \8,100 7001199 \11,600 54. Interam Gasket 0837 \2,300 0837 \2,300 0837 \2,300 55. Catalytic Combustor CB56M \26,000 CB56M \26,000 CB56M \26,000 56. Refractory *4 1602515 \22,100 1602515 \22,100 1602515 \22,100 57. Combustor Air Dial 7001128 － 7001128 － 7001128 － 58. Probe Thermometer 0948 \9,200 0948 \9,200 0948 \9,200 59. Silver Rod *1 30002731 － 30002732 － 30002733 － Gold Rod *2 7001179 廃盤 7001180 廃盤 7001181 廃盤 60. Refractory *3 - - - - - - - - - - - - 1602514 \26,200 61. Inner Top *3 - - - - - - - - - - - - 7001226 \42,900 62. Inner Top Insert/Baffle *3 - - - - - - - - - - - - 7001225 \14,300 Interam Gasket for Inner Top - - - - - - - - - - - - 1203545 \2,300 63. Wood Handle *1 2787 \3,100 2787 \3,100 2787 \3,100 Ceramic Handle *2 5854 廃盤 5854 廃盤 5854 廃盤 ＜ハンドル部品＞ *1 ＜ハンドル部品＞ *2 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) Wood Handle Assembly 2787 \3,100 Ceramic Handle Assembly 5854 廃盤 Handle, Wood 1600664 \1,200 Handle, Ceramic 0620 廃盤 Pan Head Slotted Screw 1/4-20 x 3-Z 1201310 \800 Oval Head Slotted Screw 1/4-20 x 3/8-Gold 1201293 廃盤 Insert Door Handle 1600650 \2,000 Insert Door Handle 1600651 廃盤 Ashdoor Handle 5004237 \6,100 Ashdoor Handle 5004271 廃盤 Front & Side Door Handle 5004245 \6,100 Front & Side Door Handle 5004273 廃盤 Damper Handle Assembly 5004265 \5,800 Damper Handle Assembly 5004267 廃盤 Set Screw, 5/16-18 x 5/16" 1200563 \200 Set Screw, 5/16-18 x 5/16" 1200563 \200 Pawl Assembly - 3/4" Short 30002362 \1,300 Pawl Assembly - 3/4" Short 30002362 \1,300 1/4-20 x 1/4" Socket Set Screw 1200417 \200 1/4-20 x 1/4" Socket Set Screw 1200417 \200 Striker Bolt 1200461 \200 Striker Bolt 1200461 \200 Nut, Hex 1/4-20 Plain 1203212 \200 Nut, Hex 1/4-20 Plain 1203212 \200 Nut, Hex Jam 3/8-16 TOPLK-Z 1203290 \200 Nut, Hex Jam 3/8-16 TOPLK-Z 1203290 \200 *2の廃盤品の代替パーツとして*1を使用可能。 ＜ガスケット＞ 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) フロントドア ガスケット 7/16" (112㎝･120㎝・136㎝ GK225FD \2,100 GK265FD \2,300 GK285FD \2,500 サイドドア ガスケット 7/16" (98㎝・98㎝・114㎝) GK225SD \1,900 GK265SD \1,900 GK285SD \2,200 灰受けドア ガスケット 7/16” (78㎝・86㎝・104㎝) GK225AD \1,600 GK265AD \1,700 GK285AD \2,000 トップ（天板） ガスケット 3/8” (142㎝・142㎝・142㎝) GK225TP \2,000 GK265TP \2,000 GK285TP \2,000 フルーカラー ガスケット 5/16” (80㎝・80㎝・91㎝) GK225FC \1,100 GK265FC \1,100 GK285FC \1,200 ダンパー ガスケット 3/8” (85㎝・85㎝・85㎝) GK225DP \1,300 GK265DP \1,300 GK285DP \1,300 ガラス ガスケット 5/16” (92㎝・100㎝・118㎝) GK225GF \1,200 GK265GF \1,300 GK285GF \1,500 〔 ＦＡ２２５ スモール 〕 〔 ＦＡ２６５ ラージ 〕 〔 ＦＡ２８５ エクストララージ 〕 〔 ＦＡ２２５ スモール 〕 〔 ＦＡ２６５ ラージ 〕 〔 ＦＡ２８５ エクストララージ 〕 Dutchwest Convection Heater Model FA225,FA265,FA285 ダッチウエスト コンベクションヒーター <1993～> ＜金物類＞ 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) 1/4-20 x 1" Black Phillips Round Head Screw 1200907 \200 1/4-20 x 5/8" Black Hex Head Cap Screw 1201372 \200 (2-flue collar) (4-heatshield attachment, 2-side wear plate to 10-24 x 1/4" Zinc Phillips Truss Head Screw 1200996 \200 right side, 2-each side shelf) (4-glass clips) 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 10-24 x 1/2" Zinc Hex Head Cap Screw 1201322 \200 (2-back grate to inner back, 3-baffle attach- (3-fan plate) ment, 4-Inner Top Insert/Baffle) 1/4-20 x 3/8" Zinc Hex Head Cap Screw Gr 1201337 \200 1/4-20 x 1" Hex Head Cap Screw Gr 5 1201370 \200 (2-Hearth) (2-damper adjuster) 1/4-20 x 1/2" Hex Head Cap Screw 1201340 \200 1/4-20 x 1" Black Hex Head Cap Screw Gr 5 1201376 \200 (2-damper to inner top, 2-web to inner top) (4-top attachment) 1/4-20 x 2" Zinc Hex Head Cap Screw Gr 2 1201392 \200 1/4-20 x 11/4" Zinc Flthd Hex Head Cap Screw 1201378 \200 (1-channel cap to inner top) (4-legs to bottom *6, 4-manifold to front) 1/4-20 x 33/4" Black Hex Head Cap Screw Gr 5 1201394 \200 1/4-20 x 5/8" Black Phillips Round Head 1200896 \200 (2-inner bottom to bottom) Screw Stud, 3/8-16 x 11/2" 1204253 \500 (1-primary air control to front) (1-combuster air dial) Washer, Narrow 5/8" id 1202561 \500 Nut, 3/8-16 Hex Standard 1203161 \200 (1-damper operating rod) (1-combuster air dial) Retaining Ring, E-Style 1203058 \700 Nut, 1/4-20 Hex Plain 1203212 \200 (1-damper operating rod clip) (2-back attachment, 2-damper attachment, 2- 3/8-16 Toplock Z Hex Head Jam Nut 1203290 \200 front to sides) (1-ashdoor pawl, 1-front door pawl, 1-side Nut, 1/4-20 Plain Square 1203329 \200 door pawl) (2-flue collar) #10 x 1/2" Black Sheet Metal Screw Phillips 1202059 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 Pan Head (2-inner bottom to bottom, 2-back grate, 2-back attachment, (3-flue collar to stovepipe) 2-herth attachment, 8-top assembly 2 per bolt, 2-front to sides, Glass Clip 1601396 \500 3-baffleattachment, 4-Inner Top Insert/Baffle, (4-glass) 4-primary air manifold to front) 3/8-16 x 11/4" Zinc Flthd Hex Head Cap Screw 1201443 \200 Washer, 1/4" Narrow Flat .275 id x .5 od 1202475 \200 (4-legs to bottom *5) (1-damper) Washer, Fl 3/8" Zinc .442id x 1od 1202488 \200 Pin, Hinge Round Head 1" Knurl 1201836 \500 (4-legs to bottom *5) (2-ashdoor, 2-side door, 2-front door) Stud, 1/4-20 x 11/2" Threaded Rod 1204214 \1,200 (2-back attachment, 2-front to sides) Tab, Damper 1601488 \500 (2-damper to inner top, 2-web to inner top, 1-primary air control to front) 3/8-16 x 3/4" Hex Head Bolt Full Thread 1201430 \200 (1-primary air manifold) 1/4-20 x 3/4" Black Phillips Flat Head Screw 1200881 \200 (2-manifold caps to manifold) Friction Spring 1201846 \500 (1-primary air control to front) *1 2006年11月以降に生産されたモデルに使用。 *2 2006年11月以前に生産されたモデルに使用。 *3 1997年8月以降に生産されたFA285に使用。 *4 FA285については1997年8月以前に生産されたモデルに使用。 *5 2012年8月以降に生産されたモデルに使用。 （旧型7000016は廃盤、2012年8月以前のモデルでも使用可能） *6 2012年8月以前に生産されたモデルに使用。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 Dutchwest Convection Heater Model FA225,FA265,FA285 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
