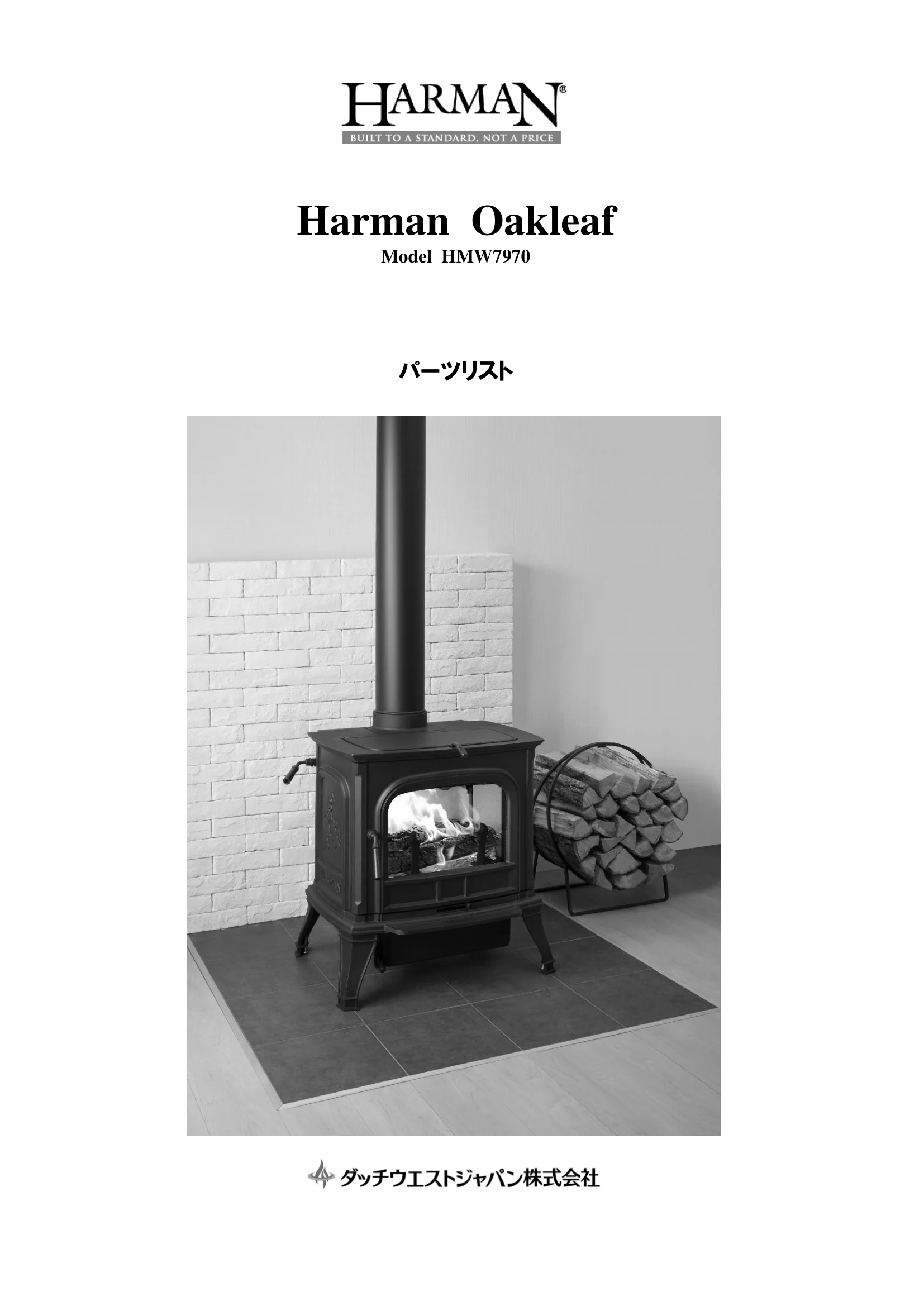

Harman Oakleaf
パーツリスト
Model HMW7970

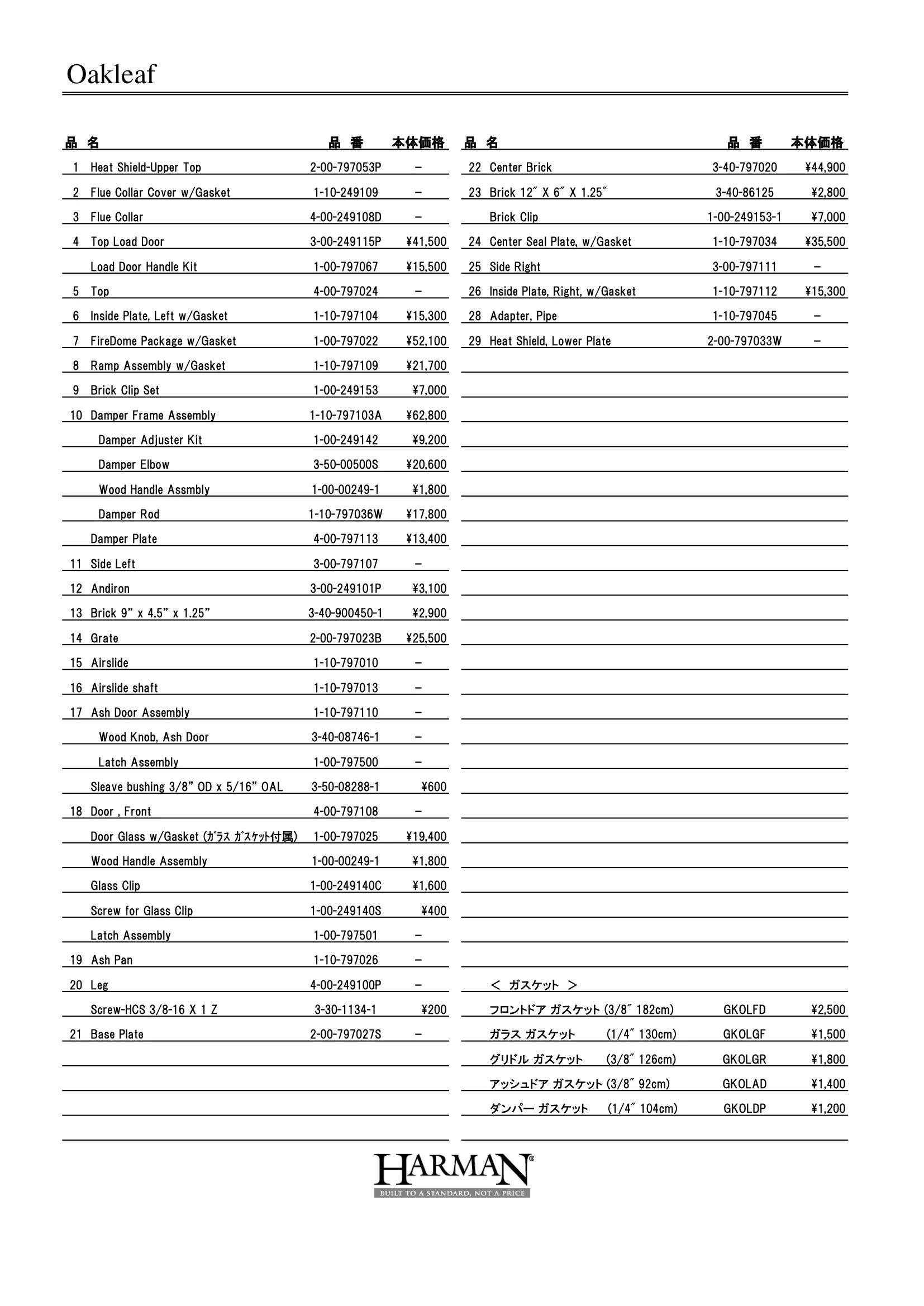

Oakleaf
Oakleaf
品 名
品 番
本体価格
品 名
品 番
本体価格

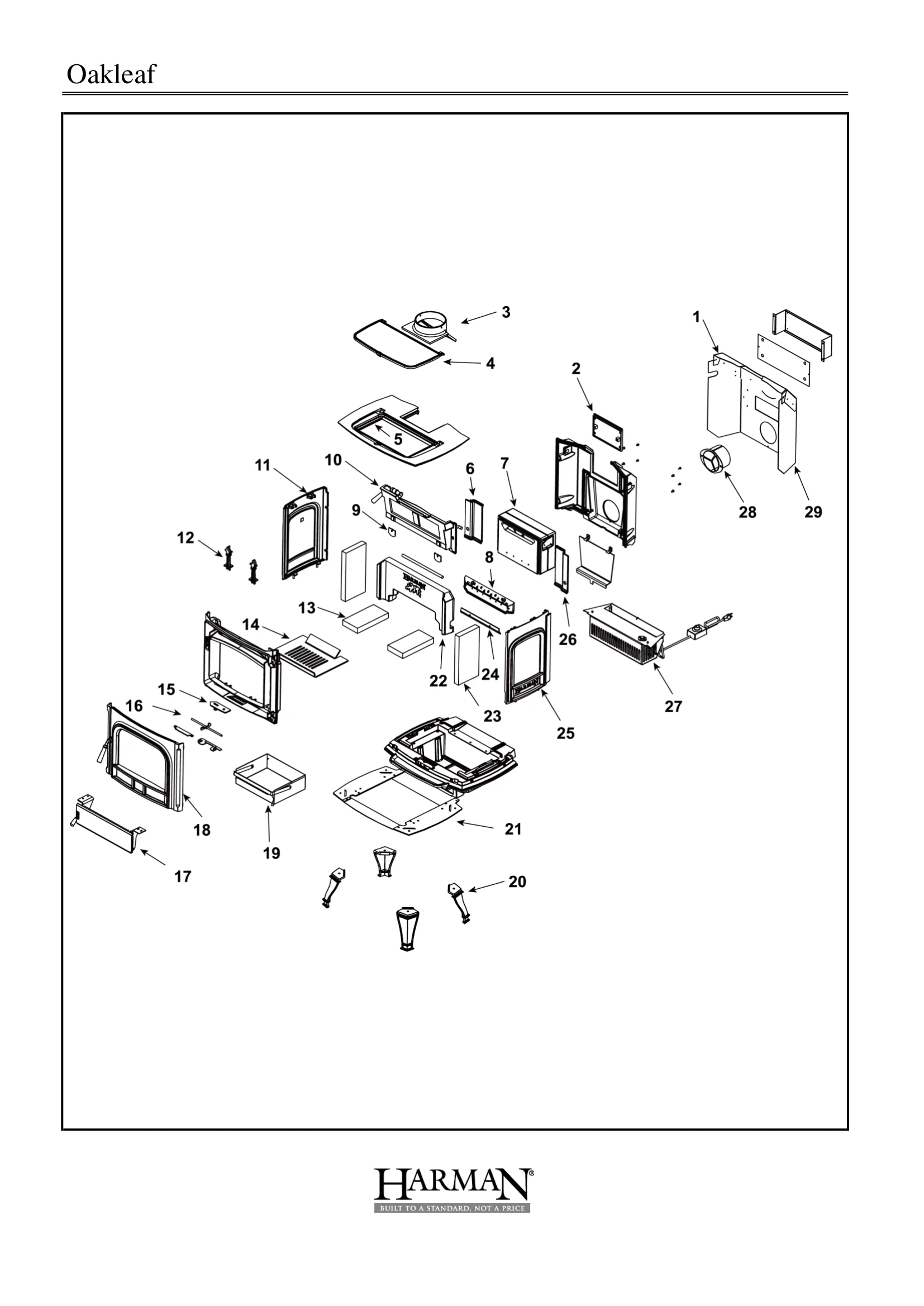

1
Heat Shield-Upper Top
2-00-797053P
ｰ
22 Center Brick
3-40-797020
\44,900
2
Flue Collar Cover w/Gasket
1-10-249109
ｰ
23 Brick 12" X 6" X 1.25"
3-40-86125
\2,800
3
Flue Collar
4-00-249108D
ｰ
Brick Clip
1-00-249153-1
\7,000
4
Top Load Door
3-00-249115P
\41,500
24 Center Seal Plate, w/Gasket
1-10-797034
\35,500
Load Door Handle Kit
1-00-797067
\15,500
25 Side Right
3-00-797111
ｰ
5
Top
4-00-797024
ｰ
26 Inside Plate, Right, w/Gasket
1-10-797112
\15,300
6
Inside Plate, Left w/Gasket
1-10-797104
\15,300
28 Adapter, Pipe
1-10-797045
ｰ
7
FireDome Package w/Gasket
1-00-797022
\52,100
29 Heat Shield, Lower Plate
2-00-797033W
ｰ
8
Ramp Assembly w/Gasket
1-10-797109
\21,700
9
Brick Clip Set
1-00-249153
\7,000
10 Damper Frame Assembly
1-10-797103A
\62,800
Damper Adjuster Kit
1-00-249142
\9,200
Damper Elbow
3-50-00500S
\20,600
Wood Handle Assmbly
1-00-00249-1
\1,800
Damper Rod
1-10-797036W
\17,800
Damper Plate
4-00-797113
\13,400
11 Side Left
3-00-797107
ｰ
12 Andiron
3-00-249101P
\3,100
13 Brick 9” x 4.5” x 1.25”
3-40-900450-1
\2,900
14 Grate
2-00-797023B
\25,500
15 Airslide
1-10-797010
ｰ
16 Airslide shaft
1-10-797013
ｰ
17 Ash Door Assembly
1-10-797110
ｰ
Wood Knob, Ash Door
3-40-08746-1
ｰ
Latch Assembly
1-00-797500
ｰ
Sleave bushing 3/8” OD x 5/16” OAL
3-50-08288-1
\600
18 Door , Front
4-00-797108
ｰ
Door Glass w/Gasket (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属)
1-00-797025
\19,400
Wood Handle Assembly
1-00-00249-1
\1,800
Glass Clip
1-00-249140C
\1,600
Screw for Glass Clip
1-00-249140S
\400
Latch Assembly
1-00-797501
ｰ
19 Ash Pan
1-10-797026
ｰ
20 Leg
4-00-249100P
ｰ
＜ ガスケット ＞
Screw-HCS 3/8-16 X 1 Z
3-30-1134-1
\200
フロントドア ガスケット (3/8" 182cm)
GKOLFD
\2,500
21 Base Plate
2-00-797027S
ｰ
ガラス ガスケット (1/4" 130cm)
GKOLGF
\1,500
グリドル ガスケット (3/8" 126cm)
GKOLGR
\1,800
アッシュドア ガスケット (3/8" 92cm)
GKOLAD
\1,400
ダンパー ガスケット (1/4" 104cm)
GKOLDP
\1,200

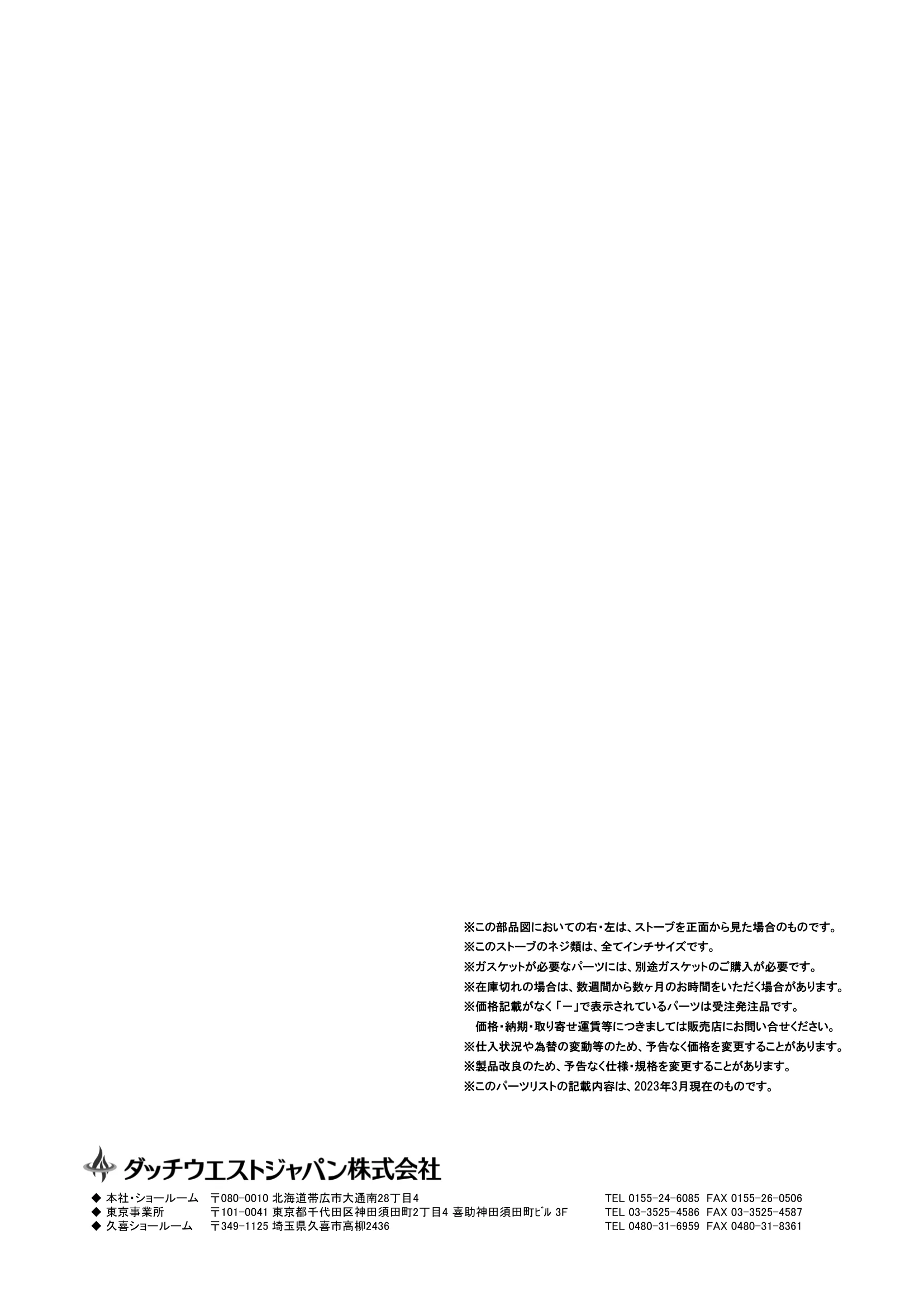

※このパーツリストの記載内容は、2023年3月現在のものです。
※この部品図においての右・左は、ストーブを正面から見た場合のものです。
※このストーブのネジ類は、全てインチサイズです。
※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。
※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。
※価格記載がなく 「－」で表示されているパーツは受注発注品です。
価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。
※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。
※製品改良のため、予告なく仕様・規格を変更することがあります。
