エルゴン ARCE（2022年版）
承認図

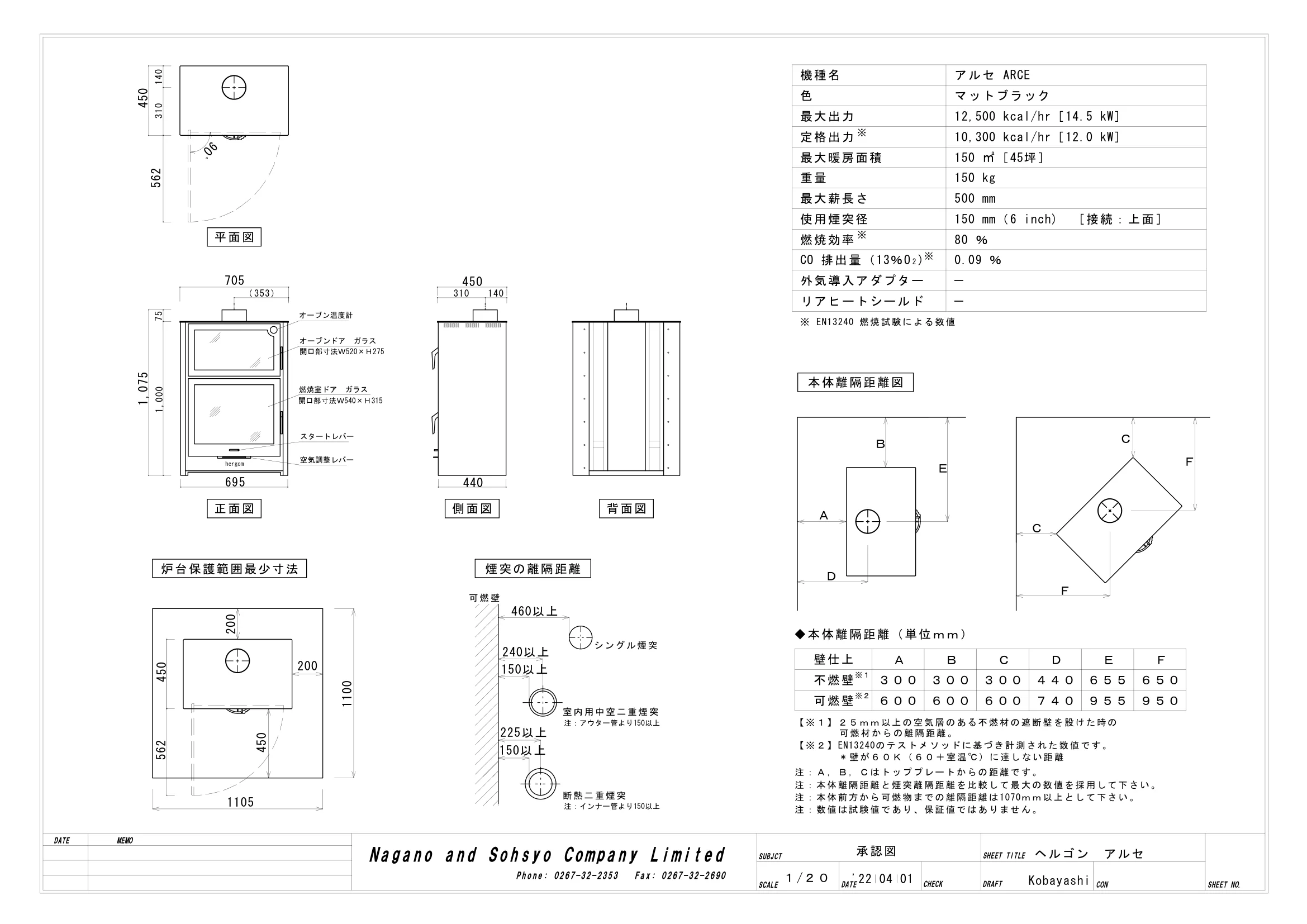

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi 可燃壁 １/２０ 460以上 シングル煙突 室内用中空二重煙突 注：アウター管より150以上 断熱二重煙突 注：インナー管より150以上 225以上 150以上 240以上 150以上 炉台保護範囲最少寸法 煙突の離隔距離 ヘルゴン　アルセ 機種名 最大出力 色 マットブラック 使用煙突径 最大暖房面積 重量 最大薪長さ 燃焼効率 150 mm（6 inch)　［接続：上面］ 500 mm 定格出力 リアヒートシールド 外気導入アダプター 2 CO 排出量（13％O ) ※※※ ※ EN13240 燃焼試験による数値 アルセ ARCE 12,500 kcal/hr［14.5 kW］ 10,300 kcal/hr［12.0 kW］ 150 ㎡［45坪］ 150 kg 80 ％ 0.09 ％ －－ hergom 平面図 562 450 200 200 450 1100 1105 450 562 310 140 90ﾟ 75 1,000 1,075 （353） 705 開口部寸法Ｗ540×Ｈ315 燃焼室ドア　ガラス オーブンドア　ガラス 開口部寸法Ｗ520×Ｈ275 オーブン温度計 スタートレバー 空気調整レバー 450 140 310 正面図 背面図 側面図 695 440 不燃壁 ※１ ３００ ３００ ３００ 可燃壁 ※２ 壁仕上 ＣＥＤＡＢＦ 可燃材からの離隔距離。 【※ １】２５ｍｍ以上の空気層のある不燃材の遮断壁を設けた時の 【※ ２】EN13240のテストメソッドに基づき計測された数値です。 ＊壁が６０Ｋ（６０＋室温℃）に達しない距離 注：Ａ，Ｂ，Ｃはトッププレートからの距離です。 注：本体離隔距離と煙突離隔距離を比較して最大の数値を採用して下さい。 本体離隔距離図 ６００ ６００ ６００ ４４０ ７４０ ６５５ ６５０ ９５０ ９５５ 注：本体前方から可燃物までの離隔距離は1070ｍｍ以上として下さい。 ＥＦＣＢＡＤＣＦ ◆本体離隔距離（単位ｍｍ） 注：数値は試験値であり、保証値ではありません。 '22 04 01 SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする ヘルゴン　アルセ 100.0 69.5 44.0 正面/背面 Ａｖ＝100.0x69.5＝6950.0 側面　　　Ａｖ＝100.0x44.0＝4400.0 上面　　　Ａｈ＝70.5x45.0＝3172.5 正面（ガラス）Ｌsop＝2.40√Ａｖ≒2001 側面　　　　　Ｌsop＝1.59√Ａｖ≒1055 背面　　　　　Ｌssl＝1.59√Ａｖ≒1325 上面　Ｈｓ＝1184 正面　＝　667 側面　＝　352 背面　＝　442 ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） ※ β ※ α 442 582 Lsop＝2,001 1,325 1,055 れんが等 ※３ 空気層 25以上 平行設置　平面図 れんが積み（遮熱板等）一例 275以上 ※２ ストーブ等可燃物燃焼部分 一点鎖線の範囲内 1,254 650 '22 04 01 平行設置　平面図 705 Lsop＝2,001 1,055 ※ α 1,055 ※ β 442 582 遮熱板の幅 1,325 空気層 25以上 遮熱板 ※ ４ 2,756 ※ ３ 平行設置　正面図 遮熱板 ※ ４ 705 Lssl＝1,055 Lssl＝1,055 1,000 695 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 遮熱板の高さ 1,840 2,756 遮熱板の幅 25以上 空気層※ ３ 遮熱板の幅 ※ β ※ α 790 442 442 1,325 Lsop＝2,001 遮熱板の幅 空気層 25以上 ※ ４ 遮熱板 1,941 1,941 1,055 1,055 平行設置　側面図 25以上 ※３ 空気層 ※ ４ 遮熱板 ※ α 582 442 Hs＝1,184 1,075 275以上 ※２ Lsop＝2,001 450 Lssl＝1,325 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 コーナー設置　平面図 450 440 ※ β
