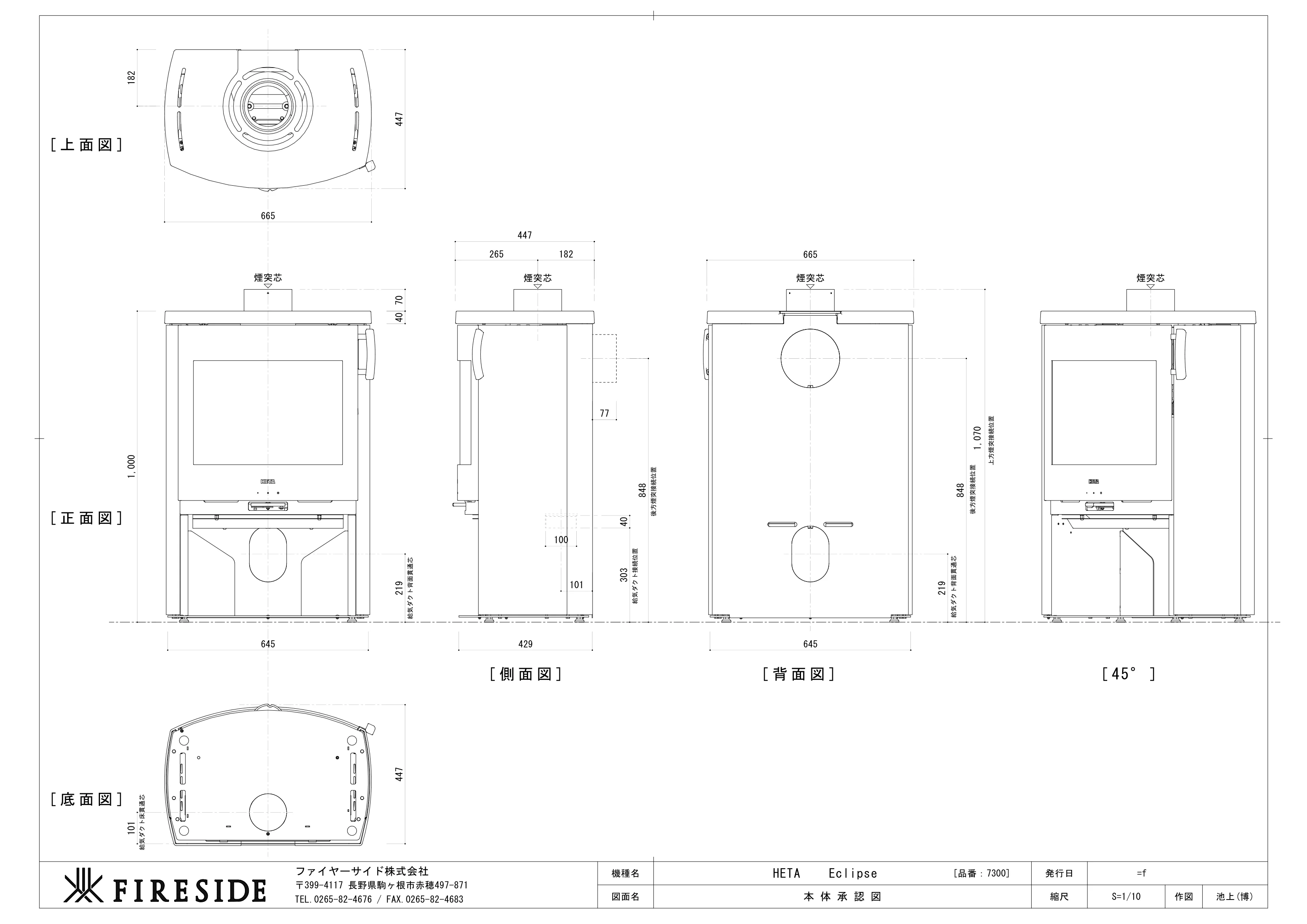

HETA（ヒタ） ECLIPSE
図面

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 発行日 縮尺 S=1/10 =f 作図 池上(博) 429 ［正面図］ ［上面図］ ［底面図］ ［45° ］ 煙突芯 182 447 1,000 447 645 101 219 665 煙突芯 70 給気ダクト床貫通芯 給気ダクト背面貫通芯 40 ［側面図］ 303 40 100 煙突芯 447 182 265 848 給気ダクト接続位置 後方煙突接続位置 77 上方煙突接続位置 1,070 後方煙突接続位置 給気ダクト背面貫通芯 848 665 煙突芯 219 ［背面図］ [品番：7300] HETA　　Eclipse 101 645
