縮尺
紙サイズ
S=1/10
Ａ３
発行日
ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名

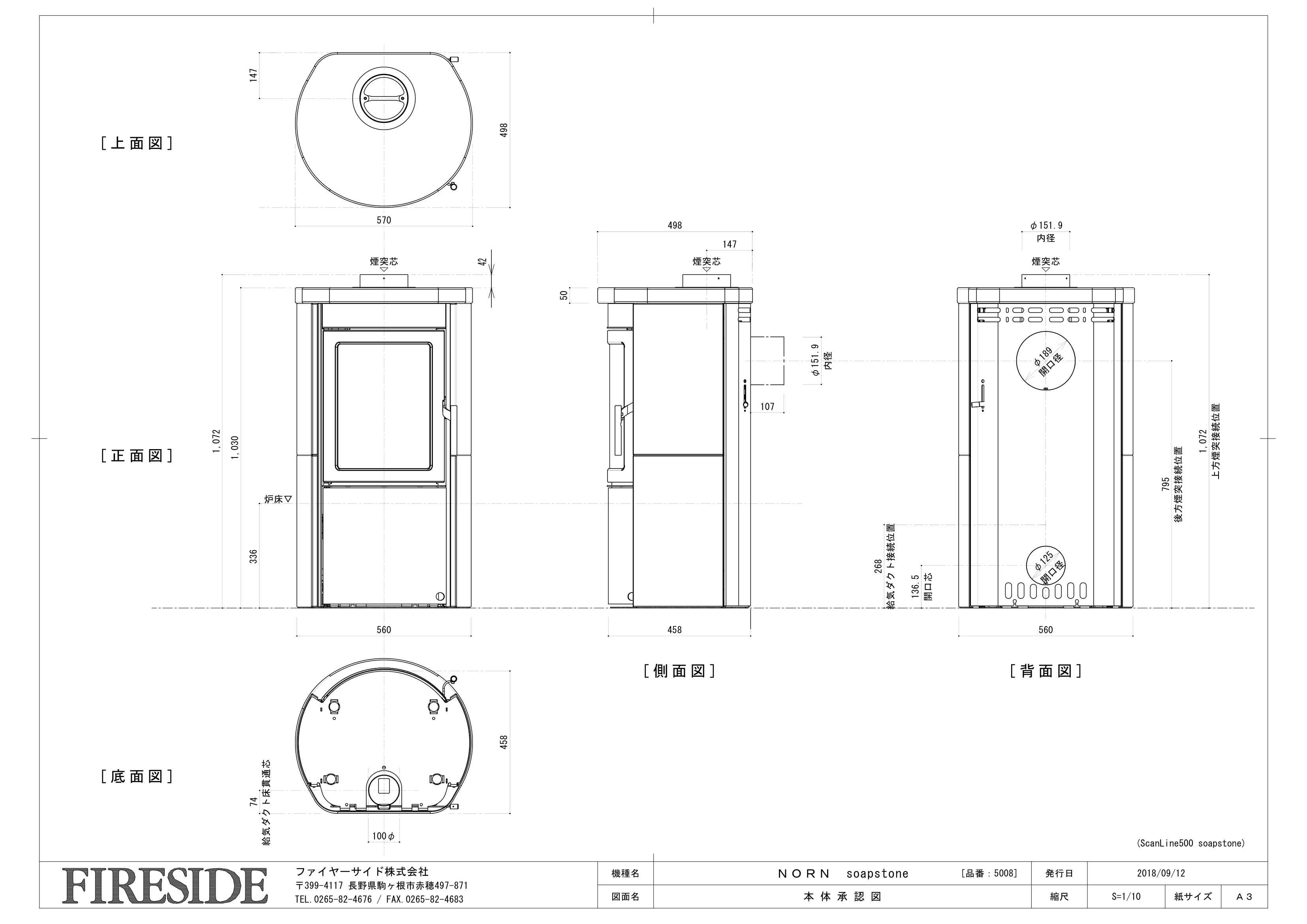

本 体 承 認 図
2018/09/12
［正面図］
［底面図］
[品番：5008]
ＮＯＲＮ soapstone
(ScanLine500 soapstone)
［側面図］
50
107
458
560
開口径
φ189
φ125
開口径
［背面図］
42
1,030
1,072
560
炉床▽
336
煙突芯
煙突芯
147
498
φ151.9
内径
煙突芯
147
570
［上面図］
後方煙突接続位置
795
1,072
上方煙突接続位置
給気ダクト接続位置
268
開口芯
136.5
内径
φ151.9
74
100φ
498
給気ダクト床貫通芯
458
