TECHNICAL DOCUMENT
HETA（ヒタ） SKULD STONEOVEN
HETA（ヒタ） SKULD STONEOVEN

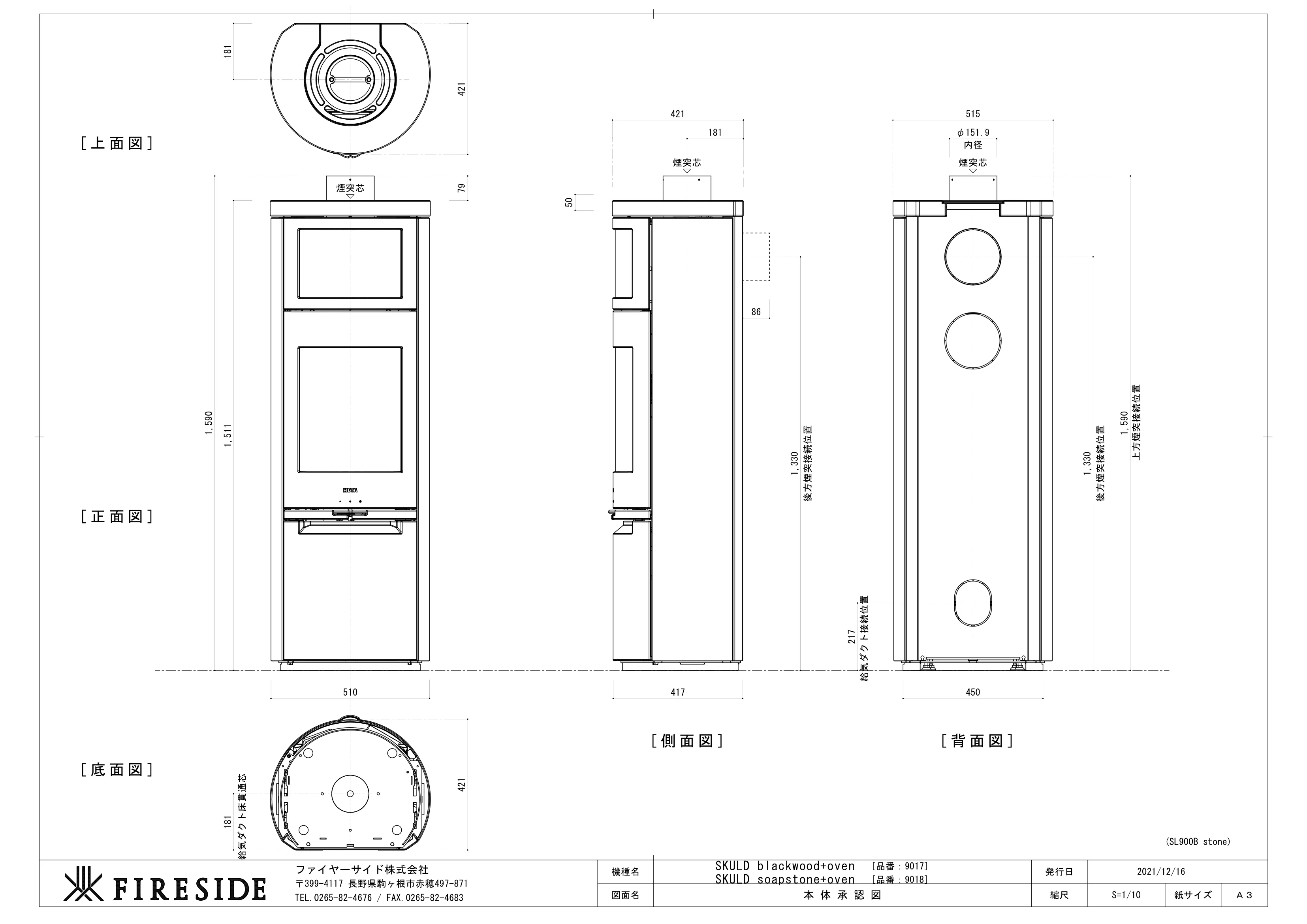

図面
1ページの技術資料
この資料について
資料の内容
画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。
テキスト内容
この資料から読み取れるテキストです。
ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名
本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
2021/12/16
［正面図］
［底面図］
［背面図］
［側面図］
［上面図］
(SL900B stone)
421
給気ダクト床貫通芯
181
181
421
181
煙突芯
50
煙突芯
φ151.9
内径
515
1,590
上方煙突接続位置
217
給気ダクト接続位置
1,330
後方煙突接続位置
510
417
450
79
煙突芯
1,511
1,590
421
1,330
後方煙突接続位置
86
SKULD blackwood+oven
[品番：9017]
SKULD soapstone+oven
[品番：9018]
