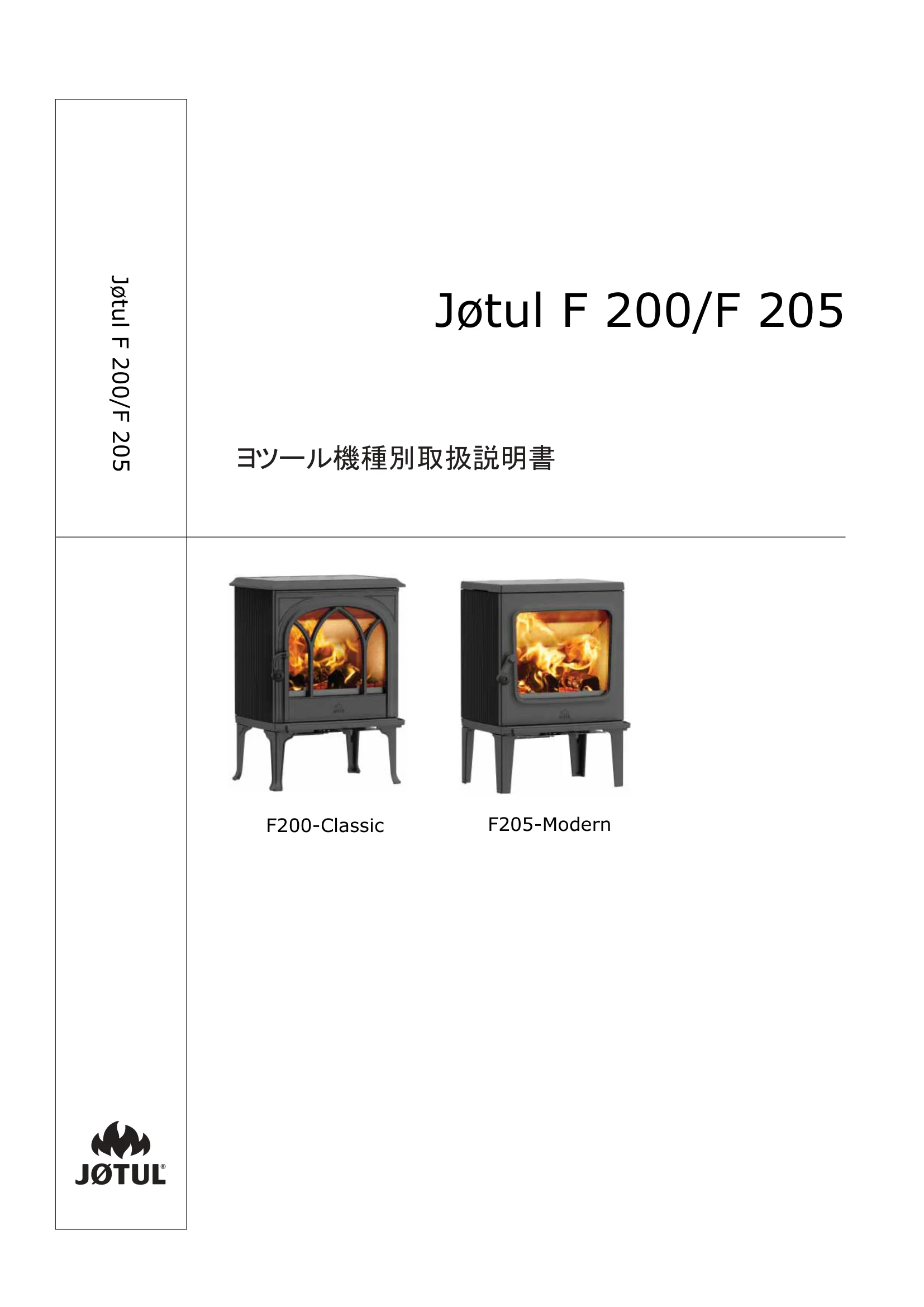

ヨツール F200 F205（2026年版）
取扱説明書

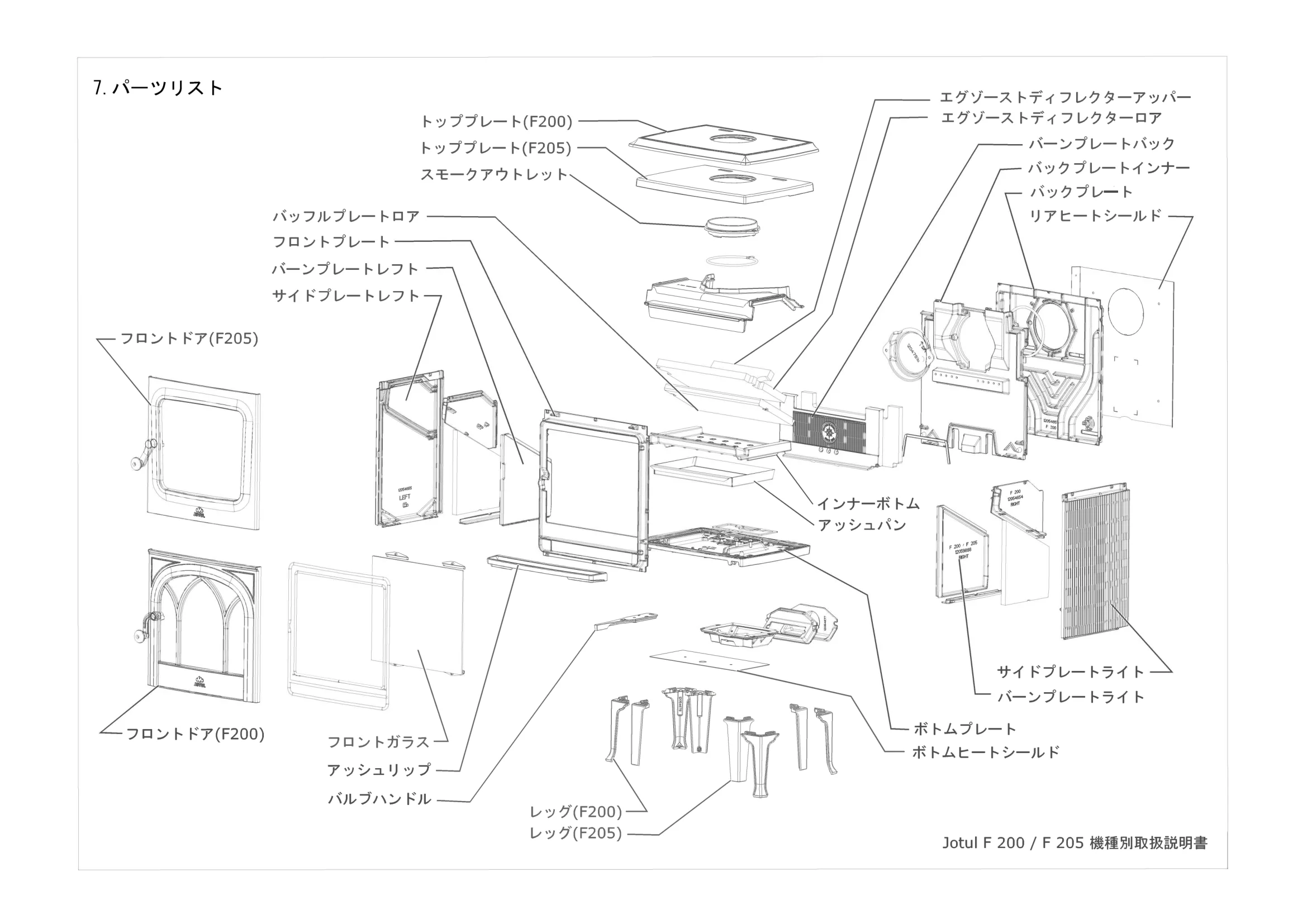

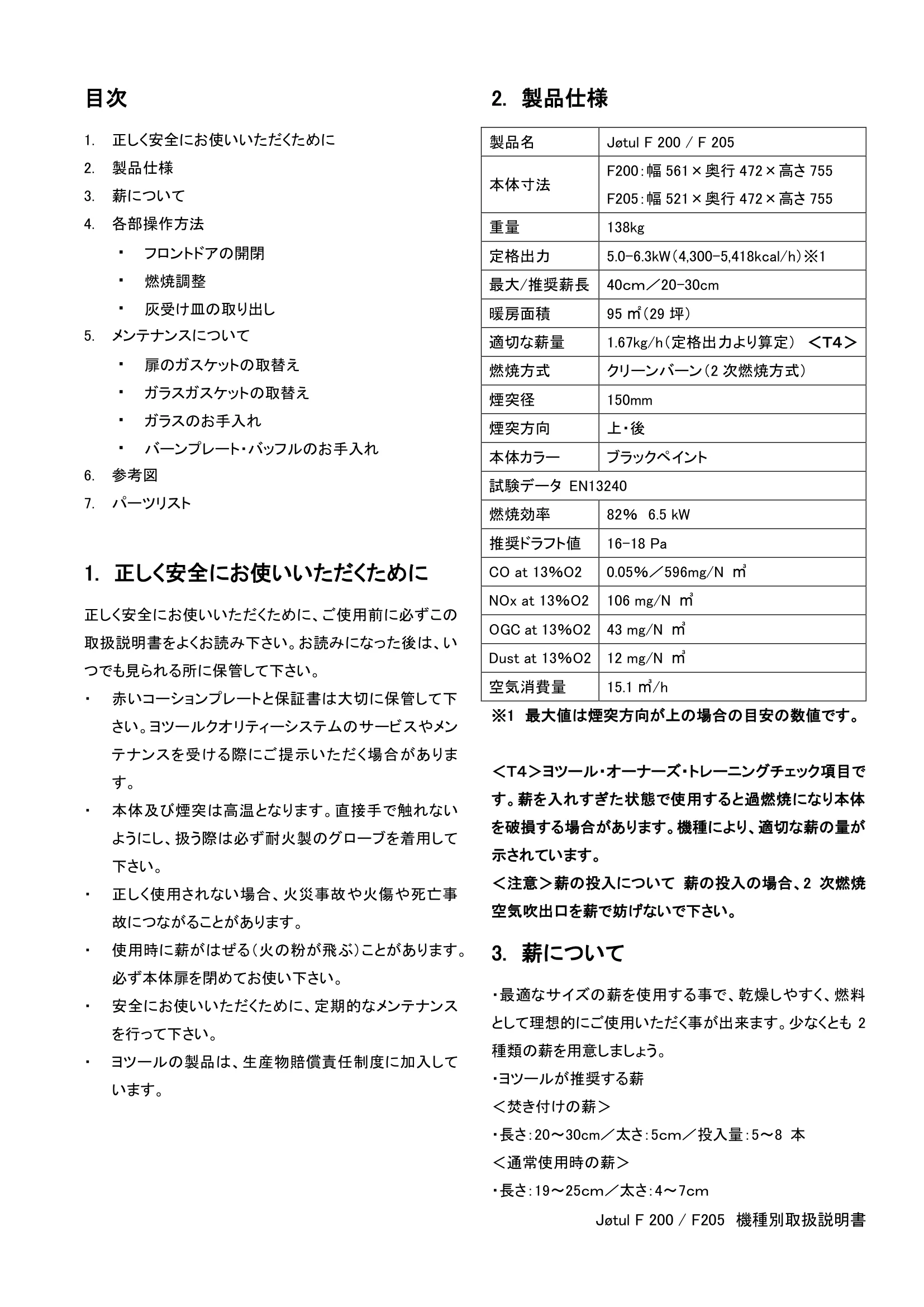

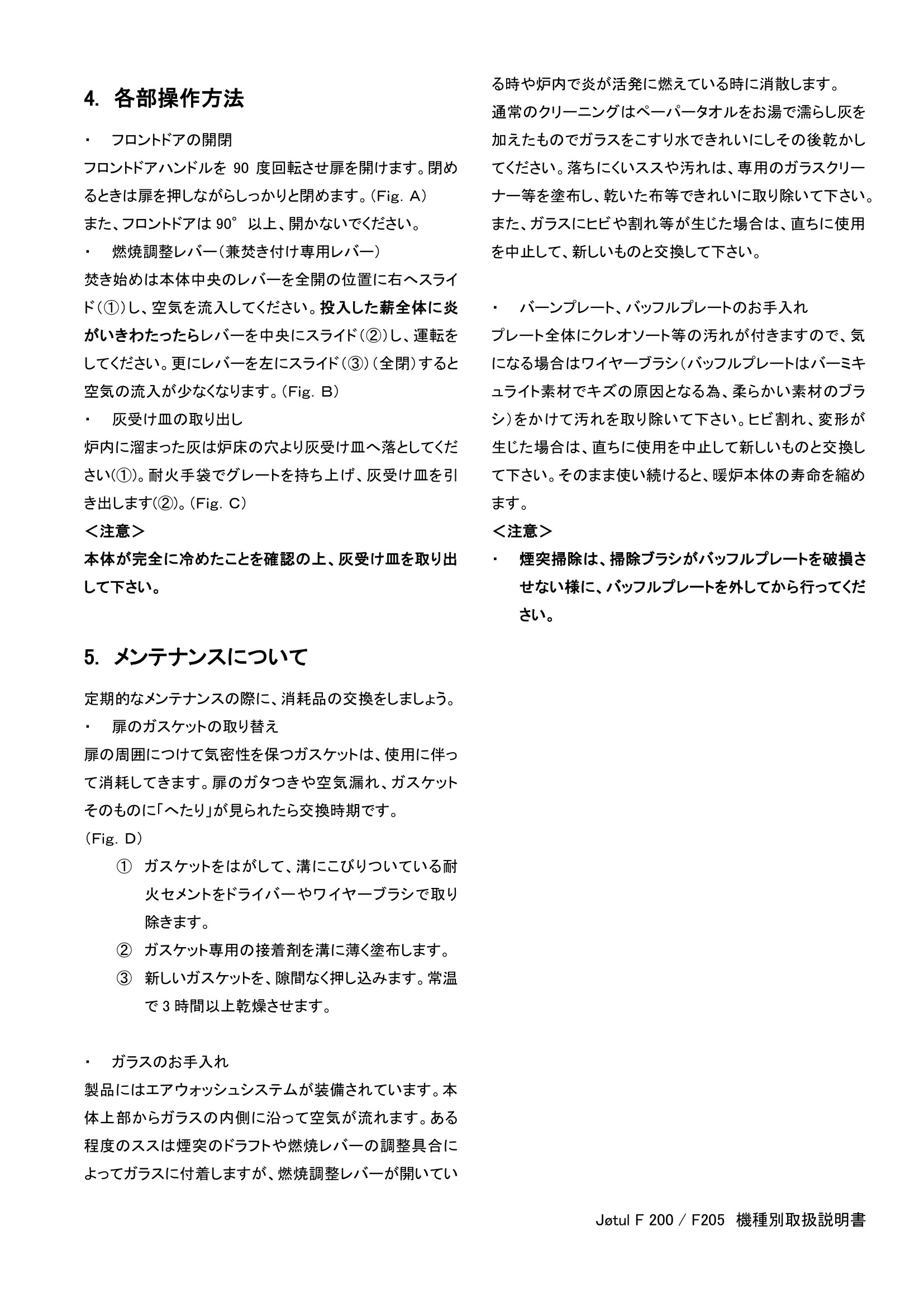

ヨツール機種別取扱説明書 Jøtul F 200/F 205 Jøtul F 200/F 205 F200-Classic F205-Modern Jøtul F 200 / F205 機種別取扱説明書 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 薪について 4. 各部操作方法 ・ フロントドアの開閉 ・ 燃焼調整 ・ 灰受け皿の取り出し 5. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 6. 参考図 7. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ 赤いコーションプレートと保証書は大切に保管して下 さい。ヨツールクオリティーシステムのサービスやメン テナンスを受ける際にご提示いただく場合がありま す。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、生産物賠償責任制度に加入して います。 2. 製品仕様 ※1 最大値は煙突方向が上の場合の目安の数値です。 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目で す。薪を入れすぎた状態で使用すると過燃焼になり本体 を破損する場合があります。機種により、適切な薪の量が 示されています。 ＜注意＞薪の投入について 薪の投入の場合、2 次燃焼 空気吹出口を薪で妨げないで下さい。 3. 薪について ・最適なサイズの薪を使用する事で、乾燥しやすく、燃料 として理想的にご使用いただく事が出来ます。少なくとも2 種類の薪を用意しましょう。 ・ヨツールが推奨する薪 ＜焚き付けの薪＞ ・長さ：20～30cm／太さ：5ｃｍ／投入量：5～8 本 ＜通常使用時の薪＞ ・長さ：19～25ｃｍ／太さ：4～7ｃｍ 製品名 Jøtul F 200 / F 205 本体寸法 F200：幅561×奥行472×高さ755 F205：幅521×奥行472×高さ755 重量 138kg 定格出力 5.0-6.3kW（4,300-5,418kcal/h）※1 最大/推奨薪長 40ｃｍ／20-30cm 暖房面積 95 ㎡（29 坪） 適切な薪量 1.67kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ブラックペイント 試験データ EN13240 燃焼効率 82％ 6.5 kW 推奨ドラフト値 16-18 Pa CO at 13％O2 0.05％／596mg/N ㎥ NOx at 13％O2 106 mg/N ㎥ OGC at 13％O2 43 mg/N ㎥ Dust at 13％O2 12 mg/N ㎥ 空気消費量 15.1 ㎥/h Jøtul F 200 / F205 機種別取扱説明書 4. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを90 度回転させ扉を開けます。閉め るときは扉を押しながらしっかりと閉めます。（Ｆｉｇ．Ａ） また、フロントドアは90°以上、開かないでください。 ・ 燃焼調整レバー（兼焚き付け専用レバー） 焚き始めは本体中央のレバーを全開の位置に右へスライ ド（①）し、空気を流入してください。投入した薪全体に炎 がいきわたったらレバーを中央にスライド（②）し、運転を してください。更にレバーを左にスライド（③）（全閉）すると 空気の流入が少なくなります。（Ｆｉｇ．Ｂ） ・ 灰受け皿の取り出し 炉内に溜まった灰は炉床の穴より灰受け皿へ落としてくだ さい(①)。耐火手袋でグレートを持ち上げ、灰受け皿を引 き出します(②)。（Ｆｉｇ．Ｃ） ＜注意＞ 本体が完全に冷めたことを確認の上、灰受け皿を取り出 して下さい。 5. メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケット そのものに「へたり」が見られたら交換時期です。 （Ｆｉｇ．Ｄ） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で3 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本 体上部からガラスの内側に沿って空気が流れます。ある 程度のススは煙突のドラフトや燃焼レバーの調整具合に よってガラスに付着しますが、燃焼調整レバーが開いてい る時や炉内で炎が活発に燃えている時に消散します。 通常のクリーニングはペーパータオルをお湯で濡らし灰を 加えたものでガラスをこすり水できれいにしその後乾かし てください。落ちにくいススや汚れは、専用のガラスクリー ナー等を塗布し、乾いた布等できれいに取り除いて下さい。 また、ガラスにヒビや割れ等が生じた場合は、直ちに使用 を中止して、新しいものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はワイヤーブラシ（バッフルプレートはバーミキ ュライト素材でキズの原因となる為、柔らかい素材のブラ シ）をかけて汚れを取り除いて下さい。ヒビ割れ、変形が 生じた場合は、直ちに使用を中止して新しいものと交換し て下さい。そのまま使い続けると、暖炉本体の寿命を縮め ます。 ＜注意＞ ・ 煙突掃除は、掃除ブラシがバッフルプレートを破損さ せない様に、バッフルプレートを外してから行ってくだ さい。
 F 200/205   !"#$%&'( 1)*+,-./01"23456 78 9:;<= >A? 2)@ABC/DE,.FG1+H" IJKLMN)OCPQR;<= 4)1+STHUVQUWX/Y" 23456;<= 5)*U-./ZQR[\]^"RPQ *KLMN%_`abc;<= 6)*U-./*+F"_`ab c;<= 231017 3)@ABC/DE,.FG012" LMN)d"ON%<=eONfgh dijV>A?kl"3m%) n :;<= op op op 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長 202603
